Как установить и настроить реле давления для гидроаккумулятора

Услуги сантехника в Москве и Московской области

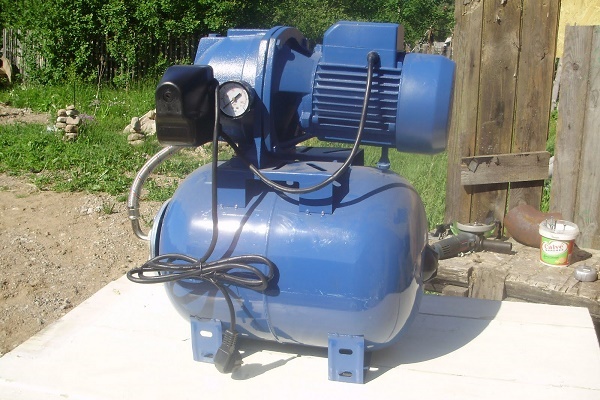

Основные элементы автономной насосной станциинасос, накопительная емкость, реле давления для гидроаккумулятора и обратный клапан. Напорный агрегат накачивает заданный объем воды в сеть. Гидроаккумулятор накапливает и поддерживает постоянный напор для подачи воды потребителю. Узел управления обеспечивает стабильный цикл работы оборудования системы холодного водоснабжения. В статье мастер сантехник расскажет, где применяется, как настроить гидроаккумулятор и реле давления.

Гидроаккумулятор в системе холодного водоснабжения

Услуги сантехника в Москве и Московской области

Прямое подключение погружного или поверхностного насоса является причиной нестабильного водоснабжения. Напорный агрегат работает вхолостую при минимальном водопотреблении. Наличие гравитационного или пневматического накопителя в системе не требует постоянной работы первичного нагнетателя давления. Резервная емкость поддерживает постоянный расход воды на хозяйственно-питьевые нужды. Запас воды снижает зависимость индивидуального водоснабжения от внешних факторов.

Гравитационная конструкция гидроаккумулятора представляет собой атмосферную емкость с поплавковым датчиком уровня. Открытый бак устанавливают на чердаке дома, выше точек отбора воды. Напор в системе создает вес столба жидкости. Работой насоса управляет поплавковый механизм или датчики уровня.

Современные гидравлические накопители для автономного водоснабжения работают благодаря избыточному давлению в воздушной камере. Принцип работы пневматических аккумуляторов построен на взаимодействии сжатого воздуха и воды. Насос накачивает воду в резиновую грушу, которая находится внутри корпуса. Объем воздушной камеры уменьшается, а давление возрастает. В промежутках между включениями агрегата, воздух выталкивает запас воды из мембраны в сеть потребителя.

Вода не соприкасается с внутренними стенками герметичного баллона. Воздушная камера отделяет мембрану от металлического корпуса. Если гидроаккумулятор используют в системе питьевого водоснабжения, то материалом мембраны служит химически нейтральный каучук. При использовании бака аккумулятора в системе отопления или горячего водоснабжения используют мембраны с высокой сопротивляемостью к воздействию высоких температур.

Услуги сантехника в Москве и Московской области

Существуют вертикальные и горизонтальные модели пневматических аккумулирующих баков различной емкости. Схему подключения гидроаккумулятора определяет тип насоса и модель накопителя. Горизонтальные баки используют для выносных поверхностных агрегатов. Нагнетатель давления устанавливают на платформу, в верхней части корпуса накопителя (т.е. баллон находится ниже самовсасывающего насоса).

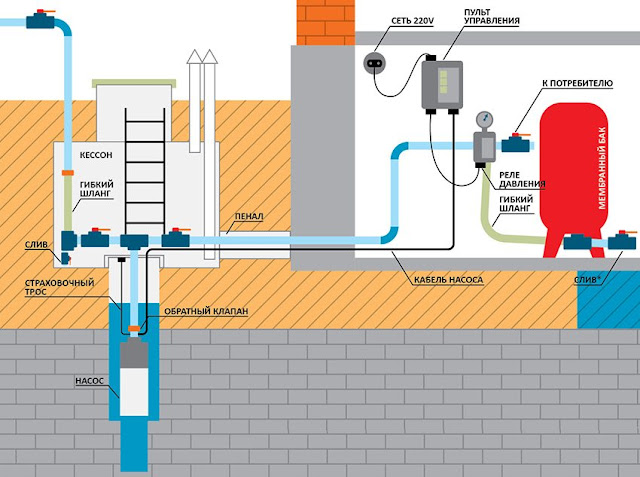

Насосные станции с погружными агрегатами комплектуют вертикальными накопителями. Гидроаккумулятор находится выше уровня установки глубинного насоса.

Объем гидропневматического бака-накопителя зависит от часового расхода воды, мощности и частоты включения насоса, высоты системы трубопроводов. Чем больше расход воды и меньше перепад давлений на включение/выключение насоса, тем больше вместимость гидроаккумулятора.

Услуги сантехника в Москве и Московской области

Конструктивные элементы гидроаккумулятора:
  • Герметичный металлический корпус, предназначенный для работы под давлением (1,5÷6 атмосфер);
  • Эластичная мембрана — внутренняя емкость для запаса воды;
  • Фланец с клапаном для крепления мембраны к корпусу и заполнения ее водой;
  • Ниппель для закачки воздуха в воздушную камеру баллона;
  • Клапан для сброса воздуха из водяной камеры (для гидроаккумуляторов, объем которых превышает 100 литров);
  • Кронштейн для крепления небольшой емкости на стене или опорные ножки, с установочными резиновыми прокладками для моделей большей вместимости;

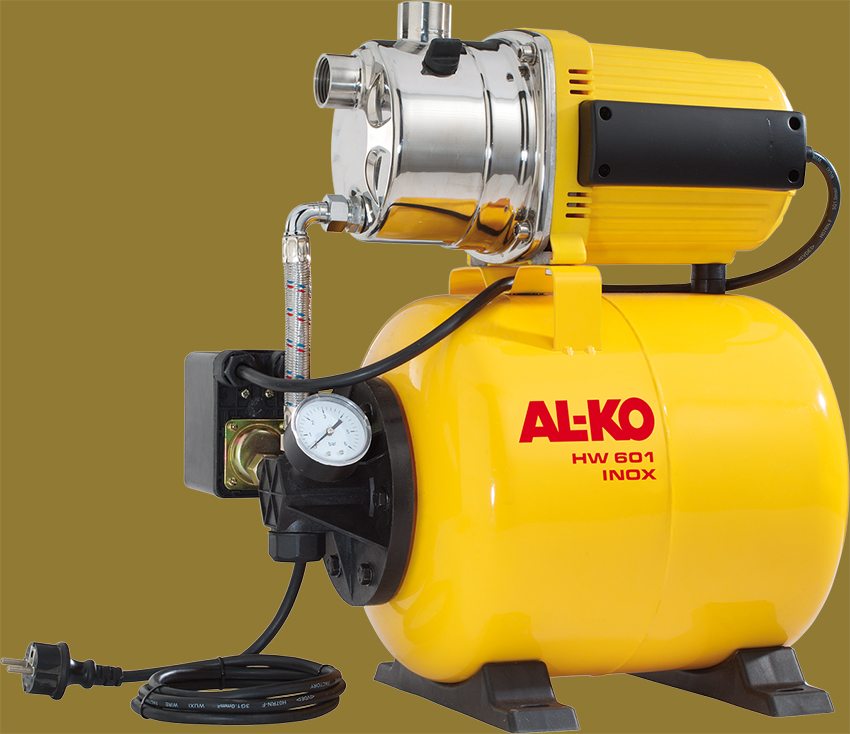

  • В комплект горизонтального бака входит опорный кронштейн для совместной установки поверхностного насоса с гидроаккумулятором и реле давления.
Обратите внимание! Первичное заполнение гидравлического баллона аккумулятора водой производят постепенно, чтобы не повредить целостность груши, т.к. после хранения стенки резиновой мембраны обычно склеиваются.
Видео



Расчет объема гидроаккумулятора

Методика подбора гидроаккумулятора предназначена для индивидуальных домов, которые потребляют большое количество воды (канализация, ванная, душ, несколько смесителей, биде, стиральная и посудомоечная машина). По количеству точек водоразбора определяют суммарный коэффициент потребления и максимальный расход воды на хозяйственно-питьевые нужды. Объем гидроаккумулятора определяют по формуле:

Услуги сантехника в Москве и Московской области
  • V — объем гидроаккумулятора, л;
  • Qмакс — максимальный расход воды на хозяйственно-питьевые нужды, л/мин;
  • а — количество пусков системы в час (рекомендуемое значение 10 пусков);
  • Рмин — давление включения насоса, атм.;
  • Рмакс — давление выключения насоса, атм.;
  • Ро — давление воздушной камеры гидроаккумулятора, атм.
Услуги сантехника в Москве и Московской области

Конструкция водоснабжения состоит из:
  • 1 — гидроаккумулятора;
  • 2 — насоса;
  • 3 — реле давления;
  • 4 обратного клапана;
  • 5 — электропитания.
Стандартную установку водоснабжения для небольшого дома с сезонным проживанием, как правило, оснащают гидроаккумулятором емкостью 24 литра. Для дома с количеством точек разбора более трех выбирают накопитель объемом 50 литров. Причем в техническом паспорте оборудования производитель указывает общий объем баллона (воздушная камера в том числе).

Регулировка рабочего давления гидроаккумулятора

Для бытового водоснабжения одноэтажных домов, величина давления в одну атмосферу считается достаточной. Однако следует учитывать, что давление воздуха воздушной камеры должно превышать величину статического давления наиболее высокой точки отбора воды.

Максимальное значение давления отключения зависит от напорной характеристики насоса. Напор, который нагнетает насос, разделенный на 10, соответствует значению верхнего порога срабатывания для системы автоматического водоснабжения. Поправку делают на линейное гидравлическое сопротивление, реальное напряжение электрической сети, техническое состояние оборудования и высоту системы водоснабжения дома.

Услуги сантехника в Москве и Московской области

Рекомендуемая разница между давлением включения и выключения насоса для автономного водоснабжения составляет 1,0÷1,5 атмосферы. Увеличение заводской настройки (1,5 атмосферы) уменьшит резервный объем и повысит напор в системе. Высокое давление холодного водоснабжения увеличивает расход, приводит к нерациональному использованию энергоресурсов.

Формула для расчета величины требуемого давления в гидроаккумуляторе:

Услуги сантехника в Москве и Московской области

Hmax — высота в метрах от центральной линии гидроаккумулятора до верхней точки отбора воды (для двухэтажного частного дома 6÷7 метров).

Давление воздуха в воздушной камере демпферной емкости проверяют и регулируют перед установкой, при сбое настроек или нарушении режима работы водоснабжения. Во время регулировки питание насосной станции отключают от сети, воду из гидроаккумулятора сливают.

Услуги сантехника в Москве и Московской области

Пневматический клапан воздушной камеры расположен под декоративным колпачком на корпусе бака. Соответствие или отклонение давления от заданных рабочих параметров определяют при помощи манометра, подключенного к золотнику. По результатам замера стравливают избыток воздуха или подкачивают давление воздушной камеры автомобильным насосом.

Если регулировка рабочих параметров гидроаккумулятора не принесла желаемого результата, то проверяют параметры настройки реле давления.

Устройство реле давления для гидроаккумулятора

Реле давления управляет работой насоса и регулирует наполнение пневмогидравлического накопителя. Прибор объединяет, контролирует и регулирует работу оборудования системы холодного водоснабжения.

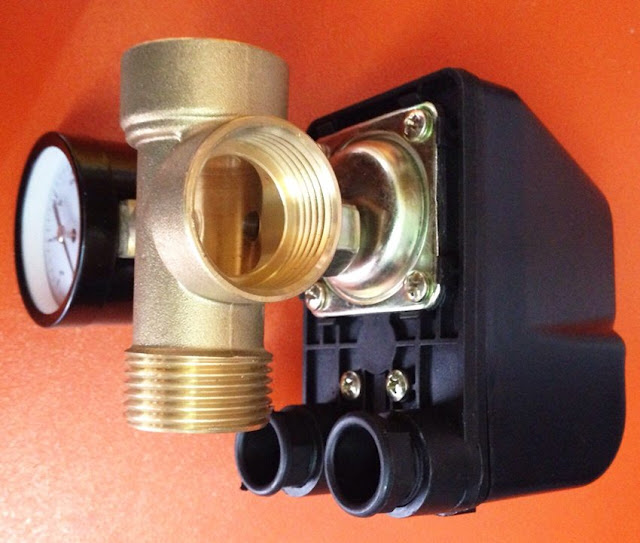

Внешний вид узла управления работой насоса напоминает небольшую пластиковую коробку. Прибор монтируют у входа в бак-накопитель. Реле давления для гидроаккумулятора состоит из механической и электрической части.

Услуги сантехника в Москве и Московской области

Элементы стандартной конструкции реле давления:
  • Пластиковый корпус (крышка с винтами и основание);
  • Металлическая крышка мембраны (с гайкой для присоединения к трубопроводу);
  • Резиновая мембрана;
  • Латунный поршень;
  • Две шпильки с резьбой и гайками;
  • Большая и малая регулировочные пружины;
  • Металлическая пластина основания;
  • Шарнирная платформа;
  • Электрический контактный узел с плоской пружиной;
  • Муфты для зажима кабеля;
  • Клеммная колодка.
Услуги сантехника в Москве и Московской области

Пружинный регулировочный механизм и коробку подключений защищает пластиковая крышка. Металлическую пластину основания снизу поддерживает пластиковый корпус. Основание отделяет рабочий орган (мембрана с поршнем) от исполнительного механизма (шарнирная платформа, две регулировочные пружины на шпильках и электрический контактный узел).

Электрическую часть реле давления воды представляет двухконтактное реле коммутации электрических цепей. Ножки электрического контактного узла зажаты между металлической пластиной основания и пластиковым корпусом. Две муфты для зажима кабеля (от сети и линия электропитания насоса) и узел подключения реле к гидроаккумулятору расположены на основании пластикового корпуса.

Стандартный диаметр подводящего патрубка ¼ дюйма. Со стороны прибора внутреннее сечение гайки крепления к переходнику ограничено резиновой мембраной. Возвратно-поступательное движение эластичной перепонки сообщается латунному поршню, который передает усилие шарнирной металлической платформе.

Сверху, на подвижный край платформы, давят большая и малая пружина, которые противодействуют усилию поршня. Степень сжатия большой пружины регулирует момент включения насоса. Диапазон деформации малой пружины обеспечивает отключение напорного агрегата.

Видео



Способы подключения реле давления к гидроаккумулятору

Различают схемы подключения реле давления к гидроаккумулятору по воде и электричеству.

Как подключить реле давления по воде

Соединительный патрубок узла подключения реле давления гидроаккумулятора к трубопроводу жестко зафиксирован. Прибор монтируют в собранном состоянии. Перед началом сборки нужно обеспечить достаточное пространство для вращения корпуса при монтаже реле давления.

Устройство навинчивают на отдельно врезанную в трубопровод резьбу или производят монтаж непосредственно на выходной патрубок гидроаккумулятора через специальный фитинг. Штуцер с пятью выходами позволяет установить контрольный манометр рядом с прибором управления работой насоса.

Услуги сантехника в Москве и Московской области

Как подключить реле давления к гидроаккумулятору по электрической части

Прямое включение реле давления производят от сети 220В при условии, что сила рабочего тока насоса не превышает 10 Ампер.

Перед подключением кабеля с прибора снимают защитную пластиковую крышку. Электрический кабель линии питания или насоса заводят в соответствующую муфту. Снаружи провод фиксируют гайкой с обжимным пластиковым кольцом. Обозначение групп контактов указано на корпусе. Конец кабеля разделяют на жилы. Фазу, нейтраль, заземление зачищают от изоляционной оплетки и подсоединяют к клеммам группы контактов.
Обратите внимание! Электромонтажные и регулировочные работы проводят при отключенном от сети оборудовании. Подключение электрической части выполняют с соблюдением нормативных правил технической эксплуатации и техники безопасности в электроустановках.
Услуги сантехника в Москве и Московской области

Правила регулировки реле давления для гидроаккумулятора

Реле контролирует минимальное и максимальное давление в баке-аккумуляторе, поддерживает разницу давления при включении/отключении насоса. Предел допустимых настроечных значений реле зависит от часового расхода и мощности насоса.

Характеристики заводской настройки указаны в техническом паспорте изделия. Стандартное значение настройки реле давления для систем водоснабжения — 1,0÷5,0 атмосфер. Стартовое давление — 1,5 атмосферы. Диапазон работы двигателя насоса — 2,5 атмосферы. Максимальное давление отключения агрегата — 5,0 атмосфер.

Если заводские настроечные параметры не актуальны или произошел сбой работы установки, то настройку и регулировку реле давления воды проводят самостоятельно, с помощью манометра. Контрольно-измерительный прибор устанавливают на коллекторе гидроаккумулятора. Коррекцию производят по показаниям манометра, после того, как насос отключится. Перепад давления создают открытием крана в ближайшей к гидроаккумулятору точке отбора воды.

Услуги сантехника в Москве и Московской области

Настройку реле давления гидроаккумулятора проводят под давлением, без отключения насосной станции от электропитания. Насос должен заполнить накопительную емкость и поднять давление в сети. Когда реле сработает и отключит двигатель агрегата, необходимо снять пластиковую крышку корпуса и полностью ослабить степень натяжения малого пружинного механизма.

Как отрегулировать реле давления воды на минимальное давление включения насоса

Настройка большой регулировочной пружины:
  • Прижимную гайку вращают по часовой стрелке, чтобы увеличить стартовое давление;
  • Ослабление натяга — уменьшает давление срабатывания реле и включения двигателя;
  • Для проверки результата регулировки открывают водопроводный кран и сливают воду до момента включения насоса.
Услуги сантехника в Москве и Московской области

Как отрегулировать реле давления гидроаккумулятора по давлению отключения насоса

Настройка малой регулировочной пружины:
  • Гайку на шпильке малой пружины закручивают, чтобы увеличить разницу давления;
  • Ослабление натяга позволяет понизить давление отключения двигателя;
  • Результат коррекции проверяют пробным включением насоса.
Если показание манометра совпадает с требуемым значением при включении/выключении двигателя, то регулировка завершена. При невозможности регулировки действующего прибора своими силами, пользуются услугами квалифицированных специалистов или покупают новый прибор. Если решено купить реле давления для гидроаккумулятора, то обращают внимание на совместимость работы с насосным оборудованием и способ подключения прибора к электропитанию.

Услуги сантехника в Москве и Московской области
Обратите внимание! Увеличение стартового значения заводской настройки реле давления гидроаккумулятора (выше 1,5 атмосфер) создает критическую нагрузку на мембрану гидроаккумулятора. Рабочий диапазон насоса изменяют с учетом максимально допустимого давления для водоразборной арматуры. Предельный напор, на который рассчитаны уплотнительные кольца смесителей и кранов, составляет 6 атмосфер.
Давление воздуха воздушной камеры гидроаккумулятора не влияет на работу реле давления и насосной станции в целом. Отсутствие или недостаток воздуха приводит к чрезмерному растяжению мембраны и срабатыванию насоса при каждом отборе воды из системы. Повышенное избыточное давление воздушной камеры уменьшает объем запаса воды в мембране и интервал срабатывания напорной установки. Частое включение-выключение насоса снижает временной ресурс службы агрегата.

Нормальная работа насосной станции возможна при условии, что давление воздушной камеры гидроаккумулятора на 10% ниже давления включения насоса. Грамотная настройка и регулировка реле давления и гидроаккумулятора обеспечит работу насоса без перегрузок, оптимальное заполнение накопителя водой. Комплексный подход к настройке и регулировке оборудования продлит срок службы мембраны и повысит надежность системы автономного водоснабжения.

Видео



В продолжение темы посмотрите также наш обзор Обзор погружного вибрационного насоса Малыш
