Обзор дренажных и канализационных насосов «Грундфос»

Недостаточное внимание к обустройству системы дренажа частного дома зачастую приводит домовладельцев к печальным последствиям. Сточные воды могут превратить Ваш уютный и тёплый дом в непригодное для проживания место. Grundfos предоставляет широкий спектр решений для безопасного удаления любого типа сточных вод из любых систем, что обеспечивает  максимальную безопасность и комфорт всем домочадцам. В этой статье мастер сантехник рассмотрит, характеристики дренажных и канализационных насосов Грундфос.

Общие характеристики

На современном рынке дренажные насосы представлены большим ассортиментом моделей. Среди них, несмотря на высокую стоимость, особое место занимают изделия бренда Grundfos. Цена насосов этой марки в полтора раза выше, чем стоимость аналогичной продукции среднего ценового диапазона. Однако насосы Грундфос довольно популярны даже на отечественном рынке. Всё дело в высоком качестве этой продукции. Кроме того весь ассортимент дренажных насосов Grundfos можно разделить на несколько разновидностей (погружные, канализационные, дренажные, фекальные) согласно техническим характеристикам и назначению.

Дренажное насосное оборудование этого бренда можно разделить на два вида:

• Устройства для перекачки слабозагрязнённой или чистой воды;
• Агрегаты для работы в грязной водной среде (фекальные и канализационные насосы).

К первой категории относятся насосы, которые могут перекачивать воду с содержанием примесей с частицами размером не больше 5 мм. Вторая категория агрегатов (фекальные) может работать с примесями размером более 10 мм. К погружным насосам этой марки можно отнести колодезные и скважинные насосные устройства. Однако их область использования довольно ограничена, поэтому в нашей статье мы рассмотрим дренажные устройства общего назначения.

Не стоит путать дренажные насосы бренда Grundfos с устройствами, предназначенными для установки в канализационных системах. Агрегаты бренда Грундфос предназначены для работы с жидкими средами и имеют некоторые конструктивные отличия, которые и определяют область их использования.

Эти насосы могут быть мобильными или стационарными. Первые устанавливаются в каком-то месте для выполнения кратковременной работы. Вторые более мощные и тяжёлые и крепятся надёжно в одном месте с использованием жёстких патрубков для длительной работы.

Сфера использования

Дренажные насосы марки Grundfos с успехом используются для решения целого ряда задач:

• Они подходят для организации систем полива огородов.
• При устройстве систем водоснабжения такие агрегаты также находят своё применение.
• Чтобы откачать воду из подтопленных котлованов, бассейнов, подвалов, приямков, подземных гаражей и т.п. используются дренажные насосные приспособления этой марки.
• Для опорожнения цистерн, танкеров, резервуаров, бассейнов подходя насосы данного бренда.
• Фекальные насосы могут использоваться для неизмельчённых канализационных стоков.

При этом в качестве источника воды для полива растений насос может использовать колодец, накопительную емкость, водоём и т.д. Это позволяет применять такие насосы не только для производственных целей, но и в дачном хозяйстве.

Обратите внимание! Для водоснабжения частных домов, коттеджей и дач такие агрегаты не подходят, поскольку дают сравнительно небольшой напор воды

Также у насосного оборудования Grundfos отсутствует блок автоматики, как у насосных станций. Однако в промышленности и строительстве такие агрегаты могут использоваться для организации систем канализации из прачечных или осушения котлованов.

Конструкция

Дренажные насосы бренда Grundfos – это центробежные агрегаты. Их корпус разделён на два отсека:

• В нижней части находится насосный отсек;
• В верхней части корпуса расположена герметичная камера с электродвигателем.

У многих моделей Grundfos корпус агрегата выполняется из нержавеющей стали. Но некоторые канализационные и фекальные насосы этого бренда идут в чугунном корпусе. Что касается бюджетных моделей, предназначенных для работы в неагрессивной слабозагрязнённой или чистой среде, то они изготавливаются в корпусе из пластика.

Для облегчения транспортировки и эксплуатации насосного оборудования каждый агрегат укомплектован ручкой в верхней части корпуса. К ручке можно привязывать трос, чтобы опускать дренажные насосы в водную среду.

Крыльчатка в агрегатах этой марки выполняется либо из технополимера, либо из нержавеющей стали. Предельная температура водной среды, которую перекачивает насос, составляет +40°С. Некоторые агрегаты могут работать в среде с предельной температурой +55°С. Для предотвращения загрязнения насосного отсека различными примесями и крупными частицами вход в эту камеру защищает сетчатый фильтр.

Grundfos производит насосы нескольких модельных рядов. Каждый из них имеет свои особенности, характеристики и сферу использования. Рассмотрим каждый модельный ряд подробнее.

Преимущества

• Фекальные и канализационные насосы Grundfos способны перекачивать жидкости с содержанием мелковолокнистых примесей и твёрдых частиц. Допустимый размер примесей зависит от размера ячеек фильтра, установленного на входном патрубке. Некоторые агрегаты работают с содержанием примесей не более 10 %, а другие подходят для установки на системы канализации.
• При небольшом напоре жидкости агрегаты обеспечивают высокую скорость перекачивания жидкой среды.
• Экономичность. Насосное оборудование этой марки потребляет мало электроэнергии, но при этом обеспечивает высокую производительность.
• Сравнительно бесшумная работа.
• Оборудование может долго работать без остановок, поскольку охлаждение двигателя обеспечивается за счёт перекачиваемой жидкости.
• Техническое обслуживание на протяжении заявленного производителем срока эксплуатации не требуется.
• Многие детали изготовлены из нержавеющей стали, что гарантирует защиту от коррозии и долговечность.
• Компактные габариты и малый вес обеспечивают мобильность приспособления.
• Такие приборы можно отнести в разряд универсальных устройств, поскольку они могут располагаться выше уровня откачки.
• Вы можете выбрать тип электродвигателя, рассчитанный на одно- или трёхфазное напряжение питания.

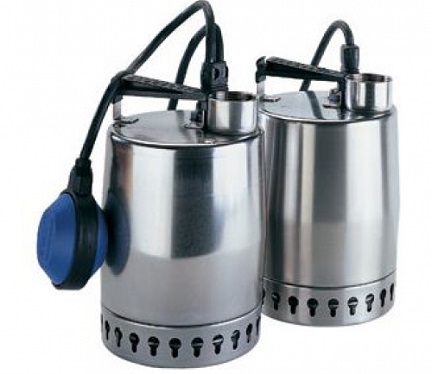

Модели UNILIFT KP

Дренажные насосы этого бренда представлены в модельном ряду КР. Это самая популярная линейка насосных приспособлений, насчитывающая около десяти моделей.  Дренажные агрегаты предназначены для перекачивания слабозагрязнённой (с размером примесей на более 5 мм) или чистой воды. Обычно с их помощью решают различные бытовые задачи.

При этом все модели этого ряда отличаются некоторыми конструктивными особенности. На них указывает условное обозначение в названии модели:

• Дренажные насосы с маркировкой М1 – это агрегаты без поплавкового выключателя;
• Обозначение А1 указывает на присутствие поплавкового выключателя;
• АV1 – это дренажные приспособления с вертикальной разновидностью поплавкового выключателя.

Дренажный агрегат Grundfos имеет следующие технические характеристики:

• Мощность насосного оборудования может быть разной. Выпускают модели с мощностью 0,3-0,7 кВт.
• Также есть модели с разным напором воды: 5,5-9 м.
• Дренажные насосы могут давать следующую максимальную производительность: 8,5-14 м³/ч.
• Диаметр выхода у всех агрегатов одинаковый и составляет 32 мм или 1,25 дюйма.
• Длина электрокабеля равна 10 м.
• Крыльчатка и корпус изготавливаются из нержавеющей стали.
• Дренажные насосы этой марки весят от 6 до 8 кг.

Видео

В сюжете - Видеообзор дренажного насоса Grundfos Unilift Kp 250 m1

Модельная серия UNILIFT CC

По сути, это агрегаты такого же назначения, как и предыдущий модельный ряд. Насосные приспособления этой серии могут перекачивать водную среду с температурой +50°С. Однако в отличие от аналогичных моделей UNILIFT KP они имеют ряд усовершенствований:

• Выполнена тщательная герметизация места ввода силового кабеля.
• Для удаления воздуха из рабочего отсека предусмотрен специальный клапан, поэтому данные агрегаты можно использовать до полного осушения резервуара, водоёма и т.п.
• В приборе используются улучшенные уплотнители.
• Агрегат имеет защиту от работы «на сухую».
• Насосное оборудование укомплектовано обратным клапаном.
• Более длительная непрерывная работа обеспечивается охлаждающим кожухом.
• Длину срабатывания поплавкового выключателя можно регулировать на своё усмотрение. По достижению определённого уровня жидкости агрегат будет автоматически выключаться.

Обратите внимание! Данные модели укомплектовываются универсальным переходником, благодаря чему агрегат можно соединять с трубопроводами разного диаметра

Эта разновидность насосов Grundfos выпускается в семи модификациях. Они имеют следующие технические характеристики:

• Мощность агрегата может быть 0,25-0,78 кВт.
• Прибор может давать следующий максимальный напор воды 5-9,5 м.
• Предельная производительность таких приборов составляет 6-14,5 м³/ч.
• Крыльчатка и корпус насоса изготавливаются из технополимерного материала.
• Модели весят 4,6-5 кг.

Агрегаты данной серии являются самыми недорогими, поскольку изготавливаются из пластика.

Видео

В сюжете - Обзор Дренажного насоса Grundfos Unilift CC 5 A1

Насосы серии UNILIFT AP

Эти модели могут перекачивать сильно загрязнённую жидкость, поэтому их используют как канализационный насос. Модельный ряд насчитывает около десяти вариаций. Для изготовления крыльчатки и корпуса используется нержавеющая сталь. При этом агрегаты этой серии имеют все защитные приспособления, которыми обладают модели предыдущего ряда. Предельная температура перекачиваемой водной среды составляет +55°С.

Канализационные насосы АР маркируются тремя цифрами, которые указывают на предельный диаметр перекачиваемых частиц. Так, вы можете приобрести агрегаты, способные перекачивать жидкости с частицами размером до 12 мм, до 35 мм или до 50 мм.

Кроме этого в маркировке могут быть буквы и цифры. Буква «А» указывает на наличие автоматического поплавкового выключателя. Цифра 1 или 3 указывает на использование в конструкции прибора однофазного или трёхфазного двигателя.

Канализационные насосы серии АР имеют следующие технические характеристики:

• Мощность насосного оборудования может быть в пределах 0,7-2,15 кВт.
• Максимальный напор подаваемой жидкости – 18 м.
• Предельная производительность составляет 35 м³/ч.
• Вес агрегата доходит до 35 кг.

Видео

В сюжете - Обзор Насос дренажный GRUNDFOS UNILIFT AP

Модельный ряд SEG (с режущим механизмом)

Для перекачки неочищенных стоков от частных домов, дач, коттеджей можно использовать насосы серии Grundfos SEG. Это фекальные агрегаты, которые укомплектованы режущим механизмом. Благодаря этому размеры прибора компактные, также можно использовать напорные трубы маленького сечения.

Благодаря следующим конструктивным особенностям фекальные насосы этой марки отличаются надёжностью и простотой обслуживания:

• В приборе использовано картриджевое уплотнение;
• Агрегат имеет штекерный ввод кабеля;
• Корпус насоса соединяется с электродвигателем посредством хомута;
• Есть система, позволяющая регулировать зазор между корпусом и рабочим колесом.

Обратите внимание! Фекальный насос серии Grundfos SEG укомплектован шарикоподшипниками, что позволяет эксплуатировать его в сложных условиях

Видео

В сюжете - Обзор канализационного насоса Grundfos SEG

Модели DP и EX

Это промышленные агрегаты, не предназначенные для бытового использования. Такое насосное оборудование изготавливается из чугуна, поэтому вес и стоимость оборудования значительные. Данное приспособление может работать в грязной воде с твёрдыми абразивными частицами размером не более 10 мм. Чугунное колесо и рабочая камера нисколько не пострадают от такого воздействия.

Технические характеристики:

• Мощность приборов этой серии 3,5 кВт.
• Предельно допустимый напор воды 13,5-25 м.
• Самая высокая производительность достигает 48 м³/ч.
• Вес данных агрегатов доходит до 61 кг.
• Некоторые приборы имеют шкафы или датчики управления.

Серия DPK

Это насосное оборудование промышленного предназначения. Приборы подходят для перекачивания воды температурой +40°С с размером примесей от 10 до 20 мм. Приборы имеют фланцевое соединение выходного патрубка, размер которого может быть в пределах 50-150 мм.

Технические характеристики:

• Такое насосное оборудование имеет мощность 0,75-22 кВт.
• Агрегат способен выдавать напор воды высотой 51 м.
• Производительность прибора доходит до 155 м³/ч.
