Зачем нужны труборасширители для медных труб

Медные трубы известны своей практичностью и исключительными качествами. Они идеально вписываются в изящные интерьеры, не стареют, не окисляются. А про образование ржавчины или отложение осадка из посторонних веществ вы и вовсе можете забыть, как про страшный сон. Медь такими болезнями не страдает. Однако при работе с ней нужно применять методы, отличающиеся от стандартных способов соединения труб. В этом плане медь довольно прихотлива. Работают с ней, только применяя уникальные в своем классе инструменты. В этой статье мастер сантехник познакомит вас с интересным инструментом, что способен манипулировать диаметром полости трубы, его называют труборасширитель.

Отличия при работе с медью

Перед тем как разобраться с тем, что же такое этот труборасширитель для медной трубы, выделим несколько особенностей меди, отличающих ее от остальных металлов.

В первую очередь медь – это пластичный и довольно мягкий материал. Она несравнимо слабее стали и даже алюминия. При желании сантехник способен выгнуть медную трубу среднего диаметра самостоятельно, вообще без привлечения какой-либо техники или оборудования.

При этом труба не разрушится. Все благодаря пластичности меди. Сталь тоже пластична, но связи между молекулами стали немного другие, чем у меди. Медь лучше удерживает свою форму, а в случае ее изменения связи между молекулами не разрушаются.

Выгибая полость медных труб, можете быть уверены в качественном результате. Собственно, именно гибкость медных изделий и является основным фактором, повлиявшим на изобретение труборасширителя.

Второй важный момент – медь нельзя сваривать стандартным инструментом. Температура плавления меди намного ниже аналогичного показателя у стали. На сварку она реагирует плохо.

Заменой сварочному аппарату служит низкотемпературная газовая горелка или паяльник высокой мощности. Также необходим медный припой (или его заменители).

Особенности по части выбора инструмента и самого типа крепления тоже сказались на популярности труборасширителей. Именно комбинация пластичности и необходимости пайки меди и сделали труборасширитель для медных труб практически безальтернативным лидером на рынке.

Конструкция изделия

Итак, что же являет собой обычный труборасширитель? На самом деле инструмент это по своей конструкции довольно простой, можно даже сказать, примитивный (это утверждение полностью правдиво, только если мы говорим о ручных образцах, электронные промышленные труборасширители иногда состоят из многих сложных модулей).

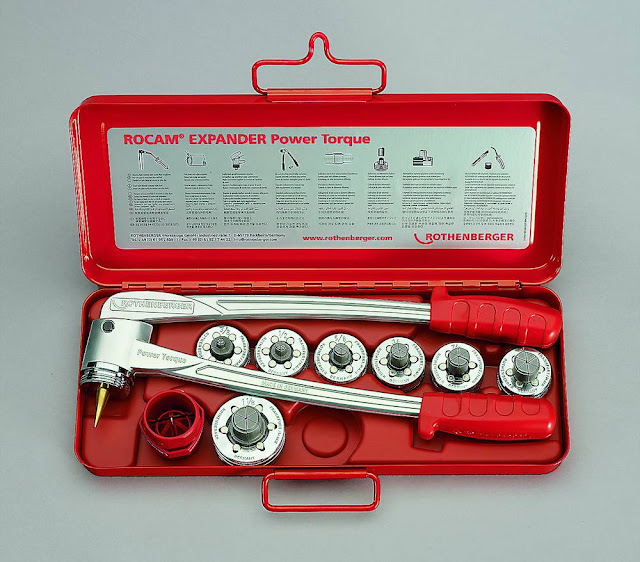

Рассмотрим конструкцию ручного образца труборасширителя. Он состоит из:

• Основания;
• Фиксаторов и зажимов;
• Ручек;
• Головки под насадку;
• Системы передачи усилий.

Основание делается из стали, оно являет собой, в зависимости от модели конечно, одну или несколько трубок разного диаметра, скрепленных вместе. На трубках расположены удобные ручки, упрощающие хват инструмента.

На конце труборасширителя располагается головка. Головка принимает насадку, а затем манипулирует ею, вращая или расширяя. Самые простые модели не рассчитаны на изменение насадок. В таком случае головка сама по себе будет выполнять расширение трубы, то есть, грубо говоря, становится несъемной насадкой.

Насадки для труборасширителей бывают разные. От простых круглых металлических колец, незначительно меняющих свой диаметр за счет давления на ручки, до сложных лепестковых механизмов.

Система передачи усилий в ручных образцах работает за счет нескольких пружин. Существуют также модели на гидравлике, электроприводе и т.д.

Принцип действия

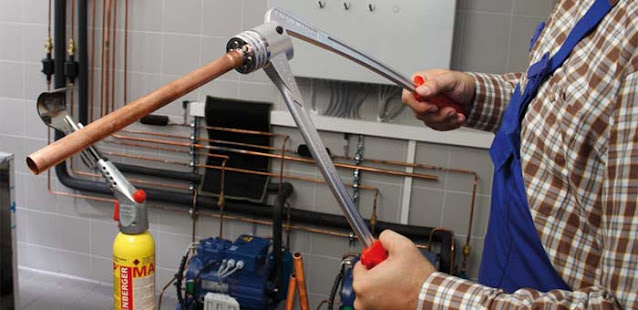

Труборасширитель для медных труб действует за счет прямого влияния на их стенки. Насадка просовывается в один из концов трубы, затем человек применяет прибор по назначению.

По типу применения силы труборасширители бывают:

• Ручные;
• Гидравлические;
• С электроприводом;
• Автоматические.

Ручной труборасширитель для медной продукции мы уже описали. Он действует преимущественно за счет вращения либо физического давления на части корпуса, которые напрягают рабочую пружину.

Гидравлические образцы имеют куда больший потенциал. Здесь основную работу выполняет гидравлика. Человеку же нужно просто несколько раз нажать на ручку, чтобы жидкость продавила поршень внутри расширителя.

Труборасширитель с электроприводом, оборудован мелким электрическим движком. По большому счету его уже можно назвать полуавтоматическим, так как обслуживание системы сводится к подбору насадки, установке инструмента в рабочее положение, а затем нажатию на кнопку.

Такие модели без проблем справляются не только с тонкостенными, но также и с толстостенными образцами медной трубы (ручным способом расширять толстостенные изделия практически невозможно).

Последняя группа состоит из представителей профессионального дорогостоящего оборудования. Это продвинутые мощные электронные агрегаты с возможностью их настройки и самостоятельной функционирования. Встречаются исключительно в промышленности и на крупных предприятиях.

Пайка труб с расширителем

Разберемся непосредственно с процессом формирования соединений, где главную функцию выполняет труборасширитель.

Процесс это стандартный, если описывать коротко, то перед вами стоит задача – расширить трубу инструментом, при необходимости обжать конец другого отрезка, откалибровать отверстия, затем запаять все вместе.

Теперь взглянем на всю процедуру, разбитую по конкретным и четким шагам.

Этапы работы:

• Готовим оборудование и материалы.
• Обрезаем трубы в нужных местах, очищаем их от заусениц.
• Подготавливаем труборасширитель.
• Обрабатываем отверстие трубы, пока не добьемся образования необходимого диаметра.
• Калибруем отверстие, если в этом есть необходимость.
• Всовываем необработанную трубу в расширенное отверстие.
• Запаиваем стыки.
• Оставляем трубы на несколько часов.

Весь процесс занимает примерно 20-30 минут. Это если не учитывать время, что тратится на застывание шва. Желательно в тот день место соединения не трогать вообще. Но если все-таки необходимо приступить к работе без промедления, то подождите как минимум 2 часа.

Принудительно охлаждать медь запрещено. Это серьезно повышает риск образования микротрещин в местах стыков.

Советы и нюансы

Выбор расширяемой трубы значения почти никогда не имеет. Разумеется, если трубы идут разных диаметров, то расширять нужно ту, которая больше. Это просто сэкономит вам силы и время. К тому же, чем меньше металл деформируется – тем лучше. Это касается всех без исключения металлов, даже таких пластичных и податливых, как медь.

Старайтесь расширять изделие плавно, не рывками, а поступательными нажатиями. Идеально подойдут для таких задач насадки-конусы. Они за счет вращения все глубже проникают в трубу, и с каждым миллиметром расширяются.

Калибровка отверстий не то чтобы необходима, но точно не будет лишней. В особенности если расширитель отработал не лучшим образом. Такое хоть и редко, но случается.

Процесс пайки выполняем по стандартной процедуре. Рекомендуется пройтись припоем по соединению хотя бы 2 раза. Мысль о том, что труба и так хорошо держится – большое заблуждение.

В случае сильного нагрева или охлаждения медные стенки отреагируют расширением или сужением диаметра, что часто приводит к непредсказуемым последствиям. Именно поэтому шутить с пайкой нельзя.
