Датчик тёплого пола — назначение, монтаж и подключение

Главным критерием комфортного проживания является тепло. На сегодняшний день существует большое разнообразие систем отопления, одна из них — теплые полы. Они применяются как в качестве основной системы обогрева, так и дополнительной. Чтобы помещение прогревалось интенсивно, в любом случае нужно регулировать температуру нагрева, за которую отвечает датчик для теплого пола. Именно об этом устройстве мастер сантехник расскажет в данной статье.

Устройство и принцип работы

Датчик температуры для теплого пола — это специальный прибор, который определяет температуру пола или воздуха и передает полученные данные терморегулятору.

Представляет собой медный провод, помещенный в колбу. На конце провода находится термоэлемент, который нужно устанавливать там, где лежат нагревательные кабели. Он должен быть размещен между витками кабеля на равноудаленном расстоянии от них.

Внешний датчик, который регистрирует температуру воздуха в помещении, обычно располагается в терморегуляторе.

Для того, чтобы значения были точными, важно обеспечить, чтобы на датчик не попадали солнечные лучи, чтобы он не нагревался от других отопительных устройств.

Основное назначение термодатчика – это контролировать температуру пола защищать покрытия от перегрева, а также с таким устройством вы значительно уменьшите затраты на электричество.

Виды датчиков

Термодатчики для теплого пола различаются по месту установки:

• Устанавливаются в пол, термоэлемент монтируется совместно с нагревательным кабелем;
• Внешний монтаж, такие датчики применяются для определения температуры воздуха в комнате. Они могут быть как встроены в терморегулятор, так и подсоединяться к нему отдельно.

Датчики, которые монтируются в пол, разделяют по типу покрытия, для которого они предназначены:

• Для мягких покрытий: паркет, линолеум, ламинат. В таком случае устройство представляет собой пластиковый цилиндр с проводом,
• Для твердых покрытий: керамическая плитка, искусственный и натуральный камень. Здесь важно учитывать особенности укладки такого покрытия (обычно на клей в бетонную стяжку) и тот факт, что термодатчик должен располагаться в стяжке. Поэтому имеет большие габариты и оснащен защитной оболочкой, которая оберегает от воздействия всевозможных смесей, используемых при заливке раствора.

Обратите внимание! Чтобы залить стяжку для тёплого пола, нужно использовать пластификатор

Монтаж

Осуществляя установку датчика теплого пола, обязательно соблюдайте все правила безопасности.

Обратите внимание! Специалисты рекомендуют устанавливать устройство на высоте — 1,7 м

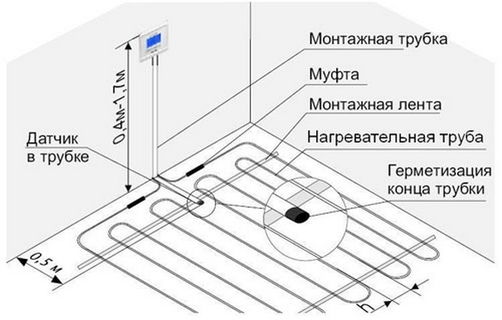

Последовательность установки датчика тёплого пола:

• В перегородке стены нужно сделать небольшое отверстие, глубины должно хватать для установки монтажной коробки.
• В стяжке пола надо пробить штробу, чтобы можно было уложить кабели и сигнальные проводы.
• От посадочного места вверх и до распределительного щита нужно пробить канал для входных проводов.
• Сигнальные провода и силовой кабель помещаются в пластмассовый защитный шланг: его диаметра должно хватать, чтобы в случае необходимости прибор можно было достать. Изгиб трубы (от 5 см).
• Датчик температуры должен быть расположен на одинаковом расстоянии от всех тепловых элементов и не ближе 50 см от стеновой перегородки.

Подключение

Подключение термодатчика — это многоэтапный процесс, который требует тщательности и внимательности.

Осуществляя подключение важно соблюдать все этапы, но перед этим нужно выполнить подготовительные работы:

• В первую очередь необходимо обесточить сеть.
• В распределительной коробке на дин-рейке надо зафиксировать защитный отключающий прибор и автоматический прерыватель. По внешнему виды устройства схожи, однако принцип функционирования их разнится. Если изоляция сломается и на стене образуется «пробой», то защитный отключающий прибор отключит напряжение, а основное назначение прерывателя — отключение сети в случае короткого замыкания.
• От места расположения распределительной коробки до места установки контроллера надо проложить трехжимный кабель.

Подключение проводов:

• Черный: к промежуточному автомату (снизу), от него к УЗО (снизу) и затем — к вводному автомату;
• Синий: к УЗО (снизу), после — к колодке с нулевыми проводами;
• Желтый с зеленой полоской — к земляной шине.

Обратите внимание! Осуществлять подключение проводов к термостату нужно в соответствии со схемой, изложенной в инструкции

Каждый прибор имеет стандартную колодку с 6 клеммами. Каждый разъем имеет марку со своим значением:

• L: «фазный провод» от сети;
• N: «нулевой» провод от сети;
• L1: «фазный провод» к тепловому контуру;
• L1: «фазный провод» к тепловому контуру;
• PE: заземляющая шина.

Видео

В сюжете - Установка и подключение датчика температуры теплого пола

В сюжете - Как быстро завести датчик температуры тёплого пола в гофротрубу
