Как работать с обжимными фитингами для медных труб

Трубы из меди не просто так завоевали свой авторитет на рынке. Медь, если можно так выразиться, является абсолютным фаворитом в гонке материалов для создания сантехники. Она наилучшим образом подходит для сантехнических изделий любого типа, так как обладает поистине уникальными свойствами. В этой статье мастер сантехник расскажет, о видах и приципах работы с обжимными фитингами для медных труб.

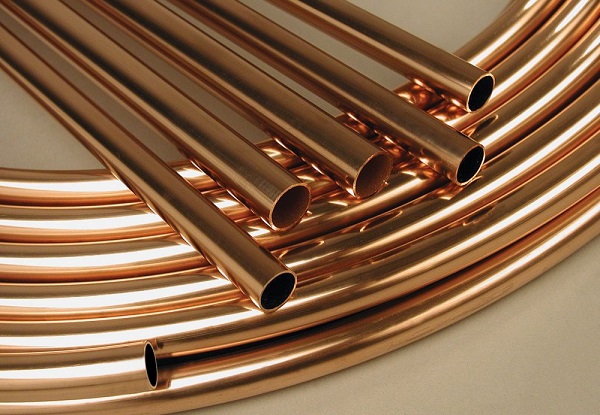

Нюансы применения медных труб

Для начала рассмотрим положительные свойства меди, как металла. Наверняка вы уже слышали о том, какие преимущества дают медные трубы, перед применением обычных стальных или металлопластиковых соединений.

Медь – благородный металл. С ней работать очень приятно. Чтобы понять, почему же именно медью специалисты рекомендуют пользоваться при сборке трубопроводов, следует присмотреться к уникальным возможностям медных труб.

А смотреть тут действительно есть на что. Медные трубы:

• Обладают антибактериальными свойствами;
• Не реагируют на перепады температуры, а также способны выдерживать крайне высокий рабочий диапазон;
• Простой монтаж;
• Имеют сравнительно низкий вес;
• Обладают хорошей прочностью;
• Приятно выглядят;
• Не токсичны, не подвергаются коррозии;
• Чрезвычайно долговечны (медные трубопроводы сохраняют свои первоклассные свойства в течение, без преувеличения сотен лет).

И это еще не все существующие преимущества. Не будем забывать о гладкости поверхности меди, а чем плотнее поверхность металла в трубопроводе, тем меньше шанс того, что на внутренних стенках труб сможет что-то отложиться.

Единственным же недостатком медных труб можно назвать их цену. Именно цена отпугивает большинство покупателей. Что впрочем, вполне логично.

Да и далеко не всегда медные трубы действительно необходимы. Их с успехом можно заменить использованием стальных труб или металлопластиковых труб, но результат уже будет не столь впечатляющим и долговечным.

Решившимся использовать медь для оборудования систем водоснабжения у себя в доме, следует обратить внимание на тот факт, что соединение медных труб имеет несколько особенностей.

Важно учитывать некоторую прихотливость меди. Крайне не рекомендуется при обработке медных труб применять фитинги из стальных или любых других металлических изделий.

С медью хорошо взаимодействует только медь, также подойдет латунь или бронза. Соединение, собранное из вышеназванных металлов прослужит вам как минимум десятки лет.

Трубы из меди собирают разными способами. Однако по мнению довольно внушительного количества специалистов, именно обжимные фитинги предполагают минимум трудностей во время работы.

Монтаж обжимных фитингов довольно прост, да и сами они рассчитывались специально для упрощения рабочего процесса. Однако в нем есть несколько нюансов, на которые следует обратить внимание. В большинстве случаев речь идет о тонких моментах, что касаются рабочего процесса, а также особенностей применения.

Виды и отличия

Фитинги под обжим, что применяются для соединения медных труб, бывают нескольких типов. Каждый из них подразумевает свой процесс установки и особенности монтажа.

На рынке встречаются фитинги:

• Обжимные стандартные (пресс-фитинги);
• Обжимные разборные (цанговые).

В первом случае речь идет о фитингах, что формируют полностью неразборное соединение. То есть смонтировать их можно только один раз. Снять потом фитинг, без основательного повреждения трубы, очень сложно.

Гораздо проще просто удалить отрезок, зачистить трубу и использовать затем в своих личных целях. Зато соединение получается очень прочным и надежным.

Второй вариант дает человеку возможность работать с разборными соединениями. Подобные решения применяются при обработке труб и трубопроводов со средним давлением рабочей среды. Впрочем, соединение, формируемое цанговыми фитингами, разборным можно считать в условном порядке.

Теперь рассмотрим каждый образец подробнее, оценим их свойства и разберемся с процессом монтажа.

Пресс-фитинги

Пресс-фитинги называют так потому, что их монтаж напрямую зависит от использования специальных инструментов, называемых обжимными прессами.

Обратите внимание! Пресс-фитинги, как мы уже отметили выше, формируют неразъемные соединения. Вся их конструкция продумана так, чтобы после деформирования обжимной гайки снять фитинг стало невозможно. Его можно только удалить вместе с отрезком трубы.

Такой монтаж дает свои плюсы и минусы. Из плюсов можно отметить чрезвычайно простой процесс установки и возможность создать крайне надежное соединение, оно выдерживает огромные давления.

По сути, посадка пресс-фитинга на медные трубы дает вам возможность забыть о нем на долгие годы. Что, конечно же, выгодно отличает их от компрессионных.

Что же до минусов, то тут выделяют только тот факт, что трубу затем невозможно разобрать без деформации.

Особенности монтажа

В работе вам потребуется иметь минимум инструментов, но без них завершить монтаж успешно не получится.

Главный инструмент – пресс-клещи. С помощью них деформируется обжимная гайка, которая затем и присоединяет фитинг к поверхности трубы.

Трубы необходимо предварительно подготовить. В отличие от других металлических или металлопластиковых труб, медь надо не только обрезать, но также и качественно зачистить, убрать все заусеницы и т.д.

Подготовительный этап серьезно влияет на качество итогового результата. Так что к нему следует отнестись со вниманием.

Этапы работы:

• Обрезаем трубу.
• Зачищаем ее концы.
• При необходимости снимаем фаску.
• Калибруем выходное отверстие.
• Вставляем концы труб в готовый фитинг.
• Используем пресс для деформации обжимных гаек.
• Проверяем прочность соединения.

Крайне важно установить фитинг плотно, чтобы концы труб четко прилегали к уплотнительному материалу внутри корпуса. Если этого не сделать, то деформация гаек приведет к разрушению всей конструкции.

Пресс-фитинг становится герметичным в первую очередь из-за использования внутреннего уплотнительного кольца. Обжимные гайки же в этом процессе выполняют функции в большей мере фиксаторов.

Видео

В сюжете - Прессование медных труб

Разборные фитинги

Разборные фитинги имеют некоторые отличия. Во-первых, они сами являются разборными, то есть уплотнительные детали, накидные гайки и корпус необходимо предварительно собрать.

Во-вторых, монтаж фитинга тоже отличается, как и качество соединений. Разборные фитинги сильно напоминают аналоги для стальных труб.

Только для стальных труб применяются детали, что ориентируются преимущественно на резьбовые соединения, в то время как для медных труб разборные обжимные фитинги применяют куда более продвинутые решения.

Модели такого типа действуют за счет возможности частичной деформации трубы. Их разделяют на образцы для:

• Твердых медных труб;
• Мягких медных труб.

Первые используются на трубах с большой толщиной и высокой прочностью. При внимательном осмотре становится ясно, что фитинг мало чем отличается от своего металлопластикового собрата.

Он состоит из корпуса, накидных гаек, ограничителей и уплотнительных колец. Сначала на трубы монтируют ограничители, затем натягивают уплотнительные кольца. После этого остается только соединить их вместе и затянуть гайки.

При взаимодействии с мягкими моделями труб предпочитают использовать конусные уплотнители. Здесь принцип действия основывается на частичной деформации краев трубы. В остальном же процесс и детали идентичны.

Особенности монтажа

Монтировать разборные фитинги можно без применения дополнительных инструментов. Хватит и наличия простого разводного ключа, а также нескольких подручных средств, калибратора, трубореза и т.д.

Этапы работы:

• Обрезаем трубу.
• Снимаем фаску, зачищаем концы.
• Калибруем отверстие.
• Натягиваем на края труб уплотнители, если в этом есть необходимость.
• Собираем фитинг за счет затягивания обжимных гаек.
• Проверяем надежность соединения.

Не стоит перетягивать гайки слишком сильно. Если вы правильно собрали устройство, то достаточно просто вручную закрутить гайку, а затем затянуть ее ключом еще на один оборот, но не более того.

Видео

В сюжете - Монтаж цанговых фитингов
