Балансировочный клапан для системы отопления — ручной и автоматический

Услуги сантехника в Москве и Московской области

Чтобы любая система обогрева работала эффективно, её нужно правильно настроить. По утверждениям специалистов, главным способом регулировки принято считать балансировочный клапан для системы отопления. В этой статье мастер сантехник расскажет о функциях и принципе работы данного устройства, его видах и производителях.

Для чего нужен

Название устройства говорит само за себя – оно применяется для достижения баланса в системе отопления. Первостепенная задача данных операций заключается в равномерной раздаче тепловой энергии во всех контурах обогревательной магистрали. Получается, что каждая из поставленных батарей получит необходимый объём теплового носителя конкретной температуры.
Обратите внимание! Когда речь идёт про регулировку системы, имеется в виду именно предварительный расход теплового носителя для высокоэффективной работы каждого из участков.
Если трубопровод устроен просто, то установить баланс теплового расхода можно, осуществив качественный подбор диаметра труб. Если система сложная, имеет несколько ответвлений, то настройка объёма теплоэнергии на отдельный контур осуществляется с использованием специальных шайб (их смещение даёт возможность установить требуемый диаметр трубы для циркуляции теплового носителя). Однако стоит сказать, что все вышеперечисленные способы являются устаревшими.

В настоящее время в системах обогрева монтируют специальный регулировочный клапан, который собран аналогично вентилю.

Услуги сантехника в Москве и Московской области

Корпус изделия имеет пару штуцеров, что применяются для:
  • Замера давления воды в системе до и после циркуляции через клапан.
  • Подключения особой капиллярной трубки для корректировки его работы.
В процессе замера давления каждый используемый штуцер назначает его величину и значения перепада после прохождения регулятора. Исходя из этих параметров, по инструкции к клапану, можно подсчитать требуемое число поворота рукояти для рационального расхода воды в системе обогрева.
Обратите внимание! Балансировочные клапаны для системы отопления популярных брендов, допустим, компании Данфосс, оснащаются цифровым табло. Пользователь, глядя на панель, может быть в курсе объёма циркулирующей по трубам воды. Однако стоят такие приспособления достаточно дорого.
Виды

Услуги сантехника в Москве и Московской области

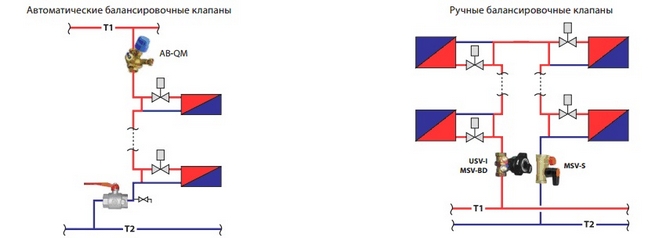

Отталкиваясь от того, какие функции возложены на клапан балансировки, выделяют следующие его виды:

Ручной балансировачный клапан

Клапан ручного типа (статический) обеспечивает оптимальные рабочие свойства при наличии стабильного системного давления, а также предоставляет возможность выключения и опорожнения при помощи дренажного крана отдельных системных элементов, проведение ремонта на участке без отключения всей системы.

Видео

В сюжете - Устройство и принцип работы ручного балансировочного клапана


Автоматический балансировочный клапан

Автоматический балансировочный клапан (динамический) монтируется на обратном контуре. Он соединён трубочкой с запорным краном на линии подачи и удерживает требуемые параметры, изменяет их на допустимые при переменах давления и температурных показателей. Данные клапаны подходят для системного разделения на независимые зоны с различным временем пуска (что отличает их от ручных моделей).

Видео

В сюжете - Автоматическая балансировка системы отопления


Принцип работы

Услуги сантехника в Москве и Московской области

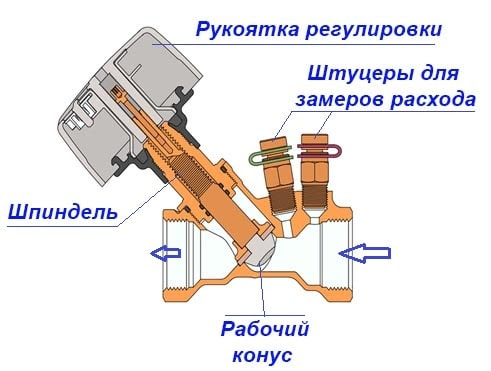

Главное отличие рассматриваемого клапана от запорного в возможности работы при нахождении затвора в промежуточном состоянии. Нужно сказать, что конструкция балансировочного прибора может быть разная. Есть клапаны с расположением штока под углом по отношению к потоку. У них золотник может быть как прямой, так и в форме конуса, цилиндра.

Остановимся на принципе работы клапана с прямым штоком и плоским золотником.

В момент функционирования клапана осуществляется изменение проходного сечения между золотником и седлом. Из-за этого происходит балансировка системы. Золотник находится в плоскости, которая параллельна трубопроводной оси. В это время, в плоскости, которая находится перпендикулярно трубопроводной оси, располагается резьбовый шпиндель с присоединённым золотником. Корпус балансировочного устройства имеет неподвижную резьбовую гайку, что вместе со шпинделем создают ходовую пару.

Из-за вращения рукояти настройки через шпиндель и неподвижную резьбовую гайку передаётся сообщение золотнику. После этого золотник переходит из самого нижнего положение в самое верхнее. При расположении в самом низу золотник присоединяется к седлу в корпусе клапана и таким образом плотно перекрывает поток.

Уплотнение между затвором и седлом, которое создаётся фторопластовыми кольцами, кольцами из резины либо по типу металл-металл (в зависимости от типа применяемого теплового носителя), образует прочное и качественное перекрытие потока. Из-за изменения проходного сечения изменяется и пропускная способность клапана балансировки. Под пропускной способностью (через полностью открытый вентиль, при потере напора в 1 бар) имеется в виду значение, равное расходу (обозначается в м³/ч). Из техпаспорта клапана можно узнать пропускную способность в зависимости от перемены положения затвора.

Услуги сантехника в Москве и Московской области

Где ещё применяется балансировочный клапан

Балансировочный клапан для системы отопления используется для регулировки отдельных ветвей, но это не единственный способ его применения:
  • Устройство можно монтировать на малый контур циркуляции твердотопливного котла в случае его замыкания на буферную ёмкость. Идея в поддержании нагрева жидкости в контуре минимум 60 ºС без применения для этих целей смесительного узла. Однако в данном случае, расход в котловом контуре должен быть выше, чем в отопительном. В этом и задача клапана балансировки, который монтируется на подаче.
  • Второй способ применения – это регулировка подачи жидкости на змеевик бойлера косвенного нагрева. Бойлер обычно присоединяется прямо от котельной. Таким образом, лучше будет ограничить объём воды для подогрева бойлера.
Обратите внимание! Хорошо было бы установить балансировочные клапаны на все системные ответвления, в том числе и на контуры тёплого пола и горячего водоснабжения. Данные действия сделают систему высокоэффективной и обязательно приведут к экономии теплоносителя.
Производители

Услуги сантехника в Москве и Московской области

На рынке можно найти модели рассматриваемых устройств различных компаний, как зарубежных, так и отечественных:
  • BROEN – это компания из Дании. Её серия Ballorex Venturi представлена высокоточными ручными клапанами балансировки. Это устройства, представляющие собой, во-первых, вентиль с настройкой ручного типа, во-вторых, запорный шаровой кран.
  • Vexve – это лидирующая финская компания, которая поставляет на рынок трубопроводную арматуру с 1960 года. На сегодняшний день 80 % всей продукции идёт на экспорт в Италию, Германию, Чехию, Россию, Китай, Литву и другие страны.
  • Danfoss – это компания из Дании, которая с 1933 года занимается производством и выпуском клапанов балансировки статического и динамического типов для разных трубопроводных магистралей инженерного оснащения зданий (отопительных систем, холодного и горячего водяного снабжения вентиляционных и кондиционирующих устройств, горячего и холодного водопроводов). Данфосс – это бесспорный лидер на рынке многих стран, включая РФ.
  • GIACOMINI берёт своё начало в 1951 году. Это итальянский производитель с товарным оборотом около 170 млн. евро, из которых 80 % приходится на зарубежные рынки. Компания имеет три завода в Италии, 18 международных филиалов, 900 сотрудников и каждодневно обрабатывает 90 тонн латуни. Эти показатели ставят GIACOMINI в один ряд с лидерами мирового масштаба в своей сфере выпуска элементов и систем для обогрева, водяного снабжения для использования в жилом и промышленном секторах и сфере услуг.
  • ADL является отечественным производителем в области разработки, производства и поставок инженерного оборудования для секторов ЖКХ и строительства. Компания основана в 1994 году. Её продукция проходит 100 % контроль качества в соответствии с действующей нормативно-технической документации.
Балансировочный клапан для системы отопления – это довольно полезный и востребованный прибор. Однако устанавливать его требуется с умом. Допустим, на нефункционирующие контуры, настроенные при помощи шайб, данный вентиль монтировать нерационально. В случае демонтажа, когда к контурам добавляются новые устройства отопления или ведётся новое строительство, для регулировки необходимо пользоваться балансировочными клапанами.
