Радиаторный ключ — виды, размеры, как сделать своими руками

Радиаторный ключ — это незаменимый инструмент, если вы собираетесь произвести ремонт радиатора. Он предназначен для работы с секционными радиаторами, позволяя легко добавлять или удалять отдельные секции батареи. В этой статье мастер сантехник подробно разберет назначение инструмента, его виды и размеры, критерии выбора, способы самостоятельного изготовления, а также практические советы по использованию. Независимо от того, работаете ли вы со старыми чугунными батареями или современными биметаллическими радиаторами, понимание этих аспектов поможет избежать ошибок и сэкономить время.

Назначение радиаторного ключа

Радиаторный ключ — это специальный инструмент для работы с секционными радиаторами отопления, позволяющий добавлять или снимать отдельные секции батареи. Он захватывает ниппель — соединительный элемент между секциями — и обеспечивает его аккуратное вращение для герметичного соединения или разъединения.

При добавлении секций ключ позволяет надежно затянуть ниппель, предотвращая перекосы. Для алюминиевых и биметаллических радиаторов процесс проходит проще благодаря стандартной резьбе, тогда как чугунные секции требуют больших усилий из-за возможной коррозии и прикипания.

При разборке ключ ослабляет ниппель и обеспечивает отделение секции без повреждений, учитывая чередование правой и левой резьбы, что предотвращает самораскручивание под давлением. Использование подручных инструментов, таких как плоскогубцы или молоток, может вызвать деформацию секций, трещины в коллекторах и утечки теплоносителя.

Радиаторный ключ также облегчает замену поврежденных модулей и очистку батарей от накипи, делая работу безопасной и эффективной.

Виды и размеры радиаторных ключей

Радиаторные ключи классифицируются по конструкции, материалу и предназначению, напрямую зависящему от типа радиатора. Основное деление — ключи для чугунных радиаторов и для биметаллических или алюминиевых моделей. Отличия связаны с диаметром ниппелей и усилием, необходимым для работы: чугунные требуют прочных инструментов из-за коррозии и возможного прикипания, а биметаллические — точных, чтобы не повредить тонкие стенки.

Основные виды ключей:

• Ниппельные ключи (классические). Простая металлическая конструкция с отверстием для ниппеля и лопаткой для вращения. Подходят для старых чугунных радиаторов советского или российского производства, таких как М-140. Длина инструмента обычно 30–50 см, что обеспечивает достаточный рычаг.
• Сборочные ключи с ручкой. Современные модели для биметаллических радиаторов (например, Rifar или Global). Оснащены эргономичной рукояткой и втулкой для фиксации, что удобно при работе в узких пространствах. Диаметр головки составляет 22–35 мм, подходят для радиаторов с 10–15 секциями.
• Универсальные ключи. Комбинированные инструменты с регулируемой головкой или набором насадок, позволяющие работать как с чугунными, так и с биметаллическими секциями. Диаметр ниппельной головки варьируется от 22 до 35 мм, что соответствует большинству стандартов.

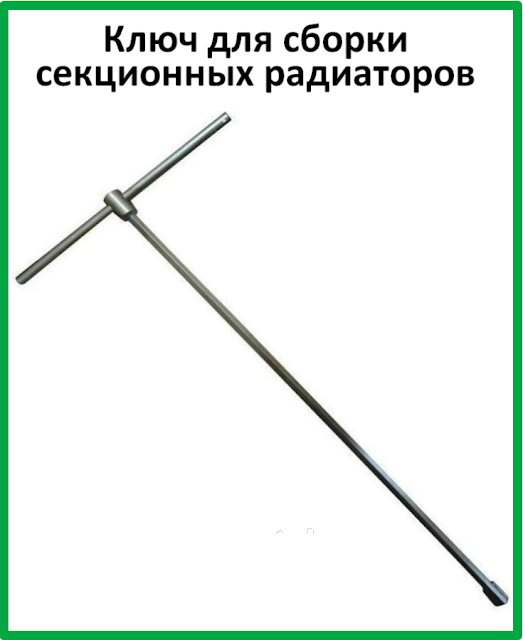

• Радиаторные ключи с Т-образной рукояткой. Профессиональные модели, обеспечивающие больший крутящий момент. Идеальны для разборки «закисших» чугунных радиаторов, где требуется дополнительное усилие, иногда с применением нагрева паяльной лампой.

В России и Европе ключи соответствуют ГОСТ 3126-80 для ниппелей с резьбой М20–М30. Для чугунных радиаторов используется резьба 5/4 дюйма (31,75 мм), а для биметаллических — метрическая 1–1 1/4 дюйма. В США применяются стандарты ANSI/ASME B1.1.

Размеры радиаторных ключей и обзор типичных параметров

Размер радиаторного ключа определяется диаметром ниппеля и длиной рычага. Для различных типов радиаторов существуют свои стандартные параметры:

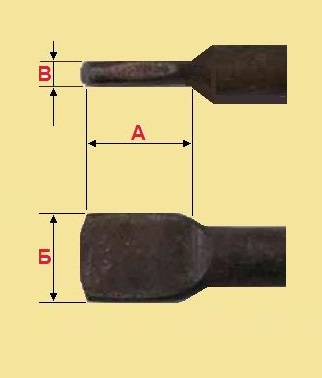

• Чугунные радиаторы: лопатка обычно длиной 30 мм и шириной 22 мм, отверстие под ниппель — 22 мм. Полная длина ключа составляет 40–60 см, что удобно для работы с батареями на 6–10 секций. Пример — ключ для радиатора М-140 с ниппелем 22 мм.
• Биметаллические и алюминиевые радиаторы: ширина головки (зев) — 24–30 мм, диаметр ниппеля — 25–32 мм. Длина ключа колеблется от 25 до 40 см, в зависимости от количества секций и модели радиатора.

Типичный обзор размеров:

• 22 мм: для старых чугунных радиаторов типа М-140; редко встречается у биметаллических моделей.
• 24 мм: универсальный вариант для алюминиевых радиаторов, например Sira.
• 25 мм: стандарт для биметаллических Rifar Base с ручкой.
• 27 мм: для европейских моделей Global с шагом секций 80 мм.
• 30 мм: для чугунных радиаторов серии «Ленинградка», лопатка 30×22 мм.
• 32 мм: для крупных биметаллических батарей (7+ секций), как в моделях Royal Thermo.
• 35 мм: редкий размер, применяется для ретро-радиаторов или нестандартных моделей.

Мелкие размеры (6–8 мм) не относятся к основному зеву ключа, а используются в пазах лопатки или мини-ключах для работы с пробками — это адаптации для небольших и точных работ.

Перед покупкой измерьте диаметр ниппеля штангенциркулем, чтобы выбрать подходящий ключ и избежать повреждений при сборке или разборке радиатора.

Как выбрать радиаторный ключ

Выбор радиаторного ключа требует учета функциональности, долговечности и удобства, чтобы инструмент служил долго и безопасно. Вот подробный алгоритм:

• Определите тип радиатора: для чугунных батарей подходят прочные кованые ключи с лопаткой из стали 45 толщиной 10–12 мм — они выдерживают нагрев и коррозию. Для биметаллических и алюминиевых радиаторов лучше выбирать легкие ключи с антикоррозийным покрытием (хром или никель), чтобы не повредить поверхность.
• Учитывайте количество секций: длина ключа должна быть не менее половины ширины радиатора. Для 6 секций достаточно 30 см, для 10 — около 50 см. Это обеспечивает необходимый рычаг для затяжки без деформации секций.
• Проверьте размеры: измерьте диаметр ниппеля (обычно 22–35 мм). Универсальные модели с набором головок (22/27/32 мм) оптимальны для домашнего использования. Избегайте пластиковых инструментов — они ломаются под нагрузкой.
• Материал и эргономика: отдавайте предпочтение кованой стали или хром-ванадиевой (прочность 800–1000 МПа). Ручки с резиновым покрытием или Т-образной формой снижают усталость рук. Оптимальный вес — 0,5–1,5 кг для баланса и удобства работы.
• Бренд и цена: надежные варианты — Kraftool, Stayer (от 500 руб.), профессиональные — Hazet, Rothenberger (2000+ руб.). Обязательно читайте отзывы: ключ не должен прогибаться при усилии 50–100 Нм.
• Дополнительно: для регулярных работ полезен набор с ключом, ниппелями и смазкой. Обратите внимание на наличие втулки для фиксации и антискользящего покрытия. Если бюджет ограничен, универсальный ключ за 800–1500 руб. станет хорошим стартом.
• Ошибки при выборе: не используйте короткий ключ для больших радиаторов — это может сорвать резьбу. Перед работой протестируйте инструмент на свободном ниппеле.

Как сделать радиаторный ключ своими руками

Самодельный радиаторный ключ — экономичный вариант стоимостью 200–500 руб., если нет возможности купить готовый инструмент. Основной способ изготовления — из стальной арматуры или переделка старого инструмента. Важно соблюдать технику безопасности: работать в перчатках и защитных очках, использовать устойчивую наковальню, чтобы избежать травм.

Необходимые материалы:

• Стальная арматура Ø12–18 мм, длина 40–60 см (для рычага).
• Или старый газовый ключ/труба Ø20–25 мм.
• Графитовая смазка, наждачная бумага.

Инструменты:

• Болгарка или ножовка, дрель с наборами сверл 22–32 мм, напильник.
• Автоген или газовая горелка, молот, наковальня.
• Тиски, штангенциркуль.

Пошаговая инструкция по ковке из арматуры:

• Подготовка заготовки: Отрежьте арматуру до нужной длины (не менее 40 см для 6 секций) и очистите от ржавчины. Измерьте диаметр ниппеля радиатора — это будет размер будущего отверстия.

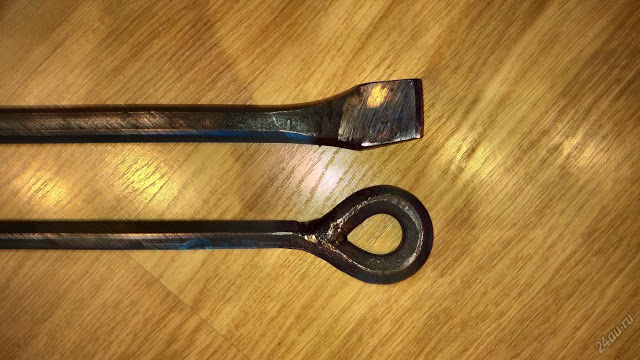

• Формирование лопатки: Зафиксируйте конец заготовки в тисках, нагрейте автогеном до красного каления (800–1000°C). На наковальне расплющите молотом кончик, формируя лопатку длиной 30 мм, шириной 25 мм и толщиной 5–8 мм. Работайте в проветриваемом помещении, используя защитный щиток — искры опасны.
• Создание паза и отверстия: Охладите заготовку водой. С помощью напильника вырежьте паз для захвата ниппеля (глубина 5 мм). Просверлите отверстие диаметром на 1 мм больше ниппеля для легкого вращения, затем обработайте края напильником.
• Обработка рукоятки: На другом конце можно сделать петлю с помощью нагрева и сгиба молотом или обмотать тру
• Адаптация старого инструмента: Старый газовый ключ можно отпилить и напильником подогнать под диаметр ниппеля 22–32 мм. Трубу можно дополнить болтом с резьбой как осью и приварить лопатку.
• Финиш и тест: Отшлифуйте и смажьте ключ. Проверьте на свободном ниппеле — вращение должно быть плавным, без заеданий. Время изготовления — 1–2 часа.

Не перегревайте (риск трещин), работайте вдвоем для фиксации. Готовый ключ держит 50–80 Нм — хватит для 90% задач.

Практические советы по использованию радиаторного ключа

Правильное применение радиаторного ключа значительно снижает риски срыва резьбы, повреждения секций и травм при работе с батареями.

Ниже — подробные рекомендации:

• Подготовка. Перед началом отключите отопление и слейте воду, чтобы давление в системе было нулевым. Наденьте защитные перчатки и очки. Очистите ниппели от грязи и нанесите смазку (например, WD-40). Определите направление резьбы: правая закручивается по часовой стрелке, левая — против (они чередуются в секционных радиаторах).
• Разборка. Вставьте ключ так, чтобы лопатка вошла в паз ниппеля, а стержень — в отверстие. Вращайте плавно, небольшими шагами (по 1/4 оборота), чередуя стороны. Если ниппель прикипел, аккуратно нагрейте его паяльной лампой (для биметалла не выше 200 °C). При необходимости увеличьте рычаг с помощью трубы (20–30 см), но не превышайте момент 30–50 Нм. Для безопасности фиксируйте радиатор клиньями, чтобы секции не упали.
• Сборка. Процесс обратный: вставляйте ключ и равномерно затягивайте ниппели (момент 20–40 Нм). Используйте прокладки из паронита толщиной 1–2 мм для герметичности. Следите за выравниванием секций: перекос более 2 мм может вызвать утечки.
• Безопасность. Работайте вдвоем: один держит секцию, другой вращает ключ. Избегайте ударов по инструменту — только вращение. Если ключ скользит, подточите его напильником. После работы протирайте инструмент и храните в сухом месте.

Имейте в виду, что разборка современных радиаторов проходит значительно легче, чем демонтаж старых чугунных моделей. Если чугунные крепления прикипели, перед работой их рекомендуется прогреть паяльной лампой. Также помните: готовый ключ при необходимости можно подкорректировать и подточить на месте с помощью болгарки. Соблюдение этих правил сокращает время работы на 50% и снижает риски повреждений на 80%.

Заключение

Радиаторный ключ — незаменимый инструмент для сборки и разборки батарей. Он позволяет безопасно регулировать теплоотдачу, экономит время и деньги, предотвращает протечки и повреждения. Для дома подходят универсальные ключи 27–32 мм из кованой стали. Для разовых работ можно сделать самодельный из арматуры. Всегда смазывайте ниппели, соблюдайте технику безопасности и проверяйте прочность инструмента — это продлевает срок службы радиаторов и обеспечивает комфортное отопление.
