Разбираемся в конструкции клиновой задвижки

Задвижка клиновая – это разновидность трубопроводной арматуры, предназначенная для тонкой регулировки силы и состояния носителя в трубопроводе. Регулировать потоки можно любого уровня, начиная от малогабаритных труб в системе водоснабжения частного дома, и заканчивая масштабными ветками промышленного назначения. Собственно, благодаря такой своей мобильности и практичности задвижки и стали столь популярны среди. В статье мастер сантехник рассмотрит конструкцию клиновой задвижки.

Особенности конструкции

Задвижек в современной промышленности хватает, равно как и их разновидностей. Встречаются модели стандартные, с обрезным или обрезиненным клином, угловые и т. д. У всех них есть свои различия, но их всего несколько, а вот общих сторон намного больше.

Задвижка клинового типа состоит из:

• Корпуса.
• Клинового запорного механизма.
• Уплотнителей.
• Вентиля.
• Привода передачи усилий.

Корпус устройства практически ничем не отличается от аналогичного у клапанов, куда более распространенных и известных в силу их конструктивных особенностей.

Единственное серьезное отличие – расширение в области под вентилем, где клин и находится пока задвижка в открытом положении. Это своего рода отсек для хранения запорного элемента.

Избежать подобных ухищрений нельзя, так как в отличие от обычных клапанов, задвижка должна контролировать уровень потока, а не просто перекрывать его из одного крайнего положение в другое.

Клин – главный отличительный элемент, являет собой металлический диск. Используется в качестве базового запорного механизма. Преимущество клина и клиновых запорных фитинов, в том числе и задвижек – в возможности беспрепятственно устанавливать его в любые положения.

Обычный клапан либо открывает движение потока, либо закрывает. Запорным элементом в нем выступает шаровый механизм либо его аналоги. Повернуть блокирующий элемент в полуоткрытое положение нельзя.

Другое дело – клиновый механизм. В нем клин расположен так, что сила потока и давление в системе на него никак не влияет. С помощью запорного элемента такого типа мы можем, к примеру, ослабить движение потока наполовину, уменьшив количество жидкости на другой стороне на 50 процентов.

Причем находиться в промежуточном положении клин может столько времени, сколько вам потребуется. Никакого отрицательного влияния на механизм нет.

Дабы конструкция не протекала, все слабые места оборудуют прорезиненными прокладками. Особенное внимание уделяют клиновым седлам и самому клину. Так, задвижки с обрезиненным запорным элементом и его седельной части, по праву считаются куда более надежными и долговечными.

Вентиль позволяет человеку в считаные секунды изменить положение клина, от полностью скрытого, до блокирующего. Смена положения осуществляется за счет вращения по часовой стрелке. Вращение передает усилие на внутренний привод, а тот уже толкает сам клин.

Сферы применения

Назначение клиновых фитингов таково, что закупить их можно для любых трубопроводов. Однако реальная сфера его применения открывается в промышленности.

Клиновые задвижки стоят дорого. Они на порядок дороже клапанов, так как предоставляют продвинутый функционал, в разы надежнее и проще в обслуживании.

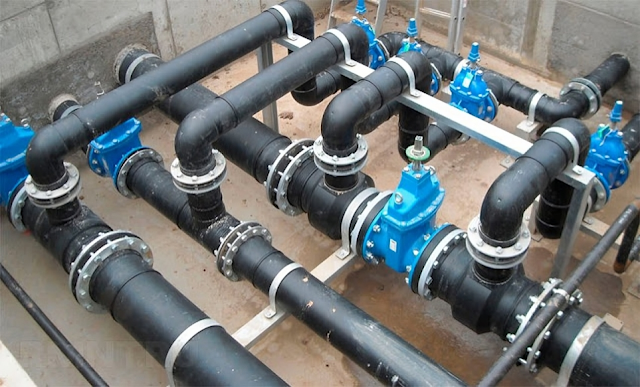

Их спроектировали для удобного применения на трубопроводах любого образца. Соответственно основное направление – различного рода магистральные ветки водоснабжения, газопроводы, теплотрассы и т.д.

Здесь задвижка раскрывает свой потенциал в полной мере. Более того, из них образуют своего рода кластеры, частично отрезая логические участки труб. В итоге образуется секторная система распределения, где над каждым участком у рабочих есть полный контроль. Любая авария легко локализуется, любые изменения в давлении или производительности так же легко вводятся в действие благодаря повороту всего нескольких вентилей.

Виды и свойства

Как мы уже отмечали выше, конструкция у задвижек может отличаться в зависимости от их разновидности. Различия, по правде говоря, незначительные, но все же имеют некоторый вес.

Так, основные различия между задвижками касаются способа их установки. Способ установки же в свою очередь оказывает влияние на тип корпуса.

Так, клиновая задвижка бывает:

• Фланцевая;
• Муфтовая.

Фланцевая задвижка подразумевает монтаж устройства на фланцы, специально придуманные для промышленности соединительные гнезда.

Фланцами широко пользуются в трубопроводах с номинальным сечением выше ДУ50, то есть там, где средний диаметр трубопровода выше 50 мм.

В промышленности же альтернативы фланцам и вовсе не найти. В отличие от муфтовых соединений, они намного надежнее, практичнее, дают хороший уровень герметизации и это с учетом возможности быстро разобрать фланец без ущерба для составляющих трубы.

Муфтовая клиновая задвижка предусматривает монтаж по более привычной для обычных сантехников схеме. Она может быть резьбовой или приварной в зависимости от конкретного типа трубы и способа сборки.

Используемые материалы

Стоящий рассмотрения вопрос – материал исполнения задвижки. Клиновые изделия бывают:

• Латунные;
• Стальные.

Пластиковые модели не встречаются, так как не обладают должным уровнем прочности. Чугунные нынче тоже используются редко. Цена у них не сильно привлекательная, они много весят, склонны к появлению трещин и разрушению (как и вся продукция из чугуна).

Другое дело – стальные и латунные детали. Так уж принято, что латунные задвижки, делают преимущественно для частных систем водоснабжения. Практически любая муфтовая задвижка выполнена из латуни.

Стальные образцы чаще закупают для промышленных трубопроводов. Стальная продукция отличается прочностью и, если ее правильно обработать и эксплуатировать, долговечностью. В промышленности же обновления происходят почти постоянно, поэтому характеристик стальных клапанов и задвижек вполне хватает.

Диаметры и размеры

Осталось рассмотреть рабочие диаметры. Оборудование клинового типа является разновидностью клапанных запорных арматур. Соответственно нормируют его так же, как и сами клапана.

Для унификации стандартов используют маркировку. Например, маркировка ДУ50 означает, что перед нами изделие с диаметром условного прохода, что равняется примерно 50 мм.

Не факт, что размер сечения будет именно таким. Иногда он отличается на несколько миллиметров в меньшую сторону. Но это не должно вас волновать. Все трубы и фитинги, особенно промышленные производится по одним стандартам, где ДУ равен одним и тем же показателям.

Единственное что нужно действительно учитывать, так это соответствие соединяемых изделий друг с другом. Если клиновый фитинг имеет ДУ50, то монтировать его можно только на трубопроводы с такой же спецификацией.

Видео

В сюжете - Принцип действия и конструкция клиновой задвижки.
