Запускаем систему без ошибок. В этой статье мастер сантехник расскажет, как заполнить теплоносителем водяной теплый пол, разными способами, а вы сможете оценить свои силы.

Основные моменты ввода в эксплуатацию тёплого водяного пола

Сроки и режим первого запуска тёплого водяного пола зависит собственно от вида тёплого пола. Если теплый пол на деревянной основе или настильной системе, то после заполнения системы теплоносителем, можно сразу осуществлять настройку и вывод в рабочий температурный режим. Если у вас именно такой пол, то данная статья всё равно будет вам полезна, потому, что ниже мы поговорим об основных моментах заполнения и общих настройках системы.

Если же вы стали счастливым обладателем водяного пола на основе бетонной стяжки, то действия по запуску будут отличаться. К моменту первого включения стяжка пола должна окончательно набрать прочность и основная часть влаги испариться из неё. Это порядка 30 дней от момента её заливки.

Порядок ввода в эксплуатацию тёплого водяного пола

Первый запуск тёплого водяного пола можно разделить на три этапа:

Заполнение системы тёплого пола теплоносителем

Если вы следовали всем рекомендациям нашего сайта, то должны помнить, что процесс монтажа теплого пола предусматривает опрессовку системы перед заливкой стяжки пола или настилом напольного покрытия (если это деревянный пол или настильный).

Кто не в курсе о чем речь, советуем прочитать. Так вот, одним из способов опрессовки, является опрессовка тёплого водяного пола водой. Поэтому, если вы следовали этому способу, то в принципе у вас половина дела уже сделано. Водой заполнена система трубок пола, остается заполнить оставшуюся часть отопления водой, в которую входит котел и радиаторы, если они имеются. Другой вопрос, когда опрессовывание производилось воздухом, либо вообще не производилось, либо вместо воды планируется в качестве теплоносителя использовать специальную незамерзающую жидкость для отопления. В последнем случае вам придется слить всю воду из теплого пола, использованную для опрессовки.

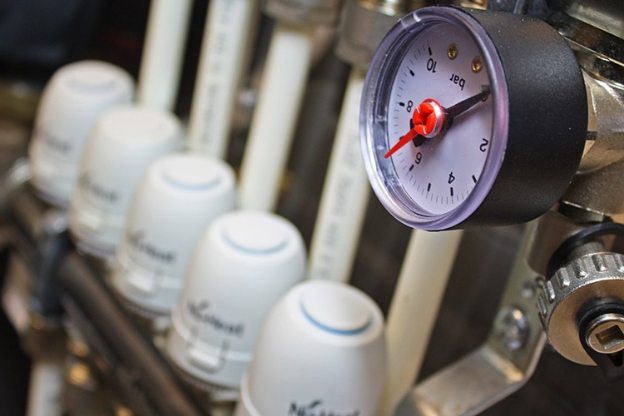

Перед заполнением тёплого пола теплоносителем все краны, которые должны быть открыты во время эксплуатации отопления нужно открыть. В это входит:

Вентили контуров, либо расходомеры, которые стоят на коллекторе
Запорные краны подающей и обратной трубы коллектора
Трехходовой клапан смесительного узла теплого пола
Автоматические воздухоотводчики на коллекторе и других участках отопления

Если на трехходовом клапане установлена термостатическая головка, выставите показатели на ней на максимальное значение. При его отсутствии выкрутите вентиль по максимуму.

Дальнейшие действия зависят от того, что вы планируете залить в систему, воду или антифриз, а так же какая у вас система отопления открытого или закрытого типа.

Рассмотрим вариант заполнения закрытого типа отопления, имеющую подпитку от системы водоснабжения.

Заполнение тёплого пола с закрытой системой отопления

Для этого, как уже было сказано открываем все вентили гребенки тёплого пола и вентиль подпитки отопления от водоснабжения. При этом вы услышите звук движущейся воды по трубам и выхода воздуха из автоматических воздухоотводчиков. Ждите пока воздух перестанет выходить из автоудалителей. После прекращения всех звуков, включите циркуляционный насос тёплого пола. Начнут опять срабатывать воздухоотводчики, будет слышен звук прохождения воздуха через циркуляционный насос. В таком режиме гоняйте насос несколько минут, пока основная часть воздуха не выйдет из системы.

Далее закройте все вентили или расходомеры (зависит от вашего коллектора), кроме одного. Это нужно для того, что бы основной напор насоса сконцентрировать в одной петле и воздух под давлением вышел с петли открытого контура. Гоняйте контур до тех пор, пока перестанет слышен звук пузырей. Как только это произошло, откройте вентиль следующей петли и закройте предыдущий. Так «прокачайте» все имеющиеся контуры. По завершении прокачки последней петли, можно открыть все предыдущие. Если в системе отопления имеются радиаторы без автоматических воздухоудалителей, обязательно спустите с них воздух с помощью имеющегося специального крана маевского на радиаторе.

На этом система отопления, включающая в себя водяной теплый пол, считается заполненной и можно осуществлять ввод тёплого пола в эксплуатацию. Но об этом чуть ниже. Сначала рассмотрим ещё варианты заполнения тёплого пола и всей системы при других обстоятельствах.

Заполнение теплого пола с открытой системой отопления

Открытая система отопления считается, когда система имеет расширительный бак, открытого типа в верхней точке всего отопления, куда постоянно доливается теплоноситель по мере его испарения.

Для заполнения такой системы нужно иметь как минимум сливной кран в нижней точке системы отопления. Заливка производится через него, с помощью шланга идущего от водоснабжения. Но правильным вариантом будет сначала заполнить теплый пол через специальные краны на коллекторе, предназначенные для заполнения и слива системы, опять же по средством шланга.

Заполнение контуров теплого пола осуществляется по такой же методике, как и у закрытого типа. Только здесь можно сразу продавить систему до тех пор, пока в расширительном бачке не появится вода. По мере выхода воздуха из теплого пола и системы в целом необходимо время от времени включать воду, так как уровень её будет падать. Не забывайте извлекать воздух из радиаторов при их наличии.

Заполнение системы отопления и тёплого пола антифризом

Антифриз в системе отопления обладает одним хорошим плюсом. Он не замерзнет при отрицательных температурах в помещении. Что становится особо актуально при непостоянном проживании в помещении, например это загородный дом, куда хозяева приезжают на выходные, а между приездами отключают котёл, либо котёл стоит твердотопливный, требующий постоянного закладывания топлива. При наличии ещё и тёплого пола в таком доме это становится ещё актуальней. Если с обычной трубной или радиаторной системы воду просто слить, то с тёплого водяного пола это является своего рода проблемой.

Этим способом можно заливать не только антифриз, но и обычную воду. Например когда рядом нет водоснабжения, либо вода в водопроводе содержит большое количество солей, что не очень хорошо для системы отопления. Поэтому берут воду, например чистую талую и заполняют ей систему отопления.

Для выполнения этой работы вам понадобится специальный опрессовщик, который можно взять в аренду в специализирующей на этом фирме. Покупать ради одного раза его не стоит.

Шланг от опрессовщика подключается к подающему коллектору, заливается антифриз или вода в ванну опрессовщика и начинаете накачивать, доливая в ванночку опрессовщика по мере необходимости теплоноситель. При этом вы будете слышать звук выходящего воздуха из воздухоотводчиков. Заполняется также каждый контур отдельно. После заполнения всей системы, можете включить насос для того, чтобы выгнать оставшийся воздух. При этом можете «поиграться» с закрытием контуров для лучшего напора в отдельных петлях.

Если так уж случилось, что вы не смогли найти специальный опрессовщик, можете воспользоваться обычным вибрационным насосом на подобии «ручеёк» или «малыш».

Только нужно брать насос с нижним забором воды. Насос погружается например в ведро. Следите за тем, что бы он находился во время работы постоянно полностью в теплоносителе, что бы не перегревался. Хоть производители этих насосов не упоминают, что он предназначен для этих целей, он прекрасно справится со своей задачей, даже ещё быстрее опрессовщика. Только промойте его хорошо в чистой воде от антифриза, что бы случайно не начать качать им потом питьевую воду.

Настройка системы тёплого пола

После заполнения тёплого пола и всей системы отопления теплоносителем, переведите трехходовой клапан смесительного узла в минимальное положение. При наличии на коллекторе расходомеров распределите потоки теплоносителя с учетом длины контуров пола. Делается это при работающим циркуляционном насосе.

На расходомере есть шкала литры/минуту.

Допустим производительность насоса 500 литров час. В полу общая длинна контуров 500 метров. Получается на один метр трубы требуется 1 литр теплоносителя в час. Если длина контура 120 метров это 120 литров в час. 120 л ÷ 60 минут, получаем 2 литра в минуту требуется контуру. Выставляем на расходомере этот показатель на данном контуре.

Обращаем внимание! Теплый пол имеет гидросопротивление, поэтому это может отличаться от заявленной производителем производительности насоса. Поэтому полученные результаты возможно придется немного занизить. В любом случае всё станет ясно, когда все расходомеры будут отрегулированы. Возможно придется в каждом контуре оставить на 0.2 л/мин меньше расчетных.

При отсутствии расходомеров потребуется пойти другим путем. Заводские коллектора имеют специальные клапана, на которые имеется возможность накручивать термоголовки или сервопривода. При отсутствии их, на них имеется специальные колпачки с резьбой. В инструкции к настройке коллектора имеется информация о количестве оборотов, которое требуется открыть для каждого контура в зависимости от длинны контура. Поэтому следуйте этим инструкциям.

Другое дело, когда коллектор собран своими руками и имеет обычные вентили для регулировки. Поэтому сначала производится предварительная настройка с учетом уже известной длины каждого контура так сказать «интуитивно», а после запуска системы на «ощупь» проверяем температур трубы идущую к обратному коллектору. Те контура которые меньше прогрелись или вообще холодные открываем больше, а противоположные (прогретые) наоборот необходимо «придушить» путем частичного закрытия вентиля. После каждой регулировки, необходимо несколько часов времени, что бы стяжка прогрелась, прежде чем проверять снова. Регулировка производится до те пор, пока вы не добьетесь примерно одинакового прогрева каждого контура.

Прогревание и сушка стяжки тёплого пола

Ввод тёплого пола в эксплуатацию подразумевает сушку стяжки пола. Поэтому до первого запуска ни о каком напольном покрытии речи быть не может, так как это плохо скажется в общем. Стяжку нужно сначала высушить, а потом только стелить напольное покрытие. Начинают сушку с температурой входящего теплоносителя в пол примерно 20 C. Каждые сутки температуру поднимают на 5 C, пока она не сравняется с рабочей температурой теплого пола. Для каждого помещения она разная. В среднем это 45 C. Такая постепенность необходима для более равномерного прогрева и просыхания стяжки пола и предотвращения её растрескивания.

После прогрева и просыхания стяжки пола уже можно стелить напольное покрытие. Как видите ничего сложно в этом нет. Возможно придется потом ещё более тонко настраивать потоки теплоносителя для разных помещений, но для первого запуска тёплого водяного пола описанных здесь действий вполне достаточно.
