Предохранительный клапан для водонагревателя — устройство и принцип работы

Устанавливая накопительный бойлер, обязательно нужно позаботиться о безопасности эксплуатации и приобрести предохранительный клапан, который оберегает устройство от скачков давления. Что представляет собой предохранительный клапан? Почему эта деталь так необходима водонагревателю? Как ее выбрать и установить? В статье мастер сантехник ответит на эти вопросы.

Для чего нужен

Когда вода нагревается, она расширяется и увеличивается в объеме, а давление, соответственно, повышается. Если оно превысит уровень прочности бойлера, то он попросту взорвется. Для того, чтобы этого не произошло, устанавливается предохранительный клапан. Он не позволяет давлению внутри нагревателя подниматься выше нормы.

Помимо защиты от возможной аварии, клапан выполняет следующие функции:

• Не позволяет тёплой воде возвращаться из бака в водопровод;
• Защищает от гидроударов;
• Если произойдет отключение водоснабжения, не нужно будет заново заполнять емкость водой.

Обратите внимание! Если вы думаете, что ваше устройство защитит терморегулятор, то вы заблуждаетесь. Они осуществляют контроль за степенью нагрева воды и не позволяют ей закипать. Однако, как и любой другой прибор, они могут выйти из строя, в результате чего, последствия будут необратимы. Поэтому не стоит рисковать

Как устроен и работает

Говоря о предохранительном клапане для водонагревателя, лучше употреблять словосочетание «система клапанов», т.к. их в устройстве два.

Находятся они в латунном или никелированном корпусе. Внизу корпуса установлен обратный клапан, который в момент понижения давления в системе, предотвращает отток воды из водонагревателя. В перпендикулярной ветви находится второй клапан, благодаря которому в момент повышения давления, часть воды выпускается через штуцер.

Принцип работы:

• Пока давление в норме, клапан закрыт и не позволяет жидкости вытекать наружу, как только оно становится равным давлению в водопроводе, пружина поджимает пластину к выступам корпуса и перекрывает поток воды.
• Когда включен нагрев, температура воды постепенно увеличивается, вместе с ней повышается и давление.
• Как только давление превышает силу пружины, открывается выход к штуцеру, через который сливается лишняя вода. Когда давление нормализуется, пружина закрывает проход и стекание воды приостанавливается.

Исходя из принципа функционирования, становится ясно, что вода из штуцера будет постоянно капать. Для отвода сливающейся жидкости, на патрубок нужно надеть трубку соответствующего диаметра и закрепить ее при помощи хомута. Давление, необходимое для нормальной работы водонагревателя — 6-10 Бар.

Обратите внимание! Трубка на штуцер должна быть прозрачной, чтобы вы могли контролировать процесс функционирования прибора

Видео

В сюжете - Мастер доходчиво разберет зачем нужен предохранительный клапан?

Виды

Обычные предохранительные клапаны внешне схожи и отличаются лишь мелкими деталями, но именно они отвечают за практичность использования.

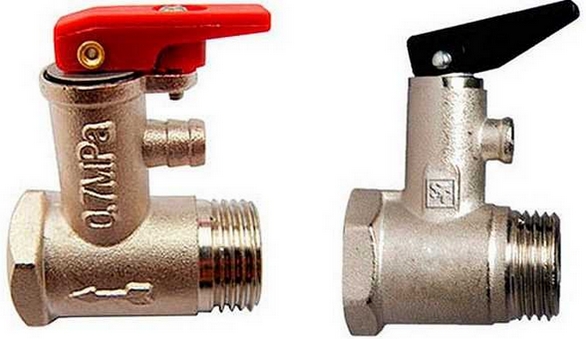

На рисунке представлены два предохранительных клапана со спускными рычагами. Они позволяют осуществлять проверку (нужно проводить ежемесячно) работоспособности устройства.

Различие между двумя представленными модификациями заключается в том, что у образца на фото слева рычажок крепится при помощи винта, благодаря чему исключается возможность случайного открытия или полного сброса воды.

Еще одно несоответствие: форма штуцера. У образца слева штуцер продолговатый, нелинейной формы. На него легко надевается шланг и длины достаточно для установки хомута. А вот штуцер у правой модели — короткий, с расширением к концу. На такой экземпляр будет очень сложно натянуть хомут.

На следующем рисунке изображён сбросной клапан без флажка принудительного сброса давления. Модель слева в верхней части имеет резьбовую крышку. При необходимости ее можно открутить и очистить от всевозможных засорений.

Образец справа — является худшим из вариантов, т.к. его нельзя обслуживать. Единственный плюс подобных моделей — низкая цена.

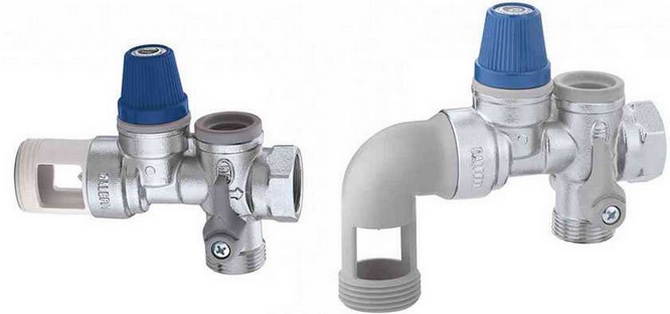

Приведенные выше модели подходят для водонагревателей, объем которых 50-60 литров. Для бойлеров большего объема подходят другие модели со встроенными дополнительными устройствами: шаровым краном или манометром, которые контролируют давление.

В таких устройствах штуцер для сброса воды со штатной резьбой, поэтому крепление прочное. Подобные модели отличаются высоким качеством и надежностью, поэтому и стоят недешево.

Как выбрать

Осуществляя выбор предохранительного клапана для водонагревателя, уделяйте внимание таким компонентам:

• Температура, на которую он рассчитан;
• Резьбовые соединения (обычно это половина дюйма);
• Давление;
• Предусмотрена ли в конструкции ручка для принудительного слива.

Приобретая сбросной клапан, обязательно уточняйте его давление, т.к. это один из самых важных показателей. Если вы купите прибор с меньшей величиной — вам постоянно придется сталкиваться с проблемой протекания воды. Если с большей — то он может быть бесполезен и не защитит емкость от взрыва.

Обратите внимание! Понадобится и монтаж фильтра для воды, который обезопасит водонагреватель

Монтаж

Перед тем, как начать монтаж предохранительного клапана для водонагревателя, обязательно слейте воду из устройства и отключите его.

Местом расположения устройства выступает вход холодной воды в бойлер. Процесс установки достаточно простой: ключом на 3-4 оборота с применением уплотнителей, вторым резьбовым концом клапан подсоединяется к водопроводной холодной системе.

Обратите внимание! Обязательно проверяйте направление поступающей воды — на корпусе клапана оно отмечено стрелкой

В случае, если водопроводное давление постоянно скачет и часто превышает норму, то предварительно нужно установить водяной редуктор.

Время от времени из клапана подтекает вода. Это абсолютно нормальное явление, которое говорит о нормальной работе бойлера, однако не всем это нравится. В таком случае дренажный патрубок надо соединить с канализационной системой посредством гибкого прозрачного шланга, который позволит контролировать работоспособность устройства.

Некоторые обыватели не хотят, чтобы клапан был на виду и размещают его подальше от водонагревателя. Такие манипуляции вполне применимы, но при соблюдении двух важных условий:

• На расстоянии между клапаном и входом в бойлер нельзя монтировать запорные устройства;
• Длинный вертикальный участок водопровода сам по себе увеличит давление на клапане и может произойти совсем не нужное подтекание.

Обратите внимание! Расстояние между клапаном и бойлером должно составлять не более 2 м

Почему капает вода из крана

Капающая вода сигнализирует о неисправности детали, но даже если вода капает под большим напором, не стоит заранее паниковать. Это может быть спровоцировано несколькими причинами:

• Плохо настроена жесткость пружины;
• Давление в трубопроводе превышает норму.

В первом случае неисправность могла возникнуть из-за того, что установку осуществлялили непрофессионалы. Многие обратные клапаны изготавливаются с учетом возможности менять заводские настройки жесткости пружины. Настраивать жесткость должен специалист. Если же настройки не менялись, то скорее всего пружина ослабла, в таком случае — целесообразно осуществить замену на новый.

Если же причина поломки кроется в повышенном давлении в трубопроводе, то перед тем, как устанавливать предохранительный клапан, рекомендуется установить редукционный.

Обратите внимание! При избыточном давлении в трубопроводе, вы можете установить редукционный клапан на входе в квартиру, так вы разом защитите все приборы в своем жилище

Видео

В сюжете - Как правильно установить предохранительный клапан для накопительного водонагревателя

На приобретение предохранительного клапана вы потратите совсем немного средств, а получите безопасность и долгий срок службы водонагревателя.

В продолжение темы посмотрите также наш обзор Какое лучше выбрать внутреннее покрытие бака водонагревателя
