Стабилизатор напряжения и источник бесперебойного питания для газового котла

Современные газовые котлы представляют собой высокотехнологичные устройства, которые реагируют даже на самые минимальные перепады напряжения в сети, работа этих агрегатов всецело находится под контролем электроники. Чтобы оборудование преждевременно не вышло из строя, нужно задуматься о защите своего агрегата и приобрести стабилизатор напряжения или источник бесперебойного питания для котла отопления. О них расскажет мастер сантехник в этой статье.

Зачем нужен стабилизатор

По статистике, большинство неисправностей происходит из-за перепадов напряжения в питающей электрической сети. Для питания систем управления и автоматики нужно переменное напряжение синусоидальной формы, которое может отходить от нормы 220 В не более чем на 5-6 %. А обеспечить такие показатели можно только с помощью надежного стабилизатора.

К сожалению, приходится констатировать, что российские электросети отнюдь не высокого качества, а, наоборот, очень низкого. Виной тому является устаревшее оборудование, а также нарушения и ошибки, допускаемые при монтаже. В повседневной жизни пользователи газового отопительного оборудования нередко сталкиваются с такой проблемой, как скачки напряжения.

Причиной их может стать гроза, включение в розетку мощных приборов, например микроволновых печей, холодильников, электрообогревателей и т.д. От таких явлений никто не застрахован, и каждое из них может послужить поводом к поломке системы вашего оборудования, поэтому пренебрегать покупкой стабилизатора для котла ни в коем случает не стоит.

Виды стабилизаторов напряжения и их характеристики

Прежде чем выбрать стабилизатор напряжения для газового котла, первостепенно надо ознакомиться с видами данных приборов, с особенностями их работы, оценить все достоинства и недостатки и определиться с наиболее подходящим для вас вариантом.

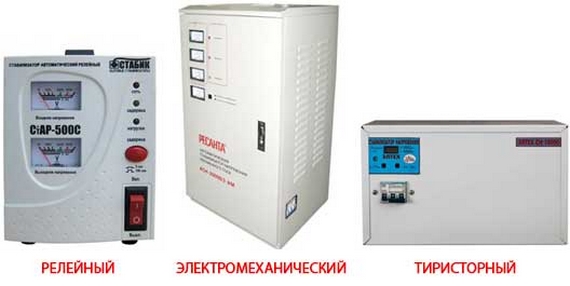

Дифференцируются стабилизаторы по различным критериям. Например, по принципу размещения: агрегаты бывают навесными (вешаются на стену) или напольными (размещаются на полу). Выпускаются стабилизаторы, которые работают от постоянного или переменного тока, однофазные или трехфазные. Но главный критерий, на основе которого происходит разделение данных агрегатов, — способ переключения обмоток.

Следовательно, исходя из данного принципа, выделяют следующие виды стабилизаторов напряжения, которое получили наибольшее распространение:

• Релейные;
• Электромеханические (сервоприводные);
• Тористорные (электронные);
• Инверторные.

Релейные

В приборах такого типа, переключение обмоток вольтодобавочной катушки осуществляется при помощи реле. От того сколько обмоток используется будет зависеть точность стабилизации.

Релейные стабилизаторы надежны и качественны, при этом недорогие и имеют следующие параметры:

• Регулировка напряжения – ступенчатая;
• Точность установки – 5-8%;
• Номинальное входное напряжение – от 190 до 250 В.

Их явные достоинства в том, что:

• Приборы не нуждаются в обслуживании;
• При изменении входного сигнала переключения совершаются с высокой скоростью;
• Обладают быстрой реакцией;
• Имеют низкую цену.

Обратите внимание! Главный недостаток: ступенчатое регулирование напряжения на выходе, что уменьшает срок применения релейных стабилизаторов.

Сервоприводные

Строение такого типа стабилизатора: катушка со встроенным электродвигателем, по обмоткам агрегата с помощью сервопривода осуществляется движение бегунка, функционируют они благодаря встроенным устройствам, обеспечивающим работу трансформатора.

Плюсы использования электромеханических стабилизаторов напряжения для газового котла:

• Небольшой размер;
• Приемлемая цена;
• Высокое сохранение работоспособности при различных напряжениях, включая моменты возникновения скачков напряжения от 100 до 120 В.

Минусы:

• Шумность;
• Плохая надежность механики;
• Непродолжительный срок эксплуатации.

Тиристорные

Этот тип стабилизаторов характеризуется высоким быстродействием. Переключение обмоток осуществляется благодаря тиристорам — полупроводниковым ключам. В состав устройства входит контролер, который сравнивает эталонное напряжение 220 В со входным, и, в случае необходимости, корректирует его.

В работе электронных стабилизаторов можно выделить массу положительных моментов:

• Бесшумность;
• Долговечность;
• Небольшой размер;
• Экономичность потребления энергии.

Единственный недостаток — высокая стоимость.

Инверторные

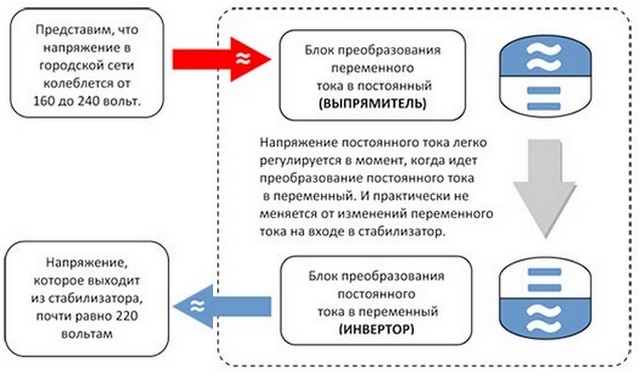

Такой стабилизатор считается самым прогрессивным. Переменное напряжение проходит через фильтр, выпрямляется, определенная энергия запасается в конденсаторе. После чего происходит процесс преобразования постоянного тока в переменный.

Как выбрать стабилизатор напряжения

Чтобы выбрать лучший стабилизатор для газового котла по мощности, надо знать основные требования устройства. Мощность, которую «съедает» котел, указана в его паспортных данных. Обычно, она не выше 200 Вт, но стоит учитывать тот факт, что в то время, когда устройство включается и выключается, она может увеличиваться в 5-6 раз.

Обратите внимание! Чтобы выбрать требуемую мощность стабилизатора для вашего котла отопления, нужно произвести несложные вычисления: умножить цифру из паспорта котла на 5, добавить запас (10 %).

Когда необходимая мощность выявлена, остается только определиться с брендом.

Видео

В сюжете - Как правильно подобрать стабилизатор для котла отопления

Источник бесперебойного питания для котла

ИБП или UPS (источник бесперебойного питания) для газового котла — это специальные устройства, предназначенные для создания непрерывного электрического подключения и защищают котел от перепадов напряжения, а также при необходимости могут заряжать аккумулятор.

Осуществляя выбор источника бесперебойного питания, нужно руководствоваться важным принципом: напряжение, которое он подает должно быть как можно ближе к идеальной синусоиде.

На сегодняшний день, ИБП бывают трех видов:

• off-line;
• on-line;
• line-interactive.

Обратите внимание! Желательно, чтобы ИБП был выполнен по технологии «on-line», поскольку его заслуга ещё и в том, что он «выдает чистый синус» на выходе не только в аккумуляторном режиме, но и при работе от входного сетевого напряжения.

Видео

В сюжете - Как правильно выбрать источник бесперебойного питания (ИБП) для котла

Как определить мощность бесперебойника?

Чтобы определить необходимую мощность бесперебойника для вашего газового котла, в паспорте устройства необходимо найти строку «потребляемая мощность». В среднем она составляет 150-170 Вт. Если в системе есть второй циркуляционный насос, то мощность которую он потребляет надо прибавить к этой цифре.

Обратите внимание! Чтобы проблем в работе ИБП не возникало, запас по мощности должен быть не менее 20-30%.

ИБП для котлов с внешними аккумуляторами

У котлов с внешними аккумуляторами отсутствуют внутренние, однако этот нюанс восполняется мощным зарядным устройством у данных устройств.

Принцип действия таких ИБП для котлов отопления довольно прост: если есть электричество в сети, то прибор контролирует и регулирует напряжение в соответствие с заданными параметрами, а при отсутствии — переключает питание на АКБ.

Устройства разделяются на два вида по типу работы:

• On-Line (дорогой вариант): реорганизует переменное напряжение в постоянное, а затем происходит процесс возврата, и на выходе прибор выдает «чистую» и стабильную синусоиду. Отличается быстрым переключением на АКБ и высоким стандартом напряжения.
• Line-Interactive: в схему включен автотрансформатор, позволяющий регулировать входное напряжение в широком диапазоне.

Чтобы в напряжении электроники котла не было скачков, а также для того, чтобы была налажена длительная самостоятельная работа источников тепла, применяются только источники бесперебойного питания с внешними аккумуляторами. Это объясняется тем, что встроенные аккумуляторы способны обеспечить питание всего лишь на небольшой промежуток времени, примерно 20-30 минут, после чего происходит отключение, и, в худшем случае, заморозка системы отопления.

Обратите внимание! ИБП с внешними аккумуляторами могут поддерживать работоспособность котла в течение 10-12 часов.

Таким образом, можно подытожить вышесказанное:

• Мощность источника бесперебойного питания нужно выбирать с запасом.
• Наиболее оптимальный вариант ИПБ — тип «on-line».
• Желательно чтобы была возможность подключения дополнительных внешних аккумуляторов (должны быть разъемы).

Выбор ИБП для твердотопливного котла является таким же.

Таким образом, правильно подобранный стабилизатор напряжения или источник бесперебойного питания позволит продлить срок службы котла отопления.

Видео

В сюжете - Установка инвертора для котла

В продолжение темы посмотрите также наш обзор Как подключить ИБП к газовому котлу
