Вся информация о чугунных канализационных трубах, стандартах и правилах монтажа

С развитием науки появляется множество новых технологий, однако им не всегда под силу полностью вытеснить со строительного рынка привычные материалы. Это касается монтажа водопровода, а также канализации.

Несмотря на то, что строительный рынок предлагает массу новых материалов, таких как полиэтилен, полипропилен, поливинилхлорид, мастера сантехники продолжают использовать чугунные канализационные трубы для монтажа канализации.

Общие характеристики

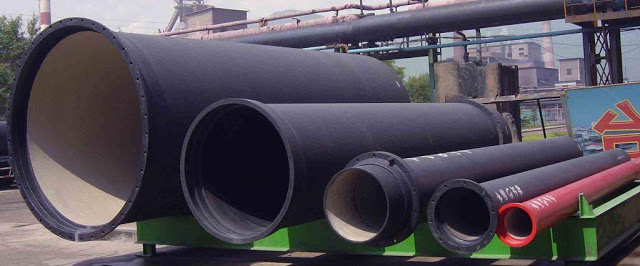

Сегодня труба чугунная канализационная уже не выглядит такой громоздкой и безобразной. Это изделие прошло свои этапы трансформации. Сейчас чугунные трубы имеют ровные гладкие края, также они окрашиваются в разные цвета. К тому же их стали обрабатывать специальным несмываемым антикоррозийным раствором как снаружи, так и внутри.

Как правило, для наружной обработки используют цинк и лак на основе битума, а для внутренней – состав из цементно-песчаной смеси. Все параметры, правила изготовления и эксплуатации, ремонт таких изделий прописываются правилами ГОСТ.

Поскольку чугун, сам по себе прочный, но очень хрупкий материал (собственно из-за этого осложняется их монтаж и демонтаж), он не переносит никаких механических воздействий. Особые трудности вызывает врезка. Поэтому чугунные изделия, в отличие от стальных, не могут изготавливаться прокатным способом. Изготавливают их двумя способами:

• Полу-непрерывное литье. Жидкий металл заливается в кристаллизатор, откуда еще мягкое изделие вытягивается в зону полного остывания, после чего режется на отрезки, требуемые ГОСТ;
• Центробежное литье предусматривает вливание жидкого металла в непрерывно вращающуюся форму, в которой он застывает. Такой способ позволяет создавать различные формы (изгибы, тройники и т.д.). Для этого в еще мягкий чугун производится врезка. Толщина стенок изделия, а, соответственно, и вес в таком случае, зависит от количества влитого металла. Однако следует помнить, что этот параметр так же должен соответствовать правилам ГОСТ.

Чугунные трубы различают по способу монтажа:

• С раструбом – труба, с одной стороны которой предусмотрено расширение для соединения со следующим звеном с помощью уплотнителя;
• Без раструба – ровное изделие. В этом случае для монтажа трубопровода используют стальной хомут с уплотнителем.

Так же чугунные изделия можно разделить на две категории по целевому назначению:

• Бытовые – используются для монтажа частных трубопроводов, они имеют диаметр 50, 100 или 150 мм;
• Напорные – используются для монтажа стояков и центральных трубопроводов, выпускаются с диаметрами до 1000 мм.

Вес чугунной трубы зависит от диаметра (изделие длинной в 2000 мм диаметр 50 мм — имеет вес 11 кг, 100 мм – 25 кг, 150 мм – 41,8 кг). Все эти параметры так же прописываются правилами ГОСТ.

Достоинства и недостатки

Вопрос выбора материалов в строительстве, в первую очередь, дело вкуса. Рассмотрим лишь основные характеристики, которые можно отнести к плюсам или минусам. К плюсам относят:

• Диаметр и вес чугунных труб регламентируется правилами ГОСТ, что упрощает монтаж трубопровода;
• Высокая прочность изделий, обеспечивающаяся способами бесшовного литья. Сроки эксплуатации чугунной канализации или водопровода достигают 50-100 лет;
• Закаленная структура металла позволяет трубопроводу свободно выдерживать любые перепады температур;
• Устойчивость к коррозии или агрессивным средам, благодаря высокотехнологичным покрытиям. Это очень важно, особенно для канализационных систем, которые приходится чистить с помощью кислотных (щелочных) соединений;
• Возможность самостоятельно заделать трещины и сколы в процессе эксплуатации. Их ремонт не вызывает особых сложностей;
• Приемлемая цена;
• Экологичность. Чугун, под воздействием разницы температур, не выделяет токсичных веществ, наносящих вред человеческому здоровью;
• Прекрасная шумоизоляция, благодаря большой толщине стенок.

В процессе эксплуатации чугунные трубы практически не имеют недостатков. Однако их вес и хрупкость значительно осложняют доставку, монтаж и демонтаж чем пластиковых труб водопровода.

Из недостатков следует отметить:

• Большой вес осложняет транспортировку, а так же делает практически невозможным монтаж и демонтаж трубопровода своими руками;
• Врезка в чугунные линии, а также их ремонт — значительно сложнее, чем в случае с полиэтиленом;
• Монтаж, врезка и демонтаж требуют большой осторожности. Для герметизации стыков чугунных труб используют материал, пропитанный расширяющей цементной смесью или расплавленную серу, что делает процесс трудоемким, а также не всегда безопасным;
• Обустройство чугунного трубопровода занимает гораздо больше времени, чем полиэтиленового;
• Необходимость дополнительного оборудования, особенно при обустройстве центральных трубопроводов;
• Порезка изделий и врезка в чугун – процесс довольно сложный;
• Врезка в чугунную трубу, ремонт или другие действия в ее отношении не может производиться ударными инструментами из-за хрупкости металла.

Использовать ли чугун

Взвесив все «за» и «против» в вопросе использования чугуна отметим, что срок службы чугунных канализационных труб, диаметром 50, 100, 150 мм значительно выше любых других материалов.

Не смотря на большой вес изделий, достаточно сложный монтаж, демонтаж или ремонт такой системы, сам процесс эксплуатации можно охарактеризовать оценкой «отлично». Немного потрудившись вы получите экологически чистую, прочную и долговечную канализационную или водопроводную систему.

Стандарты чугунных труб

Вес, диаметр и прочие размеры чугунных канализационных труб, а так же другие требования прописаны в стандартах ГОСТ «Трубы канализационные чугунные и фасонные части к ним» — 6942-98 и 9583-75.

Первая статья прописывает требования к трубам бытового назначения – 50, 100 и 150 мм в диаметре, а вторая требования к напорным изделиям диаметром до 2000 мм.

Бытовые изделия:

• Производятся с раструбами; безраструбные изделия могут изготавливаться только по согласованию с заказчиком;
• ГОСТ регламентирует все диаметры: внутренние, наружные, диаметр раструба;
• Длинна, согласно правилам, может быть равной 750, 1000, 1250, 2000, 2100 и 2200 миллиметров;
• Диаметр не может колебаться более чем на 0,2 мм, а длина более чем на 0,9%;
• Не допускается наличие каких-либо внешних дефектов;
• Края любого из торцов могут быть сглажены или округлены;
• Чугунные трубы поставляются потребителю только после нанесения антикоррозийного покрытия на внутреннюю и внешнюю поверхность;
• В производстве соблюдаются диаметры 50, 100 и 150 мм.

Напорные трубы

Особенности согласно ГОСТ:

• Мерная длина труб может быть в пределах от 2 до 10 метров с шагом в один метр;
• Согласно стандартам ГОСТ напорные изделия проходят обязательную гидравлическую проверку под давлением 20 кгс/см²;
• Антикоррозийное покрытие таких труб должно быть одобрено министерством здравоохранения;
• Диаметр изделий может быть от 65 до 2000 мм.

Монтаж чугунных труб

Общие правила, по которым производится монтаж канализации на улице (обычно используют трубы диаметром 100-150 мм) и в доме (для разводки подойдет труба 50 мм), ремонт и демонтаж — для всех труб одинаковы.

Нужно обращать внимание на глубину промерзания грунта, выдерживать уклоны, избегать большого количества загибов и поворотов, в случае необходимости – утеплить. Врезка в чугун производится с помощью болгарки. Перейдем сразу к особенностям монтажа чугунных изделий.

Стыкование посредством раструба:

• Хвостовая часть трубы вставляется в раструб (расширение) предыдущего звена;
• Образовавшийся зазор нужно заделать специальной паклей, используя для трамбовки деревянный или резиновый молоток;
• Оставшееся пространство заливают раствором или серой;
• Учитывая вес изделия, под трубопровод лучше ставить подставки до полного застывания стыков;
• Чтобы организовать повороты или ответвления используют уголки и тройники из той же марки чугуна;
• Врезка чугунной трубы в стену или фундамент должна производиться с максимальной осторожностью, учитывая хрупкость металла.

Под влиянием прогресса у чугунных изделий появилась новая модификация, из которой монтируется безраструбная чугунная канализация. Трубы всех диаметров (50, 100, 150 мм) надежно соединяются с помощью хомутов из нержавеющей стали.

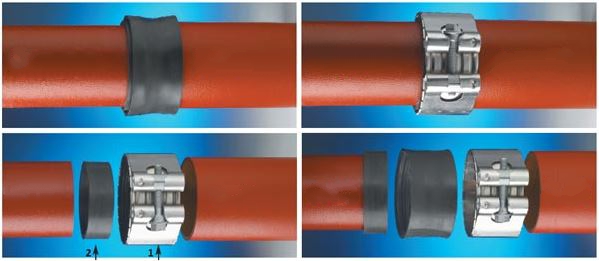

Безраструбное соединение:

• Монтаж трубопровода производится встык с помощью хомутов, которыми притягивается устойчивый к агрессивной среде резиновый манжет;
• Манжет затягивается болтами;
• для транспортировки стоков под давлением стык дополнительно нужно заделать специальным обжимным манжетой;
• Учитывая вес чугуна, не допускаются провисания трубопровода.

Стоит отметить, что ремонт и демонтаж чугунной канализации вам вряд ли понадобятся, ведь служит чугун очень долго. Но, если вам все же понадобилось проводить подобные манипуляции, следуйте следующим правилам:

• Ремонт и демонтаж выполняется с применением лишь резиновых или деревянных инструментов, чтобы не расколоть трубу.
• Ремонт чугунных изделий производится с помощью тех же материалов, что и их стыковка: раствор, сера, манжеты, хомуты.

Видео

В сюжете - Чугунная безраструбная канализация.

В продолжение темы посмотрите также наш обзор Переход с чугуна на пластик
