Кабельный тёплый пол — виды, особенности и этапы монтажа

Услуги сантехника в Москве и Московской области

Кабельный тёплый пол – это дополнительная система обогрева в помещении. Тепло благодаря ему распространяется равномерно, он позволяет создать уют и благоприятный микроклимат. Зачастую его монтаж проводят под различного типа напольные покрытия. Электрические кабельные тёплые полы набирают популярность и становятся более востребованными, чем водяные.

Бывают системы разных видов: кабельные и плёночные. Различаются они по сроку службы, конструктивным особенностям и другим параметрам, о которых расскажет мастер сантехник в статье.

Виды

Услуги сантехника в Москве и Московской области

Нагревательный кабель для тёплого пола является основной составной частью. В зависимости от типа кабельной конструкции выделяют несколько видов системы. А именно:
  • Саморегулирующийся нагревательный кабель;
  • Резистивный одножильный кабель;
  • Резистивный двужильный кабель.
Одножильный тёплый пол имеет высокий уровень излучения, поэтому его рекомендуется класть в помещениях, где посещение нечасто либо его вообще нет. Зато такая система стоит дёшево.

Двужильный тёплый пол получил такое название из-за наличия двух жил: нагревательной и питающей. Этим он и отличается от предыдущего варианта. Двухкабельный тип выигрывает за счёт отсутствия необходимости в возвращении одной жилы к термостату. Также он имеет низкий уровень электромагнитного излучения, поэтому безопасен. В то же время стоит он дороже.

Саморегулирующийся кабель для тёплого пола отличается от двух предыдущих видов огромным преимуществом. Он не позволяет нарушиться контактам стяжки и кабеля, из-за которых обычно происходит перегрев участков.

Саморегулирующийся кабель имеет более сложную структуру, которая позволяет увеличить сопротивление кабеля на местах с повышенной температурой. Таким образом ток, текущий по участку, уменьшается и тем самым не позволяет выйти из строя всей конструкции. В итоге количество выделяемого тепла таким кабелем напрямую зависит от температуры в помещении.

Услуги сантехника в Москве и Московской области

Также в зависимости от конструкции греющий кабель выпускают в виде секций и в виде нагревательных матов. Тут встаёт следующий вопрос. Теплый пол: кабель или мат – что лучше ?

Секции производят большой толщины и нуждаются в длительном монтаже. Укладка кабеля делается под цементную стяжку, из-за чего происходит значительный подъём уровня пола.

Маты будут хорошим решением, если укладка стяжки не требуется. Нагревательные маты отличаются хорошей толщиной и могут устанавливаться в слой плиточного клея. Монтаж в этом случае проходит намного быстрее.

Решайте при выборе, что лучше именно для вас, кабель или мат, взяв на заметку все особенности конструкций.

Особенности расчёта и монтажа

Услуги сантехника в Москве и Московской области

Чтобы произвести качественный монтаж кабельного тёплого пола, стоит для начала провести расчёт всех необходимых параметров.

Расчёт нужной для конкретного помещения мощности кабеля зависит от того, каким видом будет выступать система отопления тёплыми полами.
Обратите внимание! Если кабельный тёплый пол – это дополнительная отопительная система, то для создания комфортной температуры в помещении на 1 м² понадобится 100-140 Вт, если основная — не меньше 150 Вт на 1 м²
Услуги сантехника в Москве и Московской области

Порядок установки кабельного тёплого пола на лоджии, на кухне и в других местах будет одинаков, всё будет происходить по одному принципу:
  • Планирование работ;
  • Подготовка основания;
  • Монтаж контура нагрева;
  • Монтаж терморегулятора и температурных датчиков;
  • Проверочные работы по функциональности системы;
  • Окончательная заливка.
Нужно пройти следующие этапы:
  • Первым делом нужно составить план работ. На бумаге начертите, где будет находиться кабель для тёплого пола, где мебель, где бытовые приборы. Заметьте, что в тех местах, где будут стоять последние, нельзя укладывать кабель, потому что он не выдерживает больших нагрузок. В остальных же свободных местах можно производить монтаж.
  • Вторым этапом будет подготовка основания. Тёплые кабельные полы требуют подготовки основания. Для этого нужно избавиться от старого покрытия и обеспечить свободный доступ к плите перекрытия. Если есть трещины (больше 1 мм), то нужно их расширить при помощи перфоратора (до 1 см). Если есть рыхлости на бетоне, выступления, то их следует сравнять. Поверхность нужно почистить и смочить водой, трещины заделать бетоном. Лучшим вариантом будет воспользоваться пластификатором для теплого пола при заливке стяжки.
  • В случае наличия сильных неровностей, их выравнивают наливными полами. После того, как стяжка высохла, её нужно промочить жидкой гидроизоляцией. Работы по подготовке проведены. Теперь нужно уложить утеплительный материал. Можно использовать пенополистирол. Покрывают его фольгой из алюминия (отражатель тепла).
  • Следующим пунктом будет монтаж нагревательного контура. Для этого нужно прикрепить рейки на теплоизолирующую часть из фольги. Могут применяться полоски из полимеров с защёлками для крепления кабеля.Монтаж происходит под прямым углом к стене, где будет находиться управляющий системой блок. Укладка происходит на расстоянии 20 см от стены, концы реек от других стен должны быть на расстоянии 5 см. Установку системы начинают от того места, где будет находиться блок. Укладывается кабель в виде змейки. Загиб должен быть от 10 до 15 см.
  • Теперь нужно установить терморегулятор и температурные датчики. Термостат и датчики температуры – важные элементы системы, которые устанавливаются между кабельными витками. По правилам провода должны выходить к плинтусам и затем к блоку. Производитель сам устанавливает, какое количество датчиков должно быть в системе и как они должны располагаться. Всю информацию можно найти в инструкции. Терморегулятор монтируется от пола на высоте 30 см. При желании можно прикрепить его выше. Для этого в стене делаете отверстие (такое же, как для розетки), в которое помещаете коробку. Теперь к ней необходимо подключить электричество, провода от температурных датчиков и кабель. Всё подключение проводится по заданным параметрам, по этапам.
  • На последних этапах стоит проверить функциональность системы. Все работы проведены, теперь можно проверить, как работает кабельная система. Для этого понадобится тестер. Им проверяют сопротивление. Проверьте показатели устройства в паспорте. Показатели аппарата не должны отклоняться от нормы более чем на десять процентов. В случае если всё работает хорошо, то можно переходить к следующему пункту.
  • Последний пункт – заливка. Все датчики, кабели прочно и надёжно закреплены. Значит, на этом этапе выполняется стяжка. Стяжка должна быть толщиной 6 см. Заливку проводят от стены, которая находится дальше от стены со входом.Чтобы стяжка высохла, потребуется время. После всего можно подсоединить кабеля и монтировать желаемое напольное покрытие.

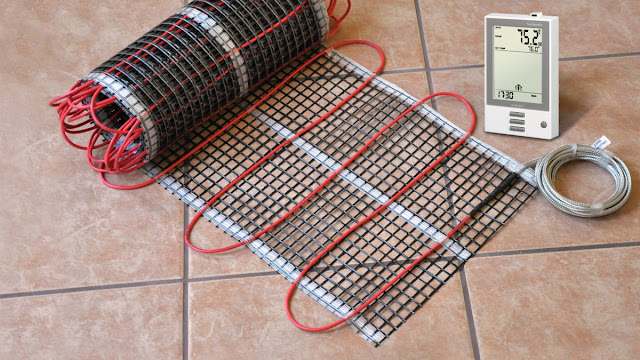

Что касается укладки кабельных матов, то тут все работы происходят легче, так как конструкцию достаточно просто уложить на выбранном участке. Кабель уже прикреплён к сетке, на нём просчитан шаг. В большинстве случаев маты снизу имеют клеящуюся основу. Их не нужно устанавливать под стяжку из цемента большой толщины. Это может быть кабельный тёплый пол под плитку (монтируется в слой плиточного клея).

Работы по укладке кабельных матов могут вызвать затруднения только в комнатах со сложной конфигурацией.

Видео

В сюжете - Этапы монтажа нагревательного кабеля в пол под плитку


Также может быть мат плёночный

Услуги сантехника в Москве и Московской области

Попробуем разобраться, что лучше: плёночный или кабельный тёплый пол.

Плёночный кабельный мат – это практически то же самое, что инфракрасный пол. Однако и он имеет свои особенные характеристики. В данном случае стержни из карбона закреплены в полимерную плёнку. Они чувствительны к перегреву.

Принцип укладки здесь такой же, как и у других матов. Отличие в том, что на плёночной конструкции обычно присутствует натканный ветрозащитный материал. После этого делают укладку покрытия пола. Если вы уже знаете, что сверху хотите сделать ламинатное покрытие, то можете использовать вместо ветрозащиты подложку.

Преимущества и недостатки

Услуги сантехника в Москве и Московской области

Много владельцев уже успели оценить систему кабельный тёплый пол. Отзывы в сети есть как положительные, так и отрицательные. На основании их можно составить список из основных плюсов и минусов такой системы отопления.

Достоинства кабельного тёплого пола:
  • Такую систему можно монтировать не только дома, но и в офисных зданиях.
  • Может сочетаться с любым покрытием. Например, кафелем, линолеумом, ламинатом и пр. Осуществляется укладка и под плитку.
  • Система может быть как основной отопительной, так и вспомогательной.
  • Вся конструкция незаметна глазу и не мешает дизайну интерьера.
  • Кабельный тёплый пол под плитку или паркет может установить любой человек, с опытом или без него. Особые инструменты не понадобятся.
  • Прослужат вам долго, и всё время будут создавать комфортный микроклимат в помещении.
  • Поверхность отопительной конструкции прогревается равномерно.
  • Благодаря термостату, который входит в базовый комплект, можно регулировать температуру с малейшей точностью и устанавливать время отключения или включения системы.
  • Для работы всей системы не нужны дополнительное оборудование или запчасти. В то время как, например, водяные конструкции требуют подключения котла отопления.
Недостатки тёплого пола:
  • Увеличатся ваши расходы на электроэнергию.
  • Стоит с осторожностью устанавливать данную систему в помещениях с повышенной влажностью, так как электричество – это всё-таки не безопасно.
  • Чтобы обезопасить себя и свою семью хорошим решением будет приобретение устройства защитного отключения и создание заземления.
  • Деревянное покрытие (в особенности) будет терять свои качественные свойства за счёт деформации и рассыхания.
  • Электрические кабельные тёплые полы могут быть угрозой здоровью человека за счёт электромагнитного поля.
  • Будет нужна мощная электропроводка, если решено сделать эту отопительную систему в качестве основной, а дом, к тому же, немаленькой площади.
  • Высота потолка станет меньше.
Видео

В сюжете - Рассказывается об отличиях нагревательного кабеля от нагревательного мата


Производители греющего кабеля

Греющий кабель для тёплого пола производят множество компаний. Популярными являются:
  • Lavita – производится продукция на территории Южной Кореи. На российском рынке марка присутствует 10 лет, цена на кабели не высокая, так как сюда делаются большие поставки. При этом качество очень высокое. Продукция выполняется по технологии линейного экструдирования (по которой выполняются дорогие бренды Raychem, Elterm). Лавита – это широкий модельный ряд, включающий множество типов кабелей.
  • Nelson – компания, которая входит в крупный концерн Emerson и производит электрообогревательные системы на основе гибких кабелей. Срок службы продукции — более 20 лет.
  • Nexans – компания со штаб-квартирой в Париже. Её крупные заводы находятся в Норвегии, Германии, Швейцарии, Бельгии. В Россию поставляет различные нагревательные кабели, рассчитанные на применение во всех теплотехнических областях. Вся продукция компании Nexans подвергается контролю качества и выполняется в соответствии со стандартами ISO 14001, ISO 9001, EMAS и другими. Кабель имеет максимальную герметичность, уникальные характеристики, ему не страшен перегрев.
  • Handy heat – компания, которая производит кабели для тёплого пола, а также всё, что с ними связано: термостаты, системы обогрева пола и пр. Существует с 2002 года. Штаб-квартира находится в Дании.
  • Oj electronics – кредо компании звучит как «ответственность и надёжность». Эти слова являются основополагающими в её работе с 1964 года. Компания расположена в Дании и имеет представительства в американских странах, странах Азии и Европы. Продукция Oj electronics имеет множество преимуществ, среди которых стойкость к механическим влияниям и атмосферным, возможность проводного управления и беспроводного и пр.
  • Suninus – компания, продукция которой реализуется в Германию, Норвегию, Францию, Италию и другие страны. Кабель для тёплого пола характеризуется универсальностью, высокой удельной мощностью, хорошим коэффициентом мощности, безопасностью и пр.
  • Young chang silicone существует на рынке с 1986 года. Выпускает экологичные и безопасные отопительные системы.
Таким образом, кабельный тёплый пол способен создать комфортные условия в помещении. Главное — ответственно подойти ко всем этапам его расчёта, выбора и монтажа.
