Как определить подделку на насос Grundfos UPS

Услуги сантехника в Москве и Московской области

В этой статье мастер сантехник расскажет, как отличить оригинал насоса Grundfos UPS от копии (Китай).

Экспертная оценка насоса UPS25-40 на предмет фальсификации

Для сравнительного анализа использован оригинальный насос UPS25-40 (арт. № 96281384) производства GRUNDFOS.

Внешний вид насосов

Услуги сантехника в Москве и Московской области

Исследуемый насос с питающим кабелем, контрольный насос – без кабеля. Покраска исследуемого насоса выполнена некачественно. При малейшем механическом воздействии покраска облетает.

На головку исследуемого насоса установлена улитка с базой 130мм. На головку контрольного насоса установлена улитка с базой 180мм. При этом артикульные номера одинаковы. Оригинальные насосы GRUNDFOS UPS25-40 с разными базами улиток имеют разные артикульные номера. Паспортные данные исследуемого насоса нанесены краской. На заводскую табличку контрольного насоса информация нанесена методом лазерной гравировки. Номинальные параметры исследуемого насоса (ток, мощность) отличаются от параметров контрольного насоса на всех трех скоростях. Код страны производителя на заводской табличке исследуемого насоса указан как GB (Великобритания). Концерн GRUNDFOS не производит данную модель насоса в такой стране как Великобритания.

Услуги сантехника в Москве и Московской области

Крепление головки на улитку исследуемого насоса в отличие от оригинального, выполнено с разворотом на 180С. Улитка исследуемого насоса не имеет проштампованный заводской номер на корпусе.

Услуги сантехника в Москве и Московской области

Внутренние узлы

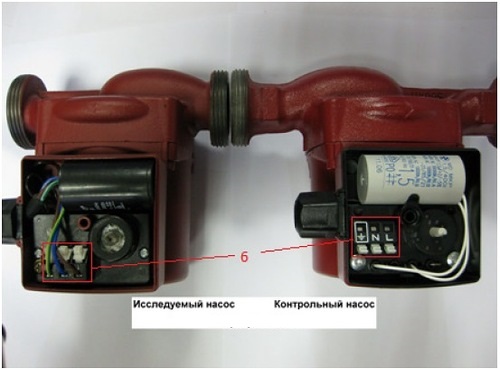

Клеммы для подключения питающих проводов в исследуемом насосе отличны от клемм в контрольном насосе

Услуги сантехника в Москве и Московской области

Крепление крышки клеммной коробки в исследуемом насосе выполнено саморезом, а в контрольном - винтом

Услуги сантехника в Москве и Московской области

Переключатель скоростей исследуемого насоса съемный, а в контрольном насосе переключатель не съемный и интегрирован в крышку клеммной коробки.

Услуги сантехника в Москве и Московской области

Пусковой конденсатор исследуемого насоса 2 mF, а контрольного 1.5 mF. При этом значение емкости конденсатора, указанное на заводской табличке исследуемого насоса - 2,5 mF

Услуги сантехника в Москве и Московской области

Рабочее колесо исследуемого насоса отличается по форме и материалу от рабочего колеса контрольного насоса. На рабочем колесе контрольного насоса проштампован заводской номер:

Услуги сантехника в Москве и Московской области

Пробка для спуска воздуха исследуемого насоса имеет другую форму и уплотнительное кольцо красного цвета:

Услуги сантехника в Москве и Московской области

Гильза ротора исследуемого насоса имеет больший размер и местами покрыта красной краской. Наличие краски на гильзе исследуемого насоса свидетельствует о том, что покраска корпуса двигателя производилась с установленной в нем гильзой. На гильзе контрольного насоса проштампован заводской номер

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Подшипник, запрессованный в гильзу ротора исследуемого насоса, имеет другую форму, цвет и выполнен из другого типа керамики:

Услуги сантехника в Москве и Московской области

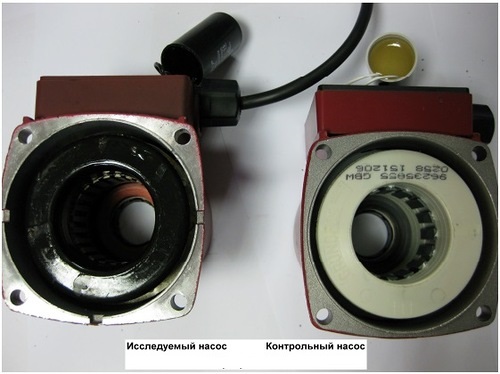

Пластиковая защита обмоток статора исследуемого насоса имеет черный цвет и покрыта лаком. На пластиковой защите контрольного насоса проштампован заводской номер:

Услуги сантехника в Москве и Московской области

Пластины железа ротора исследуемого насоса имеют другую форму и качество:

Услуги сантехника в Москве и Московской области

Ротор исследуемого насоса имеет больший размер и конструктивные отличия:

Услуги сантехника в Москве и Московской области

Валы роторов выполнены из различных типов керамики:

Услуги сантехника в Москве и Московской области

Разъем в статоре исследуемого насоса отсутствует, а концы обмоток выходят напрямую на плату. Статор контрольного насоса имеет пластиковый разъем

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Видео

В сюжете - Как определить подделку на насос Grundfos UPS


В продолжение темы посмотрите также наш обзор Хорошее и не очень о насосах Grundfos для систем отопления
