Что такое скорлупа для труб и как она используется для утепления

При необходимости утепления трубопроводов (от канализации до водоснабжения) все чаще мастера сантехники используют скорлупу. Такая изоляция появилась не так давно, однако сейчас является наиболее распространенной технологией, постепенно вытесняющей применение обычных рулонных материалов.

Описание и назначение

Скорлупа для труб получила свое название за вид и способ использования. По сути – это еще одна труба, выполняемая из определенного материала, которая надевается на трубу водопроводную (или канализационную, или отопительную, и так далее).

Изоляция такого типа выполняет сразу несколько задач:

• Предотвращает попадание прямых солнечных лучей (в случае, если прокладка трубопроводов осуществляется на открытой местности).
• Предотвращает прямой контакт наружной поверхности трубы с влагой, а также различными жидкостями и испарениями.
• Уменьшает тепловые потери среды, проходящей по трубе (актуально для промышленности и трубопроводов горячей воды и отопления).
• Предотвращает контакт человека с горячей поверхностью.
• Предотвращает замерзание среды.

Использоваться может для утепления трубопроводов с любой средой.

Виды и отличия

Теплоизоляционные материалы такого типа можно разделить по нескольким параметрам:

• Материал, выполняющий саму функцию утепления.
• Тип крепления.
• Наличие или отсутствие дополнительной наружной защиты.

Первый пункт подробнее рассмотрен ниже. Что касается второго: утеплитель такого типа может быть:

• Цельным (в этом случае скорлупа может надеваться только на сегмент трубы перед ее соединением).
• Разъединенным на 2 половины.

Второй вариант – наиболее распространенный. Скорлупу, состоящую из 2 половин, можно разъединить, и надеть на уже смонтированный и функционирующий трубопровод – что и удобнее, и актуальнее.

Она может как полностью разъединяться, так и состоять из скрепленных в одном месте (своего рода оси) половин. Для надежности крепления на их боковых гранях (которые расходятся и затем стыкуются) может иметься паз.

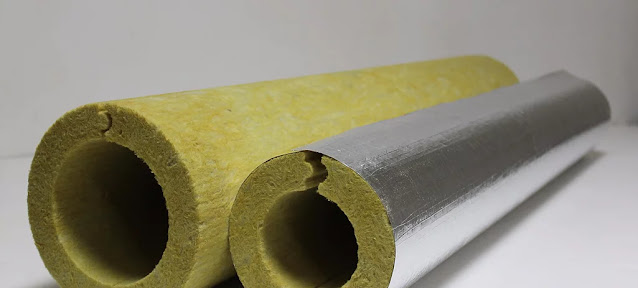

В случае, если теплоизоляция будет использоваться на улице, или в сложных условиях (к примеру – в помещениях с повышенной влажностью), скорлупа может изначально иметь дополнительную защиту – слой, расположенный поверх изолятора. Это может быть:

• Пластиковый кожух.
• Оцинкованная сталь.
• Фольгированная лента.

Также скорлупа может отличаться и по габаритным характеристикам:

• Внутреннему диаметру.
• Толщине слоя изолятора.

Первый пункт – важен тем, что его требуется выбирать, исходя из диаметра трубы, на которую будет монтироваться теплоизоляция. От второго – зависит, насколько эффективным будет утеплитель: чем толще слой – тем лучше.

Используемые материалы

Ключевые параметры любого теплоизолятора зависят от того, что это за материал. Основная характеристика – это теплопроводность, поэтому составим список утеплителей, учитывая только:

• Пенополиуретан (ППУ) – до 0.03 Вт/мК.
• Пенополистирол (пенопласт) – около 0.045
• Экструдированный пенополистирол – около 0.035-0.04.
• Минеральная вата и «родственные» материалы (базальтовая, каменная, стекловата) – около 0.045.
• Скорлупа из вспененного каучука – около 0.04.
• Сшитый полиэтилен – около 0.035-0.04.

При возможном контакте с влагой следует также учитывать, насколько хорошо утеплитель ее переносит. Из приведенного списка не слишком «любит» влажность только минераловатная продукция, которая начинает слеживаться и может сыпаться.

Преимущества и недостатки

К преимуществам использования скорлупы можно отнести:

• Сравнительную дешевизну (по сравнению с использованием греющего кабеля);
• Возможность утепления как только создаваемых, так и уже функционирующих линий;
• Простоту монтажа и отсутствие необходимости большого «арсенала» инструментов.

Имеются и минусы:

• Необходимость точно подбирать диаметр скорлупы под диаметр трубы (тогда как рулонная изоляция этого не требует);
• Сложность при прохождении участков трубы в стене;

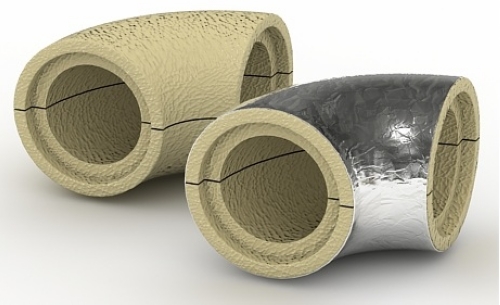

• Сложность при прохождении поворотов, ответвлений, переходов диаметра;
• Отсутствие возможности утепления участков фланцевых соединений, расположения фильтров, клапанов, обратной арматуры;
• наличие швов (продольных и поперечных), которые остаются после Стыковки сегментов скорлупы.

Нюансы монтажа

В первую очередь при монтаже скорлупы требуется определиться с диаметром трубопровода – для того, чтобы можно было выбрать соответствующий диаметр скорлупы.

В случае, если он будет больше, чем у трубы – изоляция будет болтаться на ней. Если он будет больше – изоляция будет иметь зазоры: сегменты скорлупы попросту не сойдутся.

Для скрепления сегментов (рассматривать будем именно этот вариант, а не цельную скорлупу – он наиболее актуален) может использоваться:

• Проволока – в этом случае надетая теплоизоляция обматывается ею.
• Клей – стыки (как продольные, так и поперечные) смазываются и склеиваются.
• Паз – половинки соединяются между собой защелкой. Соседние сегменты – могут соединяться как защелкой, так и на клей.
• Клейкая лента.

Первый вариант хорош тем, что позволяет получить разъемное соединение: при необходимости можно просто размотать проволоку, получить «голый» трубопровод, а после завершения осмотра (или работ) – поставить утеплитель обратно.

Приклеенные же сегменты придется только разрезать. Впрочем, и их потом можно будет склеить, однако качество соединения будет уже существенно ниже. А каждый лишний зазор – это мостик холода.

Пазовое соединение подойдет там, где нет сложных условий, и отсутствует необходимость максимально герметичной конструкции. То же самое – и клейкая лента: она позволяет надежно скрепить теплоизоляционные сегменты, устранив зазор, легко и быстро снимается, позволяя демонтировать кожух, однако не выдержит сложных условий.

Этапы работы

Теплоизоляция такого типа монтируется следующим образом:

• Трубопровод зачищается от старой и ненужной изоляции (если использовалась и не требуется).
• Производится замер участков, которые требуется утеплить.
• Рассчитывается количество сегментов скорлупы.
• Изоляция монтируется от одной «преграды» (это может быть фланец, поворот, стык, арматура) до другой.
• Каждый сегмент – крепится выбранным способом (клей, паз, проволока, или их сочетание).
• Если используются несколько способов крепления (к примеру – паз и лента, или паз, клей и лента, или любая другая комбинация) – применяется второй (третий, четвертый) крепежный инструмент.
• Каждый сегмент устанавливается так, чтобы его поперечный стык (разрез) не совпадал со стыком соседнего.
• Если используется поверхностная защита – производится ее установка и заделка стыков.
• По необходимости отдельно утепляются (другими способами: греющим кабелем, рулонными материалами, напылением, краской) участки, которые не получилось изолировать скорлупой.

Видео

В сюжете - Скорлупа ппу, технология производства

В сюжете - Использование скорлупы.
