Как и чем утеплить трубы при прокладке в земле

При необходимости прокладки трубы вне зданий разумнее всего размещать их в земле. Однако такой вариант требует дополнительной защиты трубопровода – от холода и влаги. Делается это для продления срока его службы, а также для предотвращения замерзания протекающей внутри жидкости. Как и чем утеплить трубы при прокладке в земле расскажет мастер сантехник.

Зачем изолировать

При прокладке трубы вне здания на нее (и на протекающую внутри среду) может негативно воздействовать влага и низкие температуры. Вдобавок некоторые материалы (полимерные) быстрее приходят в негодность и теряют свои качества при прямом воздействии солнечных лучей.

Также трубопровод может быть поврежден и от действий (преднамеренных или непреднамеренных человека).

Трубы предпочтительно прокладывать в земле по следующим причинам:

• Чтобы предотвратить упомянутые выше негативные факторы.
• Чтобы не создавать сеть коммуникаций (которая будет занимать место, мешать проходу/проезду) на поверхности.

При прокладке линии под землей актуальными остаются следующие опасные факторы:

• Возможность замерзания протекающей внутри жидкости.
• Возможность коррозии самой трубы – от воздействия влаги.

Первый фактор актуален зимой: глубина промерзания грунта в большинстве российских регионов достигает (и превышает) 1 метр. То есть для того, чтобы протекающая среда в мороз не замерзала – трубы следует укладывать в земле глубже этого показателя.

Зачастую это неудобно: так усложняется дальнейшее обслуживание линии (при необходимости проверки или ремонта придется выкапывать глубокую траншею), и увеличивается стоимость и сроки проведения земляных работ при прокладке.

Об опасности отсутствия изоляции

В земле прокладываются трубы водоснабжения и канализации – как муниципальные (идущие от и к многоквартирным жилым домам), так и для частных домов и различных промышленных построек. Использовать утеплитель нужно в обоих случаях – поскольку внутри этих линий протекает вода.

Зачастую трубопровод укладывается в земле на глубине, которая не превышает глубину промерзания грунта. Как результат – в сильный мороз жидкость в трубе может замерзнуть, особенно если она не протекает постоянно и под большим давлением.

Причем замерзает она очень быстро – не пройдет и часа, как внутри образуется ледяная пробка.

Поскольку трубопровод проложен в земле – для ее устранения придется раскапывать траншею, искать промерзшее место и отогревать его. И все это – в мороз. Причем при этом в доме не будет работать канализация или водоснабжение (смотря какая линия «сядет»).

Помимо неприятностей оттого, что в доме перестанет работать канализация или водопровод, при возникновении ледяной пробки возникает еще и вероятность того, что труба лопнет. Происходит это потому, что при замерзании влага расширяется, то есть лед займет больше места, чем вода. Как следствие – стенки трубы могут не выдержать.

Устранение этой проблемы – задача еще более сложная и менее приятная, чем отпаривание замерзшего участка. Зимой, в мороз, придется не просто раскопать траншею (причем не небольшую, а по всей линии пролегания трубы – чтобы найти поврежденную часть) – но еще и починить саму трубу. Зачастую это возможно осуществить только полной заменой треснувшего сегмента.

Чем изолировать

Утепление трубопроводов, прокладываемых в земле, может выполняться несколькими способами:

• Греющий электрокабель.
• Теплоизоляционные материалы, которые надеваются или оборачиваются вокруг трубы.
• Насыпные материалы, которыми закапывается траншея.
• Теплоизоляционная краска.
• Напыление ППУ.

Нередко (а скорее наоборот – очень часто) упомянутые выше способы комбинируются, особенно в регионах, где зимы затяжные, и/или очень холодные.

Применение электрокабеля

Утепление с помощью электрического кабеля – вариант сравнительно новый. По сравнению с другими двумя – более затратный. Чаще всего такое утепление используется в частном жилом строительстве.

Суть технологии заключается в использовании кабеля, который нагревается при прохождении через него тока. Он может как обматываться вокруг трубы, так и помещаться внутри нее.

Из положительных сторон:

• возможность регулировать температуру кабеля, следовательно – и расход электричества;
• возможность настройки автоматического включения/выключения системы в зависимости от температуры;
• простой и быстрый монтаж (по сравнению со всеми остальными технологиями утепления).

Возможность регулировки и автоматического включения-выключения имеется не у всех систем. Такие варианты стоят дороже, однако в результате позволяют экономить на оплате электричества: если на улице -5 – не обязательно включать обогрев на полную мощность.

В плане монтажа такая система предельно проста: кабель просто обматывается вокруг трубы, после чего – подключается к электросети. Причем не имеет значения, прямой это участок, поворотный, или участок с ответвлением.

Среди недостатков такого решения:

• увеличение расходов на оплату электроэнергии;
• зависимость от стабильности работы электросети;
• дополнительная нагрузка на электросеть.

Использование кабеля не всегда разумно в домах со старой проводкой, или в регионах, где наблюдаются перебои с электроэнергией. «Севшее» напряжение или отсутствие электричества приведет к тому, что в сильный мороз трубы могут остаться без теплозащиты.

Как результат – жидкость может быстро замерзнуть. С другой стороны – после восстановления электричества лед в трубе растает, поскольку кабель снова нагреется.

В идеале применять такое утепление в сочетании с любым из других вариантов на тот случай, если труба все-таки замерзнет. В этом случае не придется раскапывать траншею: достаточно будет просто включить обогрев, и лед внутри растает.

Видео

В сюжете - Для чего нужен греющий кабель в сантехнике

Теплоизоляционные материалы

Этот вариант часто используется при прокладке новой линии. Выполняться может двумя способами:

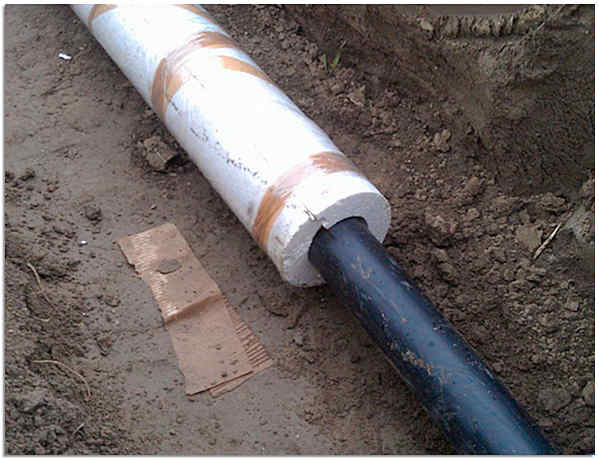

• Скорлупа – жесткое изделие, состоящее из двух сегментов, которые надеваются на участок трубы.
• Рулон – такой материал обматывается вокруг трубы и фиксируется сверху с помощью проволоки.

Утеплитель может изготавливаться из любого теплоизоляционного материала:

• Пенопласт.
• ЭППС.
• Минераловатные материалы.
• ППУ.
• Вспененный каучук.
• Вспененный полиэтилен.

Зачастую сверху такой утеплитель дополнительно защищается слоем оцинкованной стали, пластиковым кожухом, или же просто полиэтиленовой пленкой. При прокладке в земле это актуально, чтобы предотвратить повреждение самого теплоизолятора, а также защитить материал от контакта с влагой.

Из минусов такого утепления – сложность обработки поворотных участков: скорлупа предназначена только для надевания на прямую трубу. Как вариант – такие части трубопроводов (повороты, перепады диаметра, разветвления и так далее) можно утеплять рулонными материалами.

Насыпные материалы

Самый простой способ – это засыпка траншеи, в которой пролегает труба, материалами, которые хуже пропускают влагу и холод, чем обычная земля. Это может быть:

• Керамзит.
• Вермикулит.
• Песок (как отдельно, так и с опилками).
• Гранулированный пенополистирол (шарики из пенопласта).
• Эковата.

Такое утепление обходится недорого, и выполняется предельно просто. Для предотвращения контакта с влагой перед засыпкой можно выстелить дно и стенки траншеи полиэтиленовой пленкой (особенно актуально, если применяются опилки).

Из минусов можно выделить невысокую эффективность малого слоя: для действенной теплоизоляции такой утеплитель должен засыпаться толстым – в несколько десятков сантиметров – слоем. По этой причине этот вариант практически всегда выступает в качестве дополнительного к любому из других.

Теплоизоляционная краска

Применение теплоизолирующей краски – вариант не самый эффективный: отдельно этот материал серьезным барьером для холода не является. Однако при прокладке в земле ее слой может стать дополнительной защитой при контакте с влагой.

Краска такого типа может быть следующих марок:

• Корунд.
• Астратек.
• Броня.

Наносится этот материал так же, как и обычная краска: кистью на поверхность трубы, для увеличения эффективности – в несколько слоев. После полного застывания покрытия сверху можно использовать скорлупу, или любой другой способ утепления.

Напыление ППУ

Вариант относительно новый и дорогой, и подходит в основном для труб большого диаметра. Технология заключается в распылении жидкого пенополиуретана на поверхность трубопровода. Застывая, этот материал образует плотную корку, которая обладает одними из самых лучших показателей теплопроводности (0.02-0.03 Вт/мК).

Застывший ППУ не подвержен коррозии, не боится влаги, не «интересует» насекомых и животных. Среди прочих теплоизоляторов – он является явным лидером.

Из недостатков такой технологии – сравнительная дороговизна и возможность выполнения только профильными организациями: оборудование для напыления стоит дорого, и требует знаний для эксплуатации.

Видео

В сюжете - О важности утепления трубопровода.
