Технические характеристики циркуляционных насосов Wilo для систем отопления

Большинство пользователей, обустраивающих в своем доме отопительную систему, намереваются использовать ее на протяжении многих лет. Именно поэтому, агрегаты установки должны обладать сертификатами, подтверждающими их качество и надежность. В настоящее время широким спросом пользуются немецкие циркуляционные насосы Wilo для систем отопления. О том, что представляют подобные устройства мастер сантехник расскажет в этой статье.

Устройство и принцип функционирования циркуляционных насосов Wilo

Важнейшей функцией, которую выполняет циркуляционное оборудование — это создание и обеспечение условий для постоянного движения теплоносителя в отопительной системе. Благодаря хорошо налаженной циркуляции, поверхность водяного контура прогревается равномерно, вне зависимости от того, насколько далеко находится котел. Циркуляционный насос Wilo обеспечивает нужное давление и подходит для подключения к отопительным системам любой конфигурации.

Как выбрать циркуляционный насос можно узнать в этой статье

Немецкая компания Wilo — это основоположник всех современных циркуляционных насосов. Еще в начала 20 века фирма разработала первую систему принудительного движения жидкости в трубах. Именно компанией Вило была разработана первая серия насоса для водяного отопления с электронным управлением (1988 г.).

Несмотря на большую конкуренцию, компания до сих пор занимают лидирующие позиции в этой области. Отличительной особенностью изделий является комплексный подход для решения таких задач как: отопление, кондиционирование/охлаждение.

В конструкцию насосов входит мокрый ротор. Крыльчатка и все движущиеся детали целиком погружены в теплоноситель. Принцип, по которому функционирует устройство, заключается в контакте крыльчатки с жидкой средой.

Технические характеристики циркуляционного насоса Wilo отвечают самым высоким требованиям:

• Широкий диапазон эксплуатационных параметров — максимальное давление до 16 бар, температурный режим теплоносителя от -10°С до +110°С.
• Благодаря центробежному колесу обеспечивается радиальное перемещение воды, за счет этого уменьшается гидравлическое сопротивление.
• Система управления трехступенчатая, с расширенным коммутационным интерфейсом или с автоматической регулировкой мощности.

Достоинства и недостатки

Описываемые циркуляционные насосы имеют множество достоинств:

• Прибор функционирует абсолютно бесшумно, благодаря чему монтировать его можно в жилых комнатах, в ванной, на кухне.
• В конструкции предусмотрен клапан, посредством которого из системы удаляется воздух.
• Все модели, которые выпускаются компанией, расходуют совсем небольшое количество электрической энергии.
• Приборы характеризуются долгим сроком службы. Корпус выполнен из чугуна, все ключевые элементы конструкции имеют антикоррозийные свойства.
• Каждая модель проходит тестирование и сертификацию.
• С циркуляционном насосом процесс течения теплоносителя по трубопроводу будет лучше.
• Устройство обеспечивает качественную подачу тепловой энергии в “отдаленные” участки системы.

Видео

В сюжете - Особенности конструкции циркуляционных насосов WILO

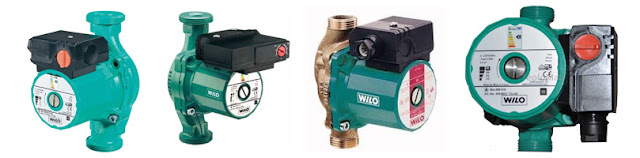

Разновидности циркуляционных насосов Вило

Компания Wilo поставляет на рынок широкий ассортимент продукции. Наибольшей популярностью пользуются линейки: Wilo Stratos, Wilo Star, Wilo TOP-S и т.д.

Они отличаются высокой надежностью, производительностью, просты в обслуживании и очень редко ломаются. Однако, каждый циркуляционный насос имеет свои особенности, которые отличные от других образцов. Это не только технические характеристики, а также устройство, особенности функционирования и т.д.

По данным показателям они подразделяются на несколько видов, о которых мы расскажем.

Во-первых, насосы различаются по типу используемого двигателя и ротора. Бывают устройства с сухим и мокрым ротором.

В случае с сухим ротором, речь идет о мощном насосе, который предназначен для внушительного поднятия давления в системе и обладает серьезными техническими характеристиками. Ротор и двигатель располагаются в специальной обособленной камере, поэтому они никоим образом не соприкасаются с теплоносителем.

Именно так, производителям удается применять комплектующие с высокой мощностью, которые могут значительно повысить давление в отопительных системах. Однако, присутствуют у таких устройств и недочеты. Используя устройство с сухим ротором, можно столкнуться с ситуацией когда эту деталь придется ремонтировать. На это нужно будет потратить немало денег, т.к. собирается этот элемент из дорогостоящих деталей. Еще один минус — шум в процессе функционирования.

Помимо этого подобные конструкции расходуют большое количество электрической энергии и нуждаются в постоянном обслуживании данные модели могут создать напор на уровне 5-10 метров. КПД их тоже высокий.

Обратите внимание! Насосам с сухим ротором обязательно нужны обслуживание и ремонт. Это обусловлено тем, что движок работает всухую и со временем изнашивается.

Циркуляционные насосы Вило с мокрым ротором отличаются от предыдущих экземпляров. Их намного проще разбирать или модифицировать. Подобные насосные системы не нуждаются в регулярном обслуживании и ремонте. Смазывание и поддержание в нормальном состоянии всех деталей устройства достигается благодаря жидкости в отопительном контуре.

Подобные модели имеют пониженные технические характеристики и энергопотребление (выдают напор на уровне 2-4 метров). Они не шумят, отличаются высокой производительностью и практичностью. Помимо этого насос Wilo с мокрым ротором обойдется в 2 раза дешевле устройств с сухим ротором.

Исходя из числа скоростных режимов насосы подразделяются на:

• Односкоростные;
• Многоскоростные.

Первые — это стандартные модели. Их обычно производят с мокрым ротором и монтируют на определенные участки отопительных систем. Функции у него достаточно примитивные, устройство применяет свои технические характеристики для того, чтобы равномерно увеличивать давление и скорость потока на одном из участков.

Многоскоростные агрегаты могут переключаться между режимами и подстраиваться под разные условия. Характеризуются более высокими показателями мощности и эффективности, однако, и цена на них выше.

По типу соединения циркуляционные насосы бывают:

• Фланцевыми;
• Резьбовыми.

Здесь все достаточно просто: фланцы более пригодны для крупных систем, а резьбовые — для бытовых условий.

Модели

Рассмотри модели циркуляционных насосов Wilo.

Wilo Star

В этой серии представлены бытовые модели оборудования, которые применяются для подсоединения к системам отопления частных домов, небольших по размеру:

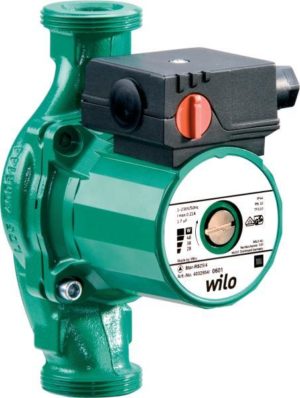

• Wilo Star RS — в этой серии выпускается 12 моделей циркуляционных насосов, с маркировкой от 15-4 до 30-8. Корпус изготовлен из термостойкого чугуна, ротор, подшипники и другие детали, которые находятся в непосредственном контакте с теплоносителем — выполнены из нержавейки. Star RS — это циркуляционный насос, с ручным регулированием и возможностью создавать давление до 10 бар. Максимальная пропускная способность составляет 6 м³/час.
• Wilo Star RSD — это сдвоенные насосы, которые выполняют сразу несколько функций. Во-первых, они повышают давление в системе. Во-вторых, с такими устройствами возрастает срок службы приборов, а также благодаря им можно произвести одновременное подключение модуля к двум независимым контурам. В комплект входит переключатель, который выполняет регулировку функционирования двух электрических моторов. Производительности таких насосов будет достаточно для создания нужного давления в отопительной системе, с максимальной площадью до 750 м². При этом сам прибор — небольшого размера и весить всего 5 кг.

В серии Wilo Rs представлены различные образцы, которые отличаются своим напором и производительностью.

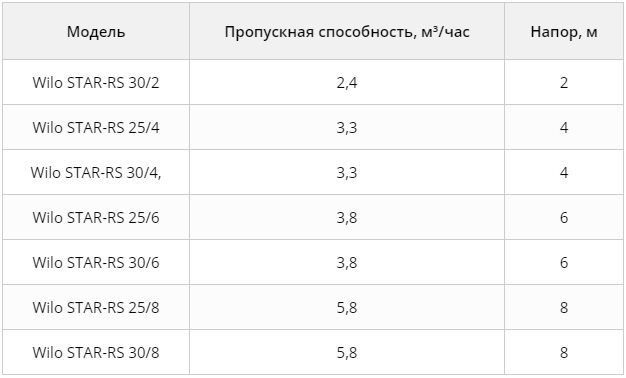

Технические характеристики циркуляционных насосов Вило Стар.

Видео

В сюжете - Обзор циркуляционного насоса WILO Star RS

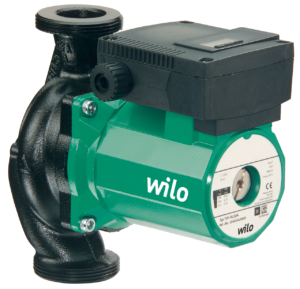

Wilo Top

В этой серии представлены насосы, которые применяются для отопительных систем, больших по площади помещений: многоквартирных домов, коттеджей. У них высокая производительность, которой достаточно для подсоединения к системам обогрева на 1400 м².

В конструкции имеется теплоизоляция, благодаря которой можно производить наружную установку устройства.

Циркуляционные насосы марки Вило Топ — это максимальный напор воды до 10 м водяного столба, рабочее давление 10 бар. В серии Wilo Top имеются фланцевые насосы.

Эта серия представлена такими моделями:

• Wilo Top-RL и TOP-S — данные насосы считаются самыми производительными. В комплектацию устройств входят один/два двигателя, с мокрым ротором. Подключение к электрической сети может быть одно-двухфазным. В трехскоростном насосе Wilo применяется механический переключатель.
• Wilo Top-Z — эта модель, для которой вопрос качества теплоносителя не является принципиальным. Данный модуль пользуется широким спросом в системах с возможным отложением кальциевых и магниевых осадков. Насосное оборудование может размещаться в любых местах.
• Wilo TOP — базовая конфигурация. Циркуляционный насос для отопления этой модели предлагается более чем в 50 наименованиях. Основное различие состоит только в монтажном размере фланца, а также в показателях производительности: давление от 6-10 бар, температура теплоносителя варьируется от -20°С до +130°С.

Видео

В сюжете - Обзор циркуляционного насоса Wilo TOP-RL

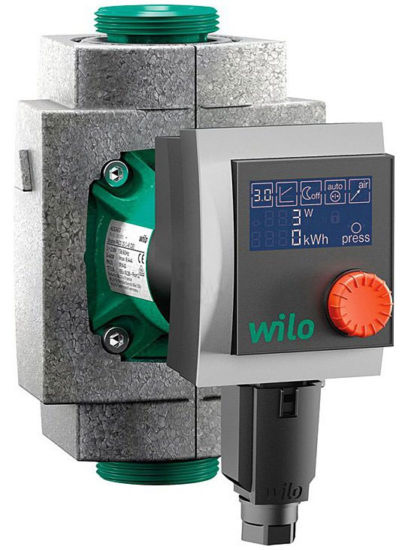

Wilo Stratus

Данная серия — новинка на рынке отопительного оборудования. Основное ее отличие в том, что контролировать работу модуля можно при помощи электронного управления. Данная модификация разрабатывалась специально для больших систем отопления. Насосы можно подсоединять к котлам, производительность которых начинается от 25 кВт.

Ключевыми преимуществами регулировки водяного насоса Wilo Stratus посредством электронного блока управления, считаются:

• Потребляемая мощность от 2 до 48 Вт;
• Имеется ночной режим, когда расход электрической энергии достигает минимума;
• Рабочие показатели регулируются в автоматическом режиме. Контролер подключается к комнатному термостату, за счет чего он может подбирать оптимальную скорость, производительность.

Также дополнительно в серии идут модели, которые выполнены в бронзовом корпусе, а также модели с увеличением производительности до 16 бар.

Обратите внимание! Wilo Stratus пригодны для энергосберегающих отопительных систем. Если сравнивать с обычным насосным оборудованием, то электроэнергии экономится не менее 80 %.

Видео

В сюжете - Обзор циркуляционного насоса Wilo Stratus

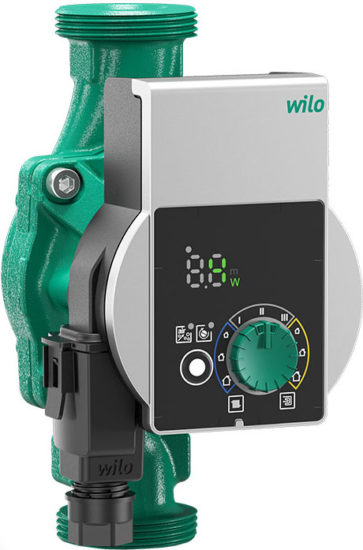

Wilo Yonos

Эта модель — одна из последних, которые были выпущены компанией Wilo. В модуле имеется электронный блок управления, защита от завоздушивания системы, а также обладает функцией удаления твердых частиц из жидкостной среды теплоносителя.

Режимы работы переключаются посредством механического переключателя. Имеется возможность применять фиксированные заводские настройки. Для того, чтобы электрическая энергия расходовалась экономично, модуль можно переводить в автоматический режим.

Блок управления водяным насосом системы отопления Wilo Yonos снабжен индикаторной панелью, на которой отображаются сведения о потребляемой мощности электричества, давлении в системе и другие показатели. Кроме стандартной монтажной длины 18 см, выпускаются и компактные модули, длиной 13 см.

Видео

В сюжете - Обзор циркуляционного насоса Wilo Yonos

Таким образом, циркуляционные насосы Wilo представлены в широкой линейке моделей для решения различных задач.
