Для бытовых нужд вы используете погружной электрический насос Малыш, но он, как и всякая иная техника, со временем требует вмешательства? Хотя его конструкция простая, отработанная и достаточно надежная, но без опыта ремонта сложно отыскать поломку. В статье мастер сантехник расскажет, как выполнить ремонт вибрационного насоса Малыш приведены основные типы неисправностей и пути их обнаружения.
Вибрационные погружные насосы изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе. Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.
Обратите внимание! Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый.
Первыми для бытовых нужд такие устройства выпустили итальянцы. В СССР за их разработку в конце 1960-х взялись конструкторы московского завода «Динамо» под руководством М. Е. Брейтора.
И с 1971 года бытовой вибрационный насос стал выпускаться на предприятиях СССР — сказалось увлечение унификацией.
Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: «Малыш», «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».
Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».
Насос «Струнок» не всегда отличит от «Малыша» даже специалист — только по маркировке.
Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и «Ручейком».
Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем четырем типам погружных насосов:
- «Малыш» — модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
- «Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
- «Малыш — К» — модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
- «Малыш — 3» — компактная модель диаметром 80 мм для узких скважин.
В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят гидроудары.
При перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.
Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые
Устройство и принцип действия агрегата
Принцип действия прост. Механизм забора и подъема воды при помощи поршня и клапана известен еще с античных времен Герона Александрийского. Вся разница в том, что схема переработана под электрический двигатель.
Электрический переменный ток меняет свое направление несколько раз в секунду. В России принят стандарт 50 Гц. Это означает, что за секунду ток меняет полярность 50 раз.
Соответственно, железный сердечник, помещенный в магнитное поле, создаваемое током с такой частотой, будет вибрировать с частотой смены полярности. Если к такому сердечнику добавить поршень с клапаном, то появится насос.

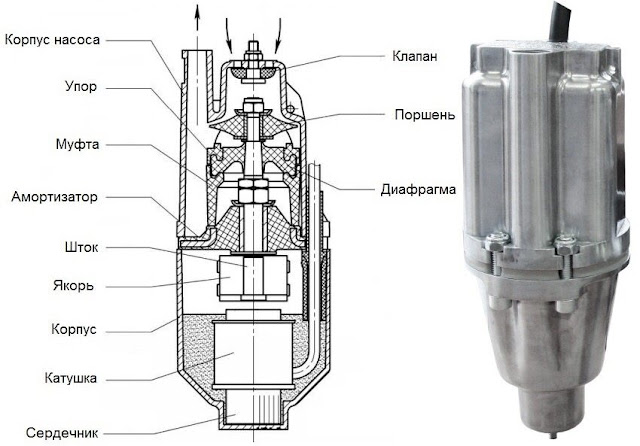

Корпус насоса состоит из двух половин. В одной из них электрическая катушка, создающая электромагнитное поле, а в другой помещена вся механика со стальным сердечником.
Катушка имеет П-образный сердечник. В сборе эта деталь называется ярмом. Она запрессована в корпус и залита для герметичности и изоляции компаундом — пластифицированной бакелитовой смолой с примесью кварцевого песка из соображений лучшей теплопроводности.
В другой половине корпуса находится гидравлическая камера. В ней располагается сердечник на резиновом амортизаторе. Движение сердечника корректирует резиновая мембрана.
На сердечнике стоит поршень. А для направления потока откачиваемой жидкости на заборном патрубке ставится обратный клапан.
Проще говоря: катушка магнитит, сердечник вибрирует, амортизатор работает как герметизирующая прокладка корпуса и возвращает сердечник в нейтральное положение, мембрана не дает сердечнику раскачиваться, поршень толкает воду, клапан обеспечивает ее движение в одну сторону.
Вот и вся конструкция — просто и эффективно.
Обратите внимание! Насосы Малыш и модификации выпускают с нижним и верхним забором воды. Агрегаты с нижним забором ломаются чаще, так как у их конкурентов лучше охлаждается двигатель
Основные виды неисправностей и их причины
Все неисправности можно свести к двум типам:
- Электрическая часть.
- Механическая часть.
В свою очередь каждую из них можно разделить на две подгруппы. Это полная неработоспособность и частичное нарушение работы.
Частичная потеря работоспособности насоса не обязательно означает нарушение регулировки. Иногда причина кроется в выходе из строя его отдельных деталей. Но начнем по порядку.
Тип #1 —неисправности электрической части
Наиболее частая неисправность — выход из строя катушки. Полное перегорание или пробой изоляции на корпус. Реже происходит отслоение от корпуса компаунда. Причина у неисправностей одна — работа «всухую», без воды, что вызывает перегрев катушки.
Тогда горит изоляция, подгорает компаунд и, вследствие разницы теплового расширения различных материалов, происходит расслоение заливки и выпадание ярма из корпуса.
Иногда насос перестает качать вообще, но может и разбить корпус. Это самая неприятная поломка, избежать которую можно только соблюдением правил эксплуатации.
Тип #2 — поломки механической части
Тут полное разнообразие причин и последствий.
- Известкование деталей. Происходит от перекачки жесткой воды. Это белый известковый налет типа накипи в чайнике. В работе это особо не ощущается, но после длительного хранения, например, в зимний период, известка может заклинить поршень. Неисправность редкая, как правило только затрудняет разборку и немного снижает характеристики насоса.
- Нарушение целостности корпуса. Впечатление, точно срезано напильником или фрезером. Обычно верхнее ребро корпуса. Причина простая — контакт с бетонной поверхностью колодца при работе.
- Засорение рабочей полости насоса. Например, песком. Песок и камушки, ветки, водоросли — все это нарушает плотность прилегания клапана к постели. Не критично, но неприятно — насос не развивает положенной мощности.
- Ослабление резьбовых соединений. Происходит от вибрации, случаются нечасто. Например, раскручиваются гайки, закрепляющие поршень. Последствия могут быть самые плачевные — вплоть до разрушения корпуса.
- Нарушение свойств резины. Ведет к снижению мощности насоса. В редких случаях происходит полное прекращение работоспособности.
Наиболее капризная и чувствительная к ослаблению свойств резины деталь, как ни странно, массивный амортизатор. Слишком эластичная резина способствует разбиванию сердечника, слишком жесткая — снижению амплитуды вибрации и потере мощности.
Кроме того, при проворачивании сердечника в амортизаторе, проекция основания штока (на шток запрессована деталь, называемая якорь) не полностью совпадает с ярмом и хуже притягивается к нему. Жесткий поршень хуже перемещает воду. Разбитый поршень не качает вообще.
Клапан при потере эластичности работает хуже, но совсем из строя насос не выходит. Тоже мы наблюдаем и при нарушении регулировке клапана.
Иногда происходит просто потеря мощности. Часто причиной является опять включение насоса без погружения в воду. Чаще всего это происходит из-за пренебрежения правилами эксплуатации.
Например, подвешивание насоса на стальном тросе и без амортизатора — крепление насоса обязательно должно амортизировать! Поэтому в комплект и входит леска или нейлоновый шнур и амортизирующее кольцо для крепления.
Зная устройство насосов серии Малыш, с ремонтом агрегатов можно без особых проблем справиться своими руками
Алгоритм поиска и ликвидация неисправностей
Если насос отказывается работать или делает это как-то неубедительно, то первым делом отключите его от сети и извлеките на поверхность.
Этап #1 — внимательный наружный осмотр
Далее следует отсоединение подающего шланга и визуальный осмотр. Нет ли каких видимых повреждений.
К сожалению, трещины в корпусе лечатся только полной заменой корпуса. Но и тут стоит помнить, что просто так они не появятся в литье, сделанном под давлением — тут где-то кроется иная причина.
Если корпус цел, тестером проверяем сопротивление катушек и наличие замыкания на корпус. Исправное ярмо покажет сопротивления порядка 10 Ом. Любой из контактов (кроме заземления) не должен давать короткое на корпус насоса.
Если оно есть — дело плохо. Заменить катушку самому очень сложно и попытка дает плохие результаты. Впрочем, рекомендации по этому вопросу будут чуть позднее.
Если с корпусом и электрикой все нормально, надо продуть насос. То есть просто подуть в его заборное и подающее отверстия. В оба направления воздух долже проходить свободно.
Но если резко дунуть в подающий патрубок, то клапан должен закрыться и заблокировать подачу воздуха.
Если этого не происходит, то красноречиво говорит о нарушении в регулировке насоса. Дальше просто потрясем насос. Ничего не должно громыхать внутри него. Причина посторонних звуков — отслоение компаунда или разрушение механической части.
Если есть сомнения в необходимости разборки, а насос попросту потерял мощность, то можно попробовать обойтись без разборки. Первым делом промываем насос струей воды. Задача — вымыть изнутри песок и мусор.
Дальше можно попробовать опустить в ведро с водой. В воду добавляем 9% уксус (примерно 100 г на ведро) или пакетик лимонной кислоты. Оставляем часов на шесть. Затем снова промываем струей воды. Цель процедуры проста — снять известкование.
Дальше проверяем регулировку клапана. Он должен лежать неплотно и иметь зазор 0,5 — 0,8 мм. Просто ослабляем контргайку и зажимную гайку на заборе насоса и регулируем. Как только попали как надо — крепим контргайкой. Процесс контролировать просто.
Опускаем насос без шланга в ведро с водой. Так, чтобы выглядывал только патрубок шланга. И включаем. У исправного и отрегулированного насоса столб воды поднимается примерно на метр.
По этому фонтану и судим о регулировке. Как только получили максимальную величину — тут и закрепляем результат.
Мы перечислили самое простое. Для остального требуется разборка.
Этап #2 — пристальный взгляд изнутри
Первым делом нужно разобрать насос. Предварительно желательно сделать на корпусе метки. Чтобы потом правильно собрать.
К сожалению, просто отвернуть крепежные винты только на новом насосе — в процессе эксплуатации резьбовое соединение так окисляется, что разобрать его — еще та задача. Лучшее подспорье — терпение и жидкость WD40.
Кстати, в былые годы на заводе на соединительных шпильках во избежание разбалтывания вообще забивали керном. Сегодня поступают несколько гуманнее и применяют гайки с пластиковым фиксатором.Точно такие надо ставить и при сборке.
Если разборка не задалась, нужно прибегать к ножовке или УШМ (болгарке). Только очень аккуратно, без повреждения корпуса. Штатные винты лучше заменить с болтами под внутренний шестигранник — их затем проще отвинчивать.
Кстати, разбирать и собирать следует по тому же принципу, что и автомобильные колеса или блок двигателя — зятягиваем или ослабляем крепления постепенно, крест-накрест.
Обратите внимание! После ремонта неплохо заменить штатные шлицевые винты на болты с головкой под внутренний шестигранник — они проще при разборе
Насос распадается на две половинки — в верхней компаундом залито ярмо, а в нижней держится вся механика.
Этап #3 — устранение электрической неполадки
В электрической половине смотрим на компаунд. Если он отслоился, то аккуратным постукиванием молотка по корпусу определяем участок. Если он небольшой, то можно попробовать вылечить неисправность заливкой эпоксидной смолы.
Если узел выпадает из корпуса, то на компаунд наносим неглубокую насечку (болгаркой) не глубже 1 мм.
И крепим узел на месте с помощью герметика, который применяют при ремонте автомобильных стекол. Эпоксидная смола не подходит — она недостаточно пластичная и попросту лопнет позднее от вибрации.
Запрессовать катушку на место сложно — может понадобиться пресс с усилием порядка 300 кг. Можно попытаться и перемотать катушку, если та перегорела. Но тут сложнее.
Сначала греют корпус, чтобы извлечь ее. Примерно до 120 градусов. Пока не отслоится компаунд. Делать это лучше на свежем воздухе — подгорающий компаунд не сильно полезен для здоровья.
Аккуратно скалывая, освобождают корпуса катушек (их две) от остатков компаунда. Сматывают с них старый провод. Затем наматывают новые обмотки. Провод диаметром 0,65 мм, марки ПЭТВ. Виток к витку, примерно восемь слоев каждая катушка.
Выводы катушек присоединяют пайкой к влагостойкому проводу сечением 0,75 в двойной изоляции. И затем катушку заливают в корпус эпоксидной смолой с добавлением прокаленного кварцевого песка.
Но вообще, этот метод ремонта не сильно надежный — на заводе оборудование и материалы позволяют делать это более качественно. И ремонт электрической части можно рекомендовать только в крайнем случае. В остальных лучше обращаться к производителю.
Неполадки электрического характера можно устранить своими силами только при наличии опыта выполнения подобных работ. В противном случае дешевле обойдется покупка новой детали.
Впрочем, если у вас много свободного времени и намоточный станок и навыки работы с электрическими устройствами, то можно и попытаться.
Но чаще всего оказывается дешевле полностью заменить катушку вместе с половиной корпуса. На заводах, кстати, так и делают. Можно считать это агрегатным ремонтом.
Этап #4 — исправление механических нарушений

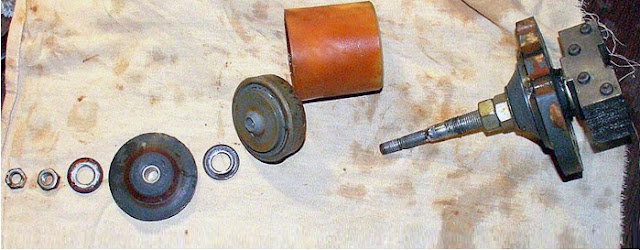

С механикой проще. Аккуратно вытаскиваем узел из корпуса насоса. Первым делом визуально определяем неполадки: разрушения, разрывы, обломки шайб и так далее. Если есть чернота и гарь — снова проверяем электрику.
Если есть следы механического износа на металлических деталях — проверяем зазоры и амортизатор и еще раз перепроверяем электрическую половину на предмет отслоения компаунда. Это можно сделать постукиванием молотка — в месте отслоения звук будет глуховатым.
Просто иногда износ ярма и якоря случается потому, что катушка смещается, выпадает из корпуса. Что не всегда заметно на старом насосе по причине загрязнения.
При разборке иногда случаются надрывы мембраны и амортизатора. Мембрана особенно не влияет на работоспособность насоса и, если можно ее подклеить резиновым клеем, то можно этим и ограничиться. А вот амортизатор в таком случае лучше заменить.
Внутренности насоса промываем от песка — если он там есть. Известковый налет удаляем по тому же принципу, что и накипь в чайнике — лимонная кислота, уксус, средство для удаления накипи.
Только не применяйте сильную щелочь и другие мощные средства — нужно очистить корпус, а не растворить его.
Обратите внимание! Чаще всего разборки и сборки насосы Малыш требуют после промывки скважин. Их необходимо регулярно очищать от песка и илистых включений
Далее смотрят, как ориентирован якорь штока по отношению к катушке. Их проекции должны совпадать. Нет — поворачиваем, ослабив крепежные гайки. Расстояние от якоря до ярма должно составлять 5 — 8 мм.
Этот зазор регулируется подкладными шайбами и контргайками на основании штока. Больше расстояние не позволит насосу развить мощность. Меньшее ведет к разбитию ярма и якоря, а иногда и корпуса.
Если якорь на штоке разболтался — что бывает крайне редко — его крепят кернением. Иногда случается разрыв самого штока в районе резьбы крепления поршня или прослабление резьбы — тут уже только замена.
Если износился поршень или он потерял эластичность, то тут все просто. Меняем его на новый из ремнабора и регулируем зазор между ним и постелью в корпусе. Этот расстояние должно находиться в пределах 4 — 5 мм.
Регулируется он просто — путем добавления или уборки проставочных шайб толщиной 0,5 мм. Их вы найдете на самом штоке над и под поршнем.
При смене поршня следует помнить о стальной втулке, запрессованной в центре. Достать ее из старого и запрессовать в новый просто. Не требуется даже специальных инструментов. Как правило, она входит от нажатия рукой.
Иногда выручают тиски или просто болт с парой шайб и гайкой — просто насаживаем последовательно поршень и втулку на болт и стягиваем гайкой — втулочка встает на место как надо. Можно даже попробовать это сделать прямо на штоке.
Мембрану меняют крайне редко — только если уж совсем рассыпалась. А так, если она цела и резина не потеряла своей упругости, то особо не обращайте на нее внимание. Главное, что она есть.
Хорошим подспорьем в работе будет штангенциркуль с глубиномером. Им и замеряем расстояние от посадочного края корпуса до постели клапана, а затем от клапана до амортизатора. И приводим их в соответствие.
Клапан насоса меняется тоже просто — винт и две гайки. Расстояние между ним и заборным отверстием регулируется простым поджатием винта. Как уже говорилось, зазор должен лежать в пределах 0,6 — 0,8 мм.
Шток на амортизаторе, обратный клапан и поршень крепятся контргайками. Относимся к этому серьезно.
Если это крепление позднее от вибрации развинтится, то может привести к серьезной поломке — как раз одна из главных причин разрушения корпуса или выхода из строя резиновых частей.
Важный элемент конструкции насоса — резиновый клапан, который находится в корпусе. Он перекрывает отверстия для выхода воды, а в случае отсутствия давления в устройстве обеспечивает ее свободное вытекание.
Собираем аккуратно. Обращаем внимание на насосах с верхним забором воды на совпадение отверстий в корпусе и амортизаторе — для этого мы и делали метки перед разборкой насоса.
С виду обе стороны одинаковы и их легко перепутать. Если это произойдет, то насос попросту откажется работать.
Винты корпуса, как и говорилось, тянем крест-накрест, постепенно. И очень плотно. Гайки обязательно новые, с пластиковым фиксатором. Совсем не помешают шайбы Гровера. Помним, что насос при работе сильно вибрирует, чего не любят резьбовые соединения.
Снова все проверяем. Меряем сопротивление обмотки ярма, продуваем туда-сюда насос. Если все нормально, переходим к проверке на ведре с водой. Опускаем насос в воду, патрубок для шланга оставляем снаружи.
Или применяем для таких целей обрезок короткого шланга. И глядим, как у нас качает воду. Все нормально — хорошо. Слабо — регулируем клапан.
Видео
В сюжете - Быстрый ремонт вибрационного водяного насоса "Малыш"
Всегда помним о безопасности! А потому, даже убедившись в целостности катушек и отсутствии замыкания на корпус, никогда не держим насос при проверке за корпус! Всегда только на диэлектрическом пружинящем подвесе! И никогда для подобных целей не используем провод питания. Безопасность никогда не бывает лишней.
