Как сделать седло для врезки трубы под углом

Услуги сантехника в Москве и Московской области

В работах, связанных с монтажом труб водоснабжения или отопления, очень часто возникает необходимость врезания труб под прямым углом. В статье мастер сантехник расскажет какой формы должен быть идеальный срез седла трубы и как его сделать. Правильное соединение облегчит процесс сваривания труб и в значительной степени увеличит прочность соединения.

Необходимые инструменты

Услуги сантехника в Москве и Московской области

Для данной работы потребуется минимальный набор инструментов, некоторые из них обязательно найдутся у домашнего мастера:
  • Угломер с тисками для зажима заготовки;
  • Болгарка или ножовка по металлу (в идеале лучше сего подойдет первый вариант, главное уметь им пользоваться и делать работу не спеша, с высокой точностью, еще можно использовать ленточную пилу по металлу, она отлично подходит для данного вида работ, но потребует определенных усилий при работе);
  • Перманентный маркер для удобства разметки (но в принципе, можно обойтись и без него, если работать с ленточной пилой).
Процесс работы

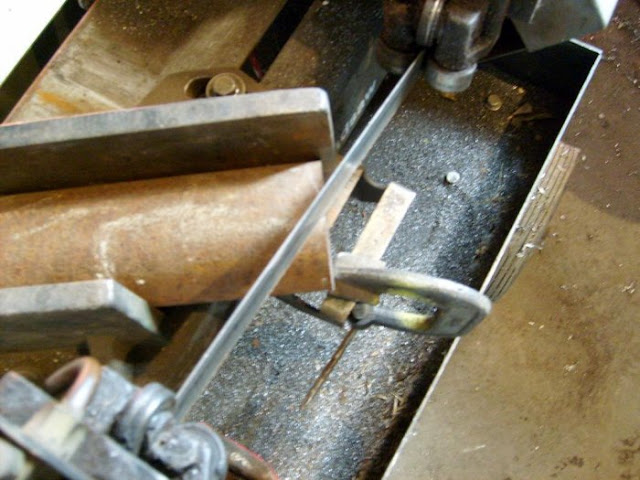

Работу по созданию идеального седла трубы, начнем с закрепления ее в тисках угломера под углом равным 35 градусам, относительно полотна пилы по металлу или режущего диска болгарки. Высокая точность выставления угла важна, но уровень допустимой погрешности все же есть, он составляет примерно 2 градуса. Место реза на трубе не должно проходить прямо по центру верхней грани, необходимо сделать отступ в 5 мм.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Произведя отрез отмеренной части трубы выбранным вариантом инструмента, следует провернуть заготовку на 180 градусов. Выставляем трубу так, чтобы линия нового среза была строго симметрична уже отпиленному краю. Сделав отрез с другой стороны, мы получаем, что-то визуально похожее на колышек. А это означает, что наша труба с идеальным седлом для вреза под прямым углом готово.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Если не учесть отступ в 5 мм от центра верхнего края, то края получатся заостренными и высокими. А это, в свою очередь, будет мешать идеальной посадке при врезе в перпендикулярную трубу. Но это можно легко исправить, просто немного сточив заостренные края болгаркой или срезав их пилой по металлу.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

На этом процесс изготовления закончен. Можно приступать к монтажу необходимой конструкции.

Видео

В сюжете - Как сделать седло для врезки трубы под углом


В продолжение темы посмотрите также наш обзор Способы сварки труб под углом
