Монтаж дренажной системы — виды, правила

Услуги сантехника в Москве и Московской области

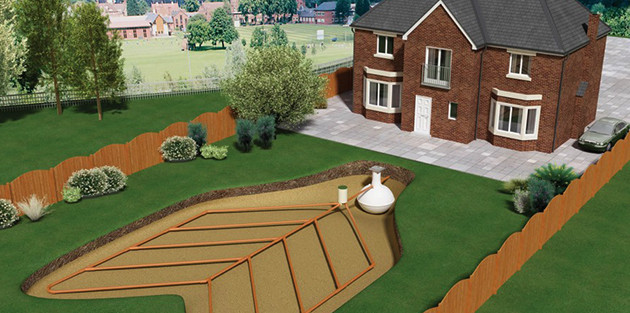

Дренажная система - это конструкция для сбора излишков воды по территории участка. Структура регулирует водный баланс почвы для создания необходимых условий для постройки дома, посадки растений и деревьев. Она состоит из траншей и труб, колодцев и дренажных насосов. Устройство системы не сложное и под силу к самостоятельному проектированию и выполнению. В этой статье мастер сантехник расскажет о процессе монтажа дренажной системы, а вы сможете оценить свои силы.

Изучение участка

Услуги сантехника в Москве и Московской области

Любой архитектор или просто опытный строитель не будет сомневаться, что именно следует сделать сразу при освоении нового участка. Раньше всего требуется провести дренаж, если он, действительно, необходим. А потребность в таких мероприятиях возникает практически в любом случае. Но дренаж на дачном участке или на загородном объекте под застройку подразумевает неизбежно очень крупные земляные работы. Потому для экономии средств и для сохранения сформированных ландшафтов в целости такие работы проводят в самом начале и только после тщательного исследования.

Нет на всем земном шаре двух одинаковых в плане насыщенности водой и рельефа территорий. Судить о своей земле по владениям, расположенным даже совсем рядом — опрометчиво. Предварительное изучение как сухой внешне, так и болотистой местности включает непременно топографическую съемку пространства.
Обратите внимание! На подготовленных материалах следует отразить кадастровые рубежи собственности. Обязательны также общие описания рельефа, определение степени уклона

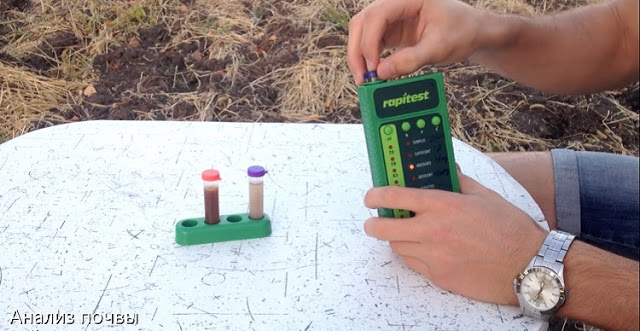

Крайне важно определение слоев грунта, их минеральной природы, величины фракций, глубины и чередования. Вскрыть необходимые сведения помогает разведывательное бурение. Только профессионалы смогут разобраться, где именно бурить, сколько скважин пробивать и на какую глубину. Планирование дренажного поля немыслимо и без скрупулезного анализа физико-химических свойств почвы. Определение этих параметров (для образцов с разных глубин) производится в специализированной лаборатории, имеющей сертификат на такие проверки.

Услуги сантехника в Москве и Московской области

Огромное значение имеют подземные воды и выраженность их сезонных, многолетних колебаний. В распоряжении специалистов — не только данные геологоразведки на конкретной территории, но и установленные за многие десятилетия эмпирические закономерности, анализ водоносных горизонтов в различных местностях.

Все это вместе с общими законами гидродинамики позволяет прогнозировать движение подземной воды и «реакцию» ее на действия человека с высокой степенью точности.

Но, кроме механической нагрузки и простого промокания, грунтовая вода может воздействовать на конструкции, на растительные культуры и иначе. В процессе исследования проверяется химическая, микробиологическая безопасность почвенных вод. Давно известно, что они взаимосвязаны между собой и с надземными водами на больших расстояниях, вовлечены во всемирную циркуляцию.

Потому точная проверка нередко обнаруживает «сюрпризы», пришедшие издалека. Если не учесть кислотно-щелочного баланса, наличия газов и микроорганизмов, можно столкнуться с неприятными последствиями уже через несколько лет.

Что самое плохое, исправить положение дел намного дороже и тяжелее, чем своевременно отказаться от ошибочных решений, или избрать обходной путь.

Поводом для тревоги и для усиленного дренажа могут быть такие растения на участке, как:
  • Рогоз и похожий на него камыш;
  • Конский щавель;
  • Болиголов;
  • Наперстянка;
  • Крапива.
О том же свидетельствует и наличие яркой травянистой зелени на фоне многодневной засухи. А также беспокоиться надо, если в вечерние часы постоянно обнаруживается туман, если дождевые воды застаиваются. Но геологоразведка обязательна в любом случае — даже когда обнаружена плесень в фундаменте, когда участок зарастает мхом и лишайниками, а почва пропитана сыростью. И даже — при расположении участка в затапливаемой низине.
Обратите внимание! Хаотические и непродуманные как следует меры могут только усугубить положение дел или же повлечь неоправданные расходы
Необходимость и назначение

Услуги сантехника в Москве и Московской области

Дренаж — это такое мероприятие, которое помогает:
  • Сохранить в целости и сохранности ландшафтный дизайн;
  • Продлить срок эксплуатации дома и подсобных строений;
  • Эффективно бороться с силами морозного пучения;
  • Избежать возникновения очагов мха, плесени и затхлого запаха;
  • Выращивать какие угодно культуры, а не только привычные к чрезвычайной влажности.
Дренаж нужен любым садоводам, огородникам и просто застройщикам. Если даже субъективных признаков чрезмерного увлажнения нет, они могут появиться внезапно после строительства или изъятия части грунта, при рытье колодца и так далее. Выполнить необходимые работы можно даже своими силами. Причем, как показывает практика, самостоятельный дренаж ничуть не хуже профессиональных решений. В нем активно используются современные материалы и методы устранения излишней сырости.

Там, где слишком много воды, даже «любящие» ее растения могут страдать от гниения корней. Своевременный дренаж помогает исключить воздействие на строительные материалы фундамента и нижней части стен разрушительных для них веществ.

Кроме того, эта мера позволяет избежать всплытия септиков, стабилизировать работу канализации, сделать использование участка комфортнее. По непрерывно влажной земле ходить тяжело и неприятно, приходится тратить время на очистку обуви.

Обязательны дренажные сооружения:
  • На ровных участках, с которых нет естественного стока;
  • В низинах;
  • При наличии выраженного уклона;
  • При вытеснении нормальных растений влаголюбивыми культурами;
  • На глинистых почвах и суглинках, почти не позволяющих дождевой и талой воде уходить поглубже.
Условия для проведения

Услуги сантехника в Москве и Московской области

Чтобы водоотведение было эффективным и дало полноценный результат, а не просто поглотило средства и силы, нужно собрать определенную информацию:
  • Каков точно почвенный слой, каковы его характеристики;
  • Чем выделяется рельеф местности;
  • Сколько выпадает осадков за год;
  • Каково их распределение по сезонам и вероятные пики;
  • Как высоко стоят почвенные воды;
  • Хорош ли естественный отвод жидкости при сильном дожде или во время половодья.
Осушать землю нужно, если грунтовая вода расположена в 50 см от поверхности или ближе. А также прибегать к мелиоративным мероприятиям придется, если хотя бы изредка происходит локальное затопление.

Полезны они еще в таких случаях:
  • Когда подтверждено заболачивание почвы;
  • Когда требуется отводить осадки и подземную воду от цокольных элементов и нижних этажей, фундаментов;
  • Когда вблизи находятся сооружения, фундамент которых уходит глубоко;
  • Когда планирует создать искусственные водоемы.
Виды систем

Услуги сантехника в Москве и Московской области

Системы дренажа различаются по нескольким параметрам.

По способу установки:
  • Вертикальный дренаж — совокупность соединяемых труб, помогающих сокращать количество воды до оправданного уровня. Водоотводные (дренажно-распределительные) системы могут контролировать 100% участка либо обособленный фрагмент его. Иное название вертикальной системы — пристенная, цель ее использования состоит в подстраховке фундамента;

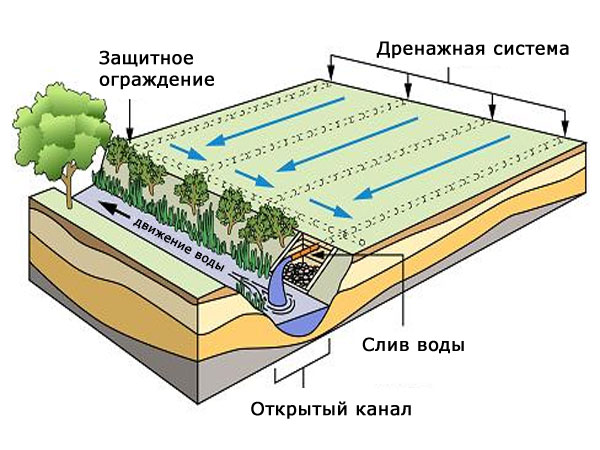

  • Горизонтальная схема подразумевает подготовку каналов небольшой глубины, прокладываемых на поверхности;
  • В комбинированном варианте, само собой, объединяются оба вида используемых средств.
Пристенная схема современного образца, кроме трубопровода, включает скважины, откачка воды из которых выполняется насосами. В ситуации, когда дренаж не был предусмотрен по какой-то причине в момент строительства, на углах постройки делаются колодцы, соединяемые по периметру трубами. Дополнением к вертикальному дренажу часто оказываются траншеи, прокладываемые снизу и с боков щебенкой, гравием или кирпичным боем.
Обратите внимание! Коренной недостаток такого дополнения — сохранение работоспособности лишь до заполнения илом
Дренаж сложен и дорог, поэтому нужно сразу проектировать его так, чтобы сооружение прослужило не один год, оправдав вложенные средства и усилия. Вертикальная система выстроена за счет отвода жидкости через приямки от подвала. Приямки — это лотки с заглублением, куда затекает перенаправляемая затем глубже вода. Поскольку есть риск хаотического попадания ее в колодец или в скважину, трубопровод нужно вести с наклоном к собирающему коллектору. Наименьший допустимый угол наклона в глине составляет 0,02, а в песке и подобных ему породах — 0,03.

По типу устройства

Услуги сантехника в Москве и Московской области

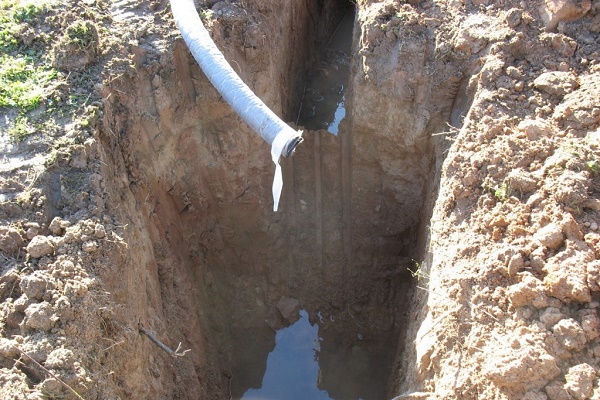

Пристенный дренаж допускается делать как с полимерными трубами, так и с каналами из асбестоцемента. Единственное условие — использование боковых отверстий не более 1,5 мм. Рекомендуется применять трубы из полиэтилена низкого давления, поскольку они упрямее других сопротивляются сдвигам почвы. Углы вертикальной дренажной системы оснащаются смотровыми колодцами, помогающими расчищать засорившиеся трубы. Наиболее низкий пункт служит для подготовки скважины или колодца, через который собранная вода и станет уходить за границы территории.

Услуги сантехника в Москве и Московской области

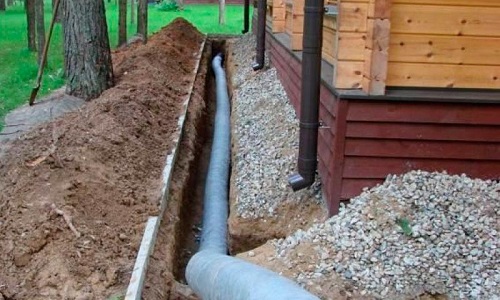

Расстояние между любой частью пристенного дренажа и самим защищаемым сооружением не может быть менее 1 м. Дренажный колодец обустраивается при помощи рытья котлована, габариты которого должны соответствовать зарываемому резервуару.

Услуги сантехника в Москве и Московской области

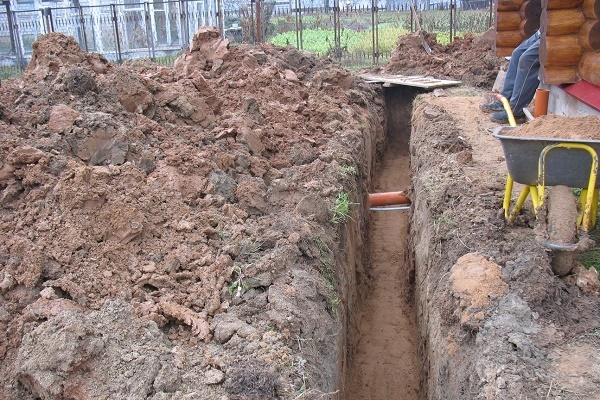

Внутренний дренаж подвала может выполняться открытым или закрытым способом. В закрытой схеме, как и в пристенной, используют трубы с перфорацией. Открытый тип подразумевает рытье траншей, дополняемых лотками, которые оптимизируют работу контура.

Услуги сантехника в Москве и Московской области

Когда воды поступает очень много, а ее естественный уход затруднен, нормальную защиту подвалов гарантирует только сочетание указанных подходов. Внешняя система освобождения от воды подразумевает выкладку труб на полу или небольшое введение их в почву. Во втором случае сеть сбора воды кладут по периметру фундамента, делая для нее более глубокие траншеи, чем внутри.

Услуги сантехника в Москве и Московской области

Использовать внутренний дренаж требуется, чтобы защищать подземные части здания от уже проникшей в них жидкости. Трудоемкость таких работ относительно невелика, но эффективность их тоже меньше, чем у подстраховки снаружи.

Полы в сырых подвалах обязательно поднимают на высоту, равную диаметру труб. К сведению: если строительство ведется в регионе с теплым климатом, дренаж по внешнему контуру экономичнее в плане расходов и трудозатрат. Все дело в том, что становится возможно обойтись траншеями меньшего заглубления. А когда точно установлено, что водоносные горизонты залегают глубоко, получится ограничиться даже желобами для ливневого стока. Для подготовки канавок в слое бетона используют отбойник либо перфоратор.

Засыпка труб, отводящих жидкость, производится с использованием гравия или щебенки крупной фракции. Потом готовят бетонную стяжку, проводят гидроизоляцию пола и создают новый полноценный пол. В такой схеме молчаливо предполагается, что сбор жидкости будет собираться внутри цистерн, и что она при помощи насосов или без них (по естественному стоку) станет уходить. При благоприятных геологических условиях отвод жидкости происходит в фундаментные подушки.

Материалы и комплектующие

Услуги сантехника в Москве и Московской области

Полноценная защита от грунтовых вод, независимо от выбранного конструктивного решения, обеспечивается только при использовании качественных материалов и комплектующих. Большое внимание стоит уделить выбору муфт и заглушек, тройников и резиновых манжет различного диаметра.

Услуги сантехника в Москве и Московской области

Если требуется соединить прямо стыкуемые участки гофрированной трубы, нет ничего лучше соединяющей муфты. Отводы предназначены для ситуации, когда их связывают под углом 90 градусов. Очень сложные углы могут быть оформлены при помощи муфт универсального исполнения.

Услуги сантехника в Москве и Московской области

Бывает так, что приходится соединять отрезки труб неодинакового диаметра. Настоящим спасением в этом случае оказываются «переходы». А когда возникает потребность в стыковке трех труб, не обойтись без тройника. К сведению: нужно заранее определиться, какой именно отвод будет обеспечивать проектный наклон. Предотвращение засорения отводного контура илом возьмут на себя специальные заглушки. Типичные колодцы как для сбора воды, так и для инспекций в основном представляют собой готовые пластиковые изделия.

Услуги сантехника в Москве и Московской области

Самые дешевые врезки имеют диаметр 11 см. Когда нужен более качественный и стабильный товар, рекомендуется покупать врезку внутренним сечением 0,16 м. Бывают случаи, не позволяющие заранее оценить необходимый тип дренажной системы. Тогда специалисты рекомендуют покупать универсальные врезки диаметром 20 см. Целесообразно покупать смотровые детали для контроля за самыми чувствительными сегментами дренажа — стыками нескольких труб и поворотами.

Надежная работа водоотвода во многом зависит от фитингов. Их делают как прямыми, так и с переходами (для связки однородных по величине и разнокалиберных труб соответственно). Фитингами оформляются почти все ответвления и развороты магистрали, поскольку эти детали гарантируют неразборный стык. Довольно часто практикуется контакт муфта – фитинг. Рекомендуется уделять внимание не только ознакомлению с фирменными описаниями товаров, изучению сертификатов и лицензий, но и отзывам реальных потребителей — это адекватный критерий.

В числе блоков, активно используемых для дренажа, выделяются специализированные маты. Они эффективно заменяют традиционные дренажные системы (с их напряженным рытьем траншей, засыпкой сотен килограммов песка, гравия, протягиванием длинных труб). Специальная дренирующая сетка на всем протяжении прикрывается нетканым материалом, не дающим грунту и илу проникать в рабочую деталь.

Услуги сантехника в Москве и Московской области

Основными областями применения дренажных матов являются:
  • Возведение дорог и домов;
  • Подземное строительство (в том числе сооружение подвалов и погребов);
  • Гидроизоляция фундаментов;
  • Защита от воды подпорных стен и покрытых брусчаткой участков.
Дренажные маты отлично зарекомендовали себя при укладке под плитку, которой выкладывают террасы. Даже по окончании нескольких зим тротуарный материал останется крепким и не покроется трещинами. Поскольку защитное покрытие исключает накопление воды в клеевой массе и бетоне, автоматически устраняется угроза превращения подвалов в импровизированные «бассейны» при таянии снега.

Услуги сантехника в Москве и Московской области
Обратите внимание! Основание под матами не должно быть покрыто пылью. Раскладка дренажных блоков ведется так, чтобы стыков оказывалось как можно меньше; на пересечениях наносят клейкую ленту
Если приходится делать гидроизоляцию вертикалей, для максимальной устойчивости места соединений усиливают дюбелями. Набег при выкладке матов приблизительно 2 см. Периметр их и профиля дополняется уплотняющей лентой, она же используется везде, где маты контактируют со стенами. Над ними обязательно льется стяжка. Залог успеха — уклон от 3 градусов и более. Если он не обеспечен, застой воды будет неизбежен.

Выкладка матов напрямую на грунт практикуется:
  • Чтобы сократить уровень почвенных вод;
  • Для удаления жидкости, попадающей на подпорные элементы;
  • В ходе обустройства зеленых кровель.
Нахлест в этих случаях повышают до 3 см, раскладка также ведется в направлении уклона. Извлеченный ранее грунт можно применять для засыпки исключительно при отсутствии крупных камней. Минимальная толщина до поверхности — 30 мм. Разравнивание «от себя» предпочтительно, особенно при механизированных работах, потому что сокращает возникающую нагрузку. Пропускная способность и общий период службы у дренажных матов не хуже, чем у классических систем со всеми их котлованами, трубами и траншеями.

Большую роль играет дренажный фильтр. Это устройство с каркасом из труб, содержащих перфорацию. И также применяется в этой системе гильза из нескольких слоев волокнистого вещества с порами. Для получения таких материалов применяется пневматическая экструзия. Промежуток от каркаса до гильзы заполняется полимерной сеткой. Зазор помогает распределять по частям отводящей трубы одинаковые порции жидкости.

Услуги сантехника в Москве и Московской области

В отличие от аналогичных изделий функциональна вся площадь покрытой порами гильзы, а не только участок выше отверстия. Смешение рядов конических отверстий относительно каркаса производится на ½ шага между отдельными отверстиями. Точное число выемок и их внутреннее сечение даже при использовании патента во всех подробностях придется определять индивидуально. Края каркаса (трубы с перфорацией) оснащаются монтажной резьбой.

Несомненным преимуществом подобного решения оказывается возможность нарастить основной очищающий слой за счет отказа от подготовки подстилающих пластов.

Проектирование

Услуги сантехника в Москве и Московской области

Выбрать варианты дренажа на участке, как следует из всего сказанного выше, непросто. Но все равно, будь то на даче или в полноценном загородном доме, проект составлять придется обязательно. Самый простой способ — открытое дренирование — приемлем, если требуется освобождать от воды слой, образованный почвой и растениями. Действие не закрытых сверху каналов обеспечивается за счет отхода подземной воды в места, где грунт частично снят. Оттуда уже она перемещается самотеком в колодец.

Ход отводящих каналов планируют с незначительным углом, сразу принимая решение, будет ли жидкость сбрасываться в карьеры, пожарные пруды, либо ее станут накапливать для последующего орошения. Проект предусматривает всегда ответ на вопрос, нужно ли упрочнение стенок канав, обложение их камнем (плиткой). Заблаговременно определяются не только с точкой конечного сброса, но и с типом, местом расположения защитной решетки.

Услуги сантехника в Москве и Московской области
Обратите внимание! Стоит уделить декоративной стороне проекта, иначе открытый дренаж окажется некрасивым. Неплохой идеей будет формирование подобия водопада или ручья; все, что потребуется — относительно слабый насос
Услуги сантехника в Москве и Московской области

Неустранимым свойством открытого дренажа оказывается, к сожалению, поглощение свободного пространства. На участках незначительной площади это может быть критично. Закрытый способ отлива лишен таких недостатков, но тут уже готовить проект должны квалифицированные инженеры. Профессионалы рекомендуют никогда не отходить от норм, закрепленных в СНиП 2.06.15-85.

Готовый проект всегда включает:
  • Чертеж водоотводных контуров;
  • Частные чертежи отдельных функциональных элементов;
  • Смету с описанием всех получающихся расходов;
  • Отражение свойств почвы и подземных вод;
  • Размещение сооружений на самом участке и на сопредельных владениях;
  • Маршруты дорог, постоянных тропинок;
  • Расположение и свойства естественных, искусственных водоемов;
  • Гидрогеологическую характеристику местности;
  • Сведения о климатическом режиме;
  • Данные о существующих и планирующихся зеленых насаждениях, о планируемом строительстве.
Услуги сантехника в Москве и Московской области

Нельзя подходить с одной и той же меркой к проектированию дренажа в песке и в глине. Свои особенности имеет, конечно, и освобождение от воды каменистых площадок. Дома, которые стоят на возвышении и окружены понижающейся территорией, обычно строятся без пристенного дренажа.

С осторожностью следует подходить к сбросу сточных вод в водоемы общего пользования и на соседние участки, на общественные земли. Максимально точную информацию дадут консультации специалистов — и это как раз тот случай, когда затраты на них полностью оправданы.

Технология и этапы

Услуги сантехника в Москве и Московской области

Рассмотрим этапы монтажа дренажных систем различных видов.

Пристенный

Услуги сантехника в Москве и Московской области

Если проектирование можно и нужно поручать профессионалам, то практическое выполнение работ лучше своими руками. Ведь за каждый десяток метров водоотвода специализированная организация возьмет весьма солидную плату. И не факт, что такая помощь окажется качественнее самостоятельной работы.

За городом в основном монтируются дренирующие контуры закрытого исполнения. Они хороши тем, что не влияют на дизайн участка, а прямо сверху можно разводить полезные или декоративные культуры, ставить дорожки, беседки и так далее.

Заполнение дренажных труб комбинацией песка и гравия помогает заменять традиционные почвенные фильтры. Современные трубы отличаются легкостью, но при этом они вполне крепки механически. На ровных, плоских участках придется выбирать открытую систему. В зависимости от количества жидкости ей либо позволяют высыхать на воздухе, либо перенаправляют в отведенные места. К сведению: первая канава копается поверху, а вторая — чуть ниже, и служит для сбора избытка влаги.

Связка производится особой трубой. Поскольку велик риск осыпания, придется немного поработать над упрочнением конструкции. Оно достигается при уклоне до 20 градусов (точное значение определяется характеристиками почвы). Глина считается крепкой породой и потому позволяет сократить наклон. Внимательно следует учитывать особенности опоры под зданием: отведение воды от ленты должно быть немного не таким, как от свайного фундамента или от плавающей плиты.

Чтобы дополнить нормальную работу отводных контуров, требуется покрыть фундамент гидроизоляцией. При выполнении кольцевого дренажа сначала размечают поверхность, затем роют канавы, величина которых определяется спецификой почвы. Нежелательно прокладывать эти тоннели по прямой без уклона. Дно ям прокладывается геологическим текстилем, который предотвратит застой ила. Потом выкладываются трубы, просыпаемые щебнем; самый высокий слой формируют из почвы, засеваемой газонными травами, сток воды осуществляется в колодцы или в канализации.

Вокруг дома

Услуги сантехника в Москве и Московской области

Проектирование и строительство дренажных систем производится в соответствии с целями, которые избраны как основные ориентиры. Открытый дренаж производится, если нужно отдалять воду с возделываемых угодий. Закрытый метод практикуется для очищения от воды дачных и коттеджных владений. Приемник дождевой воды должен располагаться под водостоками, монтаж его производится до создания отмостки. Перпендикулярно склону роют канавы, задерживающие поток воды из сада; потом делают канаву, перебрасывающую воду в кювет.

На участках, уклон которых ориентирован от дороги, идущую поперек территории канаву делают перед забором. Дополнительно продольный канал доводят до границы участка.

Для придания канавам повышенной прочности используют:
  • Плиты из железобетона;
  • Каменные блоки;
  • Покрытие дна дерном и щебнем.
На относительно ровных участках с малой заболоченностью можно ограничиться простейшим дренажным решением. Параллельно фундаменту ограды в наиболее низкой точке роют канаву шириной 50 см, длина ее составляет 200-300 см, глубина – минимум 1 м. Подобное решение позволяет избежать воздействия высоко стоящих грунтовых вод и отвести атмосферные осадки. При формировании открытого дренажа предотвращать обвал периметра канав помогает насыщение их кирпичными обломками, щебенкой и осколками стекла.

Недостатком подобной схемы является постепенное заиливание. Профилактика его обеспечивается при помощи геологического полотна. Такое полотно раскладывают на грунте, а после засыпки канав с нахлестом перекрывают дренирующий слой. Скрытие канав производится при помощи засыпки плодородного грунта.
Обратите внимание! Дополнительную защиту по периметру дома обеспечивает ливневая канализация
Поверхностный точечный и линейный

Услуги сантехника в Москве и Московской области

Сбор дождевой воды производится точечными и линейными приемниками. Это сооружения, размещенные точно под стояками водосточных труб и у скатов кровель, не оснащенных такими трубами. Передвижение воды из водосборника в сторону коллектора может происходить по открытым либо по закрытым трубопроводам. Вместо коллекторного колодца может использоваться главный собирающий колодец.

Дождевые приемники делают или из крепких сортов пластмассы, или из чугуна.

Точечные сборники воды дополнительно включают:
  • Сливающие водоотводы;
  • Заслонки;
  • Специальные трапы.
Часть изготовителей в своих проектах рассчитывает на связку приемников дождевых стоков с кровельными сточными каналами и с подземными отводящими контурами. Эту схему можно считать наилучшим выбором, особенно при дополнении ее уловителями песка и мусора.

Услуги сантехника в Москве и Московской области

Дождевой приемник с декоративной решеткой ставится ниже тропинок или уровня земли на 0,3-0,5 см.

Отводящие желоба формируют на основе пластика либо бетона, монтируют их там, где вода соберется с наибольшей вероятностью. Собирающие дождевые стоки колодцы ставят на максимальном отдалении как от жилых построек, так и от колодцев водоснабжения и канализации, от погребов и эксплуатируемых подвалов.

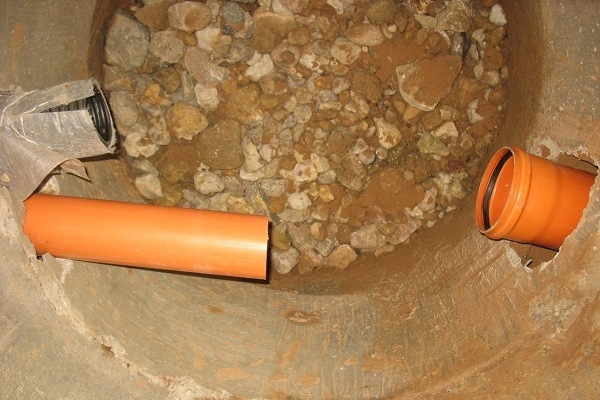

Поворотные и ревизионные колодцы ставятся в соответствии с заранее подготовленным проектом. Очень важно позаботиться о размещении желобов по линии ведущих внутрь двора ворот, а также вдоль ворот гаражей и калиток. Уклоны входов и полов во всех подсобных сооружениях делают наружу, чтобы облегчить задачу дренажного контура. Если какая-то часть этого контура располагается на проезжей части, на проходе, она должна быть рассчитана на максимально возможную нагрузку.

Услуги сантехника в Москве и Московской области

Глубинный

Использовать глубинные дренажные системы обязательно нужно на участках, находящихся в низинах либо при стоянии грунтовой воды более 150 см.
Обратите внимание! Свою функцию эти конструкции эффективно выполняют только в плотной связке с поверхностным контуром и при условии гидроизоляции всех подземных поверхностей
Глубинные дренажные системы делятся на две главные категории: местную и всеобщую.

Местные конструкции призваны защитить только единичные постройки:
  • Дома;
  • Сараи;
  • Бани;
  • Мастерские;
  • Гаражи;
  • Дороги;
  • Подземные каналы;
  • Тропинки и тротуары;
  • Подвалы.
К категории местных дренажей относятся и все те, что помогают отводить жидкость из ликвидируемых ручьев, из засыпаемого оврага, из приямка. Всеобщий дренаж призван в первую очередь снизить насыщенность грунтовыми водами всего участка. Конечно, попутно он может решать и частные задачи, но это не является его основной функцией.

Если участок располагается на песке или содержит крупные прослойки его, местные дренирующие системы могут заменять общие контуры.

С одним из их видов — пристенным — читатели статьи уже знакомы. Такие сооружения полезно ставить даже там, где визуальных признаков подземных вод не обнаруживается. Когда фундамент основательно углублен, система может быть над ним, но тогда придется поработать, чтобы исключить просадку грунта под нагрузкой. Если общий дренирующий контур не справляется с понижением грунтовых вод, либо они имеют напор, оборудуется кольцевой блок.
Обратите внимание! Подобные блоки ставятся только снизу от линии пола прикрываемой постройки
Кольцевые системы располагаются в 5-8 м от стены. Поэтому даже если угроза затопления появилась внезапно, они могут быть созданы быстро и без лишних проблем. Пластовый дренаж разворачивается всегда в одно время со строительством. Он объединяется в комплекс с кольцевыми и пристенными элементами.

Укладка пластового контура производится поверх водоносного слоя под основанием постройки и помогает:
  • Компенсировать слабость отводящей функции труб;
  • Преодолеть локальную концентрацию жидкости в неоднородном пласте сложного строения;
  • Ликвидировать вредное действие замкнутых мокрых линз и водяных линз, расположенных непосредственно под полами.
Пластовый дренаж одинаково хорошо справляется и с привычным видом грунтовых вод, и с капиллярным подсосом их. Специальный слой из песка рассыпается под постройкой или планирующимся каналом, его прорезают щебневыми или гравийными призмами высотой от 0,2 м. Дистанция от одной призмы до другой определяется в соответствии с рекомендациями геологов, варьируется от 6 до 12 м. Над песком может засыпаться гравий в виде однородного пласта. Толщина формируемых слоев определяется значимостью прикрываемых построек и степенью опасности для них.

Услуги сантехника в Москве и Московской области

Головным дренажем называют системы, помогающие осушать земельные участки, подтопление которых происходит текущими извне водами. Блокировать их поток требуется на всю ширину, не оставив ни малейшего просвета или щели. Смотря по ситуации на конкретной территории, ставить головной дренаж можно либо над водоупорами, либо с заглублением в них. Когда участок вмещает водоем или контактирует с ним, рекомендуется применять береговые дренажи. И они, и головные элементы могут быть объединены с прочими системами.

Сооружение пристенного дренажа по шагам

Для того чтобы получить наглядное представление о процессе устройства дренажа вокруг загородного дома, рассмотрим пример. Приведенный в нем участок требовал устройства системы отведения грунтовой воды, т.к. под почвенно-растительным слоем залегают суглинки и супеси, крайне плохо пропускающие воду из-за низкой фильтрационной способности.

Шаг №1 - Разработка траншеи для устройства дренажа

Услуги сантехника в Москве и Московской области

Для устройства дренажа разрабатываем траншею вокруг дома. Так как работы производились мини-экскаватором, то отступили от стен 1,2 м, чтобы не повредить постройку. Если копить вручную, то можно сделать поближе. Дно выработки на 20-30 см ниже фундамента.

Шаг №2 - Вывод круговой траншеи к общей траншее

Услуги сантехника в Москве и Московской области

Ветки сформированной вокруг дома траншеи должны иметь уклон в сторону общей траншеи, предназначенной для трубы отвода собранной воды к коллекторному колодцу.

Шаг №3 - Отсыпка дна траншеи песком и трамбовка

Услуги сантехника в Москве и Московской области

Дно траншеи отсыпаем песком. Трамбуем его и формируем уклон в 2-3 см на погонный метр. Уклон направляем в сторону общей траншеи, дно которой так же отсыпаем и трамбуем. В случае пересечения траншеи коммуникациями, учитываем, что трубы дренажа должны проходить ниже них.

Шаг №4 - Подготовка дренажной трубы к укладке

Услуги сантехника в Москве и Московской области

Готовим дрены, перфорированные полимерные трубы, к укладке в траншею. Оборачиваем их геотекстилем, который предотвратит засорение системы и профильтрует грунтовую воду.

Шаг №5 - Укладка на дно траншеи геотекстиля и дрен

Услуги сантехника в Москве и Московской области

Утрамбованное дно траншеи застилаем вторым слоем геотекстиля, на него насыпаем гравий и кладем дрены.

Шаг №6 - Параллельная прокладка ливневки и дренажа

Услуги сантехника в Москве и Московской области

Каналы отвода воды из ливневой канализации и дренажную систему укладываем в одну траншею. Допустимо собранную из них воду отводить в один коллектор и использовать общие смотровые колодцы.

Шаг №7 - Заполнение траншеи песком без включений

Услуги сантехника в Москве и Московской области

Обернув гравийную засыпку вместе с дренажной трубой вторым слоем геотектиля, засыпаем траншею карьерным песком. Не используем грунт, отваленный при разработке траншеи, песок лучше будет пропускать воду для сбора дреной.

Шаг №8 - Вывод траншеи к месту устройства коллекторного колодца

Услуги сантехника в Москве и Московской области

Общую траншею, к которой подводится круговой дренаж, доводим до места установки коллекторного колодца. Коллекторный колодец в примере предназначен для частичного сброса собранной воды в нижележащие грунтовые пласты и для частичного отвода избытков за пределы участка в общественную сточную канаву. Подключены к нему будут стоки из септика, ливневки и дренажа. Для отвода излишков воды будет установлена расположенная ниже всех сточная труба.

Шаг №9 - Доставка бетонных колец на участок

Услуги сантехника в Москве и Московской области

Перед покупкой ж/б колец для устройства коллекторного колодца рассчитываем необходимый объем. Колодец не должен заполняться больше чем на 2/3 при залповом сбросе.

Шаг №10 - Установка колец в разработанный котлован

Услуги сантехника в Москве и Московской области

Дно котлована отсыпаем песком и выравниваем. Если в нем была вода, откачиваем ее перед работой. Кольца ставим поочередно.

Шаг №11 - Подготовка дна колодца для отсыпки фильтра

Услуги сантехника в Москве и Московской области

Дно колодца очищаем от грунта, осыпавшегося в ходе работ по сооружению коллекторного колодца. На необходимой глубине пробиваем перфоратором отверстия для ввода труб.

Шаг №12 - Укладка геотекстиля перед засыпкой

Услуги сантехника в Москве и Московской области

Перед засыпкой грунтового фильтра, через который вода будет частично сбрасываться в нижележащий грунт, застилаем геотекстилем.

Шаг №13 - Засыпка нижнего слоя фильтра - песка

Услуги сантехника в Москве и Московской области

Отсыпаем дно колодца поверх геотекстиля карьерным или речным песком. Мощность слоя 30 - 35 см. Затем отсыпаем мелкий щебень слоем в 35-40 см и крупный щебень 35-40 см.

Шаг №14 - Ввод канализационных труб в коллектор

Услуги сантехника в Москве и Московской области

В пробитые ранее перфоратором отверстия вводим сточные трубы из септика, ливневки и дренажа. Из колодца выводим сточную трубу.

Шаг №15 - Заполнение песком котлована с колодцем

Услуги сантехника в Москве и Московской области

Котлован с подключенными трубами заполняем грунтом, отваленным в процессе разработки. Здесь использовать чистый песок необязательно.

Шаг №16 - Разработка траншеи для вывода стоков на улицу

Услуги сантехника в Москве и Московской области

Из коллектора к расположенной за пределами участка сточной канаве или водоему прокладываем траншею для укладки сточной трубы

Шаг №17 - Прокладка сточной трубы от коллектора

Услуги сантехника в Москве и Московской области

От коллекторного колодца к расположенной снаружи сточной канаве или водоему прокладываем сточную трубу с уклоном в сторону разгрузки

Шаг №18 - Заполнение траншеи со сточным трубопроводом

Услуги сантехника в Москве и Московской области

Заполняем послойно траншею либо карьерным песком, либо отваленным грунтом. Здесь не предполагается сбор воды по ходу транспортировки, к тому же прокладывается герметичный трубопровод. Но если есть желание быстрей избавляться от паводковой воды, лучше песком.

Шаг №19 - Обустройство коллекторного колодца

Услуги сантехника в Москве и Московской области

Если верхняя кромка колодца располагается ниже общего уровня земли, то надстраиваем его кирпичами до необходимой высоты. Устанавливаем люк с крышкой. Внешнюю сторону кладки обрабатываем цементным раствором.

Шаг №20 - Выравнивание площадки вокруг дома

Услуги сантехника в Москве и Московской области

Полностью заполняем песком все элементы дренажной системы и сточного трубопровода, выравниваем площадку. извлеченный на поверхность грунт, не использованный для отсыпки собираем экскаватором и вывозим.

Советы и рекомендации

Подвалы в частных домах можно обезопасить от воды не только при помощи указанных решений, но и с использованием подпорных стенок. Проектируя систему, нужно уделить максимум внимания ее простоте и легкости исполнения. Это не только уменьшает трудоемкость, но и понижает риск последующего выхода из строя.

Если садовый линейный дренаж будет переживать существенную нагрузку, декоративные решетки лучше делать из нержавеющих марок стали или даже чугуна. Под линейными конструкциями основание готовят из бетона.

Видео

В сюжете - Дренажные работы на участке


В сюжете - Нюансы проектирования и строительства системы водоотведения


В сюжете - Монтаж  дренажной системы вокруг дома


В сюжете - Монтаж систем поверхностного водоотвода


Проектируя дренажную систему вокруг частного здания очень желательно получить вначале консультацию специалиста-гидротехника. Несоблюдение правил и условий водопонижения может привести к просадке грунта, дома, дороги.

Особенно это важно учитывать при устройстве глубинного дренажа. Поэтому составлять схему дренажа вокруг дома лучше еще на стадии составления плана, тогда все нюансы строительства и водоотведения будут учтены в одном проекте.

В продолжение темы посмотрите также наш обзор Инженерные коммуникации в современном доме

Комментариев нет:

Отправить комментарий
