Как заточить цепь бензопилы

Заточка цепи бензопилы – это процедура, с выполнением которой регулярно сталкиваются садоводы и профессиональные вальщики. В статье мастер сантехник расскажет, как восстановить поврежденные зубья пильной гарнитуры, и быстро вернуть ее в прежнее рабочее состояние.

Конструкция цепи бензопилы

Чтобы разобраться, как правильно заточить цепь, необходимо понять основные принципы ее устройства и работы. Нельзя на глазок заточить цепь, потребуется знать основные характеристики цепи и ее составляющих.

Цепь бензопилы состоит из трех типов звеньев, изготовленных из высоколегированной стали:

• Режущие – основные элементы цепи. Различают правосторонние и левосторонние, которые располагаются поочередно, их режущие кромки располагаются над плоскостью шины. Конструкция зубьев включает в себя ограничители глубины пропила.
• Приводные (хвостовики) – служат для передачи момента вращения от бензомотора на цепь через ведущую звездочку. Эта особенность позволяет продлить срок службы звездочки и дает цепи более устойчиво держаться на шине.
• Соединительные – соединяют хвостовики и режущие зубья цепи.

Одним из главных элементов цепи является режущий зуб, который врезается в древесину и снимает стружку. Ограничитель глубины зуба определяет толщину древесной щепы и ограничивает глубину проникновения в дерево.

В зависимости от типа цепи рекомендуемые параметры относительно ограничителя составляют 0,025 «(0,65 мм) или 0,030» (0,75 мм).

Как понять, что цепь затупилась

Длительный срок эксплуатации любой бензопилы зависит от грамотного ухода и использования, в том числе и за цепной гарнитурой. Хорошие эксплуатационные качества последней влияют на показатели работы устройства и параметры производительности. Несвоевременная заточка может вызвать некоторые проблемы в работе непосредственно самой пилы. Чаще всего это:

• Кривые спилы;
• Большие нагрузки на пилу, в результате чего увеличивается износ деталей устройства, а значит и уменьшение срока службы всего устройства;
• Увеличенный расход топлива.

Если в результате распила образуется мелкая пылевидная стружка, а сама пила заглубляется в распил с приложением больших усилий, значит, цель затупилась.

Есть и другие признаки затупления цепи:

• Скорость работы инструмента снизилась;
• Образуются неровные и острые опилки;
• Необходимо прикладывать большие усилия для распила древесины;
• Цепь растянулась или стала провисать.

Почему цепь бензопилы тупится

Цепь бензопилы может быстро затупиться по следующим причинам:

• Если работать с пилой слишком часто;
• Когда оператор сильно давит на пилу при пилении;
• Если цепь изготовлена из некачественного металла, или сталь прошла неправильную термическую обработку;
• При частом распиле сырой или смолистой древесины;
• При пилении деревьев с твердой древесиной, таких как: дуб, береза карельская, вишня, акация, вяз, ясень и другие;
• Если цепь встречает на пути преграды в виде песка или камней;
• Если цепь неправильно затачивается или имеет недостаточное натяжение при работе.

Как снять цепь с бензопилы

Устройство всех цепных пил аналогично, поэтому алгоритм действий при снятии цепи будет один:

• Сначала следует надеть защитные хлопчатобумажные перчатки, чтобы избежать порезов от режущих зубьев.
• Снять защитный чехол с рабочей части бензопилы и положить ее набок на ровную поверхность.
• При помощи торцевого ключа нужного диаметра открутить фиксирующие гайки, которые удерживают корпус и шину, снять верхнюю крышку корпуса.
• Теперь необходимо сдвинуть шину до упора вниз к звездочке, расслабив тем самым цепь, и снять рабочие элементы с крепежных болтов.
• Отсоединить цепку от шины.

Углы заточки и конфигурация зуба бензопилы

Зубья цепи цепной бензопилы имеют следующие характеристики:

• Угол заточки для продольного пиления должен быть в пределах 6-12°, и от 25° до 30° – при преобладании поперечного распила.
• Высота цепного профиля: профессиональные модели имеют высокий профиль 0,762 мм, а бытовые пилы – 0,625 мм.
• Форма зубьев цепи может быть закругленной, полудолотообразной, долотообразной и с пластинками твердого сплава.
• Толщина приводных звеньев – этот параметр одинаков для большинства бытовых бензопил, и имеет значение 1,27 мм. Бывают кромки толщиной 1,1 мм на маломощных пилах, которые пригодны лишь для пиления сучьев. Более толстые хвостовики (1,5 мм, 1,6 мм, 2 мм) характерны для полупрофессиональных и профессиональных пил.
• Шаг зубьев – это расстояние между соединительными элементами цепки. Имеет значение, которое зависит от мощности и крутящего момента двигателя инструмента – чем выше эти параметры, тем больше шаг: 1/4″ (6,35 мм), 0,325″ (8,25 мм), 3/8″ (9,53 мм), 0,404″ (10,26 мм), 3/4″ (19,05 мм).

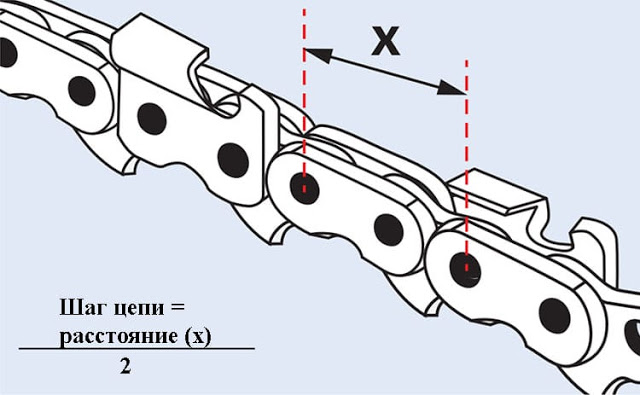

Шаг определяется путем деления расстояние между тремя заклепками на два.

Как правильно точить бензопилу

Своевременная и грамотная заточка своими руками цепи для бензопилы позволит не только продлить время использования устройства, но и сэкономить усилия и время на обработку древесины. Признаками острого цепка является образование одинаковых по размерам опилок правильной геометрической формы.

Процесс заточки цепи:

• Очистить цепь бензопилы;
• Проверить цепь бензопилы на повреждения и, в случае необходимости, заменить поврежденные компоненты;
• Увеличить натяжение цепи для предотвращения режущих зубьев от перемещения во время заточки;
• Закрепите бензопилу;
• Найти самый короткий зуб (для ориентации) с обеих сторон;
• Заточить все режущие зубцы на одной стороне, а затем перейти к другой стороне;
• проверить результат заточки: угол заточки, боковые и верхние грани;
• проверить высоту ограничителя глубины врезания (при необходимости уменьшить высоту при помощи плоского напильника);
• удалить металлическую пыль;
• смазать цепь;
• отрегулировать натяжение цепи.

Для обеспечения нужного уровня остроты зубьев подойдет любое приспособление для заточки цепей бензопил, например, любой точильный инструмент. Таковыми являются напильник, болгарка и станок.

Как наточить цепь бензопилы напильником

Ценится данный способ за возможность выполнения работы в любых, даже полевых, условиях, простоту процедуры и отсутствие необходимости использования дорогостоящего инструмента. Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения.

Для определения параметров напильника нужно знать размеры самой пилы, в частности требуется определения шага расположения зубьев.

Для обработки ограничителя глубины пиления направляющего зуба допускается использование плоского напильника.

Обработка звеньев напильником:

• 1/5 (20%) от диаметра напильника должен выступать над верхней гранью;

• Положение напильника — горизонтально под углом 90 ° по отношению к направляющей планке;

• Предпочтительный угол заточки — 30 °;
• Направление напильника — от открытой внутренней стороны зуба.

В зависимости от типа цепи или зуба и рекомендации производителя положение напильника, которого следует придерживаться по горизонтали относительно направляющей шины, равно 90° или с уклоном + 10 °.

Во время заточки старайтесь не повредить другие компоненты цепи. Напильник будет стачивать только по направлению вперед, поэтому нельзя двигать им вперед-назад, повреждая тем самым зуб и сам напильник.

Видео

В сюжете - Заточка цепи бензопилы вручную, не снимая с шины, круглым напильником

В сюжете - Заточка цепи бензопилы напильником

Имеет такой способ и небольшие недостатки. В частности, необходимы большие временные затраты. Но зато не нужно будет приобретать дорогое оборудование или специальный инструмент.

Как заточить цепь бензопилы болгаркой УШМ

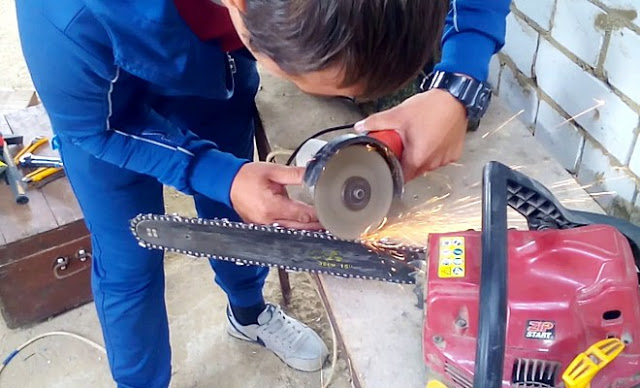

Способ заточки пильной цепи при помощи угловой шлифовальной машины, наименее распространенный ввиду своей не безопасности. Заточенный таким образом зуб, может существенно отличатся от заточенного при помощи напильника, т.к. в процессе правки с применением болгарки, достаточно тяжело контролировать угол заточки.

Большим минусом можно считать возможность надреза диском болгарки ушка крепления соединительного звена цепи, что в дальнейшем приведет к разрыву, при проведении работ.

Подойдет только специальный диск для работы с металлом. Его диаметр должен быть не менее 2,5 мм. При этом рекомендуется выбирать уже использованный диск с закругленными краями.

Перед началом заточки нужно вставить клин из дерева между цепью и нижней частью шины, чтобы предотвратить движение гарнитуры.

Видео

В сюжете - Как наточить цепь бензопилы с помощью болгарки

Заточка цепи бензопилы с помощью шуруповерта

Для того, чтобы заточить цепь самому при помощи дрели или шуруповерта, потребуется напильник с круглым сечением. Чтобы его подобрать, необходимо уточнить значение диаметра закругления режущего зуба цепи.

Большинство бытовых цепных пил можно наточить напильником с диаметром сечения 4,8 мм.

Помимо затачивающего инструмента, потребуется любой подшипник, который будет удобно удерживать пальцами на наружную обойму.

Подготовим инструмент:

• Сначала необходимо удалить хвостовик напильника болгаркой.
• Вставить напильник в патрон и зафиксировать.
• Из пластика, пробки или небольшого куска древесины сделать втулку такого диаметра, чтобы она плотно входила в подшипник.
• Зафиксировать свободный конец напильника в получившейся втулке, вставленной в подшипник.

Заточка цепи получившимся устройством происходит следующим образом. Сначала нужно зафиксировать пилу, лучше всего зажать тисками шину, предварительно ослабив цепь для ее свободного перемещения. Перед началом заточки желательно отметить маркером первый зуб. Теперь необходимо поместить напильник в закругление лезвия режущего элемента, ориентируясь на требуемый угол заточки, который обычно отмечен риской на внешней стороне зубьев. Далее, удерживая самодельное устройство двумя руками (одной за рукоятку дрели или шуруповерта, а второй – за наружную обойму подшипника), следует включить электроинструмент и, поднеся напильник к кромке зуба, произвести заточку. Таким же образом наточить каждое режущее звено, постепенно перемещая цепь по шине пилы.

Видео

В сюжете - Заточка цепи бензопилы с помощью шуруповерта

Заточка цепи бензопилы на станке

Без проблем справляется с поставленной задачей и станок для заточки цепей бензопил своими руками. Есть различные варианты использования подобного инструмента — автоматическая заточка или вручную.

Ручной заточный станок

С помощью такого станка устанавливается, фиксируется оптимальный угол заточки. Позволяет добиться самых лучших результатов, не снимая цепь с бензопилы.

Электрический заточный станок

Никаких усилий для заточки не требуется: устанавливаете угол, глубину и включаете станок. Работа выполняется быстро и качественно. В зависимости от производителя цены весьма отличаются, диапазон велик.

Чем заточка на ручном уступает электрическому станку:

• Заточка на механическом станке вручную – очень длительный и кропотливый процесс.
• Ручная наточка требует наличия некоторой сноровки, усидчивости, внимательности и аккуратности.
• Ручной способ менее точный, так как присутствует человеческий фактор.

Если вы являетесь владельцем профессиональной цепной бензопилы, которой пользуетесь постоянно, имеет смысл приобрести электрический автоматический затачивающий станок. Он сэкономит ваше время и продлит срок эксплуатации инструмента.

Точилка PowerSharp

Уникальная система для заточки любительских бензо- и электропил PowerSharp от компании Oregon включает в себя:

• Пластиковый бокс с нажимным механизмом и отсеком для установки точильного камня;
• Шина с дополнительным отверстием для последующей фиксации пластикового бокса точилки;
• Низкопрофильная цепь;
• Затачивающий абразивный камень.

Комплекты PowerSharp можно приобрести разных размеров. Чтобы подобрать нужный размер, достаточно снять цепную гарнитуру с вашей пилы, и выбрать шину, совпадающую по длине с образцом.

На новую шину установить цепь, и собрать пилу. Данной гарнитурой можно пользоваться вместо «родной» до первой потребности в заточке.

Чтобы произвести заточку точилкой, необходимо установить точильный камень в бокс и закрепить его на шине при помощи защелки, а затем включить пилу на полную мощность и упереть нажимной механизм устройства вертикально вниз в твердую поверхность (пень, бревно, камень, земля), слегка надавить. Таким образом, абразивный камень будет касаться зубьев цепи, и заточит их всего за 3-5 секунд. После демонтажа точилки можно снова приступать к работе.

Видео

В сюжете - Автоматическая система заточки цепи Oregon Powersharp

Последствия эксплуатации не заточенной цепи

Если не затачивать своевременно цепь цепной пилы, работать пользователю становится все тяжелее, а спил становится неровным. Такая эксплуатация приведет к таким негативным последствиям, как:

• Снижение КПД – распил требует больших физических усилий, соответственно, скорость работы падает;
• Повышение расхода топлива – перерасход может достигать 30%;
• Снижение срока службы пилы – быстро изнашивается цепная гарнитура, а также перегревается двигатель, что повышает вероятность выхода из строя инструмента;
• Риск получения травмы пользователем – при нестабильной работе пилы может порваться цепь.

Предотвращение быстрого затупления цепи

Продлить срок эксплуатации цепи без периодической заточки можно, если при этом уделить особое внимание тщательному обслуживанию гарнитуры. В частности, требуется:

• Использование специализированного масла, которое надо добавлять при заправке бензопилы. Для выбора необходимой концентрации рекомендуется ознакомиться с инструкцией к самому маслу.
• Весь неиспользованный объем обязательно должен быть утилизирован.
• В процессе эксплуатации рекомендуется периодически проверять размеры зазора между ограничителем и кромкой зуба. В идеале он должен быть равен 0,7 мм.
• С целью минимизации риска искривления зубьев и одностороннего их истирания периодически можно переставлять шину на 180 градусов.
• Ведущую звездочку необходимо систематически смазывать. Делать это нужно перед каждым использованием пилы. Выбирать можно то масло, которое разводится с бензином и добавляется в топливный бак. Но лучшими эксплуатационными показателями обладает марка M8.
• Следить за показателями натяжения. Цепь должна располагаться ровно по пазам шины.

Основные ошибки при затачивании бензопилы

В том случае, когда после заточки пила продолжает работать неудовлетворительно, скорее всего были допущены ошибки при затачивании:

• Неправильный угол заточки: больше или меньше требуемого значения. Чтобы не допустить такой ошибки, необходимо использовать специальный шаблон.
• Передний угол зубьев наклонен вперед или назад. Это может быть связано с неправильной заточкой напильником. Рекомендуется использовать другой способ заточки, или стараться выдерживать одинаковый нажим при натачивании вручную и подбирать верный диаметр напильника.
• Зубья цепи отличаются друг от друга по длине. Чтобы не допустить подобной ситуации, необходимо перед началом затачивания отметить ориентировочный зубец, и «подгонять» остальные режущие элементы под него.
• Высота ограничителя глубины реза режущих звеньев слишком маленькая или, наоборот, больше требуемой. В первом случае необходимо доработать ограничитель, используя опиловочный калибр. Во втором же – заточить режущие звенья или заменить цепь.

Советы

Увеличить срок эксплуатации можно, если чередовать ручную заточку с использованием специального станка. Последний позволяет максимально точно выровнять углы заточки на станке. Глубина стачивания не должна быть большой.

Необходимо соблюдать меры безопасности, которые позволяют выполнять распил древесины любой величины с максимальной эффективностью и с минимальным уровнем опасности для человека:

• Перед сборкой цепного инструмента и установкой гарнитуры рекомендуется ознакомиться с правилами использования. Это связано с тем, что каждый инструмент имеет свои особенности.
• Выполнять работы с использованием пилы необходимо в рукавицах и защитных очках.
• Для работы рекомендуется выбирать прилегающую одежду из натуральных плотных материалов и максимально надежную обувь.
• Проводить распил дерева с использованием бензопилы необходимо в устойчивом и безопасном положении, при этом сам материал необходимо расположить также максимально устойчиво. Гарантировать устойчивость поможет установка зубчатого упора на бревне.
• Во время работы пилу необходимо удерживать обеими руками, постоянно контролировать процесс распила.

Современные бензопилы используются в бытовых и в промышленных условиях. При этом важно поддерживать производительность и высокие показатели эффективности инструмента, которые напрямую зависят от состояния заточенной цепной гарнитуры.

Видео

В сюжете - Как заточить цепь бензопилы

В продолжение темы посмотрите также наш обзор Насадка для заточки сверл на дрель
