Как подключить кабель для обогрева труб к электросети

Услуги сантехника в Москве и Московской области

Обогрев труб с помощью нагревательного кабеля — это наиболее простой, недорогой и надежный способ защиты от замерзания. Метод используется для обогрева канализационных труб, водопроводных каналов, в том числе и с питьевой водой. В статье мастер сантехник расскажет, как подключить греющий кабель к сети самостоятельно.

Что такое греющий кабель

Услуги сантехника в Москве и Московской области

Нагревательный кабель – это разновидность электрического проводника, который поступающую электроэнергию преобразует в тепловую. Изготавливаются такие провода по специальной технологии, которая делает устройство герметичным, безопасным и устойчивым к различным негативным внешним факторам.

Услуги сантехника в Москве и Московской области

Отличительной особенностью устройства считается то, что для принципа его работы не требуется дополнительное оборудование. Чтобы обогреть трубы и предотвратить их размораживание, достаточно будет подключить провод к электросети.

Виды и строение нагревательного кабеля

Услуги сантехника в Москве и Московской области

На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:
  • Резистивный провод. Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой. Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнерги;
  • Саморегулирующий кабель. Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.
Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.

Услуги сантехника в Москве и Московской области
Обратите внимание! На потребительском рынке саморегулирующая проводка имеет самую высокую цену. Но при ее использовании можно значительно сэкономить на расходах по электроэнергии
Подключение к сети

Услуги сантехника в Москве и Московской области

Для того, чтобы выполнить подключение нагревательного кабеля к электросети, потребуются провести предварительные работы. Также чтобы во время монтажа не возникло не предвиденных сложностей, потребуется заранее запастись необходимыми инструментами.

Комплект инструментов и материалов

Перед тем как приступить к монтажу, стоит сразу обратить свое внимание, что нагревающий кабель не подключается напрямую к электросети. Для этого сначала его потребуется соединить с холодным проводом, который будет служить электрическим проводником.

Итак, рассмотрим комплект инструментов для выполнения обмуфтовки проводов:
  • Пассатижи;
  • Утконосы;
  • Бокорез;
  • Строительный нож;
  • Устройства для зачистки концов провода;
  • Обжимные клещи;
  • Также потребуется строительный фен и линейка.
Соединение проводов

Соединение нагревающего изделия с холодным проводом требует точной последовательности. Такой кабель нельзя просто скрутить, замотать сверху изолентой и включить в розетку. Может быть такая конструкция и будет работать, но совсем не долго. Кроме всего прочего, клеевой слой на изоленте имеет свойство постепенно высыхать, а это значит, что место соединения перестанет быть герметичным.

Услуги сантехника в Москве и Московской области

Для кратковременной проверки работоспособности использует клеммники Wago. В качестве временного соединения ничего “криминального” в этом нет. Но если вы хотите, чтобы кабель проработал весь свой заявленный срок службы, то подключение необходимо делать более надежными электротехническими способами.

Существуют три варианта:
  • Модульный;
  • С установкой соединительной муфты;
  • Без установки муфты.
Модульный способ подключения

Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem. Именно у этого производителя имеется специальная система, которая называется FlexiClic.

Услуги сантехника в Москве и Московской области

Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы. Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.

Услуги сантехника в Москве и Московской области

Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны.

Услуги сантехника в Москве и Московской области
Обратите внимание! При наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы
Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения.

Монтаж муфты через прессуемые гильзы

Услуги сантехника в Москве и Московской области

Какие материалы вам понадобятся:
  • Саморегулирующийся экранированный кабель;
  • Вилка с проводом и заземляющим контактом.
Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля). При этом согласно инструкции, оно не может быть менее 1,5 мм²Даже если у вас совсем короткий участок кабеля малой мощности.

Услуги сантехника в Москве и Московской области

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него.

Услуги сантехника в Москве и Московской области

Постарайтесь не использовать тонкостенные трубки без клея. Они просто заизолируют соединение, но не создадут требуемой герметичности.

Также желательно, чтобы трубка была среднестенной толщины. Тонкостенки очень легко повреждаются от внешних воздействий.

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения. Обычно это около 7см.

Услуги сантехника в Москве и Московской области

Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести. Удобнее всего это проделать тонкой отверткой или шилом.

Услуги сантехника в Москве и Московской области

После волокна скручиваются в одну косичку.

Услуги сантехника в Москве и Московской области

Добираемся до внутренней оболочки из термопластика.

Услуги сантехника в Москве и Московской области

Делаете надрез на расстоянии 4 см от края и снимаете средний слой изоляции.

Услуги сантехника в Москве и Московской области

Под ним запрятана, так называемая матрица с медными жилами по бокам.

Услуги сантехника в Москве и Московской области

Прорезаете матрицу, разогреваете этот участок феном.

Услуги сантехника в Москве и Московской области

Стягиваете оболочку с жил.

Услуги сантехника в Москве и Московской области
Обратите внимание! Делая надрез, не повредите сами жилки, они довольно тонкие
Услуги сантехника в Москве и Московской области

Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку. После чего удаляете матрицу и остатки изоляции.

Услуги сантехника в Москве и Московской области

Далее на концы жил одеваете соединительные гильзы.

Услуги сантехника в Москве и Московской области

Обжимаете их кримпером с одной стороны.

Услуги сантехника в Москве и Московской области
Обратите внимание! Не обжимайте гильзы обычными пассатижами. Они никогда не создадут нормальный контакт в таком ответственном месте соединения
Услуги сантехника в Москве и Московской области

Гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне.

Услуги сантехника в Москве и Московской области

В первую очередь это касается случаев, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ. При достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции.
Обратите внимание! Иногда одна гильза может даже продавить другую
После наденьте на каждую жилку маленькие термоусадочные трубки. Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.

Услуги сантехника в Москве и Московской области

Выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей. Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.

Услуги сантехника в Москве и Московской области

Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.

Услуги сантехника в Москве и Московской области

У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.

Услуги сантехника в Москве и Московской области

Переходим к силовому кабелю с вилкой.

Услуги сантехника в Москве и Московской области
Обратите внимание! Заземляющий проводник обязательно должен быть длиньше всех остальных
Услуги сантехника в Москве и Московской области

Далее надеваем на кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.

Услуги сантехника в Москве и Московской области

После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.

Услуги сантехника в Москве и Московской области

При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно. Иначе при опрессовке некоторые жилки передавят сами себя.

Услуги сантехника в Москве и Московской области

Провода можно спаять, без применения прессклещей, но это при условии, что у вас есть достаточно опыта и навыка в этом деле. Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).

Сдвигаете термоусадку на гильзу и прогреваете все феном.

Услуги сантехника в Москве и Московской области

С обоих концов трубочек должен выступить клей.

Услуги сантехника в Москве и Московской области

Даете соединению время остыть и переходите к заземлению.

Услуги сантехника в Москве и Московской области

Если кабель уложен по пластиковой трубе без каких-либо металлических вентилей или хомутов, то многие заземляющий проводник даже не подключают.

Услуги сантехника в Москве и Московской области

С неподключенной “землей” греющий кабель работает без проблем. Оплетка в этом случае выполняет только функцию дополнительной механической защиты.

Есть даже недорогие саморегулирующиеся кабели, которые не имеют оплетки в своей конструкции изначально.

Услуги сантехника в Москве и Московской области

Если же труба металлическая или обогрев встроен внутрь водопровода, то без заземления использовать такой обогрев ни в коем случае нельзя.
Обратите внимание! Заземляющий провод на силовом кабеле должен быть самым длинным. Это необходимо, чтобы соединительные гильзы не оказались расположены на одном уровне. В этом случае муфта получится через чур толстой

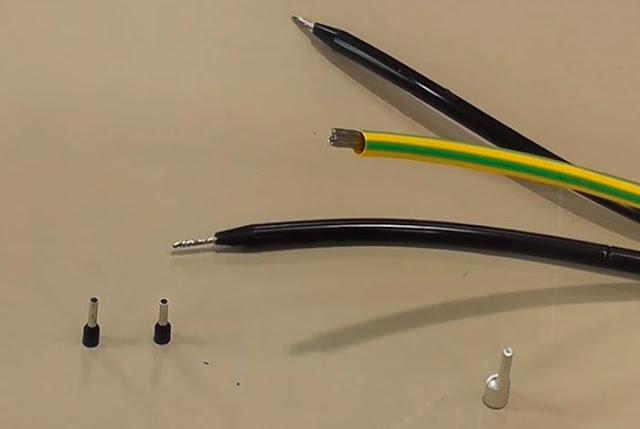

Одеваете на заземление усадку, а саму жилу вставляете в еще одну гильзу. С обратной стороны в нее запускаете скрученную в косичку оплетку. При этом не оставляйте большого запаса и не нужных колец, которые в последствии не дадут плотно “ужаться” самой верхней термоусадке.

Услуги сантехника в Москве и Московской области

Обжимаете место стыка кримпером.

Услуги сантехника в Москве и Московской области

Термоусадка сверху выполняет роль механической защиты. Герметизация соединения здесь не столь важна.

Услуги сантехника в Москве и Московской области

В самом конце сдвигаете внешнюю муфту и изолируете все три гильзы и само соединение. Здесь самое главное нагревать муфту начиная с середины, постепенно передвигая фен к краям, а не наоборот.

Услуги сантехника в Москве и Московской области

Внутри не должно образоваться воздушных прослоек или пузырей. А на концах термотрубки должны появиться капли клея.

Услуги сантехника в Москве и Московской области

Чтобы муфта надежно приклеилась и сидела “как влитая”, рекомендуется перед ее установкой немного зашкурить места на внешней оболочке кабеля. Дополнительно, пока муфта еще горячая, по краям ее можно поджать пассатижами. Но это при условии, что кабель у вас не круглого сечения.

Услуги сантехника в Москве и Московской области

Прямое подключение греющего кабеля в сеть 220V без использования муфт

Услуги сантехника в Москве и Московской области

При данном способе подключения, распределительную коробку монтируют максимально близко к самому кабелю или размещают ее непосредственно на трубе.

Услуги сантехника в Москве и Московской области

Кабель в этом случае придется разделать чуть подлиннее – на 15-20 см. А в конце поставить, так называемую концевую заделку. Подобные комплекты выпускает компания Eltherm.

Услуги сантехника в Москве и Московской области

Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.

Услуги сантехника в Москве и Московской области

Освобождаем оплетку и скручиваем ее в жгут.

Услуги сантехника в Москве и Московской области

Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.

Услуги сантехника в Москве и Московской области

Наносим силиконовый герметик на место разделки.

Услуги сантехника в Москве и Московской области

Натягиваем на жилы концевую “перчатку”.

Услуги сантехника в Москве и Московской области

Вместо такой спецперчатки можно использовать термотрубки.

Услуги сантехника в Москве и Московской области

Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.

Услуги сантехника в Москве и Московской области

После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.

Услуги сантехника в Москве и Московской области

На заземление также натягивается трубка. После этого все жилки и оплетка прессуются втулочными наконечниками.

Услуги сантехника в Москве и Московской области

Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.

Услуги сантехника в Москве и Московской области

Питание к распредкоробке должно подаваться через УЗО с током утечки на 30 мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.

Услуги сантехника в Москве и Московской области

Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V.

Не забудьте про пусковой ток. Потребление саморега в самом начале кратковременно подскакивает в три раза.

Услуги сантехника в Москве и Московской области

Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!

Услуги сантехника в Москве и Московской области

Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.

Услуги сантехника в Москве и Московской области

Изоляция проверяется между: оплеткой и трубой, оплеткой и рабочими жилами.

Изоляция конца греющего кабеля

Предыдущими тремя способами мы разобрались с подключением одного конца кабеля, но у нас еще остается второй. На нем нужно установить концевую муфту. Порядок работ здесь намного проще. Снимаете с кабеля внешнюю изоляцию.

Услуги сантехника в Москве и Московской области

Далее удаляете оплетку. Сделать это можно двумя способами:
  • Откусить «заподлицо». Но в этом случае, оставшиеся острые кончики, торчащие перпендикулярно кабелю, могут запросто повредить изоляционный слой трубки.
Услуги сантехника в Москве и Московской области
  • Лучше отрезать небольшой кусочек и оплетку отогнуть назад.
Саму матрицу и жилы зачищать не нужно. Но и оставлять конец в заводском виде при этом не рекомендуется. Посередине матрицы бокорезами выкусите небольшой треугольник, либо отрежьте одну жилу, сделав своеобразную ступеньку.

Услуги сантехника в Москве и Московской области

Конец кабеля при эксплуатации не будет участвовать в работе и греть насаженную на него термотрубку.

Услуги сантехника в Москве и Московской области

Вы исключите случайное замыкание жил между собой.

После проделанных манипуляций, одеваете короткий отрезок муфты на внутреннюю изоляцию и обсаживаете его. Кончик муфты обязательно должен выходить за пределы кабеля на 10-15мм.

Услуги сантехника в Москве и Московской области

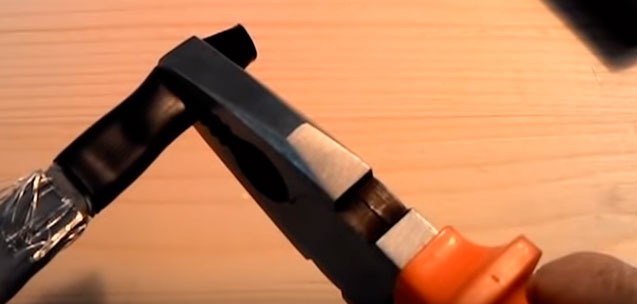

Пока он горячий, его нужно прижать пассатижами.

Услуги сантехника в Москве и Московской области

Поверх внутренней, натягиваете большую внешнюю муфту. Она должна полностью перекрывать участок с оплеткой и выступать в свою очередь за пределы внутренней муфты на 10-15мм.

Услуги сантехника в Москве и Московской области

Нагреваете все это дело феном и обжимаете концы пассатижами.

Услуги сантехника в Москве и Московской области
Обратите внимание! Если ваш кабель будет работать внутри водопроводной трубы, то после концевой заделки обязательно опустите его в ведро с водой и проверьте сопротивление изоляции. При неудовлетворительных результатах муфту придется переделать
Услуги сантехника в Москве и Московской области

Видео

В сюжете - Подключение греющего кабеля


В сюжете - Соединение греющего кабеля SRL 16-2 с силовым проводом


В сюжете - Подключение греющего саморегулирующегося кабеля комплектом для заделки
