В чём разница между стандартнопроходными и полнопроходными шаровыми кранами

Услуги сантехника в Москве и Московской области

Шаровые краны — это устройства, которые являются разновидностью запорной арматуры и включают в себя подвижный конструктивный элемент в виде шара. В зависимости от особенностей конструкции шаровые вентили подразделяются на полнопроходные и стандартнопроходные. В статье мастер сантехник расскажет, в чем их главные отличия.

Разновидности шаровых кранов

Услуги сантехника в Москве и Московской области

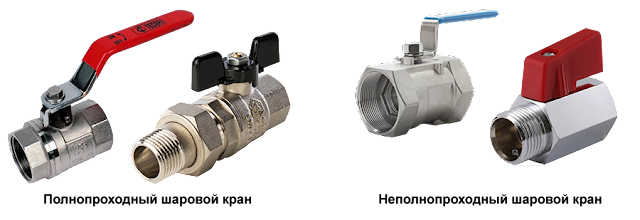

Классификация шаровых кранов осуществляется по нескольким признакам. В зависимости от материала корпуса бывают латунные, стальные, чугунные модели, а также устройства в пластиковом корпусе.

Кроме того, различают такие типы соединения с трубопроводом:

  • Муфтовые;
  • Под приварку;
  • Фланцевые.

В зависимости от отношения диаметра условного прохода арматуры к диаметру трубопровода различают два типа товаров: полнопроходные или стандартнопроходные (редуцированные).

Чем их отличия

Услуги сантехника в Москве и Московской области

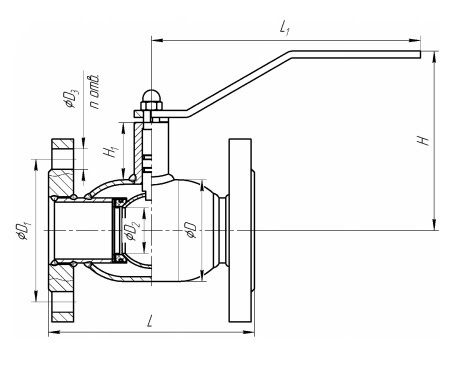

К полнопроходным относят краны с диаметром прохода (отверстия в шаре), равным номинальному диаметру трубопровода.

Услуги сантехника в Москве и Московской области

Преимущество таких кранов в низком уровне гидравлических потерь. Другими словами, рабочая среда проходит через отверстие без сопротивления и не создает давления.

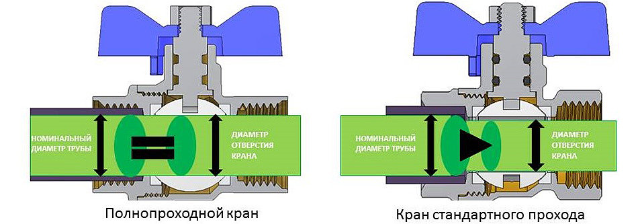

У стандартнопроходных кранов диаметр прохода меньше условного диаметра трубы на 10% и более.

Услуги сантехника в Москве и Московской области

Коэффициент гидравлического сопротивления у стандартнопроходных кранов, соответственно, выше, при этом пропускная способность отличается незначительно.

Разница в применении

Услуги сантехника в Москве и Московской области

Шаровые краны с стандартным проходом стоят дешевле, так как имеют меньшие габариты и менее затратны в производстве. Они оптимально подходят для трубопроводов, где не критичен напор воды. Краны с полным проходом стоит устанавливать в тех системах, где нужно снизить гидравлическое сопротивление.

Видео

В сюжете - Устройство шарового крана

В продолжение темы посмотрите также наш обзор Какой стороной ставить шаровой кран
