Как выполнить торцевое соединение круглой и квадратной трубы

Осуществить качественное и плотное торцевое соединение заведомо большей по поперечному сечению круглой трубы по сравнению с профильной квадратной довольно непростая задача. Но, если определенным образом, с учетом соотношения размеров соединяемых заготовок подготовить торец круглой трубы, сделать это будет совсем нетрудно. Причем, для этого не потребуются особые теоретические знания и практические навыки. С такой работой вполне справится любой взрослый человек, умеющий держать в руках болгарку. В статье мастер сантехник расскажет, как можно состыковать круглую и квадратную трубу.

Основные этапы работ

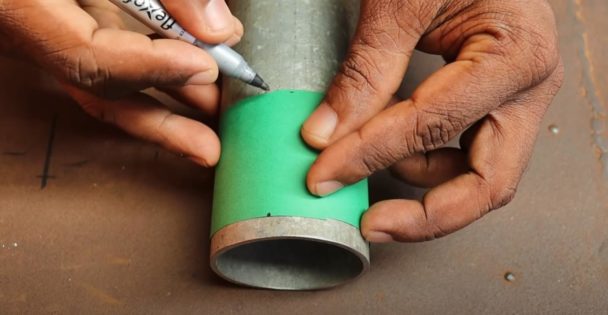

Первым делом необходимо будет сделать бумажный шаблон. Отрезаем лист бумаги шириной примерно 5 см (длина произвольная). Оборачиваем шаблон вокруг отрезка круглой трубы, соединяем края и ставим метку, где нужно отрезать, чтобы длина бумажной полосы была равна диаметру заготовки.

Дальше, после того как обрезали шаблон до нужной длины, складываем бумажную полосу втрое, потом «выпрямляем» обратно и размечаем — ставим метки в местах сгиба.

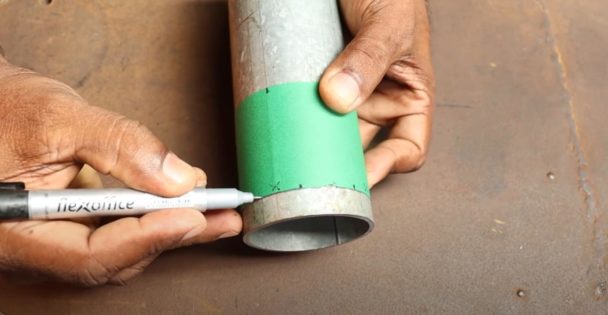

Охватываем размеченной полоской наружную поверхность трубы так, чтобы ее концы соединились по линии, проходящей через метку, отстоящую от конца трубы на 2 см.

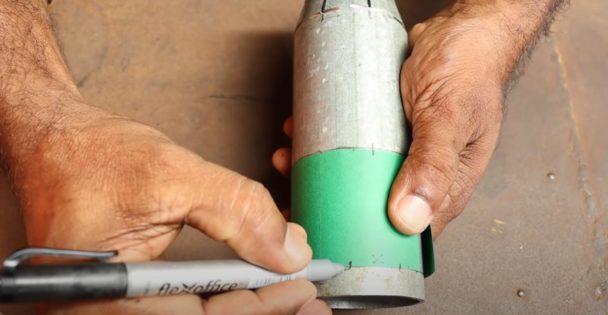

Переносим все метки с обеих боковых сторон бумажной полоски на поверхность трубы и одновременно проводим две окружности, пользуясь ее боковыми сторонами. На окружностях должно быть по четыре совпадающие метки.

Замеряем сторону квадратной трубы, которая составила 4 см. Измеряем длину окружности трубы между соседними метками, оказавшуюся равной 6 см.

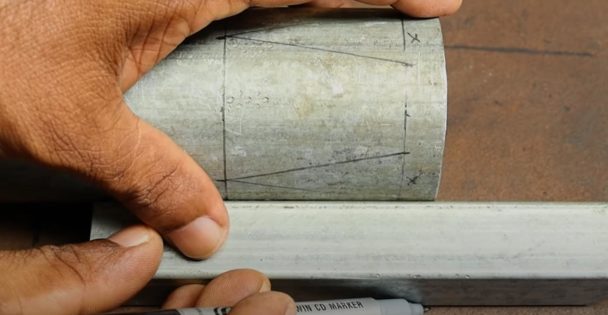

От каждой из четырех меток откладываем по дуге окружности в обе стороны по 1 см и от их концов проводим прямые линии до торца трубы, расстояние между которыми составит 4 см.

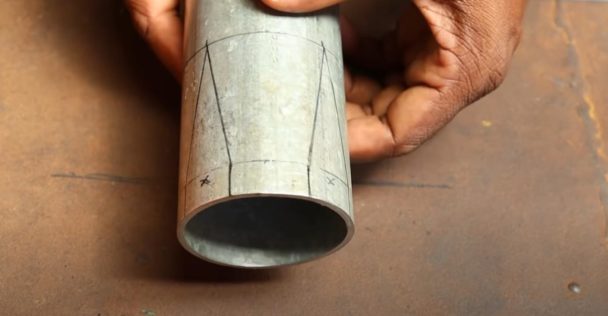

Четыре участка на конце трубы с дугой окружности в 4 см помечаем галочкой. Из точек, отстоящих от четырех первых на 1 см, проводим прямые линии до соответствующих точек на второй окружности. Эти участки-треугольники отмечаем крестиками.

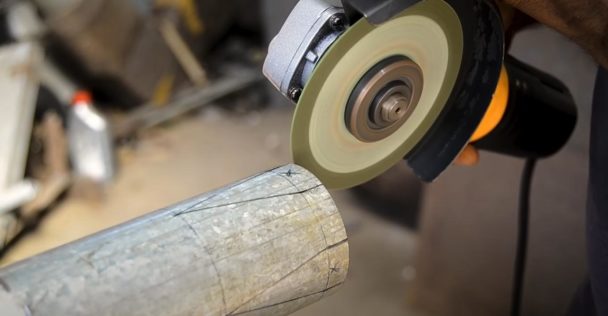

Вырезаем с помощью болгарки 4 участка, помеченных крестиками. По окружности, более удаленной от торца трубы, выполняем несквозное кольцевое углубление.

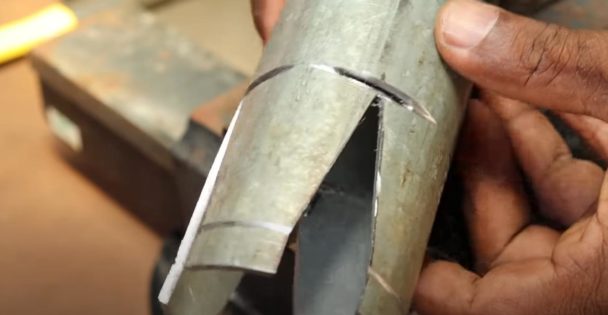

Четыре участка (лепестка), отмеченных галочками, сгибаем к центру трубы, ударяя по их концам молотком. При этом изгиб происходит по кольцевому углублению, выполненному ранее болгаркой.

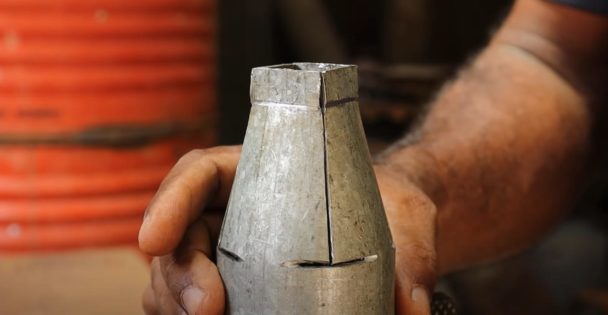

Деформацию продолжаем до тех пор, пока смежные стороны лепестков не сойдутся, а по торцу не образуется квадрат, в точности соответствующий поперечному сечению профильной квадратной трубы для соединения.

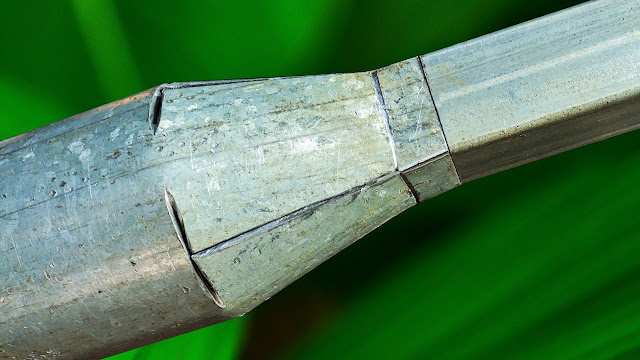

Приставляем квадратную трубу к квадрату круглой трубы и убеждаемся в их полном совпадении. После этого круглую и квадратную трубу можно заварить или припаять, получив прочное и герметичное соединение.
