Технические особенности фланцевых соединений

Услуги сантехника в Москве и Московской области

Фланцевое соединение — наиболее распространенный способ стыковки стальных промышленных трубопроводов между собой. Таким образом могут соединяться трубы систем водоснабжения, магистрального отопления, газоснабжения и нефтегазовые трубопроводы.

В данной статье представлены фланцевые соединения, Мастер сантехник рассмотрит их разновидности и геометрические размеры, а также изучит требования ГОСТ к конструктивному исполнению соединительных элементов.

Назначение и особенности фланцевого соединения

Услуги сантехника в Москве и Московской области

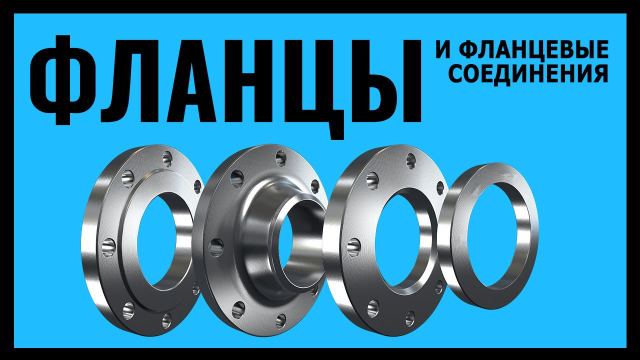

Фланец представляет собой плоскую стальную пластину, имеющую форму кольца (реже — квадрата либо прямоугольника).  В средней части пластины расположено отверстие под вставку торцевой части трубы, а по ее контуру — несколько равноудаленных отверстий под установку болтов либо шпилек, которые впоследствии фиксируются гайками.

Фланцевые соединения являются быстроразъемной альтернативой сварной и муфтовой стыковки. При монтаже торец трубы приваривается к пропускному отверстию фланца, после чего пластины стягиваются между собой.  Герметичность соединения достигается за счет использования уплотнительных прокладок из резины либо фторопласта. Также могут использоваться обтюраторы — стальные заглушки, устанавливаемые между двух фланцев. Обтюраторы позволяют перекрыть конкретный участок трубопровода при необходимости его ремонта.

Также фланцевые соединения используются для соединения трубопроводов с устройствами и технологическими емкостями, чаще всего — теплообменниками. В таком случае на концы труб наваривается фланец, к которому подводится заборный патрубок оборудования.

Услуги сантехника в Москве и Московской области

В зависимости от функционального назначения выделяют следующие типы фланцевых соединений:
  • Для стыковки труб и установки запорно-регулирующей арматуры, выдерживающее давление от 0.1 до 20 МПа — регулируется положениями ГОСТ №12815;
  • Для подключения к трубопроводам сосудов и оборудования — регулируется ГОСТ №28759.
Расчет фланцевых соединений любого типа ведется согласно инструкции «Рекомендации по расчет, проектированию и монтажу фланцев стальных строительных конструкций», выпущенной ВНИПИ «Промстальконструкция» в 1989 году.

Разновидности фланцев

Услуги сантехника в Москве и Московской области

Каждый из вышеуказанных нормативных документов содержит классификацию фланцев, по которой соединительные элементы разделяются на разные виды. Рассмотрим классификацию изделий для стыковки стальных труб по ГОСТ №12815:
  • Из серого чугуна, литые (ГОСТ №12817-90) — применяются для установки литой трубопроводной арматуры, соединения труб промышленного оборудования и технических емкостей из чугуна. Предназначенные для давления 0.1-16 МПа, рабочая температура от -16 до +300 градусов.
  • Из ковкого чугуна, литые (ГОСТ №12818-80) — используются для стыковки труб, монтажа арматуры и подключения приборов и емкостей из ковкого чугуна. Выдерживают давление 1.6-4 МПа, рабочая температура от -30 до 4000.
  • Из стали, литые (ГОСТ №12819-80) — соединительные элементы трубопроводов и арматуры из любых материалов. Эксплуатируются при давлении 1.6-20 МПа, температурный режим от -250 до +600 градусов.
  • Из стали, приварные плоского типа (ГОСТ №12820-80) — норматив распространяется на фланцы плоского типа, выдерживающие давление 0.1-2.5 МПа и температуру от -70 до +3000. Вставка фланцевая (обтюратор) также производятся по данному стандарту.
  • Из стали, для стыковой сварки (ГОСТ №12821-80) — выдерживают давление 0.1-20 МПа, температурный режим от -250 до +6000.
  • Из стали, оборудованные приварным кольцом — давление от 0.1-3 МПа, рабочая температура от -30 до +3000.
Соединительные элементы сварного типа при монтаже надеваются на торец трубы и фиксируются двумя сварными швами. Конструкции для стыковой сварки закрепляются одним швом, расположенным между срезом трубы и воротником фланца.

Изделия с приварным кольцом состоят из двух частей — пластины и кольца, имеющих идентичный диаметр. При этом к трубе приваривается только кольцо, тогда как фланец остается свободным и может прокручиваться вокруг своей оси. Такая конструкция используется в труднодоступных местах либо на участках, где необходим регулярных ремонт или обслуживание трубопровода.

Фланцы для стыковки труб с сосудами и оборудованием, соответствующие требованиям ГОСТ №28659, классифицируются на следующие разновидности:
  • Стальные плоские (ГОСТ №28759-2) — применяются для сосудов и оборудования диаметром 400-4000 мм. Предназначены для давление 0.3-1.7 МПа и температуры -70 +300 градусов. Широко используются в нефтегазовой и химической промышленности.
  • Стальные для сварки встык (ГОСТ №28759-3) — диаметр от 40 до 4000 мм, давление 0.7-6.5 МПа, температура от -70 до +5400.
  • Стальные восьмиугольного сечения — диаметр 400-1600 мм, давление 6.4-16 МПа, температура от -70 до +550 градусов.
Также существует такое понятие как изолирующее фланцевое соединение ИФС, для обустройства которого могут применяться любые типы фланцевых конструкций. Изолирующее фланцевое соединение применяется с целью защиты трубопроводов от электрохимической коррозии, которая является главной причиной ускоренного износа подземных систем.

Услуги сантехника в Москве и Московской области

Изолирующее фланцевое соединение состоит из 2-ух стягивающихся шпильками фланцев, между которыми расположена прокладка из диэлектрического (не проводящего ток) материала. Чаще всего применяется термостабилизированный графит либо поронит.

Такая конструкция предотвращает распространение тока по трубопроводу, ограничивая его на конкретном участке магистрали. Изолирующее фланцевое соединение способно значительно увеличить срок службы подземных трубопроводов, оно используется в течении 15-20 лет, после чего диэлектрическая прокладка подлежит замене.

Услуги сантехника в Москве и Московской области

При необходимости замены прокладки используются специальные разгонщики, представляющие собой клиновидные домкраты, посредством которых разводятся соседние фланцы. Существуют механические (ручные) разгонщики и гидравлические разгонщики, которые способны развивать усилие до 15 тонн.

Варианты исполнения фланцев

Услуги сантехника в Москве и Московской области

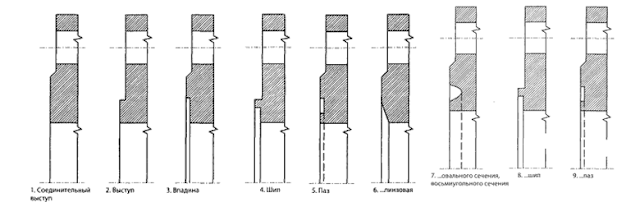

Помимо классификации по материалу изготовления и способу монтажа, фланцы разделяются в зависимости от конструктивного исполнения. ГОСТ №12820 на стальные фланцы определяет 9 вариантов исполнения соединительных элементов:
  • Исполнение №1 — конструкция оборудована соединительным выступом (фаской) под углом 45 градусов;
  • Исполнение №2 — с выступом под углом 900;
  • Исполнение №3 — с выступом на 450 и выборкой (впадиной) на внутренней торцевой части;
  • Исполнение №4 — с внутренней выборкой и выступом на 900;
  • Исполнение №5 — с внутренним пазом по всей окружности фланца;
  • Исполнение №6 — нарезана внутренняя фаска под установку линзовой прокладки (вибровставки);
  • Исполнение №7 — фаска предназначена под установки прокладки овальной формы;
  • Исполнение №8 и №9 — аналогичны конфигурации №4 и №5 за исключения наличия фаски под линзовую прокладку.
В отдельную группу относятся компрессионные фланцы, предназначенные для соединения стальных и пластиковых труб. Компрессионные конструкции состоят из двух частей — фланцевой пластины и выходящей из нее цанговой муфты под ПЭ трубу. Компрессионные фланцы предназначены для систем с давлением до 10 МПа.  Также существуют компрессионные адаптеры, посредством которых выполняется переход из пластиковой трубы на металлическую арматуру.

Вибровставка, она же вставка фланцевая, используется для снижения уровня шума и вибрации, возникающих в процессе эксплуатации трубопровода. Вибровставки выполняются из термически устойчивой резины, имеющей кордовое основание, за счет которого прокладка получает дополнительную жесткость и устойчивость к деформациям.

Вибровставки производятся в диапазоне диаметров 25-800 мм. Они могут устанавливаться на трубопроводы водоснабжения, подачи воздуха, парообразных веществ и других химически нейтральных жидкостей. Вибровставки диаметром 25-200 мм выдерживают давление до 16 МПа, 250-600 мм — до 10 МПа. Рабочая температура резиновой вибровставки до +110 градусов. Такие компенсаторы не повреждаются при линейном удлинении труб, они способны сжиматься и растягиваться на 12-20 мм, в зависимости от размера вибровставки.

Конструктивные особенности фланцевого крепежа

Услуги сантехника в Москве и Московской области

Фланцевый крепеж, помимо самой соединительной пластины, состоит из 3-ех элементов:
  • Болта либо шпильки;
  • Гайки;
  • Шайбы.
Согласно положениям ГОСТ №12816, использовать болты можно на трубопроводах с давлением рабочей среды до 25 МПа, если давление в системе превышает данную величину, должна применяться монтажная шпилька (стальной стержень с резьбой но обеих концах), которая обеспечивает большую прочность стыка. В трубопроводах высокого давления (от 100 МПа) используется шпилька из 35-ой стали, при давлении до 100 МПа — шпилька из стали 20Х.

Шайбы для фланцевых соединений представляют собой стальную пластину, подкладываемую под гайку либо шапку болта с целью увеличения ее опорной площади. Для крепежа фланцев допускается применять болты, шпильки и шайбы классов прочности 8.8, 6.6 и 5.6.

На фланцы, установленные на трубопроводах перекачивающих агрессивные жидкости, в обязательном порядке монтируется защитный кожух (КЗХ). Кожух представляет собой чехол из гидфровобного текстиля, листовой стали либо полимерных материалов, который предотвращает расплескивание рабочей среды при потере соединением герметичности.

Защитный кожух выпускается в диаметре 15-1200 мм, наиболее распространенные кожухи из фторопласта могут эксплуатироваться при температуре от -200 до +230 градусов.

Видео

В сюжете - Фланцевое соединение труб.


В сюжете - Фланцы и фланцевые соединения


В сюжете - Особенности монтажа фланцевого соединения.


В продолжение темы посмотрите также наш обзор Подбор и монтаж сильфонных компенсаторов для трубопроводов
