Обзор газовых, дизельных и пеллетных горелок для котла

Услуги сантехника в Москве и Московской области

В системе отопления частного дома основной элемент, безусловно, котел. А центральный элемент в устройстве котла — горелка. В зависимости от того, на каком энергоносителе работает котел (жидкое топливо, твёрдое топливо, газ), выделяются и горелки для котлов: дизельная, пеллетная, газовая. В статье мастер сантехник рассмотрит функциональные особенности и принцип работы каждой из них.

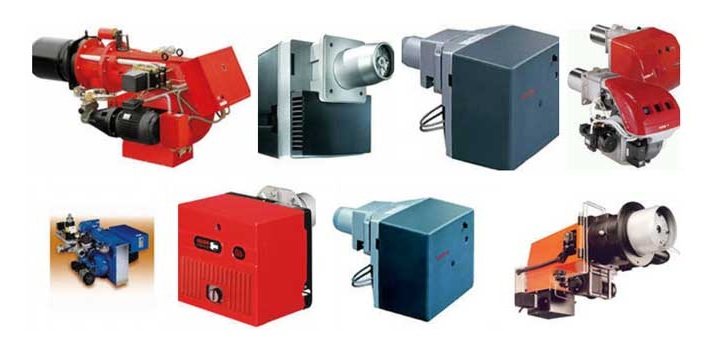

Газовая горелка

Газовая горелка — это устройство, в котором совершается процесс смешения газа и кислорода.

Могут функционировать на жидком, газообразном и твёрдом топливе.

Также эти приборы разнятся и по способу подачи воздуха в камеру сгорания:
  • атмосферные;
  • вентиляторные;
  • диффузионно-кинетические.
По типу регулировки выделяют следующие виды газовых горелок:
  • одноступенчатые;
  • двухступенчатые;
  • двухступенчатые с плавным регулированием;
  • модулируемые.
Обратите внимние! От типа регулировки зависит, какая нужна будет горелка: закрытая или открытая.
Качественная горелка, которая прослужит на протяжении многих лет и не выйдет из строя должна соответствовать ряду требований:
  • Топливо должно сгорать полностью, этот принцип очень важно соблюдать, поскольку, если газ будет сгорать не до конца, то КПД будет уменьшаться, а окружающая среда будет загрязняться угарным газом и оксидом азота.
  • Гарантийный срок службы устройства должен быть высоким.
  • Конструкция должна быть простой, и затруднений с монтажом не должно возникать.
  • Горелка должна работать максимально тихо.
Видео

В сюжете - Как работает газовая горелка котла Rinnai EMF.


Атмосферная

Услуги сантехника в Москве и Московской области

Устройства такого типа, чаще всего, можно встретить в котлах напольного типа, обогревающих дом площадью не более 100 м².

Горелка — это трубка, в которую проникает газ. В трубе создается пониженное давление и происходит процесс подсасывания воздуха, затем он соединяется с газом и воспламеняется при помощи пьезорозжига или электроподжига.

Услуги сантехника в Москве и Московской области

Такие горелки пользуются популярностью у владельцев частных домов.

Выделим очевидные достоинства таких горелок:
  • в первую очередь они бесшумны, звук не очень тихий и не создаёт дискомфорта для слуха;
  • компактны;
  • обладают простой конструкцией, но при этом надежны;
  • безопасны;
  • недорогие;
  • энергетически независимы.
Однако у таких устройств есть и свои минусы:
  • небольшая мощность;
  • низкий КПД (до 90%);
  • склонны к засорению, поэтому помещение, где находится котел, надо постоянно поддерживать в чистоте;
  • чувствительны к частым перепадам давления.
Вентиляторная

Услуги сантехника в Москве и Московской области

Функционирование приборов такого вида основано на том, что вентиляторы, которые встроены в конструкцию, подают воздух в камеру сгорания.

При эксплуатации газовой горелки для котла, КПД агрегата значительно возрастает, значит, и расходоваться топливо будет более экономно.

Дутьевые горелки по конструкции сложнее чем, например, атмосферные. Стоит отметить, что воздух в устройство подается частями, а смешивается с газом очень быстро.
Обратите внимние! Главное отличие дутьевых горелок от атмосферных в том, что они не являются частью котлов, это вспомогательное оборудование, которое необходимо приобретать индивидуально.
Вентиляторные горелки делятся на:
  • вихревые (выходные отверстия круглые);
  • прямоточные (выходные отверстия могут быть разной формы: круг, прямоугольник, щель).
Преимущества:
  • безопасны, так как процесс сгорания осуществляется в замкнутом пространстве;
  • высокий КПД;
  • минимально чувствительны к перепадам давления;
  • экологичны.
Недостатки:
  • достаточно шумные, поэтому котел нужно устанавливать в обособленном помещении;
  • энергозависимы;
  • более дорогие, по сравнению с атмосферными.
Диффузионно-кинетическая

Услуги сантехника в Москве и Московской области

Такой тип горелок встречается, в основном, в промышленных котлах с высокой мощностью. Принцип работы заключается в следующем: воздух, который требуется для того, чтобы топливо сгорело, поступает в камеру частично, а уже затем добавляется в пламя.

В работе таких горелок выделяют следующие плюсы:
  • максимальный КПД;
  • высокая автоматизация, т.к. устройство оснащено высокоэффективным модулятором.
Минус:
  • Дорогостоящие, т.к. монтировать горелку в котел и в последующем производить обслуживание устройства могут только специально обученные люди.
Уход и чистка

Для нормального функционирования газовой горелки для котла нужно регулярно (раз в год) проводить чистку этого устройства от сажи.

Самому выполнять данную процедуру не рекомендуется, потому что придется разбирать котел, а затем его собирать. Поэтому лучше обратиться в сервисный центр. Грязь, которая накопилась, удаляется продувкой сжатым воздухом.
Обратите внимние! Если вы хотите осуществлять чистку горелки реже, то на трубе подачи газа нужно установить фильтр. Однако, совершить это может только специалист, поэтому вам следует обратиться в газовое хозяйство.
Видео

В сюжете - Как отрегулировать пламя основной горелки EUROSIT 630

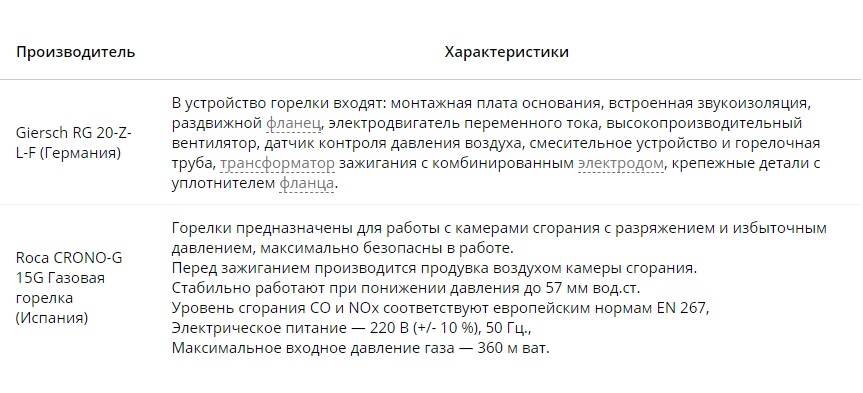

Обзор производителей

На рынке котельного оборудования большой выбор газовых горелок как зарубежного, так и отечественного производства.

Услуги сантехника в Москве и Московской области

Дизельная горелка

Дизельная горелка для отопительного котла — это устройство, при помощи которого сжигается топливо и осуществляется процесс теплоотдачи.

К выбору этого агрегата нужно подходить осмотрительно, поскольку от правильно подобранной горелки, будет зависеть экономичность и эффективность работы вашего котла.

Основные компоненты горелки:
  • фильтр;
  • топливный насос;
  • вентилятор;
  • камера подготовки топливной смеси;
  • форсунка.
Принцип работы жидкотопливной горелки базируется на преобразовании солярки в мелкодисперсный состав.

Горелки бывают:
  • одноступенчатыми;
  • двухступенчатыми,;
  • плавно-двухступенчатыми;
  • модулируемыми.
Одноступенчатая

Данные горелки работают на 100 % мощности только в одном режиме. Они пригодны для малых и средних по мощности котлов.

Контроль за нагревом теплоносителя и скоростью повышения температуры, происходит методом включения и отключения пламени.

Преимущества горелки одноступенчатого типа заключаются в:
  • ее невысокой цене;
  • простом строении;
  • минимальной зависимости от автоматики.
Главный недостаток — высокий расход топлива.

Двухступенчатая

Такие горелки могут работать как на максимальной мощности, так и на уровне 60-70 %.

Принцип работы такого устройства заключается в следующем: когда достигается предельная точка нагрева, автоматика подает сигнал, что нужно изменить силу пламени, далее мощность переключается со 100 % на 30 %, тем временем факел не перестает подогревать теплоноситель. После того, как температура падает до тех показателей, которые указаны в настройках, горелка снова включается и начинает работать со 100 % мощностью.

Плавно-двухступенчатая

Этот вид горелок отличается экономией топлива. В отличие от обычных двухступенчатых горелок, в агрегатах плавно-ступенчатого типа режимы нагрева переключаются не рывками, а систематически, по мере того, как теплоноситель остывает.

Достоинства:
  • плавное переключение режимов;
  • высокий КПД;
  • экономичность.
Недостатки:
  • необходимо, чтобы напряжение в электрической сети было стабильным;
  • быстро ломается даже при незначительных колебаниях в сети.
Модулируемая

Из всех типов дизельных горелок являются наиболее экономически выгодными. Модуляция мощности и все рабочие процессы в автоматическом режиме приспосабливаются к потребностям в тепле. На интенсивность сжигания топлива оказывают влияния такие факторы как: температура окружающей среды, температура непосредственно самого помещения, а также качество солярки.

Главные положительные качества модулируемых горелок заключаются в высокой экономичности и полностью автономном функционировании.

Недостатком является высокая цена такого устройства.

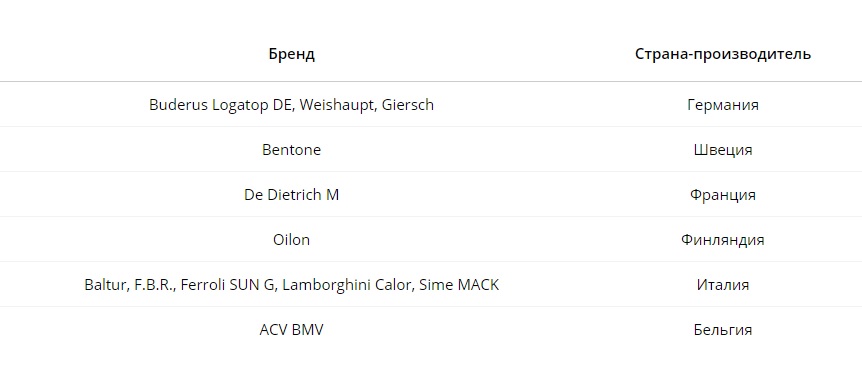

Производители горелок

На рынке продукция дизельных горелок представлена в основном европейскими компаниями, среди которых самые популярные:

Услуги сантехника в Москве и Московской области

Все представленные дизельные горелочные устройства различаются по техническим характеристикам, производительности и степени автоматизации. Поэтому, выбирая горелку, важно ознакомиться с показателями устройств разных производителей и выбрать наиболее оптимальный вариант для вашего котла.

Видео

В сюжете - Как провести монтаж и настройку дизельной горелки своими руками


Пеллетная горелка

Одним из самых популярным и часто используемым топливом для твердотопливных котлов являются пеллеты. Данный вид топлива позволяет котлу функционировать с максимальным КПД при высоком уровне экологичности и комфорта.

Горелка для пеллетного котла выполняет следующие функции:
  • Позволяет расходовать топливо экономично, поскольку устройство напрямую подсоединено к автоматике, которая отвечает за контроль и регулировку процесса сжигания топлива.
  • С помощью этого прибора топливо сжигается полностью.
  • В горелку встроена функция электрического розжига гранул.
Обратите внимние! В среднем горелка служит 3-5 лет, после чего потребуется ее замена. Ремонтные работы: демонтаж и монтаж нового горелочного устройства, в среднем обойдутся в 15 % от её стоимости.
Пеллетные горелки для твердотопливных котлов дифференцируются по направленности подачи топливных гранул и забора воздуха для горения:
  • ретортные;
  • факельные;
  • каминного типа.
Видео

В сюжете - Как устроена пеллетная горелка Wirbel CPPL 20 35


Ретортные

Котлы с пеллетной ретортной горелкой обладают следующими характеристиками:
  • топливные гранулы подаются при помощи шнековой передачи, в нижней части прибора;
  • процесс попадания воздуха осуществляется через все отверстия горелочной чаши;
  • топливо сжигается и пламя направляется вверх.
Пеллетные ретортные горелки чаще всего выпускаются зарубежными производителями.
Обратите внимние! Требует систематического ухода и обслуживания, надо чистить от нагара и шлака.
Факельные

Особенности функционирования факельной пеллетной горелки заключаются в следующем:
  • огонь направлен в сторону;
  • подача пеллетов происходит по вакуумной трубе или по горизонатльному шнеку;
  • в устройстве есть вентилятор, который создает нужное давление воздуха.
Обратите внимние! Горелки факельного типа чаще можно найти в производстве отечественных компаний.
Каминного типа

Еще один тип горелок, который работает в режиме постоянного горения. В данном случае в процессе сжигания гранул нагнетательные приборы (вентиляторы) не нужны. Горелка каминного типа требует наличия естественной тяги в дымоходной трубе.

Видео



В продолжение темы посмотрите также наш обзор GSM модуль для дистанционного управления котлом отопления
