Какими бывают шаровые муфтовые краны

Услуги сантехника в Москве и Московской области

Краны – неотъемлемая часть любого трубопровода, состоящего из нескольких веток или секций. Они настолько удобны, что сейчас применяются практически повсеместно, став привычным всем инструментом.

Кран – выполняет удивительно простую и полезную задачу. А именно – открывает и закрывает трубопровод в установленном месте. Только кран позволяет в один момент перекрыть движение жидкости по трубам, полностью их изолировав.

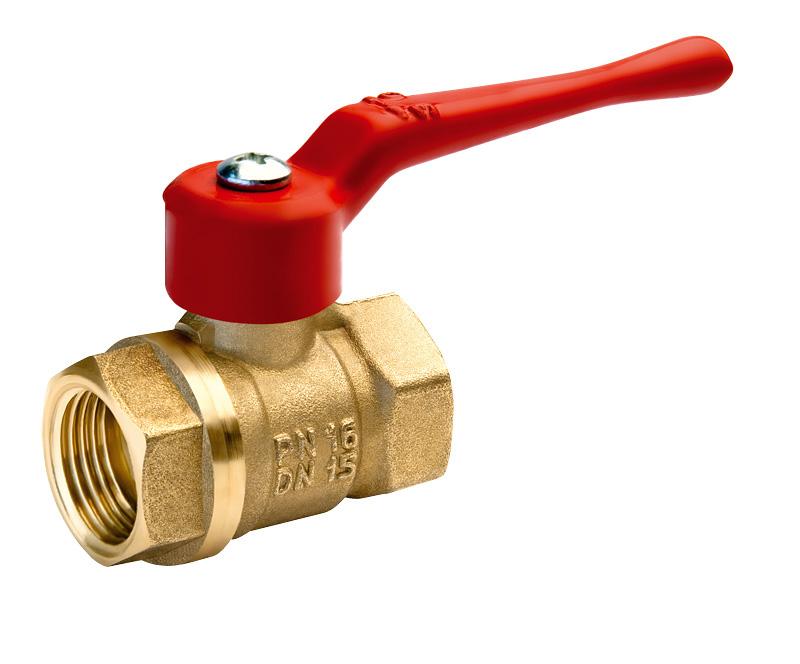

Мастер сантехник в данной статье рассмотрит его основную разновидность – муфтовый шаровый стальной кран для систем водоснабжения и отопления.

Назначение и преимущества

Кран стальной – используется как запорная арматура для той или иной части трубопровода. Без кранов нам пришлось бы очень туго.

Вы ведь наверняка сталкивались с образованием поломок в трубопроводе даже бытового значения. Труба может засориться, дать трещину, не выдержать давление, может сломаться переход, ослабиться соединение, слететь фитинг, сломаться сам узел использующий воду. Даже унитазный бачок, если его не отремонтировать, способен доставить серьезные проблемы.

Любая такая поломка требует от вас незамедлительного вмешательства и ремонта. Ремонт же допустимо осуществить только тогда, когда система изолирована и осушена.

Без кранов нам пришлось бы отключать все ветку или, если речь идет о небольшой квартире – всю квартиру. И только потом проводить надлежащие действия. Использование запорной арматуры существенно упрощает работу.

Если стальной кран установлен в нужном месте, то все что вам нужно сделать – перекрыть его. Изолируется при этом только тот участок, который нас интересует, позволяя остальной системе действовать в привычном режиме.

Подобные преимущества настолько значительны, что сейчас запорную арматуру ставят:
  • на входы всех без исключения веток;
  • при монтаже сантехнических узлов;
  • в коллекторных распределителях;
  • на ветках отопления;
  • на радиаторах и теплых полах.
И это только основные направления, сведенные в несколько групп. А ведь есть масса побочных.

Как видите, в нынешнем положении стальной шаровый кран – вещь крайне полезная, можно сказать, незаменимая.

Конструкция и принцип действия

Услуги сантехника в Москве и Московской области

Стальной шаровый муфтовый кран не был бы столь популярным, если б не его удивительная эффективность вместе с простотой исполнения. Согласитесь, какой бы удобной не была вещь, если она дорога в производстве, то о массовости можно забыть.

К счастью, дороговизна – это не про шаровые краны. Муфтовый шаровой кран являет собой надстройку над муфтой, почему он так и называется, которая позволяет благодаря шаровому механизму перекрывать поток единственным поворотом ручки.

Конструкция его очень проста. Состоит муфтовый шаровый кран из:
  • корпуса в виде муфты;
  • ручки;
  • шарового запорного механизма;
  • уплотнителей.
Корпус чаще всего имеет форму муфты или переходника. Он цельный, вылит из металла. Преимущество на рынке держат стальные и латунные изделия. Это касается как рынка потребительской сантехники, так и промышленной.

Муфтовые типы конструкции подразумевают монтаж фитинга с помощью одного из известных типов соединений. Например, с помощью резьбы и накидных гаек. Однако современная запорная арматура в этом плане почти не ограничена. С тем же успехом продаются краны сварные, обжимные и фланцевые. Последние в промышленности используются куда чаще их резьбовых или приварных аналогов.

Ручка крана подсоединяется к корпусу и предназначается для управления его состоянием. К ней подведен шаровый запорный элемент. Вращение ручки меняет его положение.

Шаровый механизм – самый важный, можно сказать, основополагающий элемент всей этой конструкции. Состоит он из шарика с отверстием внутри. Отверстие сквозное, прорезано в одной из сторон.

Если шаровый механизм находится в открытом положении, то шар отверстием будет повернут параллельно к потоку. В противном случае поток блокируется его цельной стороной.

Именно по такой схеме и работает шаровый запорный механизм. Его простота и практичность действительно удивляет.

Защиту от несанкционированного прохождения потока осуществляют резиновые прокладки и уплотнители.

Прелесть этой конструкции в самом шарике. Сферический элемент, подключенный к ручке, практически не изнашивается, если его конечно правильно эксплуатировать. Он легко ставится в крайние положения, еще проще производится. И это при отличной распространенности на рынке.

Материалы и особенности

Производя краны инженеры, стараются создать максимально качественный материал, пригодный к эксплуатации в неблагоприятных условиях.

Раньше в ходу были краны стальные. Стальные краны легки в обработке, дешевы и практичны. Однако краны из подобных металлов не отличаются стойкостью к наружным воздействиям, и особенно подвержены негативному влиянию влаги.

Стальные краны не разрушатся через год или два, но рано или поздно неотвратимые изменения дадут о себе знать.

Вот почему сейчас большинство сантехников закупает краны латунные Bugatti. Латунные изделия имеют несколько преимущество по сравнению со сталью. В первую очередь латунные краны долговечнее. Латунь как металл, способна выполнять свои функции в той же кондиции в течение десятков лет.

Также латунные краны вообще никак не реагируют на воду или влагу. Они не ржавеют, не разрушаются. Еще один момент, менее очевидный но от того не менее полезный – возможность сочетать латунные краны практически с любыми металлическими изделиями. В то время как стальной кран в этом плане сильно ограничен.

Латунь обойдется вам на порядок дороже стали – это надо четко понимать. Однако ее преимущества свою цену покрывают. Во многом благодаря устойчивости к коррозии. С вероятностью в 95% вам придется сменить стальной запорный элемент в течение 20-25 лет, для латуни же этот срок ничего не значит.

Нюансы с диаметрами

Есть еще один момент, который стоит вашего внимания. Он касается пропускной способности и качеств запорных фитингов. С ними не так все просто, как кажется на первый взгляд.

Наверняка вы уже слышали словосочетание «полнопроходной кран», но не знаете что оно значит и чем полнопроходной запорный фитинг отличается от неполнопроходный.

Существует кран:
  • Полнопроходной.
  • Неполнопроходный.
Полнопроходной образец подразумевает возможность пропуска через фитинг потока в полной мере, не ограничивая его движение ни в одном из мест. Второй вариант подразумевает сужение потока в месте установки запорного элемента, что сказывается на его состоянии.

Почему полнопроходной и неполнопроходной варианты вообще существуют? Дело в особенностях производства. Как мы уже знаем, шаровой муфтовый кран Данфосс регулирует подачу воды. В открытом положении вода проходит через отверстие в шарике.

Шар находится в муфте, и если муфта имеет стандартный диаметр, то есть полностью соотносится с торцами труб, то его сечение будет меньше муфты, а сечение его пропускного отверстия – еще меньше. В итоге образуется зона смещенного давления, где поток бы ослабляется искусственными ограничениями.

В некоторых трубопроводах (преимущественно промышленных) подобные вещи недопустимы или как минимум, нежелательны. Вот почему был придуман полнопроходной кран.

У него муфта в центре расширена так, чтобы отверстие в запорном механизме имело тот же диаметр сечения, что и диаметр пропускных труб.

Полнопроходной и неполнопроходной краны имеют маркировку, например, ДУ50, ДУ15 и т.д. Она отмечает диаметр условного прохода. Эта величина меняется в зависимости от типа используемого фитинга.

Полнопроходной кран ДУ15 будет иметь диаметр примерно равный 15 мм. В то время как неполпнопроходной образец с маркировкой ДУ15 ориентируется на меньшие значения.

Существует разница и в цене. Полнопроходной механизм ДУ15 стоит почти в два раза дороже его неполнопроходного аналога. Увеличение цены объясняется применением при производстве большего количества дорогостоящих материалов. Как правило, такие краны и весят больше, и выдерживают большее давления и, в общем, намного надежнее.

Стоит отметить, что полнопроходные изделия редко закупаются для гражданского строительства. Как правило, для таких задач они слишком дорогие. А вот в промышленности ситуация иная. Там полнопроходный фитинг – практически стандарт и встречается везде.

Видео

В сюжете - Обзор шаровых муфтовых кранов и их конструкции.


В продолжение темы посмотрите также наш обзор Как перекрыть заклинивший шаровый кран
