Системы отопления с принудительной циркуляцией

Если площадь дома достаточно большая или необходимо обеспечить обогрев двухэтажного строения, от отопительной системы с естественной циркуляцией лучше отказаться. Из-за медленного продвижения теплоносителя по трубам прогреть воздух в помещении достаточно быстро будет крайне сложно.

Такой проблемы не существует, если изначально выбрана система отопления с принудительной циркуляцией, что особенно актуально для домов, в которых проживают постоянно. Установив специальный насос, можно значительно повысить эффективность обогрева строения любой площади. Как выбрать подходящую требованиям схему отопления расскажет мастер сантехник.

Как работает отопление без насоса

Чтобы понять, как работает система с принудительной циркуляцией, стоит разобраться в том, как осуществляется отопление зданий при естественной циркуляции теплоносителя. В качестве последнего могут использоваться различные специальные составы и вода. Для одноэтажного дома чаще всего выбирается водяное отопление.

Движение воды по трубопроводам осуществляется по законам физики. Нагревшись в котле до заданной температуры, она начинает подниматься по стояку. За счет этого происходит постепенный прогрев всех труб и радиаторов системы. Вновь поступающая горячая вода постепенно вытесняет холодную вниз к котлу.

После того как остывший теплоноситель вновь нагреется в котле, он начнет подниматься по стояку, чтобы вытеснить остывший вниз. Такой цикл будет повторяться до тех пор, пока будет работать котел. Очевидно, что чем больше диаметр трубы, тем больше теплоносителя пройдет через ее поперечное сечение за единицу времени.

Именно поэтому при естественной циркуляции диаметр трубопровода и размеры монтируемых радиаторов имеют большое значение. При недостаточной площади последних сложно будет прогреть помещение до уровня комфортности.

Видео

В сюжете - Подробный разбор самотечной системы отопления.

Принудительная циркуляция

Схема отопления с принудительной циркуляцией отличается наличием насоса. Благодаря ему теплоноситель движется по трубам с заданной скоростью, а не только под действием законов физики.

Насос создает давление, достаточное для перемещения теплоносителя, но при этом обеспечивающее равномерное распределение воды, нагретой до различной температуры.

Из чего состоит отопительная система

Система отопления с принудительной циркуляцией состоит из:

• Котла (твердотопливного, газового или электрического);
• Расширительного бака мембранного типа;
• Циркуляционного насоса, мощность которого подбирается индивидуально;
• Радиаторов (батарей) отопления;
• Труб;
• Фитингов – переходников, используемых для соединения труб;
• Кранов (шаровых и пробковых);
• Обратных клапанов;
• Воздухоотводов;
• Фильтров, которые обеспечивают работоспособность отопительного котла и насоса;
• Крепежных элементов.

При выборе необходимого для функционирования системы оборудования следует обязательно учитывать:

• Мощность приобретаемого котла и радиаторов;
• Размер трубопровода;
• Скорость перемещения теплоносителя.

Однотрубная схема

Однотрубная схема предполагает совмещение подающего и обратного трубопроводов. Теплоноситель подается через специальный трубопровод с запорной арматурой. Предусматривается отдельный патрубок с вентилем для слива воды в канализацию.

После нагрева в котле теплоноситель, пройдя по стоякам и радиаторам и отдав им необходимое количество тепла, поступает в насос. Последний обеспечивает нагнетание потока, движущегося к котлу.

Видео

В сюжете - Разбираем ошибки однотрубной системы отопления

Бак

Бак мембранного типа, который включает однотрубная система, позволяет предотвратить возникновение аварийных ситуаций.

Такой бак может быть не только закрытым, но и открытым. Он устанавливается на верхнем (техническом) этаже здания.

Если бак закрытый, то и система отопления закрытая. Если же открытый, то и систему называют открытой.

Группа безопасности

Однотрубная система обязательно включает группу безопасности, состоящую из:

• Воздухоотвода;
• Предохранительного клапана;
• Манометра и термометра, часто объединяемых в одном корпусе.

Такая группа позволит оперативно снизить избыточное давление в системе, предотвратив тем самым разрыв трубопровода и поломку оборудования.

Видео

В сюжете - Подробно разбираем группу безопасности системы отопления.

Допустим монтаж приборов из группы безопасности отдельно друг от друга. Например, врезка предохранительного клапана осуществляется немного выше котла. Однако это не всегда оправдано с точки зрения затрат на монтаж системы отопления.

Радиаторы

Радиаторы при такой схеме могут подключаться по-разному: диагонально, параллельно и т.д. Желательно предусмотреть терморегуляторы и краны Маевского на каждой батареи. В продаже можно найти модели радиаторов с заранее вмонтированными кранами.

Видео

В сюжете - Подробно разбираем как выбрать радиаторы отопления.

Разводка

Разводка труб в системе может быть горизонтальной и вертикальной. Оба типа разводки допускают подключение к бойлеру и системе теплого пола.

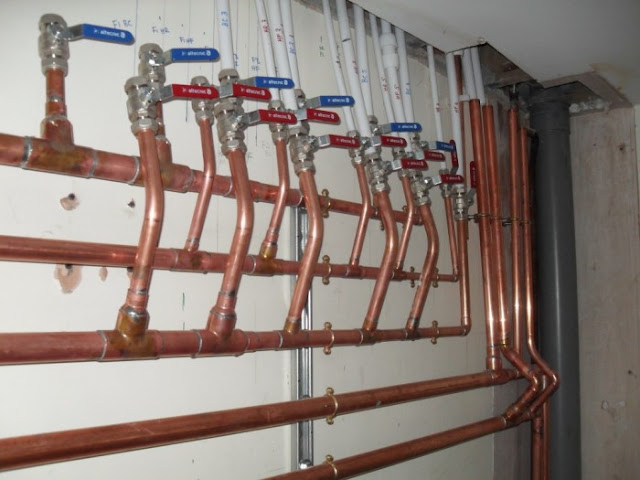

Для этого лишь следует предусмотреть специальный распределительный коллектор, позволяющий обеспечить поступление нагретого теплоносителя одновременно в радиаторы, бойлер и контур теплого пола.

Двухтрубная схема

Преимущество однотрубной схемы заключается в ее доступности. В этом случае требуется меньше труб, чем при устройстве двухтрубной, а потому ее монтаж обходится намного дешевле.

Однако эффективность последней значительно выше, за счет того, что в двухтрубной подающий и обратный трубопроводы разделены.

Такая система позволяет отремонтировать радиатор в одной комнате, не отключая отопления во всем здании, и подходит для строений любой этажности.

Видео

В сюжете - Подробно разбираем достоинства и недостатки системы двухтрубной системы отопления.

Принудительная лучше

Если предстоит монтаж системы отопления одноэтажного строения, предпочтение может быть отдано системе с естественной циркуляцией. Особенно если здание находится в местности с характерными проблемами с электроснабжением.

При выборе схемы для двухэтажного дома лучше обратить внимание на систему с принудительной циркуляцией. Тем более если площадь здания большая.

Экономим на трубах

Если отдано предпочтение схеме с принудительной циркуляцией, можно не волноваться о том, какой диаметр у монтируемой трубы. За счет одинаковой скорости теплоносителя обязательно удастся обеспечить равномерный прогрев всей системы.

Именно поэтому для такой системы приобретаются более дешевые трубы. Учитывая, что их диаметр несколько меньше, трубы можно сделать практически незаметными в интерьере.

Отказ от громоздких радиаторов

При естественной циркуляции теплоносителя традиционно монтируются громоздкие радиаторы, занимающие много места. За счет большой площади такие батареи позволяют обеспечить более эффективный прогрев помещений. В системе отопления с принудительной циркуляцией предпочтение может быть отдано даже небольшой по размеру модели радиатора.

Безопасность и удобство эксплуатации

Равномерный прогрев отопительной системы способствует снижению риска повреждения ее элементов из-за значительного колебания температуры. Как следствие, снижается негативное воздействие на материал всех элементов отопительной системы, и повышается срок их службы.

Благодаря наличию кранов Маевского и специальных автоматических воздухоотводов в системе принудительной подачи теплоносителя можно не опасаться завоздушивания. Степень нагрева воды можно отрегулировать не только за счет параметров отопительного котла, но и характеристик насоса.

При естественной циркуляции радиаторы тем холоднее, чем дальше они находятся от котла. Это способствует неравномерному прогреву помещений.

Простота монтажа

Трубы необязательно укладывать под определенным углом, что делает возможным выполнение работ собственными силами. При нарушении этого правила в случае естественной циркуляции не удастся обеспечить прохождение теплоносителя по системе, а потому обогрев двухэтажного дома будет затруднен или невозможен.

О недостатках

Учитывая, что в системе присутствует циркуляционный насос, требуется обязательное подключение к электрической сети. В районах с частыми отключениями электричества этот факт может создать серьезные проблемы. При желании от этой проблемы можно избавиться, предусмотрев источник бесперебойного питания.

Также не стоит забывать о возможном увеличении расходов на оплату счетов за электричество. Для этого стоит сделать соответствующие расчеты до покупки оборудования. Иногда за счет того, что монтируются трубы, имеющие меньший диаметр, снижается расход теплоносителя.

Это, в свою очередь, ведет к снижению мощности, потребляемой котлом. Как следствие, затраты на работу насоса могут быть полностью компенсированы за счет снижения расходов на эксплуатацию котла.

Эксплуатация насоса сопровождается незначительным шумом. Если оборудование установлено в отдельном помещении, такой недостаток не заслуживает внимание. Однако для небольшого дома или однокомнатной квартиры это может стать серьезной проблемой.

Если система отопления с принудительной циркуляцией монтируется для обогрева двухэтажного строения, можно не сомневаться: в таком доме всегда будет тепло, тихо и комфортно.
