Фильтр грязевик для системы отопления — виды, устройство, правила монтажа

Система отопления состоит из многих элементов, каждый из которых имеет свое предназначение. Поскольку в отопительной системе на протяжении всего времени циркулирует вода, то ее металлические детали, в первую очередь, трубы, с течением времени поддаются коррозии. Начинается процесс отслойки частиц ржавчины, которые в последствии вместе с жидкостью будут циркулировать по всей системе, засоряя ее. В связи с этим, важное место в механизме занимают приборы фильтрации и очистки, которые называются грязевиками. О том, что представляет собой грязевик для системы отопления расскажет мастер сантехник в этой статье.

Особенности конструкции и принцип функционирования

Фильтр грязевик для системы отопления выполняет функцию очистки теплоносителя от загрязнений в системе ГВС и отопления. Внешне он выглядит как узел расширения трубопровода с фильтрацией воды специальной сеткой и изменением ее движения. Под сеткой загрязнения выпадают в осадок и частицы ржавчины начинают накапливаться заново.

Схема работы любого фильтра для очистки воды достаточно простая: теплоноситель попадает сначала в патрубок, после этого он движется во внутреннюю часть корпуса, на дно опускаются частицы грязи. После этого вода из внутренней полости грязевика, попадает в фильтр в выходном патрубке. Затем чистый теплоноситель направляется в трубопроводы.

Процесс очистки осуществляется следующим образом: стакан достается из выходного патрубка. Нижнее основание грязевика необходимо регулярно чистить от грязи, которая скапливается там. Грязеуловитель для очистки воды подсоединяются к трубопроводам посредством резьбы или фланцев.

Видео

В сюжете - Как открутить гайку сетчатого фильтра

Разновидности

Фильтры грубой механической очистки классифицируются исходя из метода отделения частиц. По этому критерию выделяется несколько разновидностей:

Фильтр грязевик гравитационный

Этот принцип заключается в следующем: из-за резкого увеличения объема, скорость потока уменьшается и затвердевшие кусочки под воздействием силы тяжести начинают скапливаться на дне. Внешне он представлен как корпус в форме цилиндра. К нему крепятся два патрубка с фланцевыми соединениями: входной, выпускной. Нижняя часть корпуса закрыта фланцевой заглушкой, а верхняя часть заварена наглухо. В заглушке, которая расположена внизу, присутствует патрубок для возможности осуществлять монтажные и профилактические работы. Сверху тоже есть патрубок для монтажа крана для выпуска воздуха в тот момент, когда система полностью заполнена теплоносителем. В полости центрального цилиндра может находиться одна или несколько перемычек, которые резко меняют направление движения потока воды, которая проходит через фильтр. Твердые включения оседают внизу, там же появляется слой шлама, который систематически очищается во время проведения профилактических работ. Подобные Грязеуловители зачастую монтируются на достаточно больших трубопроводах, например, на предприятиях промышленного типа. Устанавливать их в системе отопления дома не совсем целесообразно.

Сетчатые фильтры

В этом случае вода проходит сквозь сетчатую конструкцию с разноразмерными ячейками. Все частички ржавчины, которые больше ячейки, застревают в фильтре.

Видео

В сюжете - Сетчатый фильтр грубой очистки воды

Магнитные грязевики

В таких конструкциях присутствуют постоянные магниты, которые притягивают к себе небольшие металлические кусочки. Специалисты говорят, что с магнитными фильтрами значительно снижается риск появления накипи на стенках труб и в теплообменниках нагревательных устройств.

Видео

В сюжете - Принцип работы фильтра магнитного фланцевого

Установка фильтра грубой очистки

Устанавливаться фильтры для очистки воды могут несколькими способами:

• На трубах малого и среднего диаметра, которые характерны для автономных отопительных систем, обычно монтируются муфтовые фильтры. На двух боках такой конструкции, для возможности подсоединяться к трубам, присутствуют муфты с внутренней резьбой. На самом корпусе есть шестигранники, которые предназначены для заведения рожкового, разводного и газового ключа при монтажных работах.
• В другую группу относятся фильтры с фланцевыми соединением, поскольку с резьбовыми соединениями на трубах среднего и большого диаметра (более 2 дюймов) функционировать достаточно сложно, поэтому именно на этих участках обычно устанавливаются такие грязевики.

Фланцевое соединение представляет собой монтаж уплотнительного кольца, которое после обтягивается болтами. Установка такого грязевика на системе отопления — не простая задача, поскольку надо приваривать ответные фланцы на трубу, строго соблюдая заданное положение и монтажную длину изделия. Но процедура снятия его — простая, т.к. не нужно демонтировать целый участок разводки.

Также выделяются фильтры, которые очень плотно присоединяются к трубам — по краям у таких устройств присутствуют патрубки, по границе которых пущена фаска — для сварного шва.

Единственным плюсом таких грязевиков является их невысокая цена. Однако, если случится аварийная ситуация или нужно будет менять деталь, то придется вырезать часть трубы.

Еще один тип неразъемных привариваемых грязевиков — это фильтры в полипропиленовом корпусе, они хорошо подходят для небольших по диаметру труб из полипропилена.

Также, как и предыдущий тип, они ввариваются сразу при установке разводки труб, и если появится необходимость их заменять, что нужно будет вырезать крупный участок. Этим и обусловлен небольшой спрос на такие изделия.

По способу обслуживания фильтры подразделяются на:

• Самопромывные. В конструкции такого грязевика в самом низу есть кран, открыв которой, вы увидите как вся скопившаяся грязь вымоется потоком воды. В это же время и очищается фильтрующая сетка. Для того, чтобы промыть сетку как можно лучше, очень часто при монтаже фильтра присоединяют еще и байпас с вентилем, благодаря которому можно менять направление движения потока воды с обратной стороны. Это позволит вымыть даже самые плотно засевшие частицы грязи.
• Промывные. После отсоединения системы от подачи теплоносителя, надо отодвинуть пробку или фланцевую заглушку, вынуть фильтрующую деталь и промыть ее. Затем грязевик собирается снова и устанавливается на место.
• Непромывные. Для их обслуживания надо производить демонтаж всего устройства из системы, что сопровождается рядом неудобств. Поэтому такие фильтры не пользуются широким спросом.

Последний критерий, на основе которого дифференцируются фильтры — это степень очистки жидкости, которая протекает через них:

• Фильтры грубой очистки, снабженные сетками, в которых остаются твердые включения, размером более 0,3 мм;
• Фильтры тонкой очистки, они предназначены для фильтрации отложений, размером до 0,3 мм. Чаще всего они монтируются в системах доочистки водопроводной воды для бытовых и пищевых нужд. В отопительной системе они не устанавливаются, поскольку здесь не нужна такая сильная очистка, а сами грязеуловители будут очень быстро засоряться, и в результате их нужно будет менять.

Более подробно рассмотрим фильтры-грязевики, устанавливаемые в отопительных системах.

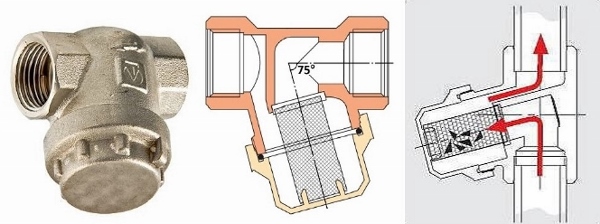

Латунные сетчатые «косые» фильтры

Данные приборы обрели наибольшую популярность. В них есть муфтовое резьбовое соединение, которое выпускается в разных габаритах: от 0,5 до 2 дюймов. Такие параметры вполне пригодны для монтажа на любом трубопроводе автономной системы отопления.

Устройство такого фильтра простое: корпус из латуни — это монолитное сопряжение прямого и наклонного цилиндров. С двух сторон прямого цилиндра находятся резьбовые муфты, предназначенные для монтажа фильтра. На окончании «косого» цилиндра находится латунная пробка с шестигранником под ключ. Между пробкой и корпусом располагается уплотнительная прокладка. В части, которая наклонена больше всех, находится сетка из нержавейки с разноразмерными ячейками.

На самом корпусе стрелкой обозначается верное направление потока фильтрующейся жидкости.

В таблице описаны эксплуатационные и технические характеристики латунных грязевиков для системы отопления в зависимости от диаметра трубопровода.

Монтажные характеристики.

Зная, как правильно установить грязевик в системе отопления, эта процедура не вызовет у вас сложностей. Сначала перед фильтром монтируется отсечной кран, благодаря которому можно прекратить подачу теплоносителя, а также проводить профилактические работы по очистке устройства. Но самое главное надо принимать во внимание правильное размещение фильтра в пространстве.

Фильтр обычно монтируется на трубе обратки перед циркуляционным насосом. Такое расположение позволяет максимально избавляться от всех загрязнений. Для нормального функционирования вашей системы отопления, чистку «косого» грязеуловителя надо проводить систематически. Процесс несложный: достаточно перекрыть все краны подачи теплоносителя, внизу надо поставить емкость, в которую будет вытекать жидкость и шлам. Далее, при помощи гаечного ключа надо открутить пробку и вынуть сетку.

Видео

В сюжете - Как прочистить косой сетчатый фильтр

Обратите внимание! Прежде чем купить подобный фильтр, внимательно проверьте все составляющие, убедитесь в их качестве, поскольку очень просто наткнуться на подделку.

Чугунные «косые» магнитные фильтры

По внешнему виду такие фильтры похожи на предыдущие. Отличие состоит в материале, из которого они изготавливаются. В данном случае корпус и пробка выполнены из чугуна. Фильтрующая деталь также представлена сеткой, выполненной из нержавейки, а прокладка между корпусом и пробкой — паронитовая.

В блок фильтрации входит еще одна деталь. По самой оси пробки находится стойка, на которой размещены дискообразные магниты, сделанные из металла, не поддающегося коррозийным процессам. Таким образом, фильтровка осуществляется в двух направлениях: в сетке скапливаются механические частицы, а магнитом притягиваются кусочки металла и окалины.

Эксплуатационные и технические характеристики чугунных «косых» магнитных грязевиков для системы отопления.

Фланцевые магнитные фильтры для системы отопления

Принцип, по которому функционируют подобные устройства, абсолютно идентичен чугунным грязевикам. Единственное различие в габаритах. На трубах от G2 и выше чаще всего монтируются фланцевые фильтры.

Вместо резьбовой пробки установлена фланцевая заглушка, на которой есть место, предназначенное для сливного отверстия. Это очень удобно, т.к. можно периодически сливать шлам и промывать устройство, при этом полностью не снимая заглушку.

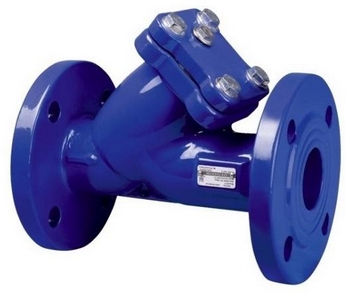

Магнитный фланцевый фильтр

Устанавливая такие грязевики, также необходимо учитывать монтажную длину и высоту (L и H) и рабочие (L1 и H1).

Абонентские грязеуловители

Фильтры, относящиеся к этому типу, обрели широкую популярность на тепловых магистралях, на тех участках, где они подсоединяются к сетям внутри дома. Абонентский фильтр бывает вертикальный и горизонтальный, первая модификация пользуется большим спросом. В конструкции данных грязевиков объединены функции отстойника и сетчатой фильтрации жидкости, которая проходит через них.

Подобные устройства отличаются высокими эксплуатационными характеристиками, в обслуживании они не прихотливы.

Конструкция подобного грязевика состоит из: корпуса в форме цилиндра, выполненного из стальной трубы. С обеих сторон в него вмонтированы входной патрубок с фланцем и выпускной. Диаметр патрубков такой же, как и у трубы, в которую вставляется фильтр.

Длина выпускного патрубка примерно такая же, как и ось корпуса, с внутренней стороны он заглушен. На участке от стенки до заглушки в этом патрубке есть два небольших отверстия, диаметр которых составляет 5 и 8 мм. Над этими отверстиями находится фильтрующая сетка с ячейками идентичного размера.

Снизу корпуса расположен фланец, а к нему посредством болтов прикреплена заглушка, в которой специально оборудовано место для установки сливного крана, при помощи которого вы сможете проводить регулярную очистку полости от той грязи, которая там скапливается. Крышка фильтра очень прочно приварена, однако в ней предусмотрен патрубок, чтобы была возможность осуществлять монтажные и профилактические работы.

Технические характеристики абонентских грязевиков

Когда теплоноситель проходит через такой фильтр, он подвергается двум стадиям очистки. Более крупные частицы выпадают в осадок под действием гравитационных сил, а более мелкие остаются в сетке.

Такой грязевик очень простой, но в то же время надежный. Стоит он недорого и очень эффективен в использовании. Именно этими качествами и объясняется широкое распространение подобных грязеуловителей.

Видео

В сюжете - Как правильно установить фильтр грубой очистки в системе отопления

Как видим, фильтр грязевик выполняет важную функции в системе отопления. Поэтому его установкой не стоит пренебрегать.

В продолжение темы посмотрите также наш обзор Дисковые фильтры для очистки воды
