Как сделать водяной насос

Услуги сантехника в Москве и Московской области

В статье мастер сантехник расскажет и покажет как сделать мощный, низковольтный водяной насос, способный работать от аккумуляторной батареи 12 В.

Первое, что понадобится - Электромотор 775. Его можно купить на Али Экспресс по ссылке. Либо найти похожий.

Услуги сантехника в Москве и Московской области

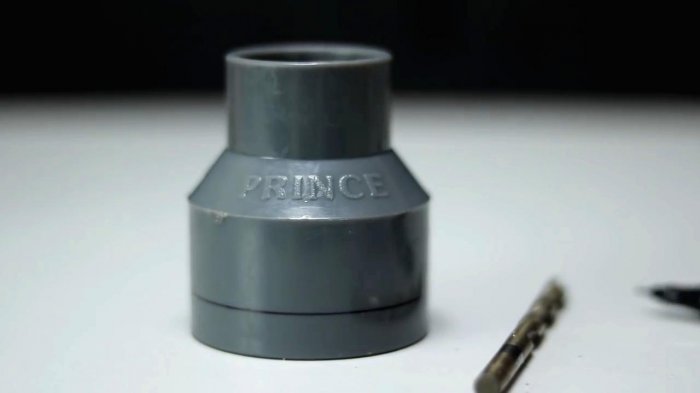

Берем переходник с диаметра 50 мм на 32 мм.

Услуги сантехника в Москве и Московской области

И заглушку для трубы на 50 мм.

Услуги сантехника в Москве и Московской области

В заглушке размещаем отверстия под двигатель: два под винты крепления, одно под вал.

Услуги сантехника в Москве и Московской области

Высверливаем и зачищаем от заусенцев.

Услуги сантехника в Москве и Московской области

Теперь необходимо отрезать нижнюю чать. Размечаем ровную линию вращая заглушку.

Услуги сантехника в Москве и Московской области

Отпиливаем ножовкой. При помощи наждачной бумаги выравниваем поверхность и избавляемся от заусенцев.

Услуги сантехника в Москве и Московской области

Так же отрезаем юбку у переходника по той же схеме.

Услуги сантехника в Москве и Московской области

Совмещаем переходник с заглушкой для проверки ровности прилегания поверхностей.

Услуги сантехника в Москве и Московской области

Берем небольшой кусок трубки ПВХ на 20 мм в диаметре и спиливаем ее под угол примерно 45 градусов. Далее необходимо создать округлую поверхность обрезанного края. Для этого оборачиваем переходник наждачной бумагой и стачиваем край трубки до получения формы окружности.

Услуги сантехника в Москве и Московской области

В переходнике делаем отверстие под трубку.

Услуги сантехника в Москве и Московской области

Вклеиваем трубку в отверстие с помощью клея на эпоксидной основе.

Услуги сантехника в Москве и Московской области

Возьмем одноразовый шприц и проверим насколько плотно он одевается на вал двигателя. Если плотно, то это нормально, так нам и надо.

Услуги сантехника в Москве и Московской области

Отрезаем кончик шприца.

Услуги сантехника в Москве и Московской области

Для изготовления крыльчатки необходимо вырезать квадрат из алюминия. В нем проделать отверстие, такое, чтобы юбка шприца туго одевалась.

Услуги сантехника в Москве и Московской области

Размечаем квадрат на 9 частей.

Услуги сантехника в Москве и Московской области

Проводим диагонали в квадратах через клетку. См. фото.

Услуги сантехника в Москве и Московской области

Срезаем уголки ножницами по металлу.

Услуги сантехника в Москве и Московской области

Загибаем квадраты. Смотрите фото:

Услуги сантехника в Москве и Московской области

Из ненужной камеры от велосипеда или машины вырезаем прокладку под двигатель.

Услуги сантехника в Москве и Московской области

Берем мотор с винтами.

Услуги сантехника в Москве и Московской области

Одеваем прокладку, одеваем заглушку и фиксируем все это винтами.

Услуги сантехника в Москве и Московской области

Затем одеваем отрезанную пипочку от шприца юбкой к мотору.

Услуги сантехника в Москве и Московской области

Далее одеваем крыльчатку. Все должно сидеть очень плотно. Не лишним будет проклеить все клеем на эпоксидной основе.

Услуги сантехника в Москве и Московской области

Из трубы 50 мм диметра вырезаем кольцо, 10 мм шириной примерно. Вставляем половиной в переходник. Ту часть что видно через отверстие - удаляем.

Услуги сантехника в Москве и Московской области

Собираем насос воедино.

Услуги сантехника в Москве и Московской области

Проклеиваем стык горячим клеем.

Услуги сантехника в Москве и Московской области

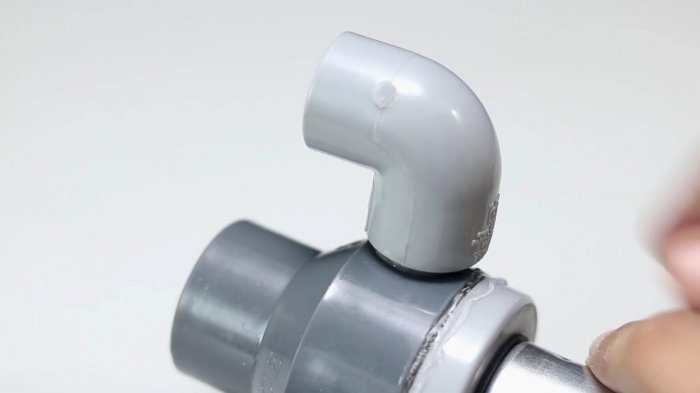

Сверху на трубку надеваем угловой фитинг.

Услуги сантехника в Москве и Московской области

А в переходник вклеиваем ещё переходник с диаметра 32 мм на 20 мм. Фиксируем на горячий клей.

Услуги сантехника в Москве и Московской области

Вставляем трубку. Это будет заборник для воды.

Услуги сантехника в Москве и Московской области

Пришло время испытаниям. Для надежности можно закрепить мотор на доске, обвязав металлическим хомутом.

Подключать систему будем к напряжению 12 В. Опускаем трубу заборника в емкость с водой. Подаем напряжение и насос работает.

Услуги сантехника в Москве и Московской области

Струя отбрасывается примерно на метр.

Видео

В сюжете - Как сделать водяной насос


В продолжение темы посмотрите также наш обзор Как сделать погружной насос из помпы стиральной машины
