Фильтр для скважины — устройство и назначение

Вода – основа жизни на планете. Человеку, серьезно избалованному благами цивилизации, крайне сложно обойтись без нее. Те, кто собирается  жить на дачном участке или построить дом за городом, стараются обустроить автономную водоподводящую систему. Достаточно распространенной проблемой для подобных сооружений становится засорение скважины, являющейся основой конструкции. Насущной необходимостью становится использовать фильтр для скважины. В этой статье мастер сантехник расскажет, как устроен фильтр, приведет разновидности скважинных фильтров, и рассмотрит самодельные варианты.

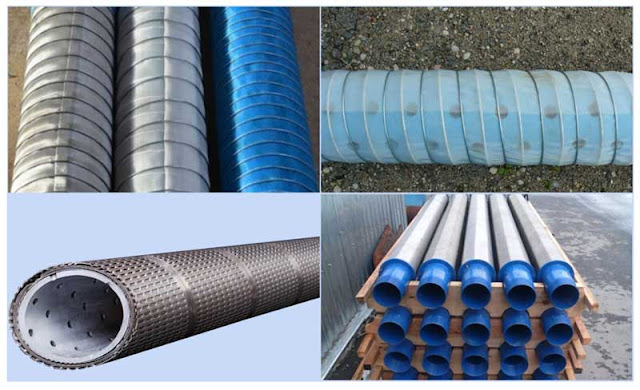

Устройство и назначение скважинного фильтра

Все фильтры для скважины имеют схожее строение и состоят из трех основных элементов, расположенных сверху вниз:

• Надфильтровый участок. Деталь, выполняющая роль своеобразного фитинга при закреплении устройства на обсадную трубу.
• Фильтрующий элемент. Перегородка с отверстиями, препятствующая частицам загрязнений проникать внутрь фильтра.
• Отстойник. Емкость для сбора крупных частичек, сумевших проникнуть внутрь обсадной трубы.

Такие фильтры работают в одно и многоуровневых системах очистки воды. Они отвечают за механическую очистку, не давая частицам почвы, песчинкам и другим относительно крупным загрязнениям попадать внутрь обсадной трубы.

Для улучшения очистки может использоваться многоуровневая система, предполагающая наличие дополнительных проточных фильтров, которые устанавливаются уже перед краном.

Обратите внимание! Фильтр для скважины препятствует попаданию крупных минеральных частичек внутрь колонны. Благодаря этому на поверхность подается чистая вода, а скважинное оборудование защищено от перегрузок

Используемые для первичной очистки устройства делят на две группы:

• С предварительной фильтрацией. Между внешней стенкой скважины и поверхностью обсадной трубы укладывается слой мраморной крошки или гравия, который «собирает» загрязнения и предотвращает быстрое заиливание фильтра.
• Без предварительной фильтрации.

Фильтрующий элемент варианта без предварительной фильтрации контактирует непосредственно с водоносным слоем.

Обратите внимание! Фильтрующая часть скважинного фильтра «охватывает» только водоносный горизонт, плюс по полметра выше него и ниже. По всей оставшейся высоте обсадки трубы не проницаемы, соединения звеньев герметичны

Основное предназначение скважинного фильтра заключается в очищении воды от ненужных примесей. Однако устройство убирает только крупные загрязнения, доочистка после него обязательна. Только так можно снизить минерализацию и уровень жесткости, уменьшить концентрацию фтора, марганца и железа.

Выбор типа системы дополнительной фильтрации зависит от химического состава воды поступающей из скважины. Помимо основной задачи фильтр для скважины выполняет второстепенные функции.

Он обеспечивает длительный срок службы скважины и погруженного в нее оборудования, поскольку защищает их от примесей, которые могут очень быстро заполнить ствол. В этом случае скважина заилится и станет неработоспособной.

Насосное оборудование не предназначено для длительной работы с повышенной нагрузкой, что неизбежно при подъеме воды с растворенными в ней твердыми частицами загрязнений. В таких условиях насос испытывает перегрузки и очень быстро выходит из строя. Кроме того, фильтр поддерживает стенки скважины, защищая их от обвала и осыпания породы.

Материалы для фильтрационного оборудования

Лучшим материалом для изготовления скважинных фильтров является нержавеющая сталь. Она способна выдерживать высокие сминающие и изгибающие воздействия, а легирование делает ее невосприимчивой к окислению. Трубы из нержавейки отличаются длительным сроком службы, однако стоимость их достаточно высока.

Все эксплуатационные характеристики нержавеющей стали характерны и для изготовленных из нее фильтровой сетки и проволоки, использующейся для навивки на деталь.

Пластмасса – еще один материал, который широко используется для производства фильтров. Пластик абсолютно инертен, поэтому не подвержен процессам окисления. Он очень прост в обработке и имеет длительный срок эксплуатации. Стоимость деталей из пластмассы невелика, что очень привлекает владельцев скважин.

Основным недостатком пластика является низкая прочность. Вследствие этого он не способен выдерживать серьезные сдавливающие нагрузки, которые характерны для больших глубин.

Фильтры из черных металлов можно использовать только для скважин, дающих воду для технических целей. Это обусловлено тем, что они окисляются водой, в результате чего в ней появляется оксид железа. Медики не доказали, что он вреден для организма.

Однако при концентрации этого вещества больше, чем 0,3 мг/л вода будет оставлять неприятные желтые пятна на сантехнике, посуде и белье. Оцинкованные черные металлы тоже подвержены окислению. В результате чего в воде появляется не только оксид железа, но и оксид цинка. Последний раздражает слизистые оболочки и приводит к расстройству пищеварения.

Таким образом, специалисты настоятельно не рекомендуют использовать для изготовления фильтров для скважины черные металлы, в том числе и оцинкованные. Это касается не только основы, но и фильтровой сетки, нижних секций обсадных труб, а так же проволоки, которая используется при креплении и изготовлении конструкции. В противном случае воду, полученную из скважины с таким фильтром, можно будет использовать только для технических целей.

Таким образом, для глубоких скважин следует лучше всего использовать детали из нержавеющей стали, а для небольших глубин или в случае использования дополнительной обсадной трубы оптимально монтировать пластиковые комплектующие.

Обратите внимание! Скважинные фильтры из пластиковых труб очень просты в обработке и стоят недорого. Однако их можно использовать только на небольших глубинах, что обусловлено небольшим запасом прочности

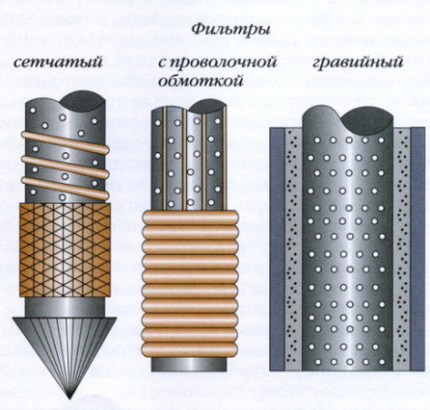

Конструкционные разновидности фильтров

Существует несколько видов скважинных фильтров, каждый из которых предназначен для эксплуатации в определенных условиях. Выбор конструкции определяется геологическими характеристиками водоноса. Артезианские скважины бурятся в стабильных и твердых известковых породах, что дает возможность эксплуатировать их без фильтра. Ствол просто оставляют открытым.

Хороший напор воды, который свойственен для таких скважин, позволяет устанавливать погружной насос на внушительном расстоянии от дна, поэтому подающаяся вода не нуждается в грубой очистке.

Мелкозернистых примесей в известняке почти нет, а попадание в нее крупных частиц породы практически исключено. Если скважина выполняется в нестабильных гравийных, дресвяных или галечных породах от крупных и мелкодисперсных включений обязательно нужен фильтр.

Соответственно и насос должен быть установлен достаточно близко к водозабору, что делает обязательным наличие фильтра. Чаще всего это дырчатый или щелевой фильтр, который рассчитан только на грубую очистку. При условии отсутствия песка в водоносном слое устройство будет эффективно работать и прослужит очень долго.

Самыми «капризными» считаются скважины, выполненные в песчаных грунтах. Именно они доставляют максимум хлопот своим владельцам и бурильщикам. Практика показывает, что они наиболее распространены, поскольку песчаные водоносы чаще всего располагаются ближе всего к поверхности.

Скважины на песок не могут эксплуатироваться без фильтра сетчатого типа. Причем от качества его изготовления и материала, из которого он выполнен, во многом зависит срок эксплуатации скважины. Рассмотрим подробно каждый из типов скважинных фильтров. Существуют различные виды скважинных фильтров.

Перфорированный фильтр

Конструкции с перфорацией еще называют дырчатыми, потому что они представляют собой трубу с отверстиями, расположенными в определенном порядке. Такие фильтры способны выдерживать довольно высокие нагрузки, поскольку кольцевая жесткость трубы не снижается.

Именно поэтому их разрешено использовать на больших глубинах, даже при высокой вероятности грунтовых подвижек. Специалисты рекомендуют устанавливать дырчатые фильтры на скважинах с небольшим напором.

Со временем производительность такого фильтра неизбежно снижается, поскольку отверстия в трубе заиливаются.

Устройство можно изготовить самостоятельно. Для этого понадобится: дрель, шлифовальный материал, заглушка из влагостойкой древесины и труба нужного диаметра. Лучше, если она будет из нефтяного или геологоразведочного сортамента.

Если выбирается пластик, проследите, чтобы он был безопасен для человека. Размер отверстий зависит от вида породы, поэтому диаметр сверла подбираем исходя из ее гранулометрических показателей. Отверстия на теле трубы могут располагаться в линейном или в шахматном порядке.

Их количество подбирается в соотношении 1:4, то есть четвертая часть всей трубы должна иметь перфорацию. Отверстия размещаются с минимальным шагом в 2-3 см. Операции по изготовлению дырчатого фильтра выполняются в следующей последовательности:

• Укладываем трубу на горизонтальную поверхность и приступаем к разметке. С одного конца отмечаем длину отстойника, примерно 50 см. Непосредственно за ним идет фильтровальная часть, на которой намечаем отверстия. Не забываем, что она занимает ¼ часть всей трубы.
• Сверлим первое отверстие. Располагаем режущий инструмент относительно поверхности трубы под углом от 30 до 60°. Сверлим в направлении снизу вверх относительно предполагаемого вертикального размещения. В результате получаются овальные отверстия большей площади.
• Аналогично выполняем все необходимые отверстия в соответствии с разметкой.
• При помощи шлифовального материала аккуратно зачищаем все полученные отверстия.
• Поднимаем трубу, устанавливаем ее вертикально. Тщательно освобождаем внутреннюю полость фильтра от стружек, которые могли в ней остаться и закрыть отверстия.
• Берем деревянную заглушку и закрываем ею нижнюю часть трубы.

Самодельный дырчатый фильтр для скважины готов.

Обратите внимание! Диаметр отверстий дырчатого фильтра должен быть меньше среднего размера частиц породы, в которой бурится скважина

Щелевой фильтр

Очень похожи на дырчатые фильтры, вместо отверстий оснащаются прорезями, которые могут располагаться следующим образом:

• Горизонтально в шахматном порядке. Выполняется сегмент с прорезями, следующий за ним блок прорезается с поворотом на 45°. Это дает возможность обеспечения необходимой прочности конструкции без выполнения специальных поясов жесткости.
• Вертикально. Расстояние между прорезями должно быть не меньше 10 мм. Такие системы аналогичны проволочным фильтрам для скважины на песок.
• Горизонтально с несколькими сегментами из прорезей. Расстояние между участками с перфорацией, которое называется пояс жесткости, не должно быть меньше 20 мм, иначе труба утратит необходимую прочность. Шаг прорезей – не менее 10 мм.

Щелевые фильтры используются в неустойчивом грунте, где высок процент содержания гальки, щебня или гравия. Их можно применять и в случае высокой угрозы обрушения породы. Отличительная особенность щелевого фильтра – более высокий дебет скважины.

Это обусловлено тем, что площадь прорези, расположенной на стержневом каркасе, превышает площадь отверстия дырчатого фильтра примерно в сто раз. Основной недостаток конструкции – высокая вероятность закупоривания щелей тонкозернистым песком.

Обратите внимание! Скважинные фильтры щелевого типа отличаются высокой производительностью. Их использование практически не сказывается на дебете скважины

Для самостоятельно изготовления фильтра щелевого типа понадобится: труба, металлическая или пластиковая, деревянная заглушка и инструмент для фрезерования либо газовый резак. Все зависит от того, каким способом будут выполняться прорези. Операции выполняются в следующей последовательности:

• Укладываем трубу на горизонтальную поверхность и размечаем. Отступаем от одного края около 50 см, это будет отстойник. Затем намечаем место расположения прорезей, не забывая про пояс жесткости, если щели будут расположены горизонтально.
• На основании разметки любым подходящим способом выполняем прорези.
• Поднимаем трубу и освобождаем ее внутреннюю часть от стружки и загрязнений, которые могли попасть туда в процессе работы.
• Устанавливаем заглушку.

Фильтр готов к эксплуатации.

Сетчатые фильтры

Такие системы предназначены для установки на глинисто-песчаных водоносах. Сетчатый фильтр представляет собой основание в виде дырчатой или щелевой конструкции, на которую для осуществления более тонкой фильтрации закрепляется мелкоячеистая сетка. Размер и форма ее ячеек могут варьироваться.

Обратите внимание! Сетчатые фильтры для скважин предназначены для использования в песчаных породах. Мелкие ячейки задерживают песчинки

Такая система считается достаточно долговечной и прочной. Основным ее недостатком считается сниженная производительность, поскольку маленькие отверстия в сетке создают довольно сильное сопротивление потоку. В жесткой воде такие фильтры быстро засоряются частичками железистых соединений.

Сетка, которой накрывается конструкция, может быть:

• Стандартной с ячейками квадратной формы;
• Киперной, состоящей из нескольких слоев;
• Галунной с ячейками сложной формы.

Тип грунта определяет выбор сетки. Для гравийного и крупнозернистого песка подбирают киперную или стандартную сетку, для мелко и среднезернистой породы – галунную. Размеры ячейки могут варьироваться от 0,12 до 3 кв. мм. Чтобы правильно определить размер используют метод пробы.

Набирают грунт из скважины, затем просеивают его сквозь разные образцы сетки. Тот, что задержит по меньшей мере половину частичек грунта, можно признать подходящим для работы. Чтобы определить размер ячеек и, соответственно, частиц грунта, на миллиметровую бумагу насыпают горсть грунта из скважины.

Сетки для фильтров могут быть выполнены из разных материалов:

• Металл: латунь или нержавеющая сталь. Такие изделия долговечны, их ячейки при необходимости можно легко очистить. Главный недостаток латунных изделий – высокая вероятность того, что при монтаже ячейки сетки могут быть деформированы, что затруднит попадание воды внутрь фильтровальной колонны.
• Стеклоткань или карбоновые нити. Не деформируются при монтаже, отличаются длительным сроком службы. Основная трудность при эксплуатации заключается в очистке сетки.

Обычной промывки будет не достаточно, придется использовать более сложные методы: химические реактивы, электрические разряды или гидродинамический удар.

Обратите внимание! Сетка из нержавейки галунного плетения. Подходит для работы на средне и мелкозернистых грунтах

Для самостоятельного изготовления сетчатого фильтра понадобится: труба из пластика или металла, деревянная заглушка, сетка, проволока сечением как минимум 3 мм, паяльник и дрель или фрезеровальный инструмент в зависимости от выбранного способа перфорации.

Приступаем к работе:

• Кладем трубу на ровную горизонтальную поверхность и наносим на нее разметку под перфорацию.
• В соответствии с разметкой выполняем отверстия или прорези.
• Поверх выполненной перфорации накладываем проволоку. Навиваем ее под наклоном 30-45°, при этом расстояние между соседними витками должно составлять 2±0,5 см. Через каждые 5-10 см выполняем точечную пайку, закрепляющую проволоку на основание.
• Проверяем качество выполненной навивки, при необходимости повторяем пайку.
• Накладываем на проволоку сетку и оборачиваем ею тело трубы и закрепляем.

В случае с металлической сеткой используем пайку, припаивая полотно к проволоке, пластиковые детали крепим металлической проволокой.

Проволочный фильтр

Такое устройство можно считать разновидностью сетчатого фильтра с тем отличием, что вместо сетки на основание спиралью наматывается особая клиновидная проволока. Размер задерживаемых таким фильтром частиц определяется формой проволоки и шагом обмотки.

Фильтры такого типа выгодно отличаются от сетчатых аналогов высокой прочностью и длительным сроком эксплуатации, что обусловлено большей толщиной проволоки по сравнению с сеткой. Понятно, что речь идет о качественных каркасно-стержневых изделиях, которые выполнить самостоятельно практически невозможно.

Обратите внимание! Проволочный скважинный фильтр — наиболее прочная и долговечная конструкция

При этом сетчатые фильтры легче переносят локальные повреждения. В случае разрушения одной или сразу нескольких ячеек сетки, на этом участке она будет пропускать внутрь колонны более крупные частицы загрязнений. Однако весь остальной фильтр полностью сохранит свои свойства.

Для проволочных фильтров свойственно иное. При повреждении обмотки изделие теряет фильтрующие свойства на отрезке между двумя соседними точками закрепления обмотки на каркас на участке порыва. Кроме того, стоимость сетчатых фильтров намного ниже. Это связано с тем, что они более просты в изготовлении.

Качественные проволочные фильтры практически невозможно изготовить самостоятельно. Если все же очень хочется попробовать, понадобится металлическая труба нужного диаметра, заглушка, фрезеровальный инструмент или газовый резак, металлические прутки, паяльник и клиновидная проволока.

Сначала выполняется основание в виде щелевого фильтра, ширина прорезей которого должна соответствовать среднему диаметру частиц породы. На подготовленный каркас укладываем 10 или 12 металлических прутков диаметром как минимум 5 мм.

Они не позволят проволоке лечь непосредственно на каркас и закрыть его отверстия. Основание готово, можно приступать к намотке проволоки. Особенность изготовления проволочного фильтра в том, что она наматывается на каркас под натяжением. Проще будет выполнить навивку, используя токарный станок.

Если это невозможно, операция выполняется вручную, что очень трудоемко и требует особой аккуратности и терпения. В процессе намотки уложенные с требуемым шагом витки проволоки обязательно закрепляются к основанию при помощи пайки.

Гравийная засыпка

Небольшие по размеру гладкие фрагменты камня твердых пород или гравий можно считать природным фильтром с достаточно высоким эффектом очистки. Он способен задерживать даже очень мелкие элементы загрязнений и обладает способностью к самоочищению. Исходя из этого, мелкий гравий можно использовать как дополнительный фильтр.

С этой целью его помещают в зону водозабора скважины. Эффективность такого фильтра зависит от характеристик гравия и высоты его слоя. Чем больше частичек загрязнений осядут на гравии, тем меньше их попадет в основной фильтр, что существенно продлит работу скважины.

Существует два типа гравийных фильтров:

• Засыпной. Представляет собой слой материала, засыпанного непосредственно в скважину через отверстия межтрубного пространства. Может использоваться только для конструкций, чей диаметр не превышает 10 см на участке фильтрующей части.
• Собранный на поверхности. Набивка гравийной смеси производится в полость между двумя слоями фильтрующего материала из проволоки или из сетки. Такой контур после набивки опускается в скважину. Ширина его стенок не превышает 3 см.

Самостоятельно изготовить можно только фильтр первого типа. Прежде всего, нужно приготовить гравий. К работе следует отнестись с большой ответственностью, поскольку от качества материала зависит качество работы фильтра.Сначала выбираем диаметр гравия. Он должен быть в среднем в 5-10 раз меньше диаметра скважинной трубы.

Все элементы подбираем по размеру, калибруем. Желательно, чтобы они были одинаковой величины. Если материал сильно загрязнен, возможно, придется его промыть. При обустройстве фильтра из гравия подготовительные работы начинаются на этапе бурения скважины.

Отверстие для нее выполняется с учетом будущей обсыпки, то есть немного большего, чем требуется, диаметра. После того, как скважина будет готова, с устья засыпается подготовленный гравий. Толщина обсыпки – не меньше 50 мм. Тщательно подобранный по размеру гравий засыпается в устье скважины. Минимальная ширина обсыпки составляет 5 см.

Видео

В сюжете - Пошаговый инструктаж по изготовлению скважинного фильтра из пластиковой трубы

Если все сделано по правилам, фильтр прослужит очень долго, очищая подающуюся в дом воду от загрязнений и защищая скважинное оборудование от перегрузок и преждевременного выхода из строя.

В продолжение темы посмотрите также наш обзор Как обвязать скважину
