Как обвязать скважину

Пробуренная только что скважина на участке еще не значит, что у вас появился альтернативный источник питьевой воды. Ее обустройство и обвязка – следующий шаг после буровых работ. В этой статье мастер сантехник подробно расскажет, как и чем проводится обвязка скважины.

Каким должен быть хороший насос

Сначала нужно выбрать и приобрести подходящий насос, а также ряд материалов, необходимых для его успешного монтажа. Насос обычно берут погружной, при этом очень желательно, чтобы он был центробежным.

В отличие от центробежных моделей, вибрационные насосы вызывают в скважине опасные колебания, которые могут привести к разрушению грунта и обсадной трубы. Особенно опасны такие модели для скважин “на песок”, которые менее устойчивы, чем артезианские аналоги.

Мощность насоса должна соответствовать производительности скважины. Кроме того, следует учесть глубину погружения, для которой рассчитан конкретный насос. Модель, предназначенная для работы на глубине 50 м, может подавать воду и с 60-метровой глубины, но насос вскоре сломается.

Еще один фактор риска — уровень качества бурильных работ. Если бурила опытная бригада, скважина будет лучше переносить разрушающее воздействие. А для скважин, созданных своими руками или усилиями “шабашников”, рекомендуется использовать не просто центробежный насос, но специальные модели для скважин.

Такие устройства лучше переносят нагрузки, связанные с перекачиванием воды, обильно загрязненной песком, илом, частичками глины и т.п. Еще один важный момент — диаметр насоса. Он должен соответствовать размерам обсадной трубы. Важно учесть и особенности электропитания насоса. Для скважин используют как однофазные, так и трехфазные устройства.

Для четырехдюймовых труб найти технику проще, чем для трехдюймовых. Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра.

Подготовка сопутствующих монтажу материалов

Застрявший в обсадной трубе насос может стать изрядной головной болью. А вытаскивать (как и опускать) его необходимо с помощью специального троса. Если насос уже укомплектован полимерным шнуром, необходимо убедиться в его высоком качестве и достаточной длине. Иногда разумнее приобрести этот элемент отдельно.

Считается, что надежный трос или шнур должен быть рассчитан на нагрузку, которая как минимум в пять раз превышает вес закрепленного на нем оборудования. Разумеется, он должен хорошо переносить воздействие влаги, поскольку часть его будет постоянно находиться в воде.

Если устройство подвешивают относительно неглубоко, менее чем в десяти метрах от поверхности, нужно позаботиться о дополнительной амортизации техники во время ее работы. Для этого используют кусок гибкой резины или медицинского жгута. Металлический трос или проволока для подвески не подходят, поскольку они не гасят вибрацию, но могут разрушить крепление.

Для электропитания насоса предназначен специальный электрокабель. Его длина должна быть достаточной, чтобы кабель лежал свободно и не был натянут.

Для подачи воды от насоса к домовому водопроводу используют специальные пластиковые трубы. Рекомендуются конструкции диаметром от 32 мм или больше. Иначе напор воды в системе будет недостаточным.

Для монтажа погружного насоса используют специальный кабель, который рассчитан на длительную работу под водой. Его сечение должно соответствовать техническим требованиям, указанным в паспорте изделия.

Трубы можно использовать и металлические, и пластиковые. По поводу соединения металлических труб существуют разногласия. Некоторые специалисты возражают против резьбового соединения, как менее надежного. Рекомендуется использовать фланцы, причем болт должен находиться сверху, это предотвратит его случайное падение в скважину.

Но резьбовое соединение в скважинах применяется вполне успешно. При монтаже в обязательном порядке используется подмотка. Некоторые специалисты рекомендуют взять вместо привычной ФУМ-ленты или пакли льняное полотно. Льняную подмотку дополнительно укрепляют силиконовым герметиком или подобным материалом.

Характеристики водоподяющей трубы следует подбирать в соответствии с условиями ее работы. Для глубины до 50 метров используют трубы ПНД, рассчитанные на давление в 10 атм. Для глубины 50-80 м понадобятся трубы, способные работать под давлением 12,5 атм., а для более глубоких скважин используют трубы на 16 атм.

Помимо насоса, труб и шнура или троса перед тем, как установить погружной насос в скважину, рекомендуется запастись следующими материалами:

• Хомутами для закрепления электрического кабеля на трубе;
• Обратным клапаном;
• Манометром;
• Запорным краном для водопроводной трубы;
• Стальным узлом крепления;
• Кабелем электропитания и т.п.

Перед присоединением трубы к насосу на его выходной патрубок следует прикрепить ниппельный переходник. Обычно современные погружные насосы комплектуются таким устройством, но если его нет, этот узел нужно купить отдельно.

Следует помнить, что для прокачки скважины непосредственно после бурения, т.е. для удаления из скважины большого количества очень грязной воды, такой насос использовать нельзя. Он быстро выйдет из строя. Обычно скважину прокачивают отдельным насосом, который и стоит дешевле, и при работе с грязной водой функционирует лучше.

Правила установки поверхностного варианта

Поверхностные насосы не часто используют для водоснабжения этого типа, поскольку они подходят только для неглубоких гидротехнических сооружений, глубиной до восьми метров.

И все же такой вариант имеет право на существование, а его монтаж не более сложен, чем установка погружного оборудования.

Монтируют устройство следующим образом:

• Поверхностный насос устанавливают в специальном кессоне или отдельном помещении.
• Шланг подходящей длины соединяют с всасывающим патрубком насоса.
• К другому концу шланга прикрепляют обратный клапан (защитная мера, предотвращающая слив воды по окончании работы насоса).
• На клапан устанавливают защитный сетчатый фильтр, препятствующий проникновению в корпус насоса различных загрязнений.
• Шланг опускают в скважину.

На этом установку можно считать законченной и сделать пробный пуск насоса. Для монтажа такого насоса в скважину нередко используют специальный адаптер. В этом случае шланг соединяют с адаптером, а адаптер присоединяют к насосу. В остальном порядок установки происходит точно так же.

Немного сложнее выполнить монтаж в скважину поверхностного насоса, снабженного выносным эжектором. В этом случае в скважину нужно опустить два шланга. Помимо всасывающего монтируют еще и напорный шланг. Его соединяют с боковым штуцером эжектора, используя специальный отвод.

Кроме обратного клапана и фильтра на конец всасывающего шланга необходимо также установить эжектор. Следует помнить, что поверхностные насосы очень чувствительны к загрязнениям в воде, подаваемой из скважины.

Монтаж погружного насоса

Погружные насосы устанавливают прямо в скважине. Для них, в отличие от поверхностных моделей, не нужно оборудовать кессон или отдельное помещение.

Сначала насос собирают и выполняют его, т.е. присоединяют к нему водоподающую трубу, электрокабель, шнур или трос и т.п. После этого насос опускают в скважину.

Подготовка к монтажу оборудования

На патрубке насоса закрепляют обратный клапан, чтобы при его выключении вода оставалась в устройстве. Затем устанавливают специальный чашеобразный фильтр, предназначенный для фильтрации небольших частичек ила. За обратным клапаном устанавливают трубу или нагнетательный шланг.

Обратный клапан необходим, чтобы вода оставалась в водопроводной системе и после отключения насоса. Такая ситуация может привести к полной поломке оборудования. Чашеобразный фильтр защищает рабочую камеру насоса от заиливания.

Иногда обратный клапан уже предусмотрен производителем и является частью конструкции. В этом случае дополнительный клапан не понадобится.

В некоторых моделях для подачи воды рекомендуется использовать не пластиковые трубы, а специальный резиновый шланг. В любом случае, перед началом работ следует внимательно изучить технический паспорт изделия, а также инструкцию по его установке, приложенную производителем.

При монтаже водоподающей трубы важно проследить, чтобы она была по возможности очень ровной. Чем меньше препятствий для погружения конструкции в узкую обсадную трубу, тем лучше. Затем трубу присоединяют к соответствующему патрубку насоса.

Еще один важный момент — гидроизоляция всех соединений. В местах соединения электрокабеля помимо термоусадочных трубок дополнительно используют специальные муфты. Силовой кабель также нужно аккуратно расправить, выровнять и уложить вдоль водопроводной трубы.

После того, как водоподающая труба и кабель подключены, приступают к монтажу троса (шнура, каната), который будет удерживать устройство на нужной глубине. Трос из нержавейки продевают в предназначенные для этого проушины и закрепляют с помощью специального устройства. Затем трос так же выкладывают ровно рядом с кабелем и трубой.

Теперь следует взять фиксирующие хомуты или специальные клипсы, и аккуратно соединить ими трос, электрический кабель и трубу. Соединение должно быть достаточно плотным, но не чрезмерно жестким. Если хомут пережмет эти конструкции слишком сильно, он может их повредить.

Погружение насоса в скважину

Когда все конструкции соединены, подготовку можно считать законченной. Можно начинать установку насоса в скважину.

Сначала на обсадную трубу надевают специальную резиновую прокладку и устанавливают оголовок. Затем насос аккуратно пропускают в отверстие оголовка и начинают плавно опускать вниз.

Перед тем, как опустить погружной насос в скважину, на его корпус можно надеть специальное защитное кольцо, чтобы не повредить стены обсадной трубы. Без этой меры можно и обойтись, но действовать придется крайне осторожно и аккуратно. Движение конструкции должно быть очень плавным, хотя ее вес не так уж мал.

Между стенками обсадной трубы и насосом остается очень маленькое пространство. Поэтому опускать погружной насос в скважину следует очень осторожно.

Обычно этим занимаются как минимум три человека. Двое удерживают насос на весу, а третий постепенно отпускает трос.

Насос опускают очень медленно. Ни в коем случае не следует дергать устройство за трубу или силовой кабель. Если в процессе опускания конструкция встречает препятствия, следует действовать очень осторожно.

Нужно приостановить погружение насоса и сделать несколько аккуратных вращений в обе стороны. Обычно это помогает миновать сложный участок. В крайнем случае, если это не помогло, придется вынимать насос и проверять состояние обсадной трубы.

Такую проверку лучше всего выполнить еще до начала монтажа насоса. А в процессе работ нужно внимательно следить, чтобы в скважину случайно не попали посторонние предметы, которые могут помешать свободному продвижению агрегата. Просвет между стенами трубы и насосом настолько мал, что даже обычная гайка может создать массу проблем.

Насос нужно закрепить на правильной высоте, ниже динамического уровня, чтобы устройство всегда полностью находилось в воде. Но насос не должен быть расположен слишком близко ко дну скважины. Это может привести к засасыванию насоса в ил или песок при заиливании или запесочивании скважины.

Нужно учесть и глубину, на которую рассчитана работа конкретной модели насоса. Обычные насосы, как правило, опускают на глубину -10 метров, эжекторные — на 15-20 метров, специальное оборудование рассчитано на 25-40 метров.

Обычно правильная глубина погружения насоса составляет примерно один-два метра от дна скважины, в зависимости от ее характеристик. Затем трос закрепляют на предназначенном для этого кронштейне. Обычно он расположен на внешней стороне скважинного оголовка.

Водоподающую трубу присоединяют к водопроводной системе дома, например, к накопительному баку или к специальному адаптеру. Выполняют подключение электропитания и проверяют работу системы. В ходе установки защитного устройства следует правильно выбрать значение тока.

Если этот момент будет упущен, прибор может перегреться. В результате нередко происходит замыкание обмотки статора. Иногда наблюдаются скачки напряжения, подаваемого на двигатель, или оно постоянно остается слишком низким. Все эти ситуации чреваты скорой поломкой прибора, в ряде случаев насос придется просто полностью заменить.

Определение точки работы насоса

Во время монтажа насоса необходимо выполнить еще один важный шаг — определить характеристики работы насоса при реальной нагрузке. Сведения, указанные в паспорте устройства, на деле могут оказаться очень далекими от ожидаемых. Необходимо измерить скорость заполнения конкретного объема, т.е. рассчитать расход воды за единицу времени.

Кроме того, следует с помощью манометра определить давление, которое создается в водопроводе при работе насоса. Понадобится измерить также потребление тока во время работы прибора. Для этого к нему присоединяют специальные токопроводящие щипцы.

Перед началом монтажа следует подробно изучить инструкцию и паспорт насоса, а по его окончании — установить точку работы устройства в реальных условиях.

После того, как необходимые измерения выполнены, их следует сравнить с данными изготовителя, указанными в технической документации изделия. Если окажется, что реальные показатели превышают рекомендованные производителем, следует немного прикрыть задвижку насоса.

В результате будет создано дополнительное сопротивление, которое приведет параметры устройства в норму. Таким образом выверяют и устанавливают точку работы прибора при разных режимах его работы.

Несколько полезных и важных советов

Для соединения обратного клапана с водоподающей трубой используют специальный латунный фитинг. Соединение также должно иметь специальную забивную втулку. Эта мера предотвратит сжатие трубы в диаметре и компенсирует избыточное напряжение, созданное компрессионным фитингом.

Фитинг, как и все соединительные элементы, должен быть высокого качества, рассчитанный на повышенные нагрузки на растяжение. Иначе труба может просто выскочить из фитинга. Для соединения противоположного конца ПНД трубы с выходом на оголовке используют такой же компрессионный забивной фитинг, выполненный из латуни.

В продаже имеется специальный электрокабель для погружных насосов. Именно его необходимо использовать для присоединения к насосу. Замены на менее качественный материал недопустимы. Силовой кабель присоединяют к кабелю насоса путем пайки, скрутку в таком важном месте лучше не использовать. Место соединения закрывают термоусадочной муфтой.

Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты. Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту.

Для крепления кабеля и троса к водоподающей трубе можно использовать хомуты из пластика. Специальный переходник позволит надежно соединить насос с трубой.

Ради экономии специальный кабель используют только на том участке, где он будет погружен в воду. Остальное расстояние перекрывается обычным кабелем ПВС.

В любом случае сечение кабеля должно соответствовать рекомендациям производителя, указанным в паспорте насоса.

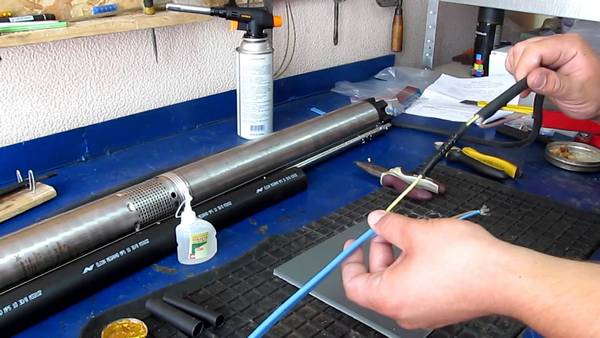

В месте соединения силового кабеля с кабелем насоса выполняется пайка. После этого кабель закрывают специальной термоусадочной муфтой. Для ее установки понадобится строительный фен.

Видео

В сюжете - Соединение кабеля скважинного насоса термоусадками

Насос можно подвешивать только на трос из нержавеющей стали. Ни обычная черная сталь, ни ее оцинкованный вариант не рассчитаны на постоянную работу в воде.

В ходе опускания насоса на узких участках можно дополнить вращение насоса небольшим давлением. Но в любом случае насос должен сохранять вертикальное положение.

Видео

В сюжете - Варианты обустройства/обвязки скважины

В сюжете - Как самому обвязать скважину

Очень важно выполнить все операции по монтажу насосного оборудования в скважине правильно, поскольку любая небрежность может обернуться поломкой или его обрывом троса.

Бывают ситуации, когда поврежденный насос невозможно достать из выработки. Это приводит к полной потере сооружения и вызывает необходимость начинать бурение сначала. Внимание и аккуратность помогут установить насос наилучшим образом.

В продолжение темы посмотрите также наш обзор Для чего нужен Паспорт скважины и как его получить
