Анкер регулируемый по высоте (Компенсатор усадки) — конструкция и монтаж

Строительство деревянных домов сопряжено с трудностями, особенно для дилетантов. Одна из отличительных особенностей древесины, как материала для возведения зданий – процесс усадки, который занимает от 6 месяцев до 5 лет (в зависимости от процента влаги в массиве, внешних условий и размеров пиломатериала). Процесс удаления влаги из древесины сопровождается уменьшением объема бруса или бревна, в результате стены становятся ниже. При несоблюдении технологии сборки появляются трещины, брус или бревно деформируется специфичным образом. В этой статье мастер сантехник расскажет о регулируемом по высоте анкере (его также часто называют компенсатором усадки), рассмотрит его конструкцию и способ монтажа.

Назначение

Ручная рубка – старинная технология возведения жилых домов, бань, прочих хозяйственных построек. Именно сырое бревно обладает самой большой степенью усадки. Стандартной высоты стена (2,4-2,5 м) в процессе высыхания древесины уменьшается на 12-17 см. При наличии выносов под балконы и навесы их сломает давлением оседающих венцов.

Способов борьбы с этим явлением у наших предков было два:

• Первый предполагал рубку конструкции без вертикальных элементов и их последующую установку после окончания усадочных процессов.
• Второй, более интересный – в зазор между горизонтальным выпуском и вертикальным столбом вбивали клин, который постепенно выдавливался весом оседающей конструкции. Так происходило саморегулирование, а горизонтальные элементы не деформировались и не ломались.

Сегодня существуют новые способы избежать слома бревна и бруса в процессе усушки древесины. Специальные лифты-компенсаторы не только удобнее в установке, но и дают возможность ручной регулировки в случаях набора древесиной влаги и ее удаления.

Основной задачей анкера, который может регулироваться по своей высоте, является компенсация усадки таких элементов деревянного строения, как его каркас, столбы, соединительные колонны и др.

Выполненный из прочного металла, регулируемый по высоте анкер одновременно выполняет две функции в постройке:

• Является опорным основанием для элементов конструкции;
• Позволяет регулировать правильное положение горизонтальных поверхностей по отношению к вертикальным.

Анкеры регулировочного типа устанавливаются в тех местах, которые в процессе усадки наиболее подвержены деформации. Таким местом деревянного строения, в частности, является узел, служащий основой для фундаментной конструкции. В современном строительстве часто используется анкер для регулируемого пола. Он позволяет сохранить горизонтальное положение пола даже в том случае, если все строение подверглось значительной усадке.

Основные размеры

Современная промышленность выпускает регулируемые по высоте анкеры различного размера, и выбирать их следует в зависимости от того, для каких целей планируется их использовать. Для компенсации усадочных процессов, которым подвергаются деревянные строения, чаще всего применяют регулировочные анкерные изделия с высотой 15 см. Наиболее популярными из таких изделий являются анкеры, диаметр резьбового элемента которых составляет 20 и 24 мм.

Для установки в деревянных конструкциях из бревен большого диаметра используют регулировочные анкерные изделия высотой более 15 см, с диаметром резьбовых элементов более 30 мм. В таких анкерах, которые в процессе эксплуатации испытывают значительные нагрузки, имеются и более усиленные опорные пластины с толщиной до 1 см и площадью до 15х15 см.

Материал изготовления

Поскольку регулируемые по высоте анкеры в процессе своей эксплуатации испытывают значительные нагрузки, для их изготовления используются только высококачественные стальные сплавы. Чтобы защитить поверхность таких изделий от воздействия негативных факторов внешней среды, ее покрывают слоем цинка, толщина которого, как правило, составляет не менее 50 микрон. На шпильку, при помощи которой и выполняется регулировка высоты положения анкера, наносится резьба метрического типа.

Используя регулируемые по высоте анкеры, которые изготовлены в соответствии со всеми общепринятыми требованиями и стандартами, владелец деревянного сооружения может на протяжении длительного времени изменять положение его несущих конструкций, компенсируя тем самым усадочные процессы.

Выполненные из качественного материала и покрытые защитным составом, такие анкеры способны выдерживать значительные нагрузки и не разрушаться под воздействием коррозии.

Конструкция и монтаж

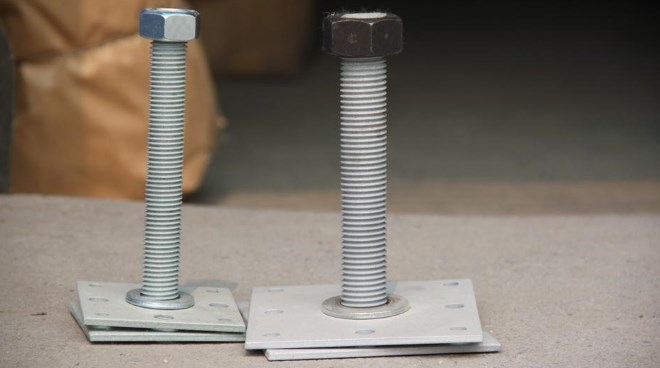

Анкер регулируемый по высоте состоит из двух пластин – опорной и ответной. В них выполнены отверстия для крепления на элементах конструкции деревянного строения. Ответные пластины некоторых моделей таких изделий могут оснащаться направляющими трубками, используемыми для надежной фиксации несущего столба.

Выбирая регулируемый по высоте анкер, необходимо учитывать тот факт, что размер его ответной пластины и диаметр бревна, из которого выполнен несущий столб, должны быть одинаковыми. Следует учитывать также и то, что место в строении, в котором будет установлен анкер регулировочный по высоте, определяется еще на стадии проектирования.

Принцип, по которому работает анкер подобного типа, заключается в следующем:

• Устанавливают анкер регулировочный по высоте под опорную балку или столб, при этом опорная площадка такого элемента при помощи шурупов может крепиться к опорному столбу или бревну, элементам кровли или к балке перекрытия. Местом для установки регулируемого по высоте анкера также может служить стропильная система строения и его опорное крыльцо.
• Сначала резьбовой элемент анкера выставляется в максимальное положение по своей высоте.
• По мере усадки деревянной постройки, величина которой за год может составлять 7–9 см, анкер регулировочный по высоте опускают, что и позволяет компенсировать геометрические изменения в здании. Обычно такую процедуру выполняют один раз в два месяца, чего вполне достаточно для того, чтобы не допустить критических изменений в конструкции здания, возникающих из-за усадочных процессов.

Если регулируемый по высоте анкер установлен правильно, то постройка после окончания всех усадочных процессов сохранит все первоначальные геометрические пропорции.

Видео

В сюжете - Схемы установки и работы регулировочного анкера

В продолжение темы посмотрите также наш обзор Забивной анкер — устройство, виды, монтаж
