В автономной системе горячего водоснабжения часто используется циркуляционный насос. Если источником тепла является котел, а значительная порция горячей воды накапливается в бойлере, то насос перекачивает постоянно воду от аккумулирующей емкости к теплообменнику и обратно. В этой статье мастер сантехник расскажет, как работает правильная система подачи горячей воды в частном доме.

Назначение насосов

Услуги сантехника в Москве и Московской области

Циркуляционный насос для горячего водоснабжения вовсе не обязателен, однако значительно повышает комфорт и даже качество горячей воды. Основная его задача – перекачка воды по трубопроводу в замкнутом контуре от бойлера к точкам забора и обратно. Для этого специально разрабатываются аппараты с малой производительностью, малошумные и низким энергопотреблением. Основное требование к насосам – устойчивость к высокой температуре, стабильная работа при условии, что вода нагревается до 65°С.

В совокупности циркуляционные насосы для горячей воды все-таки отличаются от насосов для отопления. Последние рассчитаны на температуру вплоть до 90°С и со значительно большей производительностью. Взаимозаменяемость при этом неактуальна. При большом желании насос от отопления можно использовать в циркуляции горячего водоснабжения, однако наоборот применять насос нельзя.

Услуги сантехника в Москве и Московской области

Особенно востребован циркуляционный насос в домах площадью более 200 м кв., где бойлер располагается в отдельном помещении или подвале, и имеются несколько точек водозабора, разнесенные по дому. Ждать, пока с труб стечет холодная вода, придется долго, что существенно увеличивает расход. Если в бойлере вода нагревается до 65-80°С, то погибают почти все болезнетворные бактерии, однако в трубах, где вода остывает, они способны активно размножаться.

Регулярная прокачка воды по трубам устраняет эти проблемы на корню. Однако за счет теплопотерь в трубах возрастает нагрузка на котел или водонагреватель, так что установка циркуляционного насоса в меньшей степени сказывается на экономии и отвечает в первую очередь за комфорт жильцов.

Чтобы использовать циркуляционный насос, разводка горячего водоснабжения по дому должна выполняться в виде закрытого контура, замкнутого на бойлере. От него уже выполняется подключение всех точек забора воды. Если брать воду с верхней части бойлера, то это будет считаться началом контура, тогда насос устанавливается на втором входе в бойлер, расположенном в нижней части аккумулирующей емкости на одном уровне с входом на подачу холодной водопроводной воды.

Циркуляционный насос обязательно устанавливается совместно с обратным клапаном, который предостережет от обратного хода воды в контуре, ведь при этом по трубам будет течь только холодная вода, завязанная на нижней части бойлера и входном водопроводе.

Характеристики

Услуги сантехника в Москве и Московской области

В списке основных характеристик циркуляционных насосов:
  • Производительность, м3/час (литр/мин);
  • Напор, создаваемое давление, метры или Па;
  • Потребляемая мощность, Вт;
  • Способ управления (по таймеру или датчику температуры).
Мощность и производительность для циркуляционного насоса нужна небольшая. Необходимо перекачивать воду только в тубах с малым внутренним объемом, притом с небольшой скоростью. Достаточно аппарата с производительностью всего 0,2-0,6 куб.м/час, чтобы постоянно поддерживать температуру воды в трубах протяженностью до 40-50 метров.

Услуги сантехника в Москве и Московской области

Потребление насоса так же низко и составляет от 5 до 20 Вт. Этого достаточно для стабильной работы и выполнения поставленной задачи.

Услуги сантехника в Москве и Московской области

Важнее подобрать правильно напор, создаваемый насосом. Чаще в доме или тем более квартире разводка выполняется по одному этажу на одном уровне, тогда и достаточно напора, эквивалентного 0,5-0,8 метрам водяного столба. Однако если необходимо обеспечить беспроблемную циркуляцию воды в доме с несколькими этажами, то и насос должен справляться с подъемом воды на заданную высоту, притом с запасом. Производительность насоса напрямую зависит от фактически установленной нагрузки.

Конструкция

Услуги сантехника в Москве и Московской области

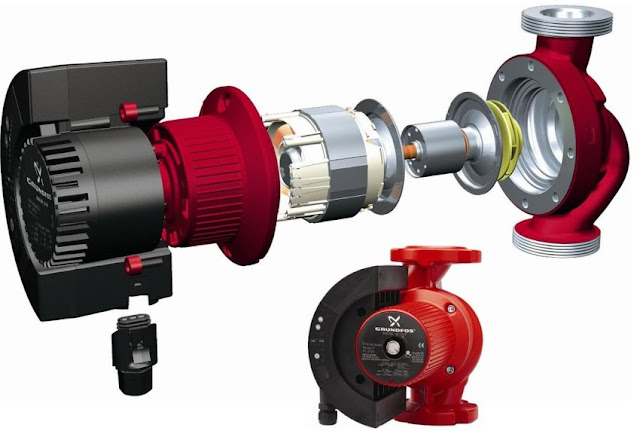

Для циркуляции воды используются центробежные насосы. В них основные элементы – это корпус ракушка, крыльчатка и двигатель. Подача воды происходит в центр крыльчатки. Ее раскручивает двигатель, и под воздействием центростремительной силы вода с напором движется по внешнему краю ракушки к выходному патрубку.

Для циркуляционного насоса преимуществами являются бесшумность и малые габариты. Потому используются малые насосы преимущественно с мокрым типом ротора. Ротор – это внутренняя подвижная часть двигателя, закрепленная на одном валу с крыльчаткой. Под воздействием переменного магнитного поля от катушки статора ротор приобретает вращательное движение.

Мокрый ротор полностью погружен в перекачиваемую среду. Вода выполняет роль теплоотвода и заодно смазки для опорных подшипников. Наличие воды вокруг подвижных частей двигателя снижает шум и вибрации во время работы насоса.

Способ управления

Услуги сантехника в Москве и Московской области

Вполне допустимо постоянно поддерживать циркуляцию горячей воды в трубах, однако это неэкономично и неоправданно. Горячая вода не используется постоянно. В ночное время пока все жильцы спят бесполезно поддерживать в трубах воду горячей, то же относится и ко времени, когда все на работе или учебе.

Если разводка труб выполнена правильно, то обязательно применяется теплоизоляция, так что раз попав в трубы, горячая вода не остынет моментально.  Потому и нет нужды все время перекачивать воду из бойлера в трубы и обратно, достаточно периодической работы насоса, что снижает нагрузку на него и систему горячего водоснабжения в целом. Говорить про экономию электричества не приходится, так как потребление циркуляционного насоса невелико.

Используется два основных метода управления:
  • По показаниям датчика температуры;
  • По таймеру (расписанию).
Оба варианта востребованы, хоть и существенно отличаются по принципу действия.

По датчику температуры

Блок управления насосом в этом случае опирается на показания температурного датчика, погруженного в воду внутри труб контура. Работа насоса возобновляется, как только вода остыла до определенного порогового значения температуры. Такой подход существенно снижает нагрузку на оборудование, постоянно поддерживает воду в трубах нагретой. Кроме этого повышается безопасность горячего водоснабжения. Установив достаточно большой порог срабатывания, вода чаще прокачивается через бойлер, где дополнительно греется и обеззараживается.

По таймеру

Блок управления попеременно включает и выключает насос исходя из временных задержек, установленных в настройках. Точно зная параметры системы горячего водоснабжения, протяженность труб и их внутренний объем, теплоизоляцию и средние теплопотери, можно подобрать оптимальное время, за которое вода не успеет остыть. Насос включается от сигнала таймера и перекачивает всю воду. При этом продолжительность работы так же рассчитывается исходя их объема труб и производительности насоса.

Еще одно преимущество таймера – это возможности составлять расписание для работы циркуляционного насоса на сутки или даже неделю. Именно в этом случае учитывается время простоя, когда горячей водой не пользуются.

Схемы монтажа

Услуги сантехника в Москве и Московской области

В зависимости от количества точек подключения и протяженности труб выбирается способ подключения циркуляционного насоса и разводка труб:
  • Последовательное соединение с одним контуром;
  • Параллельное подключение с коллектором.
В первом случае все точки водозабора подключаются последовательно и в одном контуре. Это выгодно, если без труда можно объединить санузлы и кухню одной водопроводной трубой без лишних затрат материала и достаточно коротким маршрутом. Есть только одна особенность, которая больше касается напорного насоса, а не циркуляционного. Если будут открыты несколько точек забора воды одновременно, то давление в каждой из них будет делиться поровну. Как вариант, это решается установкой редуктора на каждый кран и выбором более мощного насоса.

Услуги сантехника в Москве и Московской области
Пример схемы обвязки бойлера косвенного нагрева с рециркуляцией горячей воды: 1 — котёл отопления; 2 — группа безопасности котла с расширительным баком; 3 — циркуляционный насос системы; 4 — группа безопасности бойлера с расширительным баком; 5 — потребители горячей воды; 6 — радиаторы отопления; 7 — бойлер косвенного нагрева; 8 — циркуляционный насос бойлера; 9 — обратные клапаны; 10 — циркуляционный насос системы отопления; 11 — сетчатый фильтр грубой очистки

Параллельное подключение решает проблему с давлением и распределением воды с помощью коллекторной группы и компактного размещения редукторов. В этом случае циркуляционные насосы необходимо установить в каждом отдельном контуре или подобрать один более производительный насос на все группы разом. Такая разводка необходима при наличии нескольких санузлов в доме, разнесенных далеко друг от друга и от кухни, или когда при последовательном подсоединении  общая длина маршрута становится слишком большой.

Видео

В сюжете - Схема рециркуляции горячего водоснабжения


В сюжете - Схемы подключения линии рециркуляции к бойлеру


В сюжете - Как правильно организовать рециркуляцию горячего водоснабжения из бойлера косвенного нагрева с использованием трехходового термостатического смесительного клапана


В продолжение темы посмотрите также наш обзор Проектирование инженерных коммуникаций в частном доме
