Использование аккумуляторов тепла для системы отопления позволяет оптимизировать сжигание твердых видов топлива в котлах. Простыми словами, при наличии буферной емкости – теплоаккумулятора домовладельцу не нужно часто посещать котельную, а дрова будут сгорать в оптимальном режиме. Но для этого емкость нужно правильно подобрать. В статье мастер сантехник расскажет, что собой представляет теплоаккумулятор для твердотопливного котла, как рассчитать его объем.
Установленный в системе отопления он в автоматическом режиме:
- Накапливает излишнее тепло;
- Отдает накопленное тепло теплоносителю в нужный момент;
- Предотвращает закипание воды в котле при отсутствии электроэнергии;
- Обеспечивает работу котла без вмешательства человека.

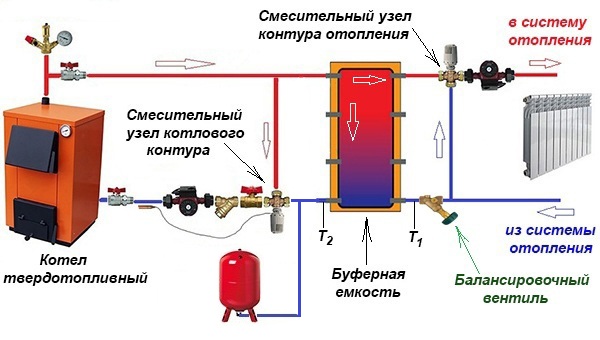

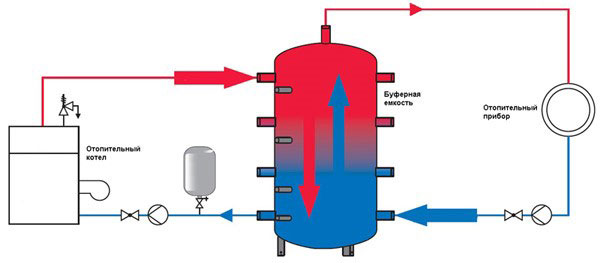

В теплоаккумуляторе накопителем излишков тепла является буферная емкость для воды. (На фото красная). Представляет собой ёмкость для воды со змеевиком, укрытую теплоизоляцией. Пока горят дрова, она накапливает избытки тепла. Как только котел перестает выдавать нужную температуру, излишнее тепло из этой емкости отдается в систему отопления. Вода в радиаторах не остывает. Система отопления в домах не устанавливается без электрических насосов, которые обеспечивают циркуляцию теплоносителя. Не трудно представить, что происходит в момент перебоев с электроэнергией. Дрова горят, тепло выделяется, а вода неподвижно стоит в трубах. Начинается ее закипание в котле.
Если этот момент упустить, то возможен взрыв со всеми вытекающими последствиями. Теплоаккумулятор для отопления препятствует этому. Пока горит топливо, его приходится периодически добавлять. Если не сделать это вовремя, котел потухнет. Чем это опасно в сильные морозы, знает каждый. Имея теплоаккумулятор процесс между закладками дров увеличивается в разы. При этом не создается опасность размораживания системы из-за затухания котла.
Выбираем теплоаккумулятор
Теплоаккумулятор выбирают проектируя систему отопления. Правильно подобрать теплоаккумулятор помогут инженеры-теплотехники. Но, если невозможно воспользоваться их услугами, придется выбирать самостоятельно. Сделать это не трудно.
Главными критериями при подборе этого устройства принято считать следующие:
- Напор воды (давление) в системе отопления - основной показатель. Чем он выше, тем теплее в обогреваемом помещении. Учитывая этот параметр, при выборе теплоаккумулятора для твердотопливных котлов обращается внимание на максимальное давление, которое он способен выдерживать;
- Объем буферной емкости. От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется;
- Наружные размеры и вес. Это тоже важные показатели при выборе теплоаккумулятора. Особенно в уже построенном доме. Когда расчет теплоаккумулятора для отопления произведен, доставка к месту установки осуществлена, возможно возникновение проблемы с самой установкой. По габаритным размерам он может просто не вписаться в стандартный проем двери. Помимо этого, теплоаккумулятора большой емкости (от 500 л.) устанавливаются на отдельный фундамент. Массивное устройство, заполненное водой станет еще тяжелее. Эти нюансы нужно учитывать. Но выход найти легко. В этом случае приобретается два теплоаккумулятора для твердотопливных котлов с суммарным объемом буферных емкостей, равным расчетному для всей системы отопления;
- Оснащение дополнительными теплообменниками. При отсутствии в доме системы горячего водоснабжения, собственного контура подогрева воды в котле, лучше сразу приобрести теплоаккумулятор с дополнительными теплообменниками. Для проживающих в южных районах полезным будет подключение солнечного коллектора к теплоаккумулятору, что станет дополнительным бесплатным источником тепла в доме. Простой расчёт системы отопления покажет, сколько дополнительных теплообменников желательно иметь в теплоаккумуляторе;
- Возможность установки дополнительных устройств. Здесь подразумевается установка ТЭНов (трубчатых электрических нагревателей), КИП (контрольно-измерительных приборов), предохранительных клапанов и других устройств, обеспечивающих бесперебойную и безопасную работу буферной емкости в устройстве. Например, в случае аварийного затухания котла, температуру в системе отопления будут поддерживать ТЭНы. В зависимости от объема обогрева помещений комфортной температуры они могут не создать, но размораживание системы предотвратят обязательно. Наличие КИП позволит своевременно обратить внимание на возможные неполадки, возникшие в системе отопления.
Обратите внимание! Выбирая теплоаккумулятор для отопления заостряйте внимание на его теплоизоляцию. От нее зависит сохранение полученного тепла
Расчет объема буферной емкости котла
Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.
Находим следующие данные:
- Мощность котла, кВт;
- Время активного горения топлива;
- Тепловая мощность обогрева дома, кВт;
- КПД котла;
- Температуры в трубе подачи и «обратке».
Рассмотрим пример предварительного расчета. Обогреваемая площадь - 200 м2, время активного горения котла – 8 часов, температура теплоносителя при нагреве - 90° С, в обратном контуре - 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.
Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды:
m=Q/1,163×∆t
где:
- m – масса воды в емкости (кг);
- Q – количество тепла (Вт);
- ∆t – разность температуры воды в трубе подачи и «обратке» (°С);
- 1,163 – удельная теплоемкость воды (Вт/кг °С).
Подставив цифры в формулу получим 1375 кг воды или 1,4 м3 (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м2 надо установить теплоаккумулятор емкостью 1,4 м3. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.
Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов теплоаккумулятора. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.
Собрав данные по системе отопления выполняем вычисления по формуле:
W = m×c×∆t (1)
где:
- W – количество необходимого тепла для нагрева теплоносителя;
- m – масса воды;
- c – теплоемкость;
- ∆t – температура подогрева воды.
Кроме этого понадобится значение k – КПД котла.
Из формулы (1) находим массу:
m = W/(c×∆t) (2)
Поскольку КПД котла известен, уточняем формулу (1) и получаем
W = m×c×∆t×k (3)
откуда находим уточненную массу воды
m = W/(c×∆t×k) (4)
Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт
На отопление помещений будет израсходовано
8,5×2,5 = 21,5 кВт
Лишнее произведенное тепло
50 – 21,5 = 28,5 кВт
сохраняется в теплоаккумуляторе.
Температура, на которую нагревается теплоноситель составляет 35° С. (Разность температур в трубе подачи и «обратки». Определяется замером во время работы системы отопления). Подставляя искомые значения в формулу (4) получаем
28500/(0,8×1,163×35) = 874,5 кг
Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м3. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.
Обратите внимание! Для более точного расчета объема буферной емкости лучше обратиться к специалистам
Видео
В сюжете - Расчет емкости теплоаккумулятора
В сюжете - Подбираем теплоаккумулятор для котла
В сюжете - Выбираем размер буферной емкости, чтобы было подешевле топиться электричеством и поудобнее дровами
В продолжение темы посмотрите также наш обзор Теплоаккумулятор для котлов отопления — назначение, устройство и схемы монтажа
