Манометр – это профессиональное устройство, которое создано для того, чтобы была возможность точного измерения давления газа и жидкости. Манометры бывают самых различных видов, в частности, они бывают низкого давления и высокого. В этой статье мастер сантехник расскажет, как выбрать манометр.

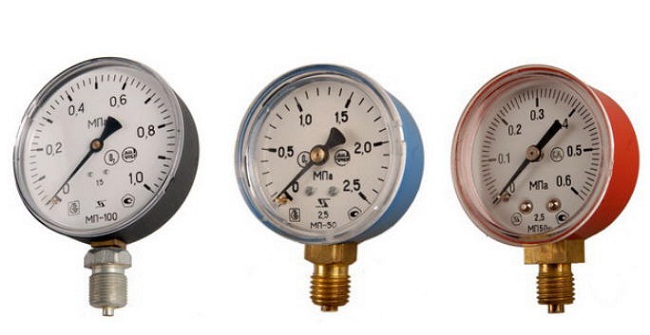

Что такое манометр, вакуумметр и мановакуумметр

Манометр технический

Манометр — это прибор, предназначенный для измерения избыточного давления рабочей среды посредством деформации трубчатой пружины (трубка Бурдона).

Вакуумметр технический

Вакуумметр — это прибор, предназначенный для измерения разряжения рабочей среды посредством деформации трубчатой пружины. Стандартная шкала для вакуумметра от -1..0 атм. Шкала на вакуумметре всегда отрицательная, т. к. происходит измерение давления ниже атмосферного.

Мановакуумметр  технический

Мановакуумметр — это прибор, предназначенный для измерения избыточного давления и разряжения рабочей среды посредством деформации трубчатой пружины.

Вышесказанное по простому:

• Если на шкале прибора только положительное давление, то это манометр.
• Если на шкале прибора только отрицательное давление, то это вакуумметр.
• Если на шкале прибора есть и отрицательное и положительное давления, то это мановакуумметр.

В промышленности и сфере ЖКХ наибольшее распространение находят манометры с трубчатой пружиной Бурдона. Это связано с простотой конструкции и относительно невысокой стоимостью.

Устройство манометра

Какие бывают манометры

Технические манометры — самые распространенные приборы для измерения давления воды, воздуха, газов, которые нашли широкое применение в сфере ЖКХ и промышленности. Если у Вас нет никаких специфических требований к прибору — то однозначно следует рассматривать технические манометры.

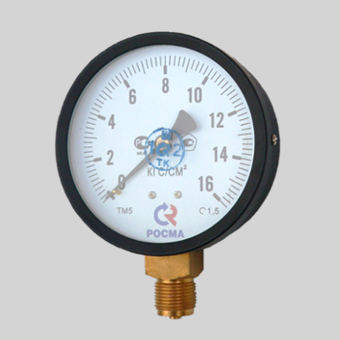

Технический манометр ТМ610Р

Котловые манометры — это технические манометры с диаметром корпуса 250мм. Эти манометры применяются при установке на большой высоте или в труднодоступных местах, что позволяет снимать показания прибора с большого расстояния.

Котловой манометр ТМ810Р

Виброустойчивые манометры — приборы для измерения давления в условиях повышенной вибрации на трубопроводе или установке. Эти приборы массово применяются на насосных станциях, компрессорах, автомобилях, судах и поездах.

Виброустойчивый манометр ТМ-320Р

Коррозионностойкие манометры — приборы изготовленные полностью из нержавеющей стали и предназначенные для работы с агрессивными средами.

Коррозионостойкий манометр ТМ621Р

Сварочные манометры — приборы предназначенные для контроля давления на кислородных и ацетиленовых редукторах, пропановых баллонах Сварочные манометры бывают кислородные (цвет корпуса синий), ацетиленовые (цвет корпуса белый или серый) и пропановые (цвет корпуса красный). На циферблате каждого прибора в кружочке стоит тип среды.

Сварочный манометр для кислорода

Сварочный манометр для ацетилена

Сварочный манометр для пропана

Манометры точных измерений (образцовые манометры) — приборы с низким классом точности 0.6 или 0.4 применяются для опрессовки газопроводов, поверки технических манометров, а так же для измерения давления технологических линий, требующих повышенной точности измерения.

Образцовый манометр

Манометры аммиачные— приборы для измерения давления в системах хладоснабжения. Эти приборы изготавливаются на базе коррозионностойких манометров с измененным циферблатом.

Аммиачный мановакуумметр

Манометры автомобильные — приборы для измерения давления воздуха в шинах. Эти приборы можно купить в автомобильных магазинах или сервисных центрах.

Манометр автомобильный

Цифровые электронные манометры — бывают двух разновидностей: в моноблочном корпусе и комплект из преобразователя давления и электронного блока для индикации и регулирования параметров. Эти приборы применяются для точного измерения давления и в системах автоматизации технологических процессов.

Преобразователь давления ДДМ-03-МИ

Измерители-регуляторы 2ТРМ1

Преобразователь давления ПД100

Манометры электроконтактные — это технические манометры с электроконтактной приставкой предназначенные для коммутации контактов в системах автоматизации.

Манометр электроконтактый ТМ610Р-05

Манометр электроконтактный АДМ-100

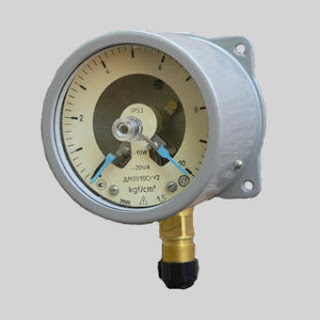

Манометр электроконтактный ДМ-2010

Принципиальным отличием этих приборов от всего многообразия манометров является наличие параметра исполнение манометра. На сегодняшний день эти приборы выпускаются в шести исполнениях.

Какие параметры важны при выборе манометра

В этом разделе мы рассмотрим все параметры, которые необходимо учитывать при покупке манометра. Это очень полезная информация для покупателей, у которых нет точной марки прибора или есть марка, но данные приборы нет возможности купить и нужно корректно подобрать аналоги.

Диапазон измерения— это самый важный параметр. Стандартный ряд давлений для манометров:

0-1, 0-1.6, 0-2.5, 0-4, 0-6, 0-10, 0-16, 0-25, 0-40, 0-60, 0-100, 0-160, 0-250, 0-400, 0-600, 0-1000 кгс/см2=бар=атм=0.1Мпа=100кПа

Стандартный ряд давлений для мановакуумметров:

-1..+0.6, -1..+1.5, -1..+3, -1..+5, -1..+9, -1..+15, -1..+24 кгс/см2=бар=атм=0.1Мпа=100кПа

Стандартный ряд давлений вакуумметров:

-1..0 кгс/см2=бар=атм=0.1Мпа=100кПа.

Если Вы не знаете, какую шкалу купить, то выбор диапазона происходит довольно просто, главное чтобы рабочее давление попадало в диапазон от 1/3 до 2/3 шкалы измерения. Например у Вас в трубе обычно давление воды 5.5 атм. Для стабильной работы нужно выбирать прибор со шкалой 0-10 атм, т.к давление 5.5атм попадает в диапазон от 1/3 до 2/3 шкалы 3.3 атм и 6.6 атм соответственно. Многие задаются вопросом — что случится если рабочее давление будет менее 1/3 шкалы или больше 2/3 шкалы измерения? Если измеряемое давление меньше 1/3 шкалы то резко возрастет погрешность измерения давления. Если измеряемое давление больше 2/3 шкалы то механизм прибора будет работать в режиме перегрузки и может выйти из строя раньше гарантийного срока.

Класс точности — это допустимый процент погрешности измерения от шкалы измерения.

Стандартный ряд классов точности для манометров: 4, 2.5, 1.5, 1, 0.6, 0.4, 0.25, 0.15.

Как самому рассчитать погрешность манометра? Допустим у Вас манометр на 10 атм классом точности 1.5.

Это значит, что допустимая погрешность манометра 1.5% от шкалы измерения, т. е. 0.15 атм. Если погрешность прибора больше — то прибор необходимо менять. Понять без специального оборудования исправный прибор или нет по нашему опыту нереально.

Принять решение о несоответствии класса точности может только организация, у которой есть поверочная установка с эталонным манометром с классом точности в четыре раза меньше, чем класс точности проблемного манометра. Два прибора устанавливаются на линию с давлением и сравниваются два показания.

Диаметр манометра— это важный параметр для манометров в круглом корпусе. Стандартный ряд диаметров для манометров: 40, 50, 63, 80, 100, 150, 160, 250 мм.

Расположение штуцера— существует две разновидности: радиальное у которого штуцер выходит из манометра снизу и торцевое (тыльное, аксиальное) у которого присоединительный штуцер находится сзади с тыльной части прибора.

Манометр с радиальным штуцером

Манометр с осевым штуцером

Манометр с осевым штуцером

Присоединительная резьба— наибольшее распространения на манометрах нашли две резьбы: метрическая и трубная. Стандартный ряд резьб для манометров: М10х1, М12х1.5, М20х1.5, G1/8,G1/4, G1/2. Практически на всех импортных манометрах применяется трубная резьба. Метрическая резьба используется в основном на отечественных приборах.

Межповерочный интервал— это срок когда необходимо делать переповерку прибора. Все новые приборы идут с первичной заводской поверкой, которая подтверждается наличием клейма поверителя на циферблате прибора и соответствующей отметкой в паспорте. На данный момент первичная поверка бывает на 1 год или на 2 года. Если манометр используется в личных целях и поверка не критична, то выбирайте любой прибор. Если манометр устанавливается на ведомственном объекте (тепловой пункт, котельная, завод и т. д.), то после окончания срока первичной поверки необходимо переповерять манометр в ЦСМ (центр стандартизации и метрологии) своего города или в любой организации, у которой есть лицензия на поверку и необходимое оборудование. Для тех кто постоянно сталкивается с поверкой манометров не секрет, что очень часто переповерка стоит дороже или сопоставимо со стоимостью нового прибора, а так же сдача прибора в поверку стоит денег даже если прибор повторную поверку не пройдет и к цене может добавиться ремонт прибора с последующей поверкой.

Исходя из этого у нас есть две рекоменации:

• Покупайте приборы с первичной поверкой на 2 года, т.к. экономия 50-100 рублей на покупке прибора со сроком поверки 1 год может уже через год привести к расходам в 200-300 руб и к ненужной «беготне».
• Перед тем как принять решение о переповерке приборов прокалькулируйте расходы на переповерку — в большинстве случаев намного выгодней купить новые приборы. Что нужно посчитать - стоимость поверки, несколько поездок к поверителю. Если в системе есть гидравлические удары, пульсация среды (близкое расположение насосов), вибрация трубопровода то после 2 лет эксплуатации обычно 50% приборов переповерку не проходят, а за нее платить надо, т. к. поверочные работы проводились.

Условия эксплуатации— если прибор будет работать на вязкой или агрессивной среде, а так же при использовании прибора в сложных условиях — вибрация, пульсация, большие (более +100С) и малые температуры (менее -40С) то необходимо выбирать специализированный манометр.

Перевод единиц давления манометров

При покупке манометра часто возникает необходимость измерения давления в нестандартных единицах измерения. Наш опыт работы говорит, что если речь малом количестве приборов (менее 100 шт), то заводы ничего переделывать на своих шкалах не будут и прийдется переводить единицы измерения самостоятельно.

1кгс/см2=10.000кгс/м2=1бар=1атм=0.1Мпа=100кПа=100.000Па=10.000мм.вод.ст.=750мм. рт. ст.= 1000мБар

Как устанавливать манометры

Для установки манометра на трубу применяются трехходовые краны и игольчатые вентили. Для защиты манометров используются демпферные блоки, петлевые отборные устройства и мембранные разделители.

Трехходовой кран под манометр — это трехходовой шаровой или пробковый кран предназначенный для подключения манометра к трубопроводу или любому другому оборудованию. Допускается установка двухходового крана с возможностью ручного сброса давления с манометра при отключении. Использование стандартных шаровых кранов не рекомендуется, т. к. после закрытия крана механизм манометра находится под остаточным давлением среды, что может привести к преждевременному выходу его из стоя. На сегодняшний день это наиболее распространенный вид для присоединения манометров при давлениях до 25 кгс/см2. При больших давлениях рекомендуется установка игольчатых вентилей. При покупке трехходового крана необходимо убедиться, что резьба на манометре совпадает с резьбой на кране.

Кран трехходовой шаровой

Кран трехходовой пробковый с контрольным фланцем

Кран трехходовой пробковый с ручкой

Игольчатый вентиль— это регулирующий вентиль гс возможностью плавной подачи рабочей среды у которого запорный элемент выполнен в виде конуса. Игольчатые вентиля нашли широкое применение для подключения различных приборов КИПиА к оборудованию с большими давлениями. При покупке игольчатых вентилей необходимо убедиться, что резьба на манометре совпадает с резьбой на клапане.

Игольчатый вентиль стальной

Игольчатый вентиль нержавеющий

Демпферный блок— это защитное устройство, которое устанавливается перед манометром и предназначенное для гашения пульсаций рабочей среды. Под пульсацией в данном случае подразумевается резкое и частое изменения давления рабочей среды. Основными «организаторами» пульсаций в трубопроводе являются мощные насосы без устройств плавного пуска и повсеместная установка шаровых кранов и дисковых затворов, быстрое открытие которых приводит к гидравлическим ударам.

Демпферный блок

Петлевые отборные устройства (трубка Перкинса)— это стальные трубки, которые предназначены для гашения температуры перед манометрами. Уменьшение температуры среды, приходящей в манометр происходит за счет «застоя» среды в петле. Данные устройства рекомендуется устанавливать при температуре рабочей среды более 80С. Существует два вида отборных устройств: прямые и угловые. Прямые отборные устройства устанавливаются на горизонтальных участках трубопроводов, а угловые предназначены для установка на вертикальных трубопроводах. Перед покупкой необходимо убедиться, что резьба на трубке совпадает с резьбой на трехходовом кране или манометре.

Отборные устройства (прямое и угловое)

Разделители сред мембранные— это защитное устройство для манометра, предназначенное для предохранения механизма прибора от попадания в нее агрессивных, кристаллизующихся и абразивных сред. При выборе мембранного разделителя необходимо обратить внимание на совпадение резьбы на манометре и разделителе.

Разделитель мембранный РМ

При установке манометров есть несколько требований, обязательных к выполнению:

• Монтажные работы с манометром необходимо производить при отсутствие давления в трубопроводе
• Манометр устанавливается с вертикальным расположением циферблата
• Вращение манометра производится за штуцер при помощи гаечного ключа
• Прикладывать усилие к корпусу манометра запрещается

Как эксплуатировать манометры

При эксплуатации манометров необходимо соблюдать рекомендации и физические параметры (температура среды и допустимое давление), прописанные в паспорте прибора. Самым важным требованием к эксплуатации является плавная подача давления на манометр. Если прибор подобран правильно и эксплуатируется без нарушений, то проблем обычно не бывает.

Рассмотрим случаи, при которых не допускается эксплуатация манометра:

• При подаче давления на прибор стрелка не двигается
• Приборное стекло повреждено или разбито
• Стрелка прибора движется скачками
• После сброса давления с прибора стрелка не возвращается к нулевой отметке
• Погрешность измерения превышает допустимое значение

Как осуществляется поверка манометров

Манометр является средством измерения давления и подлежит обязательной поверке. Поверку манометров можно условно разделить на два вида:

• Первичная поверка — это поверка, которая производится заводом изготовителем перед продажей прибора и подтверждается наличием клейма поверителя на стекле или корпусе манометра, а так же соответствующей отметкой в паспорте прибора. Первичная поверка без каких-либо проблем признается контролирующими организациями и прибор можно эксплуатировать до окончания этого срока.
• Переповерка манометра — это поверка прибора, которая производится после окончания срока первичной поверки манометра. Перед переповеркой манометра необходимо убедиться что прибор исправен т. к. в случае неисправности прибора Вы за деньги, сопоставимые со стоимостью прибора, получите красивое уведомление о том, что прибор не исправен и его нужно ремонтировать или выбрасывать. Переповерка манометра производится в ЦСМ (центр стандартизации и метрологии) своего города или в любой организации, у которой есть лицензия на поверку и необходимое оборудование.

Какой манометр лучше купить

На сегодняшний день на рынке представлены около 10 российских производителей приборов, 2 белорусских производителя и несметное количество иностранных производителей приборов. Рассмотрим особенности каждых приборов.

Российские заводы — наиболее оптимальный выбор для покупки манометров. Многие спросят — почему? Все довольно просто — российские манометры существенно дешевле импортных при сопоставимом качестве, срок первичной поверки 2 года в отличие от белорусских, выпускается вся линейка приборов от технических до коррозионностойких.

Белорусские заводы — довольно дешевые приборы, но у них есть 3 существенных недостатка:

• Первичная поверка на 1 год, что превращает их дешевизну в «миф» и «беготню» с перепроверкой.
• Упрощенный механизм, который при серьезных нагрузках долго не работает.
• Пластиковое стекло вместо приборного так же вносит сложности в эксплуатации и надежности прибора.

Иностранные манометры — наш многолетний опыт торговли приборами показывает, что смысл в покупке аналогичен приобретению российского прибора, но только 2-3 раза дороже нет. Все объяснения продавцов иностранных приборах об уникальном качестве, супер технологиях и т. п. являются обычной уловкой для объяснения клиенту, почему он так круто переплачивает. Если условия эксплуатации сложные, просто нужно покупать специализированный прибор вместо технического и он будет без проблем работать. Если Вас терзают сомнения и у Вас есть возможность с помощью отвертки разобрать два аналогичных манометра российский и импортный — то Вам вряд ли повезет найти несколько отличий.

Исключение составляют узкоспециализированные приборы с нестандартными шкалами и параметрами, которые в России не производятся.

На что важно обратить внимание при покупке манометра

Манометр должен быть новый. Многие продавцы приборов под словом новый понимают, что манометр не был в эксплуатации. Но манометру может быть 15 лет, а Вам будут рассказывать что он новый. Уточняйте год выпуска прибора или Вас может ждать неприятный сюрприз в виде покупки неликвида.

На манометре или в паспорте должна быть отметка о первичной поверке. Есть продавцы неликвидов, которые затирают клеймо поверителя, чтобы нельзя их было обвинить в продаже старых приборов.

Поверка на манометр должна быть 2 года, если Вы купите прибор с первичной поверкой на 1 год — уже через год экономия улетучится и начнутся не нужные сложности.

На манометр должен быть паспорт и действующий сертификат на средства измерения.

Если прибор новый и поверка на 2 года выбирайте самый дешевый вариант.

Обратите внимание на диапазон измерения, диаметр шкалы, тип расположения штуцера, тип резьбы и исполнение прибора — если Вы купите не тот прибор, то замена его может быть сопряжена со сложностями, т. к. если прибор имеет нестандартные параметры и изготовлен под Вас, то скорее всего его придётся оставлять себе на память.

Отзывы о манометрах в интернете можно поискать, но большая часть из них носят заказной характер и лучше опираться на советы людей, имеющих опыт реальной эксплуатации приборов.

Манометры стоит покупать в организации, которая вызывает у Вас доверие, т. к. продажа неликвидов времен СССР до сих пор существует и потом старые приборы будет довольно сложно возвращать или обменивать на нормальные приборы.

Видео

В сюжете - Регулировка манометров

В продолжение темы посмотрите также наш обзор Каким должно быть давление в системе отопления и как его повысить, если оно падает
