Муфтовый обратный клапан — особенности конструкции и сферы применения

Обратный клапан позволяет жидкости протекать через трубопровод в одном направлении и препятствует – в противоположном. Это — важный компонент любой системы водоснабжения, отопления, канализации и промышленных технологических установок. Он также используется в системах предотвращения протечек стиральных и посудомоечных машин. В этой статье мастер сантехник расскажет что из себя представляет муфтовый обратный клапан.

Принцип действия обратных клапанов

В конструкции любого обратного клапана можно выделить два основных элемента:

• Корпус, для изготовления которого могут быть использованы различные металлы;
• Запорный элемент, положение которого в закрытом состоянии обеспечивает специальная пружина.

Вне зависимости от вида все обратные затворы работают по следующему принципу. Поток воды, поступающий в такое устройство под определенным давлением, воздействует на запорный элемент, отжимая пружину и открывая его. Если давление потока воды снижается или он начинает двигаться не в том направлении, пружина возвращает запорный элемент на прежнее место, не давая жидкости проходить через затвор.

В тех случаях, когда обратные клапаны используются для оснащения насоса, при помощи которого из колодца или скважины выкачивается вода, назначение таких устройств состоит еще и в том, чтобы не дать жидкости вернуться обратно в источник водоснабжения в тот момент, когда насос не работает. При установке на водоснабжающих трубопроводах такие затворы не дают давлению потока воды снижаться тогда, когда на одном или нескольких участках системы ее пользователи открывают краны. Кроме того, как уже говорилось выше, использование обратных клапанов позволяет защитить трубопроводы от последствий гидравлических ударов.

Виды обратных клапанов

На современном рынке предлагается большое разнообразие обратных клапанов, которые различаются между собой как конструктивным исполнением и техническими характеристиками, так и материалом изготовления.

По виду запорного элемента различают устройства следующих типов.

Подъемные

Запорным элементом таких затворов служит золотник, свободно передвигающийся по вертикальной оси. Подъем золотника (и, соответственно, открытие затвора) происходит под давлением потока жидкости, а закрытие в случае снижения давления потока – под воздействием собственного веса золотника, который в такой момент просто опускается на свое посадочное место. Большим недостатком таких обратных клапанов является то, что устанавливаться они могут только на вертикальных участках трубопроводов.

Шаровые

Запорным элементом данных затворов является подпружиненный шар. При достижении требуемого давления жидкости, поступающей в клапан, пружина отжимается, и шар открывает проходное отверстие, давая воде свободно перемещаться в нужном направлении. Соответственно, когда давление жидкости падает или она начинает двигаться не в том направлении, пружина возвращает шар на его посадочное место.

Дисковые

Запорным элементом этих клапанов выступает металлическая пластина – створка, располагающаяся на подпружиненной оси. Наиболее значимый недостаток таких затворов заключается в том, что при закрытии их запорного элемента создаются значительные ударные нагрузки. Это негативным образом отражается на техническом состоянии самого клапанного устройства и может привести к возникновению такого нежелательного явления, как гидравлический удар.

Двухстворчатые

В этих затворах в качестве запорного элемента используются сразу две подпружиненные створки. Двухстворчатые обратные клапаны благодаря особенностям конструктивного исполнения отличаются компактными размерами и небольшим весом.

Способы монтажа

Различаются обратные клапаны и по способам монтажа в трубопроводах. Так, в зависимости от данного параметра выделяют:

• Фланцевые затворы, которые устанавливаются на трубопроводе (преимущественно значительного диаметра) при помощи фланцев, приваренных к их корпусу;
• Межфланцевые обратные клапаны, которые монтируются между двумя фланцами, зафиксированными на выбранном участке трубопровода;
• Клапаны обратные муфтового типа, устанавливаемые при помощи резьбовых муфт (именно муфтовые клапаны чаще всего и монтируются на трубопроводах бытового назначения);
• Затворы, устанавливаемые при помощи сварки.

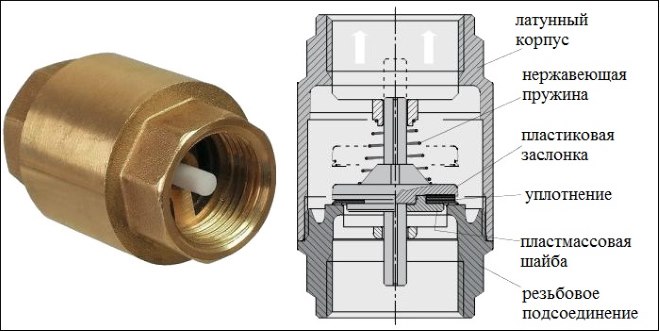

Клапаны обратные пружинные муфтового типа

Для установки в трубопроводах бытового назначения используют преимущественно обратные клапаны муфтового типа. Обязательными частями муфтовых клапанов (как и других клапанных устройств) являются запорный элемент и пружина, которая удерживает его в требуемом положении.

В зависимости от материала изготовления клапаны обратные муфтового типа могут относиться к устройствам одной из следующих категорий.

• Клапан обратный пружинный латунный. Для изготовления таких обратных клапанов используется латунь – материал, который не подвергается коррозии. Это наиболее популярные муфтовые устройства, применяемые для установки в трубопроводных системах бытового назначения. Клапан обратный латунный практически не нуждается в регулярном обслуживании и может быть использован для установки на трубы любого типа.
• Обратные клапаны, корпус которых изготовлен из чугуна. Чугун склонен к образованию коррозии и отложений, что значительно ограничивает использование подобных устройств. Муфтовые обратные затворы, изготовленные из чугуна, как правило, устанавливают на трубопроводах, отличающихся значительным диаметром.
• Клапаны обратные, части которых изготовлены из нержавеющей стали. Такие муфтовые затворы являются самыми надежными, но и самыми дорогостоящими. Они не подвержены коррозии, а на их внутренней поверхности не скапливаются отложения.
• Обратные клапаны, изготовленные из комбинированных материалов, в качестве которых могут выступать латунь и нержавеющая сталь. Запорные элементы таких муфтовых клапанов, как правило, изготавливаются из полимерных материалов.

Для оснащения бытовых трубопроводов обычно выбирают латунный муфтовый клапан, который при высокой надежности отличается и доступной стоимостью, если сравнивать его с моделями подобных устройств, изготовленных из нержавеющей стали.

Обратные клапаны муфтового типа в трубопроводных системах бытового назначения, как правило, устанавливаются после счетчиков расхода воды, что не позволяет таким устройствам вращаться в обратном направлении. Кроме того, установка муфтовых клапанных устройств на отдельных участках трубопровода позволяет защитить такие участки от опорожнения в тот момент, когда из системы сливается вода или останавливается насос, который ее подает.

Конструкция пружинного муфтового обратного клапана устроена таким образом, что его можно разобрать на две половины. Это может потребоваться при его техническом обслуживании.

Клапаны для погружных насосов

Обратные клапаны обязательны для оснащения насосного оборудования, при помощи которого вода выкачивается из подземных источников. Использование обратных затворов позволяет защитить такие системы от обратного оттока воды, а также облегчить процесс запуска насосного оборудования после его остановки. Место установки, а также вид клапанных устройств в таких случаях выбирают в зависимости от того, какое именно насосное оборудование необходимо ими оснастить.

Модели современных насосных установок уже оснащены обратными клапанами, которые установлены на входной и выходной магистрали такого оборудования. При приобретении таких насосов дополнительно оснащать их обратными затворами не требуется.

В том случае, если для откачки воды из скважины или колодца используется вакуумное насосное оборудование, обратный клапан устанавливается перед гидроаккумулятором. Для этого оптимально подходят обратные клапаны, относящиеся к шаровому и золотниковому типу. Если вакуумный насос устанавливается на поверхности земли, вне источника водоснабжения, то используют сразу два обратных клапана, один из которых устанавливается на конце подающего воду из скважины шланга, а второй – перед гидроаккумулятором. В большинстве случаев производители насосного оборудования указывают в инструкции, какие обратные клапаны можно использовать в комплекте с ним.

При оснащении насосных станций обратные клапаны устанавливают после храповика и монтируют их преимущественно на всасывающей трубе. Если установить обратный клапан непосредственно перед насосной станцией, можно столкнуться с тем, что напор потока воды будет слабее, чем при установке такого устройства на всасывающей магистрали.

В том случае, если для перекачки воды используется вибрационный насос, обратный клапан лучше всего устанавливать перед ресивером. Выбирая место для монтажа обратного затвора, следует учитывать тот факт, что такое устройство необходимо регулярно обслуживать, поэтому надо обеспечить прямой доступ к нему.

Перед установкой обратного клапана необходимо перекрыть подачу воды и отключить все электрическое оборудование. Следует также подобрать фитинги и муфты соответствующего диаметра, а при выполнении резьбовых соединений следить за тем, чтобы они были максимально герметичными.

Особое внимание перед установкой муфтового обратного клапана следует уделить его техническим параметрам, основными из которых являются рабочее давление и диаметр условного прохода. От того, насколько правильно будет подобран обратный клапан, зависит как его работоспособность, так и эффективность эксплуатации всего трубопровода.

Несколько важных выводов

Итак, обратные клапаны (в том числе муфтовые) позволяют эффективно решать следующие задачи:

• Обеспечивать стабильную работу всей трубопроводной системы;
• Минимизировать риск попадания в водопровод воздуха;
• Экономить электроэнергию, если такой клапан устанавливается в систему горячего водоснабжения, обслуживаемую электрическим водонагревателем;
• Обеспечивать пользование водой некоторое время даже в том случае, если подающий насос отключен.
