Котел отопления на отработанном масле — принцип работы, виды, обзор котлов

Услуги сантехника в Москве и Московской области

Когда нет возможности подключить свой дом к централизованной газопроводной магистрали, приходится искать альтернативные способы отопления. Конечно, можно сразу остановить свой выбор на электрическом котле, но это дорого. Стоимость электричества при отоплении подобным способом способна пробить брешь даже в самом стабильном бюджете. Но существуют и другие варианты, не такие элементарные в плане управления, но очень эффективные. В статье мастер сантехник расскажет, что собой представляет котел на отработанном масле.

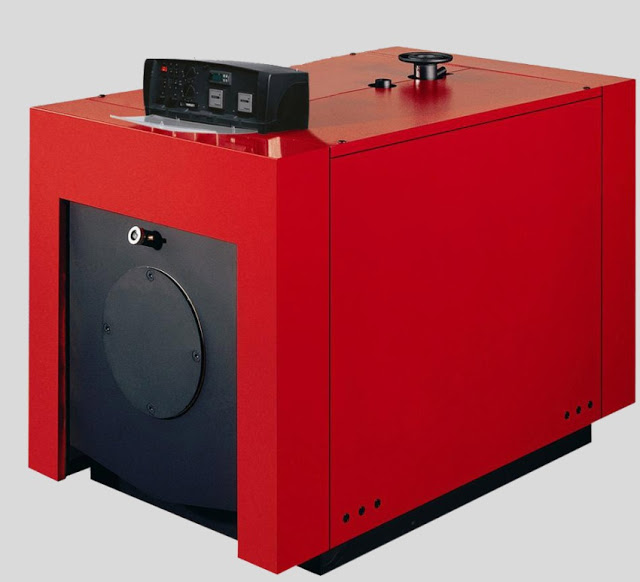

Что представляет собой котел на отработанном масле

Услуги сантехника в Москве и Московской области

Сегодня большой популярностью пользуется отопительное оборудование, которое функционирует на отработке. Это объясняется рядом отличительных преимуществ устройства. В первую очередь это низкая стоимость установки и доступность топлива, которое можно купить за символическую плату. Отопление на отработке не нуждается в использовании ресурсов в виде электроэнергии и газа, что делает его экономически выгодным.
Обратите внимание! Вторичное использование продуктов отработки в полном объеме благотворно влияет на окружающую среду, исключая утилизацию масла и попадание его на грунт и в водоемы
При правильной настройке котла отработанное масло сжигается полностью, благодаря чему не образуются токсичные продукты сгорания. Устройство состоит из минимального количества деталей, что можно увидеть на схемах котлов. Это увеличивает надежность и долговечность конструкции. На разогрев котла не требуется много времени. Принудительная конвекция способствует быстрому повышению температуры в помещении.

Несмотря на многочисленные достоинства, котел на отработке имеет и недостатки. При работе устройства испаряется влага из воздуха и происходит сжигание кислорода, что негативно сказывается на здоровье человека. Поэтому котел должен располагаться в нежилом помещении с хорошей вентиляционной системой. Устройства на отработке быстро загрязняются. Особенно это относится к плазменной чаше и дымоходу.

Для такого котла могут использоваться разные варианты отработанного масла, которое характеризуется обилием различных примесей. Поэтому для обеспечения длительного периода эксплуатации устройства в том месте, где осуществляется подача масла в котел, следует установить фильтр, который необходимо менять по мере загрязнения.

Как работает котел на отработке

Услуги сантехника в Москве и Московской области

Котлы для частного дома на отработанном масле, а также для гаража, мастерской или производственного помещения имеют простую конструкцию. Они состоят из двух камер-отсеков: испарительной и камеры сгорания. В первом отсеке выполняется процесс подготовки отработанного масла к горению. Во втором – оно сжигается. Принцип работы устройства заключается в следующем.

Из емкости с отработанным маслом насос подает вещество в испарительную камеру, которая располагается в нижней части аппарата. В ней поддерживается необходимая температура, достаточная для нагревания и последующего испарения отработки. Масляные пары поднимаются в верхнюю зону корпуса, где располагается камера сгорания. Она дополнительно оснащена воздуховодом в виде трубы с отверстиями. С помощью вентилятора по воздуховоду воздух подается в камеру, где смешивается с масляным паром. Образованная смесь сгорает без остатка.

Теплообменник распространяет полученное тепло. Образованные продукты сгорания поступают в дымоотвод. Обязательным процессом является предварительный нагрев отработки. Масло содержит множество примесей, под действием определенной температуры происходит процесс разложения вещества на простые углероды, которые впоследствии сжигаются. В результате образуются водяные пары, азот и газ, безвредные для организма.

Полное окисление углеводов возможно только при температуре 600 °С. Если это значение не соблюдается, в процессе сгорания образуется множество токсических веществ, крайне опасных для здоровья человека.

Разновидности масляных котлов на отработанном масле

Услуги сантехника в Москве и Московской области

Существует три варианта котлов на отработанном масле: водонагревательный, отопительный и бытовой. Первый вариант является альтернативой современному бойлеру. Имея платформенную конструкцию, аппарат прогревает плоскую поверхность, где располагается водяной бак. На выходе емкости установлен небольшой насос, который осуществляет регулировку давления в системе.
Обратите внимание! Изменить температуру воды очень сложно, поэтому в случае необходимости ее рекомендуется разбавить холодной
Для водогрейных котлов на отработанном масле используется водяной бак объемом не более 140 л. Он нагревается на протяжении 2 часов, что в несколько раз быстрее скорости работы современного электрического бойлера. Масляный водонагреватель может работать в двух режимах: быстром и фитильном. Первый вариант используется для нагрева полностью холодной воды. Фитильный режим позволяет воде в емкости находиться в подогретом состоянии. Однако на это потребуется большое количество топливного ресурса.
Обратите внимание! Масляные водонагреватели на отработке монтируются в подвальных помещениях, поскольку они являются нетранспортабельными
Бытовые котлы считаются идеальным решением для загородных домов. Они имеют встроенный механизм очистки газов, что способствует работе устройства без дыма. Подобные аппараты являются мобильными конструкциями, что позволят переносить их в любое место без нарушения работоспособности изделия. Это многофункциональное устройство позволяет не только отапливать помещение, но и подогревать пищу. Агрегат можно использовать на природе или во время путешествия.

Автоматика для котла на отработанном масле может выполнять различные функции. Здесь можно настроить контроль за разогревом теплоносителя, температурой воздуха в помещении. Такие аппараты устанавливаются на полу. Их стоимость зависит от функциональных особенностей устройства.

Характеристика котла отопления на отработанном масле

Услуги сантехника в Москве и Московской области

Отопительный котел на отработанном масле должен располагаться в нежилом помещении. Как правило, для обогрева дома его устанавливают в специальной пристройке. Несмотря на то что современные устройства оснащены усовершенствованным фильтрационным блоком, в процессе работы они выделяют неприятный запах машинного масла.

Внутренняя часть блока оборудована обогревательным узлом с водяной трубочкой и гидропомпой. Последний элемент может работать от электрической сети или от генерируемой самим аппаратом энергии. С помощью гидропомпы в контуре осуществляется циркуляция теплоносителя в виде обычной воды.

Принцип работы устройства заключается в следующем. В камере сгорания осуществляется окисление масляных паров и воздушных масс, которые поступают под воздействием вентилируемого компрессора. Уровень огня регулируется с помощью шланга с клапаном. Вентилирующее устройство является единственным движимым элементом, вследствие чего оно может выйти строя.

Такие котлы характеризуются высокой производительностью и способностью длительное время поддерживать температуру воздуха в помещении. Емкость с топливом располагается на полу, а воздухонагреватель может быть закреплен на стене или потолке.

Тонкости процесса создания котла на отработке своими руками

Важнейшей составляющей процесса сгорания топлива является предварительный разогрев отработки. Это даст возможность тяжелому веществу окислиться на легкие составляющие. Добиться такого результата можно с помощью создания толстостенной раскаленной чаши из металла, куда отработка будет подаваться каплями.

При попадании масла на раскаленный металл вещество превращается в пары, которые отводятся в камеру сгорания. Там они должны смешаться с воздухом для лучшего горения, для чего используется воздуховод. Он оснащается крыльчаткой, благодаря которой осуществляется завихрение потока, что способствует длительному пребыванию в камере сгорания масляно-воздушной смеси. Только в этом случае топливо сгорит полностью.

Для осуществления процесса нагрева испарительной чаши в нее следует поместить фитиль, пропитанный горючим. Далее добавляется немного солярки или бензина и выполняется поджиг. Когда металл раскаливается до нужной температуры, происходит подача масла. Этот процесс является простым, но очень опасным. Поэтому важно правильно организовать поступление вещества в форсунку для котла на отработанном масле.

Если масло будет поступать струйно, топливо не будет успевать сгорать. В результате образовываются токсические компоненты, опасные для здоровья человека. Для осуществления эффективного горения без дыма следует организовать капельную подачу топлива. Для этого применяется шланг, на одном конце которого устанавливается фильтр. Лучше использовать автомобильный масляный элемент полной фильтрации. Затем на шланг надевается фрагмент медицинской капельницы с колесиком-регулятором. Элемент закрепляется на штуцере. Масло из капельницы направляется в воронку, которая соединена с трубой. Она подает топливо в чашу сгорания.

Варианты масла для котлов на отработанном масле

Услуги сантехника в Москве и Московской области

Для данных котлов можно применять любой тип отработанного масла. Подходящим считается не только машинное, но и амортизационное, трансформаторное, трансмиссионное, моторное, гидравлическое, рапсовое, растительное и другие виды. Главным требованием к топливу является отсутствие в его составе воды, промывочных жидкостей, антифриза и других нежелательных компонентов. Машинное масло является наиболее дешевым и доступным вариантом. Его в достаточном количестве можно приобрести на любом СТО.

Котел на дизельном топливе характеризуется максимальным КПД. К нему можно добавлять масляные вещества, которые будут выступать в роли катализатора, что способствует хорошему процессу горения. Это могут быть мазут, керосин, средство для розжига мангалов.

Категорически запрещается использовать для котлов на отработке в качестве топлива спирт, бензин и другие легковоспламеняющиеся вещества.
Обратите внимание! В процессе горения топливо нельзя добавлять в емкости. Ее заполнение происходит только после полного выгорания заливки и остывания бака
Обзор котлов российского производства на отработанном масле

Услуги сантехника в Москве и Московской области

Котлы отечественного производства на отработанном масле изготавливаются преимущественно в Воронеже, где производитель располагает всеми необходимыми документами, связанными с производством продукции. Встречаются и другие малые предприятия. Однако большинство из них не имеют государственного сертификата на изготовление отопительного оборудования. На это следует обращать внимание при покупке котла.

Двухконтурный котел на отработанном масле Теплотерм GMB 30-50 кВт характеризуется высоким качеством исполнения каждой детали. Он, благодаря многофункциональному микропроцессору, оснащен автоматической системой управления. Аппарат имеет множество опций, которые упрощают работу устройства, делая ее безопасной. Расход горючего – 3-5,5 л/час.

Популярной моделью является пиролизный котел Геккон 50. Аппарат может работать не только на отработке, но и на сырой нефти, дизельном топливе, мазутах всех марок, керосине, жирах и различных видах масла. Котел нетребователен к качеству и вязкости топлива. Здесь нет необходимости в его предварительной фильтрации и нагреве.

Конструкция имеет небольшие габариты (46х66х95 см) и вес 160 кг. Аппарат характеризуется высоким КПД, надежностью выполнения всех элементов и соединительных узлов, простотой обслуживания и ремонта. Максимальная температура в устройстве достигает 95 °С. Расход горючего вещества составляет 2-5 л/час. Потребляемая мощность равна 100 Вт.

Котел Ставпечь STV1 характеризуется высоким КПД. Мощность аппарата составляет 50 кВт. Расход топливной смеси равен 1,5-4,5 л/час. Размеры корпуса – 60х100х50 см. Аппарат оснащен надежной модулируемой горелкой для котла на отработанном масле, имеющей высокий показатель эмиссии. Устройство укомплектовано топливным фильтром, насосом и водонапорным баком. В качестве горючего можно использовать различные виды масла, дизельное топливо и керосин.

Комбинированный аппарат КЧМ 5К имеет чугунный корпус. Он может работать не только на отработке, но и на газу, а также на твердом топливе. Мощность устройства – 96 кВт. Модель отличается высоким качеством изготовления деталей, безопасностью в эксплуатации и долговечностью.

Отечественный автоматический котел на отработанном масле Тепламос НТ-100 характеризуется расширенной комплектацией. Двухконтурный котел может использоваться не только для отопления, но и для обеспечения в доме горячего водоснабжения. Модель характеризуется высоким качеством изготовления всех составных элементов. На внешние детали нанесена порошковая краска, которая защищает их от коррозии. Корпус имеет внутреннее теплоизоляционное покрытие в виде стекловаты высокой плотности.

Для удобства управления аппарат оснащен дистанционным пультом, что позволяет ему работать в автоматическом режиме. Он состоит из включателя, термостата, термогигрометра и аварийного термостата.

Котел имеет размеры 114х75х118 см и вес 257 кг. Максимальная потребляемая мощность достигает 99 кВт. Расход горючего вещества колеблется в пределах 5-6 л/час.

Одноконтурный отопительный аппарат на отработке Ecoboil-30/36 может использоваться для обогрева помещения площадью до 300 кв. м. Он имеет габариты 58х60х110 см. Мощность устройства составляет 28 кВт. Расход топлива может колебаться от 0,9 до 1,6 л/час. Котел работает на любом виде масла, невзирая на его качество. Также для него можно применять керосин и спирт.

Водогрейный жаротрубный котел Беламос НТ 325, имеющий мощность 150 кВт, способен обогреть помещение площадью более 500 кв. м. Расход топлива достигает 1,8-3,3 л/час. Благодаря наличию теплообменника имеет высокий КПД. Оснащен блоком управления с функцией плавной регулировки и возможностью поддержания выставленной температуры теплоносителя. Может работать на любом виде жидкого топлива, которое не нуждается в фильтрации и подогреве. Цена котла составляет 500 тыс. руб.

Финские котлы для частного дома на отработанном масле

Большой популярностью пользуется на основании многочисленных отзывов котел на отработанном масле Ecoheat 60S, укомплектованный горелкой. Аппарат можно подключать к бойлеру для получения горячей воды. Котел имеет габариты 102х67х79 см. Расход топлива не превышает 5,4 л/час. Мощность агрегата составляет 60 кВт.

Корпус котла выполнен из листовой стали и покрыт теплоизоляцией в виде плотного стекловолокна. Преимуществом агрегата является простота обслуживания, что обеспечивается благодаря классической форме камеры сгорания и двойной системе фильтрации топлива.

Еще одной достойной внимания моделью является котел Danvex B-60, функционирующий на отработке. Он используется для обогрева помещения площадью 150-200 кв. м. Мощность устройства – 63 кВт. Корпус выполнен из качественной жаропрочной стали с теплоизоляционным покрытием. КПД устройства составляет 88 %. Его можно подключить к бойлеру. Расход топлива равен 5,6 л/час.

Модель отличается качественной и профессиональной сборкой и стильным исполнением. Агрегат прост в эксплуатации и в обслуживании. Благодаря наличию герметичной топливной линии исключается вероятность испарения масла и присутствие неприятного запаха в помещении.

Европейские производители отопительных котлов на отработке

Надежное и долговечное отопительное оборудование предлагает немецкая фирма Kroll. Модели характеризуются мощностью 25-200 кВт. Расход топлива находится в диапазоне 2,1-16,9 л/час. Котлы оборудованы инверсионной камерой сгорания, которая располагается горизонтально, и универсальной автоматической горелкой. Дымогарные трубы внутри оснащены турбуляторами из нержавейки, что позволяет регулировать температуру дымовых газов, выбирая уровень давления в топке. Стальной корпус имеет теплоизоляционный кожух из стекловолокна.

Другой немецкий производитель Buderus занимается изготовлением низкотемпературных чугунных отопительных котлов на отработанном масле. Устройства имеют мощность 25-100 кВт. Большинство моделей оснащено электронной системой управления с опцией плавной регулировки температуры воды в котле. Котлы дополнительно могут комбинироваться с водонагревательными баками для осуществления горячего водоснабжения.

Испанская компания Roca предлагает модельный ряд отопительных котлов мощностью 58-1744 кВт, которые могут использоваться для обогрева помещения площадью 580-17500 кв. м. Аппараты оснащены реверсивной камерой сгорания. Корпус выполнен из листовой стали.

Итальянский производитель Unical выпускает котлы мощностью 35-1100 кВт. Топка цилиндрической формы с глухим дном обладает инверсией памяти. Устройство имеет три газохода котлового блока. Благодаря короткому факелу обеспечивается высокое качество теплообмена и повышается уровень конвекции.

Другие производители масляных котлов

Двухконтурные жидкотопливные котлы Energylogic американского производителя отличаются высоким качеством исполнения, надежностью и долговечностью. Модели имеют мощность 41-218 кВт. Теплообменник работает на влажном эффекте, охлаждая воду. Это исключает образование точек прогара и способствует замедлению износа металла.

В вентиляторной горелке располагается специальная головка, которая формирует и удерживает пламя, нормализуя процесс сгорания горючего. Аппараты имеют возможность подогревать топливо перед попаданием его в форсунку. Котлы оборудованы реверсивной двухходовой топкой.

Китайские установки котельные на отработанном масле Norteс имеют мощность 15-7000 кВт. Благодаря наличию сетчатого фильтра горючее поступает в форсунку в чистом виде. Устройства оснащены датчиком перелива топлива и надежной сдвижной регулировочной заслонкой вторичного воздуха.

Другой китайский производитель Smart Burner изготавливает котлы мощностью 24-595 кВт. Устройства имеют систему плавного розжига и опцию регулировки подачи топлива, что способствует большой экономичности.

Двухходовые котлы корейского производства работают на основе одноступенчатых горелок OLB. Они имеют мощность 15-1600 кВт. Устройства оборудованы регулятором давления, с помощью которого настраивается расход горючего на форсунку, что определяется вязкостью топлива. Имеют функцию защиты системы в случае неисправности одного из элементов котла.

Корейские котлы Kiturami работают на разных видах топлива. Они оснащены устройством самодиагностики, благодаря чему выполняется регулировка режима работы. В зоне вторичного дожигания котлы имеют горелку с технологией аэродинамики циклонного потока.

В настоящее время отопление на отработанном масле пользуется большой популярностью. Это в первую очередь связано с экономической целесообразностью такого варианта. Котлы на отработке характеризуются рядом отличительных преимуществ, однако устройства заводского исполнения имеют достаточно высокую стоимость. Чтобы сэкономить, аппарат можно изготовить самостоятельно, изучив все тонкости процесса.

Видео

В сюжете - Принцип работы котла на отработанном масле
