Схема подключения водонагревателя к водопроводу

Услуги сантехника в Москве и Московской области

Как обеспечить горячей водой жилище, в котором ГВС не предусмотрено или регулярно отключается? С помощью нагревателя. В продаже можно найти удобные устройства различной конструкции и производительности. Они относительно просты в установке и управлении. Важнейший этап монтажа устройства — соединение его с водопроводной системой дома. Если схема подключения водонагревателя к водопроводу точно соблюдена, агрегат верой и правдой прослужит многие годы. В этой статье мастер сантехник расскажет специфику подключения водонагревателя к водопроводной системе.

Виды бытовых водонагревателей

Услуги сантехника в Москве и Московской области

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два вида нагревателей:
Оба вида бойлерных систем отличается один от другого технологией нагрева.

Первыми устройствами холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор. Вторыми нагрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости. Потребителями бытовой сферы в основном применяются накопительные бойлерные системы.

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

Конструкции бойлеров косвенного нагрева оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют конструкции бойлеров-накопителей предназначенные под монтаж вертикально и горизонтально. Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы. Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками (сквозными креплениями).

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом (синим/красным).

Монтажные схемы и решения

Услуги сантехника в Москве и Московской области

Подключать к централизованной подаче устройство нагрева можно одним из двух способов – через группу безопасности или напрямую.

Группа безопасности состоит из набора следующих элементов:
Первый вариант (наличие группы безопасности) традиционно применяется на бойлерных установках косвенного нагрева, а также когда давление централизованной системы выше граничного параметра рабочего давления бойлера.

Услуги сантехника в Москве и Московской области
Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера

Второй вариант обычно применим к оборудованию малой ёмкости, с проточным принципом действия. Прямое (без группы безопасности) соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода. Монтажная схема в любом случае подразумевает установку запорных (отсекающих) кранов.

Услуги сантехника в Москве и Московской области

Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы.

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера.

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

Услуги сантехника в Москве и Московской области

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено. Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный подбор сечения провода в зависимости от тока нагрузки.

Услуги сантехника в Москве и Московской области

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 вольт. Нагрузка токовая, как правило, не менее 10А.

Услуги сантехника в Москве и Московской области

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Услуги сантехника в Москве и Московской области

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Некоторые особенности схемы подвода воды

Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи. При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:
Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

Услуги сантехника в Москве и Московской области

Упрощённой, по сравнению с бойлерами-накопителями, рассматривается схема подключения проточного нагревателя. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать фильтр грубой очистки. Нередко монтажная ошибка с подключением фильтра (отказ от установки) приводит к потере гарантии производителя.

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм. Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м2.

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа. Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:
  • Электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
  • Порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
  • Нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
  • Отсутствует контур заземления водонагревающего аппарата;
  • Параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
  • Монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.
Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Видео

В сюжете - Как установить водонагреватель схема, подключение, ошибки монтажа

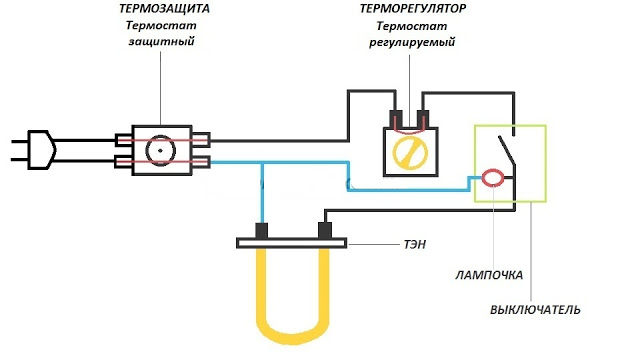

В сюжете - Электрическая схема подключения бойлера


Всегда рекомендуется тщательно контролировать ход монтажных работ, руководствуясь параллельно прилагаемой документацией на монтаж. Нередко пользователи монтируют систему, не удосуживаясь взглянуть на прилагаемую схему. Подключить две водяных трубки и вставить вилку в розетку – такие действия для них кажутся обычным делом. Но техника ошибок не прощает.

В продолжение темы посмотрите также наш обзор Выбираем между газовой колонкой и электрическим водонагревателем
