Бесшовные трубы — виды, применение

Бесшовные трубы относятся к изделиям металлопроката, специфика изготовления которых подразумевает полное отсутствие любых соединений по всей длине. Технологический процесс требует использования специально разработанных прокатных станков, по этой причине производство бесшовных труб без применения научной терминологии называют просто «прокатка». Бесшовные металлические изделия продолжают пользоваться популярностью на рынке, несмотря на высокий спрос труб, изготовленных из полимерных материалов. Стальные трубы в определенных ситуациях по-прежнему остаются незаменимыми. В статье мастер сантехник расскажет о видах и сферах применения бесшовных труб.

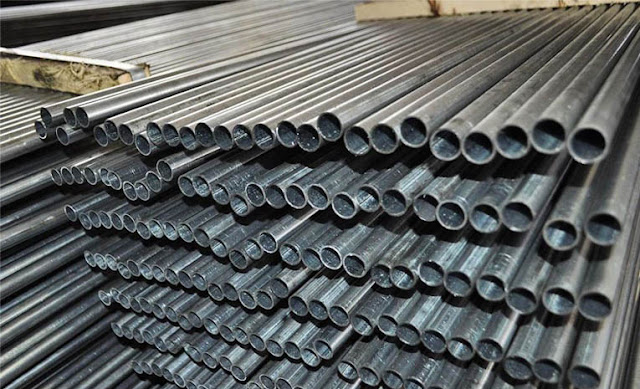

Виды бесшовных труб

В основном бесшовные трубы классифицируются по длине:

• Мерные;
• Немерные;
• Кратные какой-либо мерной длине.

В соответствии с утвержденным ГОСТом бесшовные трубы могут подразделяться по таким размерам:

• Сечение горячекатаных труб составляет от 25 до 700 мм, толщина металла – от 2,5 до 75 мм;
• Немерные детали – от 4 до 12 м;
• Холоднотянутые – 8-450 мм с толщиной прослойки 20 мм;
• Бесшовные холоднотянутые трубы изготавливаются длиной от 4,5 до 9 м.

Цельнотянутые трубы тоже делятся на 4 главных категории, которые можно разделить на 4 подгруппы. Такие изделия отличаются высокой надежностью и прочностью, поскольку создаются из литых металлических заготовок. В процессе производства в монолитной раскаленной заготовке делается отверстие с определенными показателями сечения. Следует также принимать во внимание, что толщина металлической прослойки в цельнотянутых стальных трубах составляет 6-13 мм.

Также бесшовные трубы можно поделить по маркам стали, из которой они изготовлены. Для изготовления бесшовного металлопроката сегодня применяются около десятка марок стали.

Производство бесшовных труб

Бесшовные трубы могут быть изготовлены несколькими способами:

• Ковка;
• Прокатка;
• Волочение;
• Прессование.

Этот процесс выполняется только на специально оборудованных промышленных объектах с применением материалов различных марок, а также некоторых сплавов. Разновидность материала, применяемого в процессе производства, обуславливается конечным предназначением трубы. Обязательным условием в процессе изготовления бесшовных цельнокатаных труб считается предварительная термическая обработка.

На больших металлургических комбинатах оборудуются специализированные цеха, где выполняется прокатка заготовок для холоднокатаных бесшовных труб. Разница в технологиях изготовления состоит в температуре, при которой выполняется термическая обработка.

Холоднокатаная технология подразумевает обработку металлических заготовок после того, как они остынут. Горячекатаные трубы обрабатываются только в раскаленном состоянии. Современные производственные цеха комплектуются высококачественной техникой, позволяющей изготавливать бесшовные изделия любого диаметра с индивидуальным подходом к определению специфики прокатки. В соответствии с технологией при изготовлении горячекатаных труб поддерживается температура, при которой не будет активизироваться процесс рекристаллизации.

Каждый технологический процесс на предприятии выполняется в строгом соответствии с действующими ГОСТами, поэтому производители вынуждены поддерживать качество своей продукции на достаточно высоком уровне. Каждый завод должен иметь сертификат, подтверждающий соответствие труб установленным государственным стандартам качества.

Горячее и холодное деформирование

Как изготавливают металлические трубы с применением методики горячей прокатки? Технологический процесс подразумевает определенные финансовые затраты, по этой причине стоимость этих труб в итоге оказывается весьма внушительной.

Первые этапы подразумевают выполнение подготовительных работ. Заготовка представляет собой элемент с проделанной полостью стандартной длины и сечения. В качестве материала для изготовления применяется специальная марка стали.

Процесс горячего деформирования имеет такие особенности:

• Перед прокаткой заготовка раскаляется до температуры не доходящей до начала процесса кристаллизации металла с допустимым превышением в 50-60 градусов. Заготовка становится более пластичной, но все-еще сохраняет свою форму и не плавится;
• На следующем этапе выполняется образование гильзы, изготавливаемой при помощи специальной сверлильной установки, способной пробурить в заготовке отверстие необходимого диаметра и глубины. Прошивочный пресс позволяет получить готовый пустотелый цилиндр из предварительно раскаленной металлической заготовки. Однако это изделие только напоминает трубу по визуальным характеристикам;
• В процессе прокатки гильза размещается на специальном станке оборудованном несколькими валиками. Гильза, установленная между валиками, постепенно вытягивается в нескольких направлениях;
• Необходимая форма изделия достигается после выполнения вальцовки, размеры трубы регулируются при горячей деформации. Контроль диаметра изготавливаемой трубы выполняется при помощи ограничительного элемента;
• При погружении в воду выполняется охлаждение раскаленной стальной трубы, затем выполняется окончательная калибровка через несколько вальцев.

Некоторые процедуры из вышеперечисленной последовательности могут выполняться несколько раз, чтобы получить изделие необходимой формы.

На завершающей стадии процесса обработки трубы нарезаются на изделия необходимой длины.

Технология холодного деформирования подразумевает две основных отличительных особенности:

• Процедура охлаждения выполняется после того, как заготовка выходит из прошивочного станка;
• Предварительная калибровка трубы должна выполняться только в холодном состоянии.

Когда выполняется финишное вальцевание, гильза обжигается, раскаляется до температуры, при которой начинается процесс рекресталлизации металла.

Сфера применения бесшовных труб

Конструкции из горячекатных труб устанавливаются при необходимости снижения риска протечки оборудованной рабочей среды. Возможности применения таких труб считаются безграничными.

Они используются в таких отраслях:

• Машиностроение;
• Авиационное моделирование;
• Нефтедобывающая отрасль;
• Химическая промышленность;
• Водопроводы;
• Буровые работы;
• Газопроводы;
• Угольная промышленность;
• Оборонная промышленость;
• Судостроение;
• Тяжелая промышленность.

Качество и достаточно высокая прочность таких изделий делает их настолько популярными.

Толстостенные сети применяются для технологически сложных производственных процессов, при которых показатель внутреннего давления поднимается очень высоко. Также эти трубы применяются в качестве составляющих элементов сложных опорных конструкций, выдерживающих большой вес.

Все механические характеристики и возможность выдерживать нагрузки проверяются в соответствии с действующими государственными стандартами качества. Каждое изделие должно пройти несколько основных испытаний на выносливость к механическим воздействиям. Только после этого возможна их последующая продажа. Отрасль металлопроката все время расширяется, по этой причине заводы-изготовители постоянно расширяют свой ассортимент.

Преимущества

Естественно, основной отличительной особенностью и преимуществом цельных труб считается отсутствие каких-либо швов. Эта особенность снижает вероятность возникновения повреждений, повышает устойчивость к механическим воздействиям. Горачекатные трубы, изготовленные из толстых металлических листов, отличаются высокой устойчивостью к воздействию коррозии. Однако подобные изделия не отличаются особой гибкостью в процессе выполнения ремонта или монтажа каких-то конструкций. Это имеет большое значение, поскольку установка не принесет должного результата.

Горачекатаные трубы считаются буквально идеальными материалами для возведения различных коммуникаций. При использовании разных видов соединений могут создаваться всевозможные конструкции и проектные сооружения. При этом требуется строгое соблюдение существующих технологий соединений и правил установки. Горячекатные цельнотянутые изделия, благодаря высокому показателю прочностных характеристик, замечательно подходят для оборудования разных видов систем с высоким показателем внутреннего давления.

Различают несколько видов модификаций бесшовных труб. Отличаться изделия могут по марке стали, размерам, технологии производства. Это необходимо для возможности выбора наиболее подходящих материалов. Основное различие между бесшовными трубами заключается только в специфике внешних параметров.

Производство металлопроката осуществляется исключительно на заводах, укомплектованных в соответствии с действующими стандартами качества с соблюдением утвержденных правил безопасности и разработанных технологических норм.

Видео

В сюжете - Производство бесшовных труб высокого давления
