В сегодняшней статье мастер сантехник расскажет как из куска профиля, буквально за несколько минут, сделать простую струбцину для своей мастерской.
Материалы:
- Кусок стального П-образного профиля;
- Две широкие гайки, лучше самодельные, если есть такая возможность;
- Длинный болт;
- Тонкий длинный болт или отрезок стального прута.
Все есть у большинства в своих гаражах, а если нет, то купить в ближайшем строительном магазине не составит труда.
Изготовление струбцины:
- От куска профиля необходимо отрезать нужный размер, для этого проводим линию по которой будем резать;
- Отрезаем болгаркой по линии, острые края стачиваем;
- Для большей параллельности внутренних плоскостей профиля, подгибаем стороны ударами молотка;
- В одной из сторон сверлим сквозное отверстие, диаметром большим диаметра резьбы большого болта;
- Просверлили;

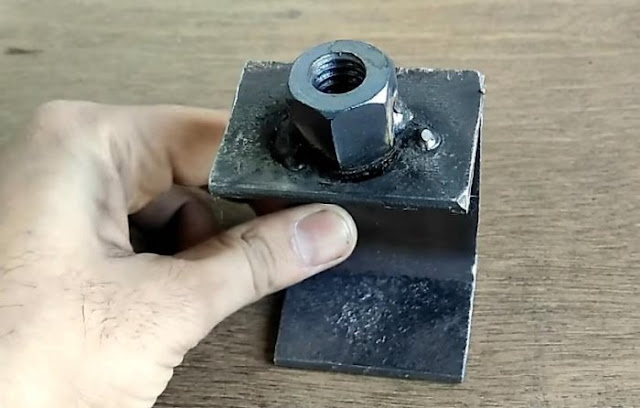

- Привариваем гайку дуговой сваркой с внешней стороны профиля;
- Завинчиваем болт, чтобы удостовериться, что все проходит нормально и не задевает;

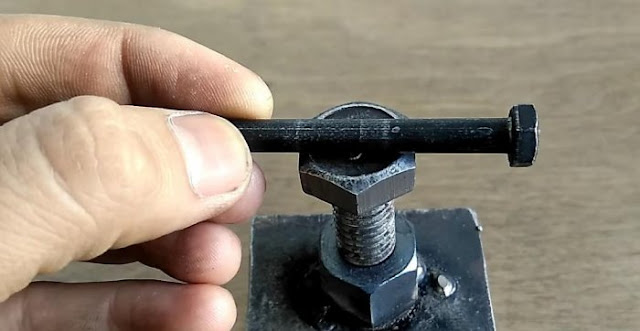

- Сверху на толстый болт навариваем тонкий;
- Это будет ручка, за которою будет вращаться зажимной механизм струбцины;
- Чтобы увеличить площадь давления, на конец болта навариваем гайку.
Теперь струбцина готова.
Испытания
Для лучшей работы, неплохим решением будет смазать резьбу, графитовой или другой смазкой.
Существенный минус этой конструкции в том, что при затягивании нажимная подошва оставляет след на закрепляемом изделии, так как вращается вместе с болтом. Для некоторых видов работ это конечно же не креативно, если вам нужно будет этого избежать - подложите под нажимную гайку подкладку из кусочка стали.
Видео
В сюжете - Как сделать простую струбцину
В продолжение темы посмотрите также наш обзор Как сделать держатель для электрода
