Жесткая фиксация электрода очень важна, особенно, если в хозяйских делах пришлось взять в руки сварочный аппарат. У мастера сантехника с надежностью фиксации проблем обычно не бывает, а вот у любителей дела могли бы обстоять и лучше. Именно поэтому стоит взять на вооружение один способ создания держателя.
Для того, чтобы собрать простой, но надежный держатель для электрода, понадобится шпилька 70 мм с резьбой на 12, а также болт 35 мм. Кроме этого нужно раздобыть пластиковый держатель, стяжную гайку, удлиненную гайку 25-30 мм, а еще понадобится две обычные гайки. Если все это есть – можно приниматься за работу.
Рабочий процесс

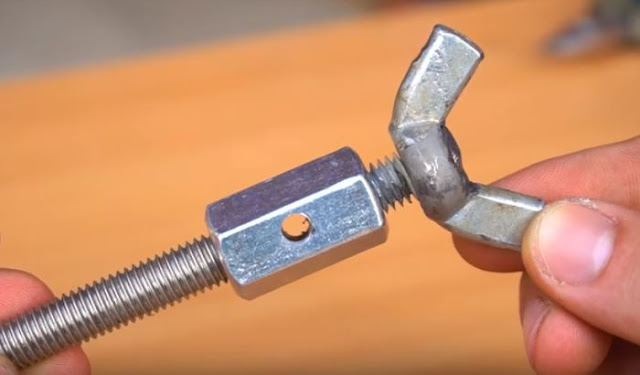

Берем подготовленную удлиненную гайку и размечаем на ней центр, после чего сразу же заживаем ее в тисках. Используя обыкновенную дрель, проделываем по разметке сквозное отверстие. Следует помнить, что его диаметр должен быть примерно на треть больше толщины используемого электрода, для которого и делается держатель. Обязательно следим за тем, чтобы сверло шло перпендикулярно.
Берем болт и зажимаем его в тисках. Вооружившись болгаркой, срезаем у него шляпку. На ее место привариваем стяжную барашковую гайку. Учитывайте тот факт, что длина свободной резьбы конструкции не должна оказаться меньше, чем отрезок от центра отверстия до края длинной гайки.

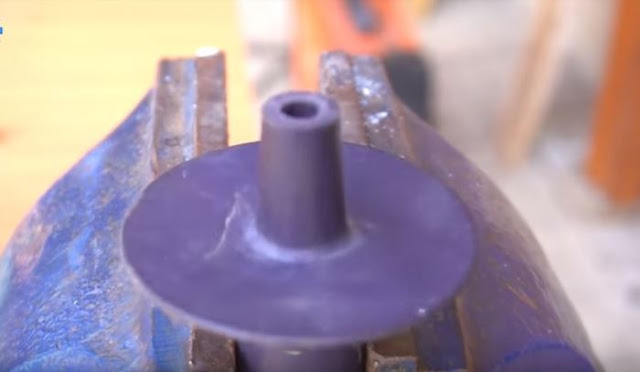

Теперь понадобится найти старую нерабочую болгарку и снять с нее ручку. Избавляемся от имевшегося в ней болта и рассверливаем имеющееся отверстие под шпильку. Теперь остается только собрать все заготовленные части конструкции и сделать намотку провода. Самое главное здесь в том, что шпилька будет помещаться внутрь рукоятки и окончательно фиксироваться при помощи двойной гайки.

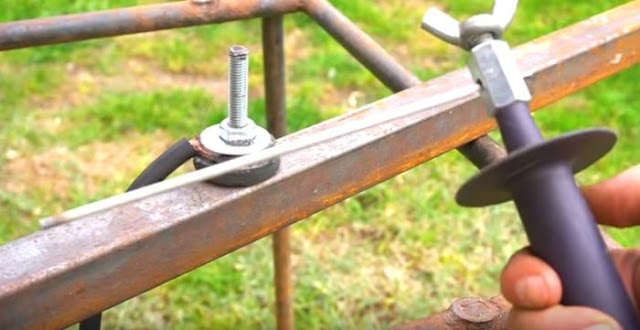

Вот, как выглядит конечный результат
Видео
В сюжете - Как сделать держатель для электрода
В продолжение темы посмотрите также наш обзор Как выбрать сварочную маску хамелеон
