Контроль качества канализационной системы должен проводиться на всех этапах ее строительства. В первую очередь проверяется соответствие материалов нормам и требованиям. Далее контролируется процесс монтажа системы. В последнюю очередь проводится испытание канализации в полностью собранном виде. В статье мастер сантехник расскажет, как произвести испытания готовой системы канализации.

Узлы и системы канализации, подлежащие тестированию

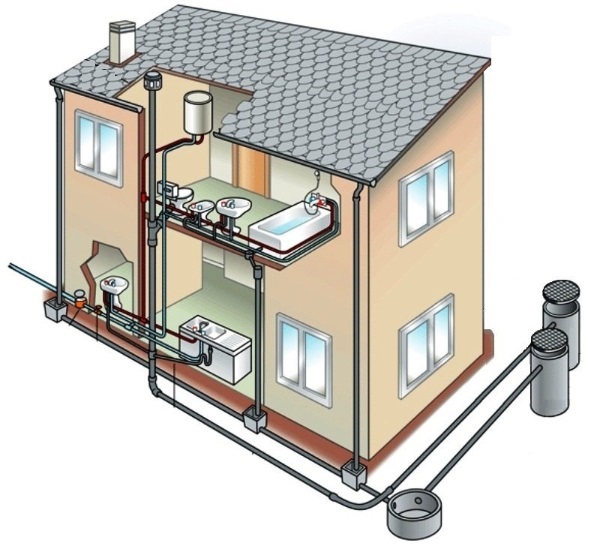

Вся канализационная система в каждом здании подразделяется на внутреннюю сеть отведения стоков и наружную канализацию. Внутренняя канализационная разводка включает в себя такие узлы, подлежащие проверке:

Сантехнические приборы и места их соединения с отводящими патрубками;
Локальные участки горизонтального трубопровода с впадающими в него трубами от приборов сантехники;
Стояки канализации;
Выходящая труба.

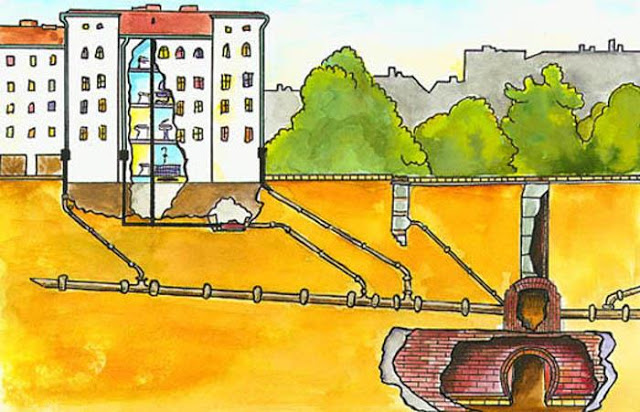

В наружной части канализационной системы подвергаются испытаниям на герметичность участки трубопровода (между очистительным, вспомогательным оборудованием), а также:

Работоспособность колодцев, герметичность и уклон трубопровода;
Состояние очистных или накопительных сооружений (резервуаров);
Ливневая канализация.

Стороны, участвующие в проверке

Если речь идет о более или менее масштабном строительстве, где принимают участие несколько организаций, не считая заказчика, испытания канализационных систем проводят все они, после чего результаты документируются в соответствующем акте проверки.

Обычно в проверке системы канализации участвуют:

Организация, составлявшая проект и несущая ответственность за правильность расчетов и подбор материалов и комплектующих;
Компания, проводившая анализ климатических и почвенных условий и составлявшая рекомендации по схеме устройства наружных компонентов канализационной системы;
Подрядчик, непосредственно принимавший участие в монтажных работах, связанных с прокладкой внутренних и наружных канализационных сетей и отвечающий за соответствие проведенных мероприятий проекту и существующим требованиям, прописанным в СНиП;
Заказчик, контролирующий правильность проведения испытаний отводящих труб, соединений и некоторых функциональных узлов канализационной сети внутри здания и на наружном участке системы отведения стоков.

Каждый из представителей сторон, участвующих в испытаниях и подписывающих итоговый акт проверки, несет ответственность за неточности и недочеты, возникшие при тестировании участков системы, отдельных узлов или всей сети в целом.

Способы испытания участков внутренней канализации

О том, что и как проверяется при проверке соответствия внутренней сети проекту и установленным нормам, описано в СНиП «Канализация. Внутренние и наружные сети и сооружения». Согласно этому основополагающему строительному документу, внутри здания подлежат проверке и затем отражаются в итоговом документе (акте проверки) такие параметры канализационной системы:

Испытания труб сети на прочность, а их соединений на герметичность;
Соответствие расположения установленных приборов и элементов отводящего трубопровода проектной документации;
Правильность установки приборов сантехники по отношению к напольной поверхности (расстояние от пола до верхнего края приемника каждого сантехприбора прописано в упомянутом выше СНиП);
Наличие уклона горизонтальных участков трубы и степень вертикальности стояков.

Испытание труб и соединений на герметичность в самотечной системе, независимо от материала изготовления трубопровода и фасонных элементов, производится методом пролива. Суть методики в том, что часть основного трубопровода (лежака) отгораживается на определенном участке от остальной системы. Делается это специальными заглушками через ревизионные отверстия. Отделенный участок проверяется наполнением водой через патрубки сантехнических приборов. Согласно СНиП результаты пролива заслуживают внимание, если наполнение трубопровода происходило с участием минимум ¾ (или 75%) всех приборов, присоединенных на данном обособленном участке. Тестирование трубопровода методом пролива считается положительным, если соединения после наполнения системы не дали малейшей течи за время 10-15 мин (зависит от объема заполняемого водой участка).

Согласно нормативной документации пролив, то есть испытание канализационной системы наполнением водой, информативно при t˚ воздуха выше 5˚. Если температура ниже, проводится пневматическая проверка герметичности труб и соединений (сжатым воздухом). Воздушным способом определяют и целостность стояка, иногда, — наружных участков трубопровода. Применим пневматический метод тестирования при оценке работоспособности напорной системы канализации, когда стоки выводятся наружу принудительно, под давлением, создаваемым насосным оборудованием.

Расположение установленных приборов сантехники и его соответствие проектной документации определяется визуально. Объективно оценивается и отражается в акте высота стояния приемника каждого прибора, правильность подключения водостока унитаза, сифонов умывальника, ванной, мойки и т.п. Зрительно оценивают и состояние самих сантехнических приборов. Они должны быть без видимых загрязнений и механических повреждений.

Правильность уклона труб внутри и снаружи здания контролируют с помощью пузырькового строительного уровня. Если уклон лежака внутренней сети канализации допускается не менее 1 см на метр погонный, то снаружи этот показатель нужно увеличить до 2 см на метр.

Положение установки стояка (эти данные также отражаются в итоговом акте) проверяют отвесом. Допускается отклонение от вертикали на 3˚. Испытание герметичности стояка водой также проводится. Давление при этом должно быть около 0,8 МПа.

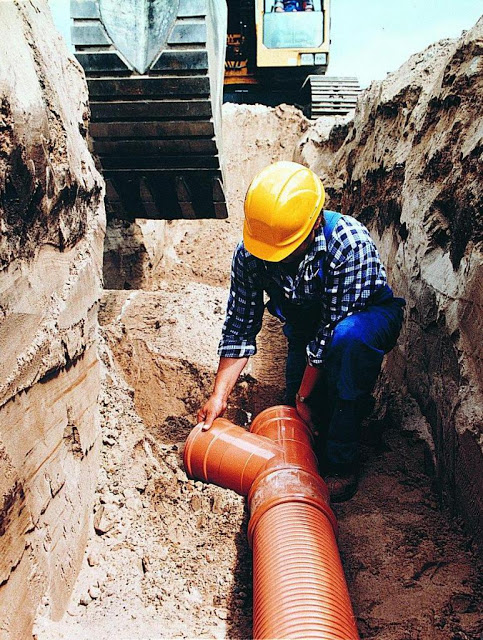

Испытание системы канализации вне здания

Наружные участки и узлы канализационной сети в большинстве случаев проводят гидравлически (кроме упомянутой ситуации с низкой температурой воздуха). Объектами испытаний бывают:

Трубопровод (герметичность, уклон);
Работоспособность перепадных и поворотных колодцев;
Состояние ливневой канализации (герметичность желобов, водостоков, способность отводить в единицу времени заданный объем воды).

Отводящий рукав тестируется подобно внутреннему трубопроводу (пролив, сжатый воздух). В сетях напорной канализации целостность соединений и труб проверяется под давлением. Тест считается положительным, если давление на входе и выходе системы одинаково, что говорит об отсутствии утечек.

Колодцы испытываются наполнением водой. Заполненный резервуар с герметично закрытыми входным и выходным отверстиями не должен образовывать течей, то есть уровень воды в колодце должен быть постоянным на протяжении определенного времени. Испытания других сооружений, входящих в наружную канализационную систему (выгребные ямы, септики) происходит подобным способом. Результаты проверки герметичности отражаются в акте.

Ливневая канализация проверяется так:

Герметизируется сток в общую отводящую трубу;
Система заполняется водой (горизонтальные водоотводы по периметру крыши, вертикальные водостоки);
Результат учитывается через 10 мин (для металлических систем) или через 20 (для пластиковых);
Положительный результат тестирования ливневки вносится в акт проверки, если уровень воды не изменился, и визуально не определяются течи в местах стыковки труб и фасонных элементов.

Если при стыковке элементов ливневого водоотведения применялся герметик, испытания системы проводятся по истечении суток с момента окончания монтажных работ.

Испытывать канализационную систему необходимо перед началом отделочных работ внутри здания и засыпкой траншей и котлованов снаружи. Тестирование позволяет вовремя найти и исправить дефекты, допущенные при монтаже канализационных трубопроводов и сооружений. Эксплуатация канализации возможна, если в итоговом документе (акте проверки) все испытания, проведенные согласно СНиП прошли успешно.
