Прокладка коммуникаций в фундаменте

Услуги сантехника в Москве и Московской области

На этапе нулевого цикла в плитном и ленточном фундаменте следует предусмотреть узлы ввода коммуникаций. Под землей обычно проходят две инженерные системы – водоснабжение и водоотведение. Поэтому необходимо заложить гильзу под канализацию и трубу для водопровода. Как правильно смонтировать коммуникации в фундаменте дома расскажет мастер сантехник

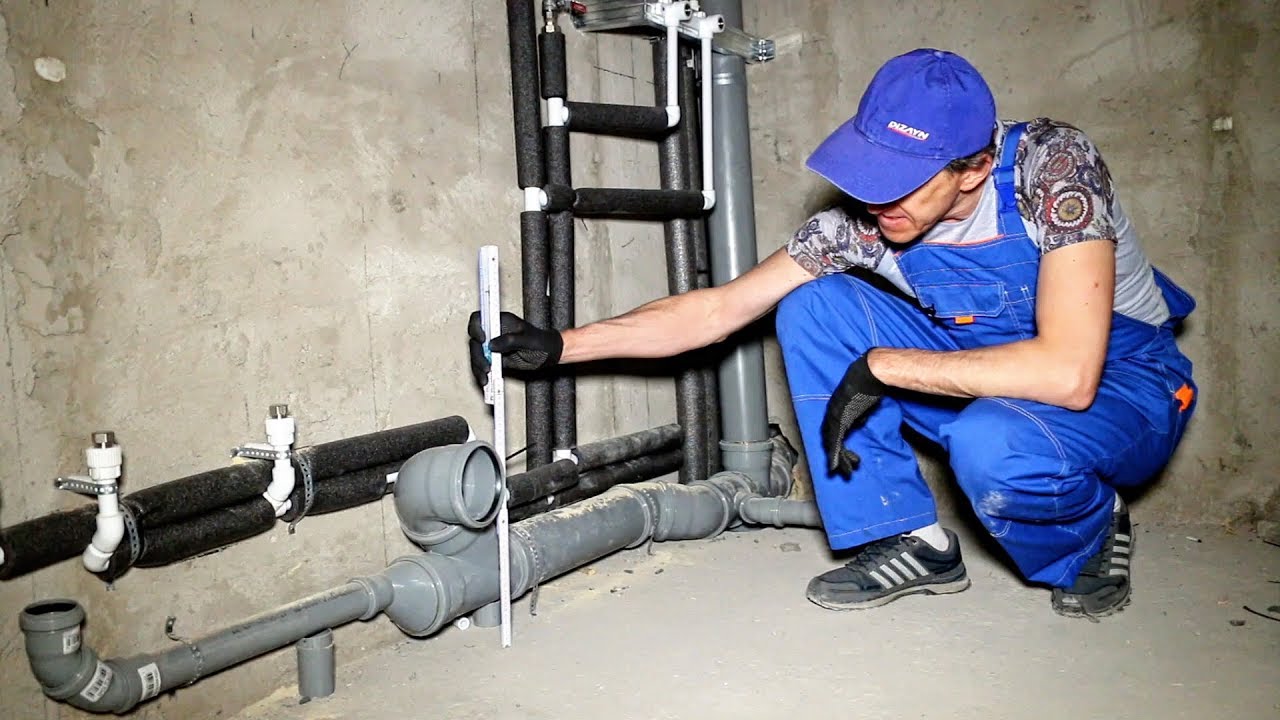

Как заложить коммуникации

Услуги сантехника в Москве и Московской области

Чтобы проложить трубопроводы систем жизнеобеспечения внутрь коттеджа, необходимо изготовить ввод на определенном уровне, согласно нормативам СП 31.13330 и СП 32.13330. Следует учесть конструкционные особенности фундаментов для обеспечения максимально возможной ремонтопригодности инженерных систем.

Требования СП 31.13330 (водоснабжение)

Гильзы закладываются в фундамент при монтаже опалубки, не рекомендуется изготовление отверстий после набора прочности бетонной конструкцией ударным способом. При проектировании узлов прохождения водопровода сквозь фундаментную плиту или ленту необходимо учесть:
  • Минимально допустимый диаметр трубы (гильзы) коммуникации составляет 50 мм;
  • Для восприятия линейных расширений при перепадах сезонной температуры следует использовать компенсаторы;
  • Глубина заложения должна превышать на 0,5 м отметку промерзания грунта, либо используются полистирольные скорлупы или греющие кабели для обогрева труб;
  • Необходимо учесть нагрузки на почву от трафика транспорта;

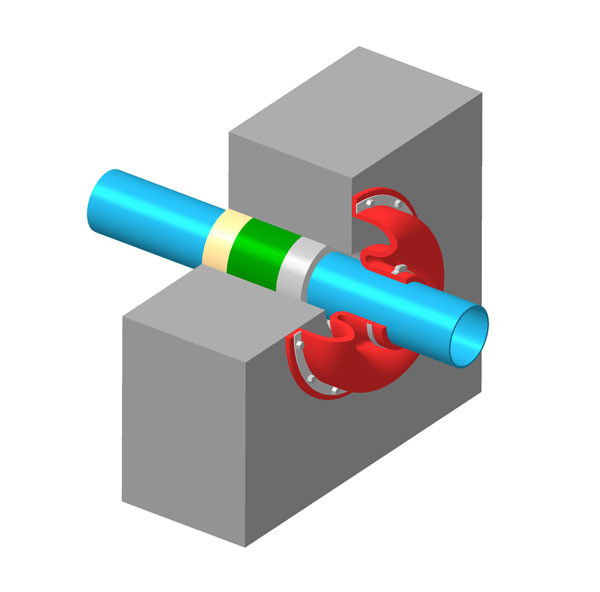

  • Отверстие ввода в несущих конструкциях должно быть больше диаметра трубы на 0,2 мм минимум, герметичность обеспечивается сальником при высоком УГВ или эластичными материалами в сухих почвах.
Услуги сантехника в Москве и Московской области

В плавающие плиты водопровод можно завести только вертикально. В подполье, подвальный этаж заглубленного ленточного фундамента трубы заходят горизонтально. При использовании МЗЛФ или НЗЛФ магистраль проходит под лентой, поднимается внутри вертикально и проходит сквозь перекрытие или пол по грунту.

Нормативы СП 32.13330 (канализация)

Услуги сантехника в Москве и Московской области

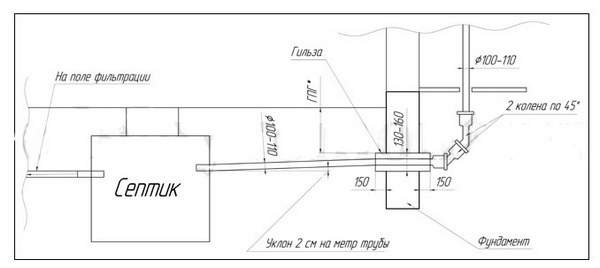

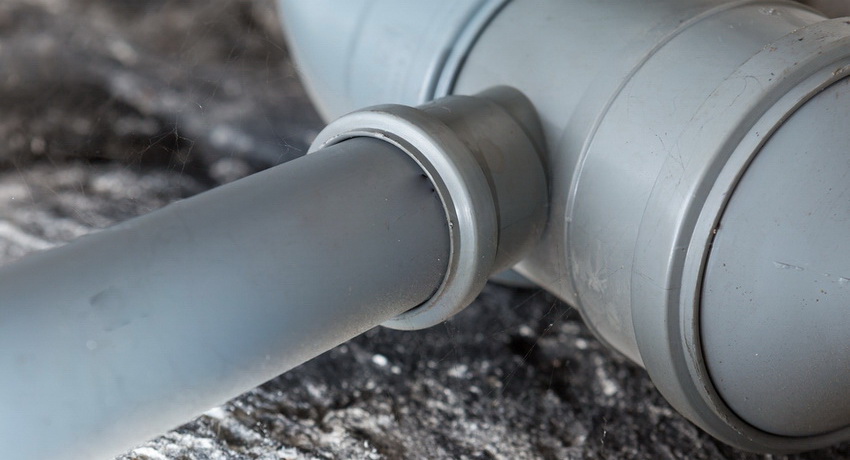

Прокладка канализационной трубы через ограждающие конструкции коттеджа должна удовлетворять следующим требованиям:
  • Глубина минимальная 0,7 м от отмостки во избежание механических повреждений от трафика машин, людей, культивации почвы;
  • Утепление греющим кабелем, скорлупами из пенополистирола при заложении выше отметки промерзания;
  • Вывод должен отстоять от водопровода на 1,5 – 5 м при диаметре канализации до 20 см, больше этого размера, соответственно;
  • Уклон гильзы или отверстия в ленте 4 – 7 градусов для обеспечения самотека.
Обратите внимание! В отличие от систем водоснабжения стоки выходят из дома, поэтому всегда имеют более высокую температуру, промерзают меньше. Толщину утепления можно снизить по сравнению с водопроводом.
Заглубленный ленточный фундамент

Услуги сантехника в Москве и Московской области

При монтаже опалубки ленточного фундамента глубокого залегания гильзы для коммуникаций закладывают с учетом вышеприведенных требований.

Водопроводные трубы

Необходимо учесть кратчайшую трассу между источником водозабора (скважина, колодец центрального водопровода) и ванной, туалетом, кухней внутри здания. Глубина заложения 1 – 2,7 м в зависимости от наличия обогрева и климата региона.

В монолитных лентах сквозь опалубку пропускаются трубы подходящего диаметра для формирования отверстия либо сразу закладываются металлические гильзы. В фундаментах из блоков ФБС оставляют технологические проемы, закладываемые кирпичом, гильза вмуровывается в кладку.

При уровне УГВ на 1 м ниже подошвы ленты стыки герметизируются водостойкими растворами, пластичными материалами. В мокрых грунтах применяются резиновые либо силиконовые сальники.


Глубина заложения гильз 0,7 – 1,5 м в зависимости от глубины промерзания и септика. Герметизация аналогично предыдущему варианту. Для наружных контуров водоотведения используются рыже-коричневые трубы ПВХ, обладающие большей кольцевой жесткостью.
Обратите внимание! Для повышения ремонтопригодности коммуникаций для водопровода часто применяется металлопластиковая труба 25 – 40 мм, проходящая внутри ПНД трубы. При необходимости внутренняя линия легко извлекается для замены новой магистралью без разработки траншеи.
Малозаглубленная и незаглубленная лента

Услуги сантехника в Москве и Московской области

Ввиду того, что глубина заложения коммуникаций больше, чем глубина МЗЛФ и НЗЛФ, трубы водопровода и канализации проходят под подошвой фундамента, подстилающим слоем. Однако на пучинистых грунтах для лент малого заглубления в обязательном порядке укладывается пристенный, кольцевой дренаж.

Согласно СП 18.13330 расстояние по вертикали в свету между наружными поверхностями магистралей должно быть больше 20 см, если это канализация или 40 см для водопровода. Причем, дренаж необходимо провести под водопроводом.

Ввод инженерных систем осуществляется перед изготовлением подстилающего слоя. Вывод магистралей в стояки инженерных систем происходит через пол по грунту или перекрытие внутри дома.
Обратите внимание! В этом случае ремонтопригодность систем жизнеобеспечения достаточно высокая. Однако укладка металлопластикового водопровода в трубу ПНД позволит обойтись при ремонте без земляных работ.
Плитный фундамент

Услуги сантехника в Москве и Московской области

Если в проекте коттеджа фундаментом является плавающая плита, разводка коммуникаций в пятне застройки должна быть завершена до изготовления подстилающего слоя, в крайнем случае перед монтажом арматурных сеток. Это обусловлено спецификой технологии:
  • Опалубка устанавливается после отсыпки фундаментной подушки и заливки подбетонки;
  • Если уложить водопровод и трубы канализации до монтажа опалубки, легко ошибиться с местами выхода стояков, которые могут оказаться внутри стены или слишком далеко от нее.
Поэтому ввод инженерных систем обычно начинают после того, как фундамент приобрел конкретные очертания, благодаря опалубке. Под периметром отапливаемого дома или утепленной плиты здания сезонной эксплуатации грунт замерзнуть не может.

Однако уже на границе отмостки здания земля промерзает на глубину 1 – 2 м в зависимости от региона. Поэтому водопроводную трубу протягивают в 2 – 2,7 м траншеях до коттеджа, затем делают уклон к стояку, размещая магистраль под углом.

Прокладка канализации подобным образом запрещена, что обусловлено следующими фактором: при увеличении уклона больше 7 градусов резко снижаются самоочищающиеся свойства стоков, жидкость уходит в септик быстрее, крупные фракции не выносятся ею полностью, что приводит к засорам. Поэтому канализацию укладывают под единым углом от стояка до септика на всем протяжении трубы. Для этого используется технология:
  • Траншея в месте пересечения с фундаментом имеет глубину 0,7 м минимум;
  • От дома до септика создается допустимый уклон 4 – 7 градусов;
  • Если внутри здания угол получается больше этого значения, стоки собирают внутри здания горизонтальными линиями, сбрасывают через вертикальный стояк к трубе наружной канализации.
Обратите внимание! Если фундаментную плиту заливает специализированная компания, необходим акт на скрытые работы. Возможность прочистки коммуникаций должна быть обеспечена люками, трапами или ревизиями изнутри, колодцами снаружи. Рекомендуется использовать чугунные или пропиленовые трубы и фитинги, обеспечивающие ресурс 70 – 120 лет. Вместо 80 – 90 градусных отводов лучше монтаж двух колен в 45 градусов.
Свайный, столбчатый фундамент

Услуги сантехника в Москве и Московской области

В отличие от ленточных и плитных конструкций столбчатый и свайный фундаменты имеют ростверк, не соприкасающийся с грунтом, даже при его заглублении в почву. Между плитами, балками и поверхностью земли всегда остается технологический зазор 10 – 20 см, защищенный по бокам листовыми материалами. Это необходимо для того, чтобы при вспучивании грунт не оторвал ростверк от столбов или свай.

Таким образом, для низкого наземного или подземного ростверка ввод коммуникаций полностью идентичен МЗЛФ и НЗЛФ. Для высокого ростверка потребуется дополнительное утепление инженерных систем внутри подполья:
  • Канализационную трубу заглубляют в грунт на 0,7 м минимум, обертывают несколькими слоями минваты, скорлупами из экструдированного пенополистирола или используют саморегулируемый греющий кабель, к горизонтальной линии наружного водоотведения от дома до септика вертикальный стояк соединяется двумя отводами 45 градусов;
  • Водопровод проводится в дом аналогичным способом, глубина заложения увеличивается до 1 – 2,7 м в зависимости от используемого утепления инженерной системы.
Обратите внимание! Чтобы протянуть вывод канализации и ввод водопровода, траншеи для этих коммуникаций необходимо располагать на равном расстоянии от столбов или свай. При засыпке необходима трамбовка каждого 15 – 20 см слоя, чтобы элементы фундамента не потеряли несущую способность, а вся конструкция пространственную жесткость.
Если фундамент уже залит

Услуги сантехника в Москве и Московской области

При необходимости изготовления отверстий в эксплуатируемом фундаменте или вновь изготовленной конструкции, в которой забыли уложить гильзы, используется несколько технологий. Самым сложным случаем является плавающая плита, проще всего завести коммуникации под ростверк на сваях или столбах.

Плитный фундамент

Услуги сантехника в Москве и Московской области

В отличие от пола по грунту плавающая плита является несущей конструкцией, целостность которой запрещено нарушать. Единственным вариантом подземного ввода коммуникаций в плитном фундаменте является наклонное бурение.

Мобильный станок монтируют только после высверливания отверстия в железобетоне алмазной коронкой под соответствующим углом. Долото бурового станка не сможет пройти сквозь арматурные сетки без полного разрушения конструкции. Метод обходится очень дорого, применяется редко.

Поэтому чаще всего трубы канализации и водопровод вводят через стены или цоколь:
Обратите внимание! Ввод инженерных систем по этой схеме обладает существенным недостатком. Пассивного утепления для будки недостаточно, активное утепление обычно производится электроприборами. При отключении электроэнергии существует вероятность размораживания водоснабжения.
Ленточный фундамент

Услуги сантехника в Москве и Московской области

При эксплуатации НЗЛФ, МЗЛФ особых проблем с вводом инженерных систем обычно не возникает. Снаружи разрушается отмостка, прокапывается траншея к зданию на проектной глубине. Изнутри частично вскрывается черновой пол или демонтируется пол по грунту на отдельном участке. Трубопроводы пропускают под лентой в гильзах для обеспечения ремонтопригодности систем.

В стенах заглубленного ленточного фундамента коммуникации проще всего пропустить при наличии в коттедже подвального этажа. Если внутри заглубленная лента засыпана полностью, по аналогии с предыдущим случаем вскрывается пол по грунту или перекрытие. После чего отрывается шурф изнутри, траншея снаружи. Отверстия в железобетоне можно изготовить несколькими способами:

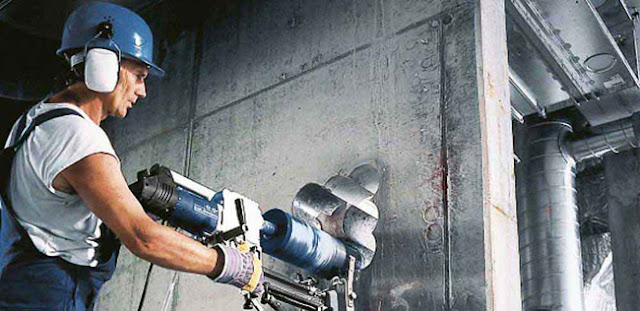

  • Алмазное бурение – оптимальный вариант, не повреждающий конструкционный материал фундамента, обходится дорого, даже если брать станок в аренду;
  • Перфоратор – ударное бурение, долбежка одинаково вредны для бетона, так как в этом материале возникают микротрещины, происходит отслаивание бетона от арматуры;
  • Сверление безударное – вариант безопасный, но очень долгий, по периметру большого отверстия высверливается множество мелких, бетонная пробка разрушается ударным инструментом, арматура срезается ножницами или сваркой.
Обратите внимание! Канализационную трубу необходимо монтировать под уклоном, поэтому диаметр отверстия должен быть больше на 10 – 20 мм.
В свайных и столбчатых фундаментах единственной проблемой является изготовление шурфа внутри ростверка. Если балки расположены ниже 1 м от земли, так же вскрываются перекрытия и полы. В высоких ростверках никаких сложностей при проводке коммуникаций не наблюдается.

Таким образом, дешевле и качественнее всего осуществить ввод водопровода можно на этапе изготовления фундамента. В плиты гильза монтируется вертикально, в ленты горизонтально или под углом для канализации. Провести инженерные системы в готовую плавающую плиту проблематично и очень дорого, поэтому будьте внимательны при планировании работ.
