Монтаж ливневой канализации

Услуги сантехника в Москве и Московской области

Лужи во время дождя - не редкость, чтобы избавиться от них, и предотвратить подтопление в частном доме рекомендуется обустроить ливневую канализацию. В этой статье мастер сантехник расскажет, как спроектировать и смонтировать  ливневую канализацию на своем участке.

Варианты ливневой канализации

Услуги сантехника в Москве и Московской области

Ливневая канализация — конструкция специфическая. В воде‚ отводимой через эту систему‚ присутствует как мелкий, так и крупный мусор. Поэтому в ливневке должна быть первичная очистка.

Система может отличаться объемом воды, который она в состоянии принять, конструктивным исполнением, длительностью эффективного функционирования.

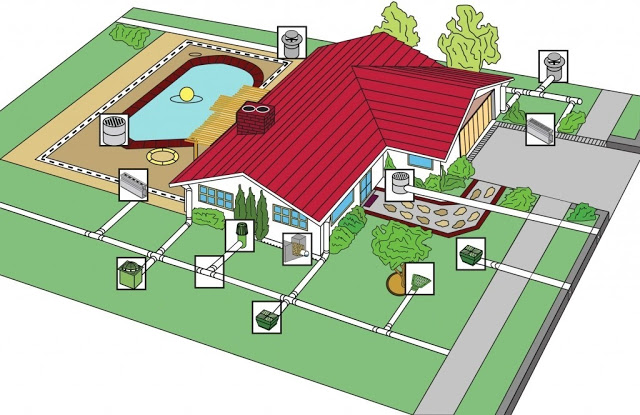

Исходя из устройства системы, можно выделить 3 типа ливневки:
  • Открытая. Имеет самую простую конструкцию, легкая в исполнении, обходится недорого;
  • Закрытая. Этот вариант более сложный. Здесь придется иметь дело с подземными трубами, дождеприемниками. Систему нужно спланировать заранее, а монтаж лучше сделает специалист;
  • Смешанная. Выбирают, когда не хватает финансов для воплощения варианта 2, а также если нужно охватить большую площадь. Представляет из себя что-то среднее между первыми двумя.
Ливневую канализацию первого типа выполняют в виде водоотводящих лотков, встроенных в покрытие. По ним вода поступает в специально отведенное место или просто сливается в огород. Система второго типа расположена ниже нулевой точки, что предполагает земляные работы в немалом объеме и соответствующие финансовые вложения.

Услуги сантехника в Москве и Московской области

Оборудуют такую ливневку в основном при освоении участка, так как это более простой в исполнении промерзающий вариант. Заглубляют систему не очень глубоко — до метра максимум, но как зимой, так и в начале весны она не задействована в работе.

Чтобы канализация не промерзала‚ трубы заглубляют ниже точки промерзания. При третьем типе ливневки элементы канализации находятся частично и сверху‚ и в почве.

Услуги сантехника в Москве и Московской области
Обратите внимание! Эксперты говорят‚ что выбор такого дорогостоящего варианта‚ как закрытая ливневка‚ должен быть обоснован. Такое решение может быть оправдано высокими требованиями к оформлению территории
Проектирование ливневки всегда индивидуально. Вряд ли найдутся участки с абсолютно похожими условиями. Они всегда будут отличаться‚ если не рельефом‚ то планировкой‚ свойствами грунтов‚ количеством подсобных построек.

Основные элементы

Услуги сантехника в Москве и Московской области

Ливневая канализация бывает точечной и линейной. Первый вариант подразумевает сбор воды с поверхностей, не впитывающих влагу, таких как крыша, площадки с твердым покрытием. В дальнейшее стоки следуют в приемные емкости, а после этого поступают в водоотводящую систему.

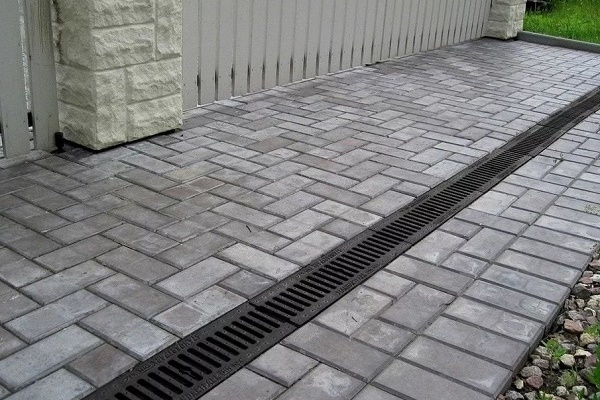

При линейном способе отведения стоков вода сливается в лотки‚ находящиеся у дорожек и площадок. Упрощенный вариант ливневой канализации состоит из следующих элементов:
  • Центральной трубы, проложенной под слоем земли и отделочного покрытия и выводящей собранные воды к крайней точке схемы;
  • Лотков — главной детали системы, транспортирующей лишнюю воду к пескоуловителям‚ от них во многом зависит эффективность работы водоотвода;
  • Дождеприемника, расположенного под трубой или низкой точке двора для сбора жидкости;
  • Фильтров и распределителей — невидимых, но крайне ответственных составляющих.
Все элементы, входящие в систему, одинаково важны. При выходе со строя любого из них эффективность всей конструкции снижается.

Виды дождеприемников

Услуги сантехника в Москве и Московской области

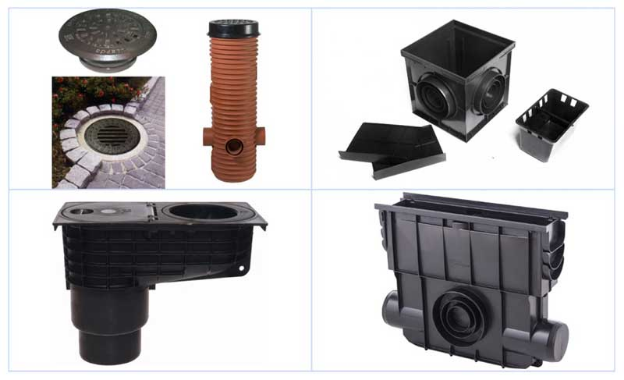

Назначение дождеприемника — сбор влаги поступающей из труб, дворового покрытия. Этот элемент первый принимает на себя весь объем воды‚ поступающей из водосточных труб. Выбирая дождеприемник, руководствуются такими данными‚ как усредненный объем осадков‚ их интенсивность‚ рельеф‚ площадь, занимаемая ливневой канализацией.

Приобрести можно дождеприемник чугунный или пластиковый. Первые предпочтительней в случае больших нагрузок, а вторые привлекают умеренной стоимостью‚ небольшим весом‚ упрощающим монтаж. Более дешевый вариант — изготовить дождеприемный колодец для ливневой канализации на своей даче собственноручно из кирпича.

Стенки ямы облицовывают кирпичом, оставив отверстие для трубы, затем оштукатуривают изнутри. А еще лучше — оставить зазор между стенкой из грунта и обложкой и залить его бетоном. Дно дождеприемника обязательно бетонируют.
Обратите внимание! Ни одна ливневка не обойдется без дождеприемника. Он сохраняет и фундамент здания, и покрытие вокруг него. Если попытаться сэкономить на его установке‚ то вода, попадающая на фундамент‚ приведет к усадке и трещинам на стенах постройки
Делают этот важный элемент и из бетонных колец. Тогда нижнее кольцо можно приобрести с готовым дном и не придется заливать плиту. Иногда заводские дождеприемники поступают в продажу в комплекте с корзиной‚ сифоном‚ декоративной решеткой.

Услуги сантехника в Москве и Московской области

Применяемые чаще всего для частного строительства, дождеприемники из пластика или композитных материалов выпускают в форме куба, у которого каждая сторона равна 30 -40 см. Под врезку труб снизу и со всех сторон изделия имеются адаптеры.

Услуги сантехника в Москве и Московской области
Обратите внимание! У решеток для дождеприемников может быть разное качество и стоимость. Всегда нужно исходить из предполагаемых нагрузок на них при эксплуатации
Чтобы не засорять трубы мусором, попадающим через ячейки решетки‚ дождеприемники укомплектовывают корзинами. Как только они наполнятся‚ их вынимают и очищают, затем возвращают на место.

Услуги сантехника в Москве и Московской области

Конструкцией заводского дождеприемника предусмотрены перегородки, делящее его внутреннее пространство на отсеки и создающие водяной затвор. В результате этого неприятный запах от разлагающейся органики не проникает наружу.

Эффективность работы точечного дождеприемника зависит не только от его объема, но и от места установки. Он должен находиться под водостоком или в месте, где постоянно собирается влага. Если он установлен под трубой, то струи должны точно попадать в центр решетки иначе часть воды попадет на фундамент или покрытие двора в виде брызг.

Услуги сантехника в Москве и Московской области

Зачем нужны песколовки

Дождевая и талая вода в любом случае содержит определенный процент нерастворимых частиц. Если не включить в схему пескоулавливатели‚ в канализации осядет грязь, и она перестанет функционировать в полном объеме. Промывка системы стоит дорого.

Песколовка — это камера‚ устанавливаемая за точечными приемниками в местах, где происходит сброс воды в подземные трубы. Она сконструирована так‚ что поток воды‚ попадая в нее‚ снижает скорость.

В результате под воздействием силы притяжения, взвешенные частицы опускаются на дно, а освобожденная от них жидкость уходит через специальное отверстие. По форме пескоулавливатель представляет собой ловушки со множеством камер‚ расположенных горизонтально или камеру в вертикальном исполнении.

Что такое дренажные каналы

Если отмостка вокруг дома уже выполнена, а о системе водостока не позаботились‚ как выход из ситуации можно использовать дренажные желоба, которые также называют линейными дождеприемниками. Каналы из бетона или пластика укладывают за границей отмостки параллельно дорожкам и свесам крыши с некоторым уклоном.

Услуги сантехника в Москве и Московской области

В линейные дренажные каналы попадает вода и с кровельных водостоков, и со всего двора‚ покрытого асфальтом или плитами. Такая канализация может охватить намного больше объектов, чем точечная. При покупке готовых лотков необходимо обратить внимание на такие важные параметры‚ как класс допустимой нагрузки и предел механической прочности.
Обратите внимание! Лоток, на первый взгляд, изделие очень простое, но если неправильно сделать их расчет система не будет работать полноценно. Необходимо принимать во внимание и пропускную способность ливневки‚ и тип покрытия‚ и степень загрязнения отводимых вод
Самые слабые изделия имеют маркировку А15. Это обозначает, что их использование допустимо при максимальной нагрузке до 1‚5 т. Устанавливают их по периметру дома‚ в пешеходных и предназначенных для велосипедистов зонах. Лотки класса В125 справляются без ущерба для своей целостности с нагрузкой до 12‚5 т. Они не повредятся под весом легкового автомобиля, поэтому уместны в районе гаража.

Услуги сантехника в Москве и Московской области

Для частного строительства не стоит покупать массивные бетонные желоба‚ здесь вполне подойдут лотки из пластика. Они имеют класс прочности А‚ В‚ С. Материалом для их изготовления служит полиэтилен или полипропилен.

Услуги сантехника в Москве и Московской области

Важным параметром при подборе лотков является гидравлическое сечение‚ обозначаемое аббревиатурой DN. Оно должно соответствовать диаметру труб‚ подводимых к этим элементам. Для желобов из пластика величина DN колеблется в пределах от 70 до 300.

Длина стандартного лотка равна 1 м. Изделия снабжены замковой системой‚ с ее помощью желоба можно выстроить в 1 линию‚ присоединить их к трубам или сделать ответвления. Рациональный выбор для дачи‚ частного дома — модели от DN100 до DN200.

Как выбрать трубы

Для ливневой канализации согласно СНиП можно использовать трубы из металла‚ асбеста или пластмассы. Чаще всего для частного дома и дачи выбор останавливают на пластмассовых трубах. Они легкие‚ декоративные‚ не коррозируют‚ их монтаж отличается простотой, но механическая прочность материала‚ по сравнению с металлом‚ небольшая.

Выбрав материал, нужно определиться и с диаметром труб.

Исходная величина — наибольший объем отводимых дождевых и талых вод. Определяют этот параметр по формуле:

Q=q20×F×Ψ

Здесь: Q – искомый объем‚ q20 – коэффициент‚ характеризующий интенсивность осадков в течение 20 сек. (л в сек. на 1 га). F — площадь подворья в га‚ если крыша скатная‚ площадь вычисляют по горизонтальной плоскости. Ψ — коэффициент поглощения.

Разные поверхности имеют свой коэффициент поглощения. Для выполнения самостоятельных расчетов его значение можно взять из таблицы:

Услуги сантехника в Москве и Московской области

Исходя из рассчитанного значения и используя таблицу Лукиных‚ находят не только диаметр но и уклон системы.

Услуги сантехника в Москве и Московской области
Обратите внимание! Наиболее часто домашнюю ливневую канализацию выполняют с использованием труб диаметром 100 мм. Оптимальный наклон стоков можно взять из этой таблицы
При правильном подборе диаметра труб ливневая канализация справится с задачей даже в моменты самых обильных осадков. Если в трубу поступают потоки из нескольких желобов‚ все их суммируют. Профессионалы-практики для труб сечением 110 мм и желобов такого же диаметра обычно используют уклон 20 мм/пог. М.

Если трубу подсоединяют к дождеприемнику‚ значение уклона несколько увеличивают во избежание застоя жидкости, а при входе в пескоуловитель уклон уменьшают. Это замедляет движение потока воды, и взвешенные частицы оседают на дно в большем количестве.

Вода в канализационной системе такого типа дренирует самотеком, что происходит благодаря сформированному уклону дренажной трубы.

Где нужен колодец и коллектор

Как и в любой системе‚ состоящей из подземных труб‚ в ливневой канализации должен быть колодец.

Установка его целесообразна в следующих обстоятельствах:
  • Если сходятся 2 и более потока;
  • Когда необходимо радикально изменить высоту залегания, направление трубопровода или его наклон;
  • При возникновении необходимости перехода на больший диаметр трубы.
Предусматривают колодцы и на установленных промежутках прямых участков системы. Если диаметр колодца не превышает 150 мм, то следующий располагают на расстоянии от 30 до 35 м. При диаметре 200 мм — от 45 до 50 м‚ а если диаметр составляет 0‚5 м‚ интервал увеличивают до 70-75 м.

По диаметру колодец частного дома не превышает 1 м. Чем глубже колодец‚ тем большим должен быть его диаметр.

Некоторые хозяева выкладывают колодцы по старинке из кирпича или железобетонных колец. Другие отдают предпочтение более прогрессивным материалам — пластмассе и стеклопластику. По конструктивному исполнению колодцы бывают разборными и цельными.

Услуги сантехника в Москве и Московской области

Они имеют форму цилиндра с полностью герметичным дном и отверстием вверху. Для подсоединения труб имеются патрубки. В качестве колодцев применяют и несколько собранных  дождеприемников.

Для перенаправления собранной воды в сооружения для грунтовой доочистки или в сточную канаву в систему включают коллектор. Иногда его роль играет большой пластмассовый колодец. Его превращают в накопитель путем герметичного закрытия выходных патрубков. Чтобы использовать воду применяют дренажный насос.

Под коллектор используют и трубы большого сечения — железобетонные или пластиковые с подводом к ним всех трубопроводов. На строительном рынке можно приобрести и готовую емкость для подземного использования. Есть многокамерные резервуары, где дождевые и талые воды дочищаются по такому же принципу, как и в септиках.

Как выполнить монтаж ливневой канализации

Услуги сантехника в Москве и Московской области

Ливневую канализацию монтируют по той же технологии, что и обычную канализационную систему. В любом случае устройству системы ливневой канализации предшествует расчет‚ подбор необходимых материалов. Прежде чем попасть в трубы дождевая вода собирается на крыше дома, поэтому логично, что строительство водоотвода начинается с верхней точки строения.

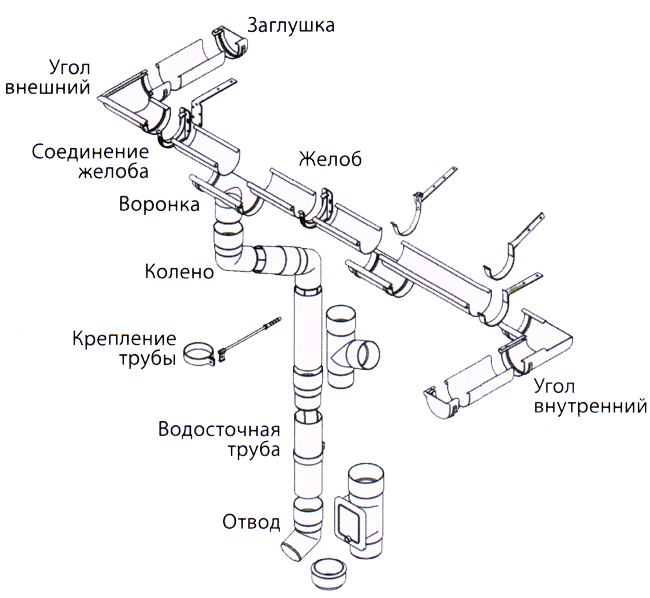

Для установки водосточных желобов на крыше размечают верхнюю и нижнюю точки, между которыми натягивают леску. По этой трассе будут установлены желобы с учетом уклона. Направление их укладки зависит от места нахождения труб для водостока.

Услуги сантехника в Москве и Московской области

Для фиксации желобов и труб устанавливают кронштейны, закрепляя их саморезами. Чтобы вода попала в водосток‚ в нижних точках нужны воронки. Собирая лотки и трубы‚ на стыки наносят герметик. Иногда на краях деталей есть заводские уплотнители‚ тогда во время их стыковки получается плотное соединение.

Вода, собранная с крыши водосточными желобами, по вертикальным водосточным трубам поступает в ливневую канализацию. Цикл работ по устройству линейной ливневки, независимо от ее технической сложности, включает ряд традиционных этапов, это:

Шаг №1 - Разработка траншеи вручную или техникой

Услуги сантехника в Москве и Московской области

Для устройства ливневой канализации разрабатываем траншею. Грунт копаем вручную, асфальт разрушаем спецтехникой или обычным ломом.

Шаг №2 - Укладка бетонного раствора на дно траншеи

Услуги сантехника в Москве и Московской области

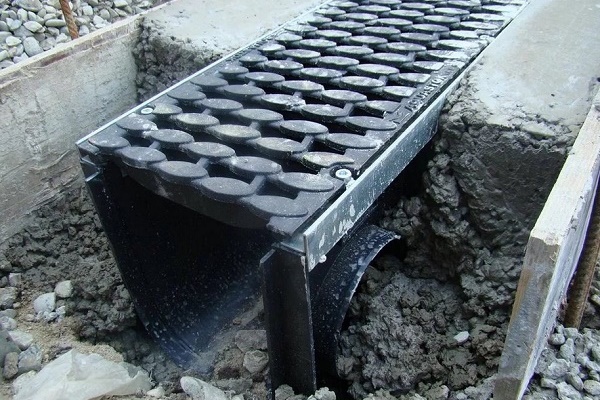

Дно траншеи заполняем подвижным бетоном до глубины заложения лотка так, чтобы полки лотка были на одном уровне с поверхностью. Придаем дну траншеи уклон 2 - 3 см на 1 м, Направить уклон надо в сторону коллекторного колодца.

Шаг №3 - Сборка лотка ливневой канализации

Услуги сантехника в Москве и Московской области

Отбив линии ливневой канализации натянутой между колышками бечевкой, собираем систему из лотков с защитно-декоративной решеткой. Выравниваем каналы согласно проектной цифре уклона, пока бетон не начал застывать.

Шаг №4 - Установка и подключение пескоуловителей

Услуги сантехника в Москве и Московской области

В обозначенных в проекте местах устанавливаем пескоуловители, подключаем их к уложенным в траншеи каналам.

Шаг №5 - Сооружение опалубки и заливка бетона

Услуги сантехника в Москве и Московской области

По борту траншеи сооружаем опалубку из доски и заливаем бетонный раствор между нею и уложенным в траншею лотком.

Шаг №6 - Выравнивание системы во время заливки

Услуги сантехника в Москве и Московской области

Во время заполнения свободного пространства в опалубке бетоном выравниваем залитый массив. Одновременно с тем проверяем уклон, при необходимости корректируем положение лотков.

Шаг №7 - Технологический перерыв на отвердевание

Услуги сантехника в Москве и Московской области

Ожидаем отвердевания раствора минимум 14 дней, лучше подождать 28 суток. В это время ее нужно укрыть полиэтиленом и периодически сбрызгивать водой.

Шаг №8 - Мощение площадки выбранным покрытием

Услуги сантехника в Москве и Московской области

По завершению технологического перерыва демонтируем опалубку, выравниваем площадку песком и гравием, мостим ее тротуарной плиткой или понравившимся покрытием

Точечный отвод дождевой и талой воды

Первый шаг — разметка трубопровода‚ состоящего из каналов‚ приемников‚ колодцев. В точках расположения всех элементов вбивают колышки. Чтобы видеть полную картину между колышками прокладывают шнур. Второй этап — копка траншеи и небольших углублений под дождеприемники. На дне устраивают песчаную подушку.

Если существует угроза прорастания корней в местах прокладки трубопровода‚ дно устилают геотекстилем. Процесс монтажа начинает установка колодцев‚ коллекторов.

Далее более мелкие элементы — дождеприемники‚ пескоуловители‚ лотки. Все это объединяют трубами расчетного диаметра под выбранным из таблицы или рекомендуемым СНиП уклоном. При укладке трубопровода недопустимы провисания.

Собранную конструкцию испытывают. На каждый участок проливают воду чтобы проверить герметичность стыков. Количество залитой воды и вышедшей должно быть примерно одинаковым. Может обнаружиться такой дефект‚ как провисание‚ на что укажет значительная разница в объемах воды на входе и выходе.

Если испытания не выявят проблем‚ систему засыпают песчано-цементным слоем и грунтом. Иногда некоторые детали ливневой канализации объединяют с дренажной системой. При этом трубы первой должны находиться поверх второго трубопровода, но подходить они могут к одному коллектору.

Совмещение ливневой канализации с обычной бытовой допускать нельзя. Это может привести к перегрузке второй со всеми негативными последствиями.

Разберем на примере сооружение ливневой канализации с точечными водоприемными устройствами. Сооружали ее из обычных канализационных труб. Причиной были застои воды на поверхности, формирующиеся из-за практического отсутствия инфильтрации в землю, связанного с глинистой структурой грунтов.

Шаг №1 - Организованный водосток без ливневой канализации

Услуги сантехника в Москве и Московской области

Устройство водосточной системы на участке продиктовало необходимость в организации ливневки. Собранная водостоком вода сбрасывалась на землю и долго не впитывалась в грунт.

Шаг №2 - Разработка траншей под устройство ливневой канализации

Услуги сантехника в Москве и Московской области

Под водосточными стояками и углами крыши копаем траншеи, перпендикулярно направленные к фундаменту, чтоб не разрабатывать широкую выработку и сократить объем земляных работ.

Шаг №3 - Формирование траншеи по периметру дома

Услуги сантехника в Москве и Московской области

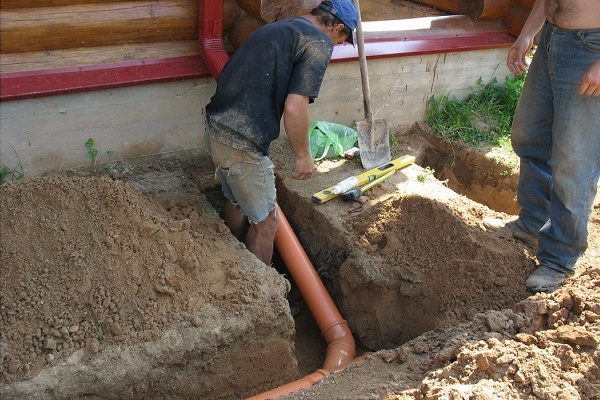

На расстоянии примерно 1 м от стен дома копаем траншею, прокладываемую вдоль стен постройки. В нее будут укладывать магистральные трубы Ø160 мм, к которым подключим отводы от водостока, собранные из канализационных труб Ø110 мм.

Шаг №4 - Укладка канализационных труб на подсыпку

Услуги сантехника в Москве и Московской области

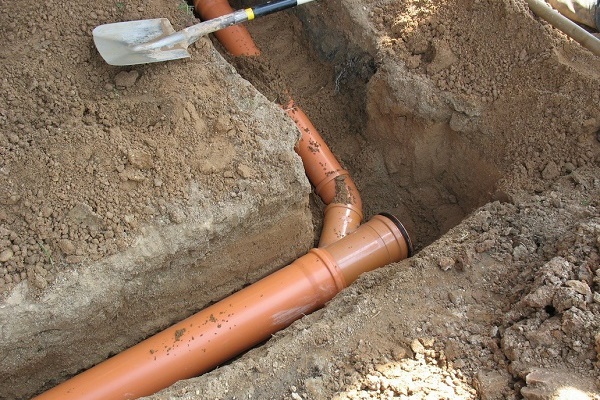

Для того чтобы сформировать уклон в сторону тока собранной воды, дно траншеи отсыпали песком и утрамбовали с требующимся уклоном. На магистральных участках получилось по 3 см уклона на метр, на отводах примерно по 10 см.

Шаг №5 - Установка заглушки на канализационную трубу

Услуги сантехника в Москве и Московской области

На вертикально расположенные трубы, которые впоследствие будем соединять с водосточными стояками, временно ставим заглушки. Так защитим систему от попадающего во время работ песка.

Шаг №6 - Засыпка коротких траншей с отводами

Услуги сантехника в Москве и Московской области

Засыпаем траншею с ливневой канализацией песком. Не используем "родной" грунт, т.к. он глинистый. Так частично создадим условия для ускорения схода снежного покрова во время таяния.

Шаг №7 - Прокладка магистральных труб с уклоном

Прокладываем магистральные трубы так, чтобы уклон был сформирован в сторону движения воды к разгрузке. Наклонены в результате должны быть все магистральные участки. По правилам на поворотах нужно ставить поворотные колодцы для прочистки, но в примере их не использовали.

Шаг №8 - Угловое подключение отводной трубы

Услуги сантехника в Москве и Московской области

Если невозможно подключить отводной участок ливневки под прямым углом, подсоединяем его под острым. но учитываем, что угол должен быть направлен в сторону стока воды.

Будем считать, что магистрали мы уложили как следует с уклоном, подключили к ним отводы, соблюдая герметичность соединений. Герметичность в этом случае нужна не для защиты вмещающего грунта от дождевой воды, а для предотвращения попадания песка в систему.

Продолжим работы, теперь предстоит подключить ливневку к трубе, выводящей в поглощающий колодец:

Шаг №9 - Изменение уклона путем подсыпки песка под трубы

Услуги сантехника в Москве и Московской области

Проверяем уклон незаполненных песком участков траншеи. При необходимости корректируем уклон, подсыпая под трубы песок с трамбовкой.

Шаг №10 - Сборка узла для подключения к отводящей трубе

Услуги сантехника в Москве и Московской области

К трубе, принимающей воду из всех участков, подключаем две магистральные трубы и один угловой отвод от угла крыши. Трубы подсоединяем угловыми фитингами последовательно.

Шаг №11 - Подсоединение узла к отводящей трубе

Услуги сантехника в Москве и Московской области

К собранному узлу подключаем канализационную трубу, которая выведет воду в фильтрующий колодец.

Шаг №12 - Ввод ливневой канализации в разгрузку

Услуги сантехника в Москве и Московской области

Укладываем отводящую трубу в разработанную для нее траншею с уклоном. Ведем ее до поглощающего колодца. По факту с соблюдением наклона врезаем отводящую трубу в стенку поглотителя.

Профилактика неисправностей ливневой канализации

Смонтировав самостоятельно ливневую канализацию частного дома или дачи‚ не следует забывать о том, что она нуждается в постоянном уходе. Профилактические мероприятия включают очистку лотков и точечных дождеприемников от осевшего в них мусора.

Способы очистки ливневой канализации:
  • Механический - путем удаления всех загрязнений, песка и пробок;
  • Модяной - применение водной струи, которая пробивает пробки;
  • Термический - использование для очистки канализации воды с высокой температурой;
  • Химический - очистка канализации реактивами.Для очистки внешней системы, которая располагается на крыше используют механический способ. Для этого следует осмотреть желоба и дождеприемники и убрать мусор.
Водоприемники очищают водным методом: на решетки направляют струю воды, под большим напором.

Очистка системы открытого типа включает:
  • Извлечение решеток, которые закрывают лотки;
  • Очистку каналов от мусора;
  • Промывку каналов водой;
  • Установку решеток.
Очистка закрытой ливневой канализации:
  • Используйте струю воды под большим напором, превышающим 35О Бар;
  • Для повышения качества очистки воду следует подавать в двух направлениях: к коллектору и обратно;
  • Очистить ливневую канализацию вполне реально самостоятельно, если диаметр труб не превышает 200 мм. В другом случае необходима специальная техника, которая с легкостью справиться с очисткой такой системы.
При необходимости привлечения специалистов следует выполнить такие действия:
  • Узнать о вероятности использования тяжелой техники;
  • При подтверждении этого факта, подготовить участок для проезда или установки техники;
  • Очистить доступ к элементам ливневой канализации.
Если пренебречь этой процедурой система обязательно даст сбой. Идеальный вариант — использование системы круглый год.
Обратите внимание! Греющий кабель способен обогреть большую площадь. Основой его конструкции является полупроводниковая матрица‚ находящаяся между двумя медными жилами. Такой кабель предотвратит промерзание любых труб в период понижения температуры
В холодное время года случаются оттепели‚ во время которых в каналы и трубы попадает вода из водосточной системы. Далее она перемещается в ливневую канализацию, где замерзнув, превращается в лед.

Чтобы предупредить формирование ледяных пробок в ливневке, греющий кабель заводят в дождеприемники, расположенные под водосточными стояками. Так в прогреваемой системе не будут создаваться ледяные заторы, а в случае их образования можно будет быстро избавиться от них.

Видео

В сюжете - Как делается ливневая канализация


В сюжете - Монтаж ливневой канализации


В сюжете - Что делать с водой из ливнестока


Несмотря на то что ливневая канализация является сложной инженерной системой‚ ее создание под силу даже человеку, не обремененному глубокими познаниями в строительном деле. Стоит в точности следовать всем советам и ливневая канализация вокруг частного дома будет работать безотказно.

В продолжение темы посмотрите также наш обзор Канализационные люки — размеры, виды, выбор

Комментариев нет:

Отправить комментарий
