Сварка труб «на просвет»

Услуги сантехника в Москве и Московской области

О том, как осуществляется сварка на просвет, часто спрашивают даже профессиональные сварщики. Это особенно актуально сейчас, когда работодатели стали требовать повышения качества сварочных работ при сварке водопроводных труб, труб системы отопления, газовых труб и т.д. При этом качество сварных швов стали строго контролировать при помощи ультразвука. Поэтому новичку после ПТУ или техникума, который не имеет большого опыта сварочных работ, очень сложно качественно сварить трубы. Однако выход есть – достаточно некоторое время потренироваться варить трубы в гараже. При этом не следует пугаться такой работы – ведь начинающий сварщик получает опыт. Поскольку, только постоянно совершенствуясь, можно добиться высокого качества сварного шва. Все люди, которые сейчас производят сварку под просвет, тоже когда-то учились. В статье мастер сантехник расскажет, что такое сварка на просвет, как правильно провести состыковку элементов трубы, какие нужны настройки оборудования и как надежно заполнить шов.

Что значит «сварка на просвет»

Услуги сантехника в Москве и Московской области

Свое название этот способ получил потому, что такое соединение труб проверяется методами радиографического контроля. При его проведении шов раньше просвечивали рентгеновскими лучами для выявления изъянов. Сейчас для контроля применяются ультразвуковые аппараты. Однако чаще под термином «сварка на просвет» подразумевается соединение труб с зазором между ними. Соединяемые отрезки труб именуют катушками. Такой способ также называют сваркой под просвет.

Подготовительные работы

Услуги сантехника в Москве и Московской области

Прежде чем варить трубу необходимо подготовить металл в зоне стыка. Торцы должны быть отрезаны ровно, иначе наложить надежный шов будет затруднительно. С кромок снимаются фаски, чтобы угол между ними был 65 — 70˚. Поверхности на расстоянии не менее 3 см от торцов зачищаются шлифовальной машинкой или металлической щеткой до блеска снаружи и изнутри. Участки, изменившие цвет после обработки шлифмашинкой удаляются. Заусенцы убираются напильником. Острые края кромок притупляются до 2 мм, иначе они быстро расплавятся. Затем поверхности обезжириваются ацетоном.

Услуги сантехника в Москве и Московской области

Не менее важна и подготовка электродов. Их, перед началом работы, прокаливают в печи при температуре 380 — 400˚C в течение двух часов. Для продолжительного хранения электроды кладут в специальный пенал, в котором поддерживается температура на уровне 80˚С. Контейнер для этой цели можно изготовить самостоятельно из трубы ППУ. Когда нет возможности длительного прокаливания, электроды сушат горелкой в течение полутора минут слабым пламенем. Такой метод запрещен правилами, но в аварийной ситуации выбирать не приходится. Поскольку покрытие электродов быстро высыхает и опять набирает влагу, сушить более двух штук одновременно не следует.

Стыковка труб

Услуги сантехника в Москве и Московской области

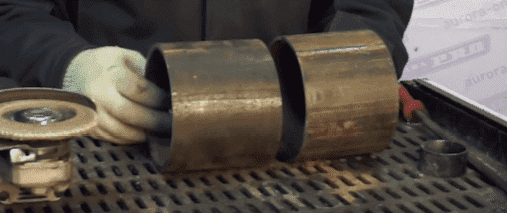

Этот этап очень важный, выполняйте его предельно внимательно. От правильности сборки полностью будет зависеть успех сварного соединения.

По правилам необходимо состыковать трубу и прихватить ее. Делать это нужно так, чтобы был соответственный зазор для полного провара, не было смещения. Так же хотелось бы отметить, что трубы бывают с эксентриситетом (не совсем круглые). По правилам допускается 1 мм, но все-равно это много и в корне шва могут быть не сплавления из-за смещения и эллиптичности труб.

Для стыковки труб берут ровный уголок или швеллер, на который их укладывают и выставляют зазор, который может быть примерно от 2 до 3 мм. Обычно его обеспечивают диаметром электрода, который просто вставляется в стык между двумя трубами. Если вы варите электродом 2,5 мм. то, соответственно, и зазор будет столько же.

При толщине стенок от 10 мм величина зазора выставляется 3 мм. При стыковке также нужно учитывать погрешность, которая возникает при прихватке из-за нагрева металла в ее точках. Возникающие термические напряжения стягивают трубы, поэтому зазор увеличивают на несколько десятых долей миллиметра.

Для более надежной стыковки так же можно применить магниты. Их можно закрепить с двух сторон.

Настройка режима сварочного аппарата

Услуги сантехника в Москве и Московской области

Для сварки трубы под просвет рекомендуется использовать сварочный аппарат постоянного тока. Работа проводится в режиме прямой полярности, когда электрод подключен к плюсу, а труба к минусу. Величина сварочного тока устанавливается в зависимости от толщины стенок трубы и диаметра электродов. Точное его значение в каждом случае подбирается опытным путем. Однако независимо от размера труб создание корня сварного шва проводится электродами диаметром 2,5 мм при минимально возможном токе. Попытки использования тройки для ускорения процесса кончаются плачевно.

Оптимальную величину сварочного тока подбирают на какой-либо металлической поверхности. Для начала выставляется 50 — 60 ампер. Если при опробовании дуга стабильна, нужно без усилия коснуться поверхности расплавленного металла кончиком электрода — он не должен прилипать. Сбавляя ток, подбирается его максимально малое значение, при котором дуга горит стабильно.

Наплавка прихваток

Услуги сантехника в Москве и Московской области

Для сварки трубы диаметром 133 мм и толщиной стенки 4 понадобится ориентировочный ток 50А, в процессе работы его можно корректировать. Прихватка ставится сначала с одной стороны трубы, потом, соответственно, напротив. Если это необходимо, корректируется зазор между трубами. Третья прихватка ставится на 90˚ от первой, а четвертая напротив третьей.

Обработка прихваток

Услуги сантехника в Москве и Московской области

После постановки прихваток необходимо их хорошо зачистить. В их начале и конце необходимо сделать запилы, чтобы устранить возможные дефекты (несплавления и поры).

Корень шва

Услуги сантехника в Москве и Московской области
Схема сварки труб «на просвет»: 1 - Корень шва; 2 - Заполняющий шов; 3 - Облицовочный шов

Сварку удобней проводить, если прихваченные трубы будут находиться в полупотолочном положении. Это обеспечит свободный доступ к стыку. На нижней части соединения наносится отметка. Отступив от нее 1 — 3 см начинают сварку корня шва под просвет. Дуга зажигается на фаске или ее внешнем краю, но не на поверхности трубы. На потолочной части стыка кончик электрода находится в зазоре с постепенным движением вверх. Для формирования обратного валика дуга должна гореть внутри трубы.

При движении электрода без поперечных отклонений нужно следить, чтобы оплавлялись обе кромки. Если плавится только одна сторона, следует остановиться и повторить проход. Горение дуги снаружи означает, что стык стянулся. Его можно прорезать большим током, но предпочтительней аккуратно расширить болгаркой. Если наплавляемый корневой шов провисает, значит, завышен сварочный ток или электрод движется медленно.

Если представить торец трубы в виде циферблата часов, то при выходе на 40 минут электрод начинают раскачивать на половину диаметра между кромками. В результате образуется технологическое окно, через которое можно следить за формированием внутреннего валика. При сварке тонкостенных труб небольшого диаметра оно только намечается, но не стоит проплавлять на этом месте сквозную дыру. Электрод продвигается без колебательных движений, меняется только положение держака, чтобы обеспечить стабильность дуги при минимальном токе.

После выхода на 50 минут держатель отклоняется от себя, чтобы дуга горела на краю валика. Продавливать электрод внутрь трубы как на потолке не надо, так как могут получиться прожоги. Чтобы внутренний валик получился ровным, прихватка при подходе к ней шва срезается, края развальцовываются. С готового корня сбивается шлак, металл зачищается до блеска металлической щеткой.

Заполнение

Услуги сантехника в Москве и Московской области

Заполнение выемки, образовавшейся после проведения предыдущей операции, выполняется короткой дугой. Для плавления кромок электрод ведется по краям сварочной ванны. При работе нужно следить за появлением стартовых пор, которые образуются при розжиге дуги во время сварки на ветру. Их зашлифовывают под нуль болгаркой. Опытные сварщики накладывают дополнительный шов сверху и снизу стыка, не касаясь вертикали.

Облицовка

Услуги сантехника в Москве и Московской области

В заключение на зачищенное заполнение накладывается облицовочный шов. Его выполняют равномерными по амплитуде колебательными движениями без резких рывков, следя за тем, чтобы дуга не выходила за пределы сварочной ванны. Чтобы шов не проваливался посередине, электрод на краткие мгновения задерживается на кромках. Если он получается излишне чешуйчатым, добавляется сварочный ток. После завершения сварки со шва удаляется шлак, утолщения, образовавшиеся в местах розжига дуги, зашлифовываются. Поверхность возле стыка очищается только металлической щеткой.

Ошибки и дефекты

В процессе сварки у начинающего сварщика могут появиться некоторые дефекты. Сварка на просвет не должна их содержать. Поэтому стоит рассмотреть причины появления недочетов.

Самая большая ошибка, которая возможна при сварке – это непровар. Если он имеет место быть, то это говорит об очень низкой подготовке сварщика (а точнее об ее отсутствии). Таких сварщиков не допускают для работы с трубами вообще (на любом объекте). Однако это не повод опускать руки – надо тренироваться.

Весь остальной брак (провисы, неаккуратные швы и т.д.) связан с несоблюдением технологии и техники сварочных работ, описанных в данном материале. Чтобы не ошибаться в будущем, необходимо четкое соблюдение следующих правил:

  • Сварочные работы должны производиться только на короткой дуге.
  • Варить следует не отрывая электрода.
  • Тщательно подбирать ток.
  • Разделывать трубу следует правильно.
  • Необходимо тщательно осуществлять зачистку поверхностей.
  • Следует правильно прокаливать электроды.
  • При сварке следует тщательно прикрывать место работы от ветра и дождя/снега.
  • Использовать только качественные сварочные аппараты и электроды.

При освоении этого вида сварки главное научиться наплавлять корень шва. Для тренировки можно взять две металлические пластины толщиной 10 мм и прихватить с зазором, не забывая о подготовке стыка. Закрепляя их под разными углами, отрабатывают навыки сварки на просвет по горизонтали, вертикали, потолке.

В случае, если с первого раза не получилось правильно сварить трубы (а с первого раза вряд ли у всех получится), не стоит расстраиваться – необходимо учиться.

Видео

В сюжете - Сварка корня шва под просвет подробно

В сюжете - Какие ошибки возникают при сварке корневого шва в вертикальном положении

В сюжете - Этап сваривания труб «на просвет»

В сюжете - Устраняем прожёг при сварке труб

В продолжение темы посмотрите также наш обзор Как сварить трубы разного диаметра — лепестковый переход
