Переходы — это соединительные части трубопровода, обеспечивающие постепенное уменьшение/увеличение диаметра труб. Деталь применяют во всех отраслях промышленности при укладке трубопроводных систем. С ее помощью обеспечивают плавное изменение сечения трубопровода. В статье мастер сантехник расскажет, чем отличается переход концентрический от эксцентрического.

Виды переходов

Стальные переходы – это части трубопроводов, используемые для плавной смены диаметра труб. Их производство осуществляется в соответствии с ГОСТ 17378-83 из стали марок 09г2с, 12х18н10т, 10Г2 и пр. Применяемая марка стали напрямую влияет на стойкость к коррозии, твердость, жаропрочность, процессы окисления, а также восприимчивость к температурным изменениям.

Элементы востребованы для установки на насосных станциях для сужения входной трубы и ее соответствия фланцу всасывающей стороны. Применяются также в нефтяной, энергетической, химической и газовой промышленных отраслях.

По способу изготовления изделия делятся на:

Сварные. Сварные переходы изготавливаются двумя методами: путем сварки двух готовых частей перехода и путем вальцевания и сваривания краев вырезанного листа на специальном оборудовании.
Штампованные. Бесшовные штампованные переходы изготавливают способом штамповки из трубы — часть изделия необходимого диаметра и длины отрезают, нагревают и, путем прессовки, получают конечную трубодеталь. Данный вид обладает сравнительно небольшим весом и малыми габаритами, отсутствуют сварные швы.
Точеные. Точеные переходы изготавливаются методом проточки изделия из поковки. Прямоугольная металлическая заготовка проходит механическую обработку на станке, из чего получается переход.
Штампосварные. Штампосварные переходы получают путем сварки двух штампованных изделий, сделанных путем прессовки из листа металла.

По форме переходы делятся на эксцентрические и концентрические.

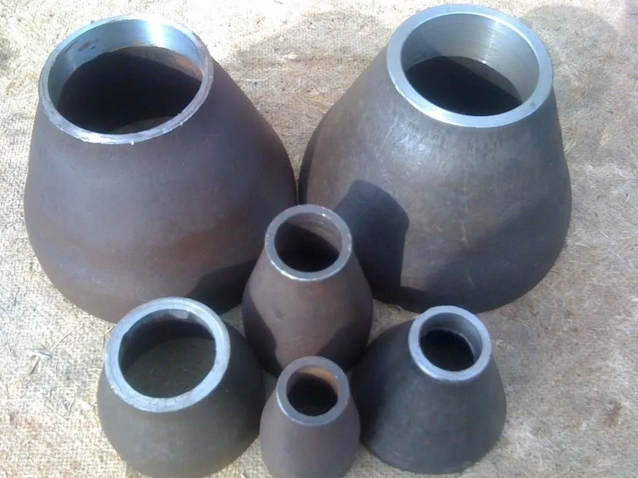

Концентрический тип

Это переходы, которые используются для соединения по центральной оси симметрии трубопровода в форме усеченного конуса. Данный тип элементов трубопровода устанавливается на вертикальных участках труб с подвесными опорами. Создается методом электрошлакового центробежного литья или штамповки.

Преимущества:

Простота производства.
Низкая цена изделия.
Естественное сужение прохода трубопровода.
Широкая область применения.
Наибольшая проходимость для смешанных сред.
Бесшовные переходы данного типа обладают повышенной коррозиестойкостью.
Повышенное сопротивление для механического напряжения.

Эксцентрический тип

Это переходы, которые получили свое применение для соединения труб по нижней образующей линии, форма этих переходов напоминает прямоугольную трапецию, обладает смещенными центрами отверстий. Такое строение используется для соединения горизонтально расположенных труб. Данный тип переходов не позволяет застояться транспортируемому веществу, а также при техническом обслуживании освобождение от продуктов не вызывает сложностей. Так как эксцентрические переходы испытывают большие нагрузки (давление, температурные перепады), к производству предъявляются высокие критерии надежности изделий, а также прочности материалов, проводятся различные испытания перед выпуском продукции.

Преимущества:

Так как занимаемое пространство меньше, чем у концентрического типа, общая компактность трубопровода значительно больше.
Снижение шума и вибраций.
Защита от запуска волнового возмущения.
Уменьшение сопротивления потоку и турбулентности.

В чем разница

Концентрические разновидности предназначены для вертикальных трубопроводов, где нет возможности для концентрации паров или воздуха. Эксцентрические – для горизонтальных плоскостей, в которых могут скапливаться пары, газы.

Выбор зависит от особенностей трубопровода, условий эксплуатации. Концентрические конструкции применяют чаще, так как они дешевле. В нефтяной и химической промышленности благодаря большей износостойкости востребованы эксцентрические детали.
