Несмотря на то, что расширительный бак – это вспомогательный элемент системы отопления, без него ее эффективное функционирование невозможно. При этом одним из его наиболее важных параметров является давление. В статье мастер сантехник расскажет, какое давление должно быть в расширительном бачке системы отопления закрытого типа.

Виды и устройство

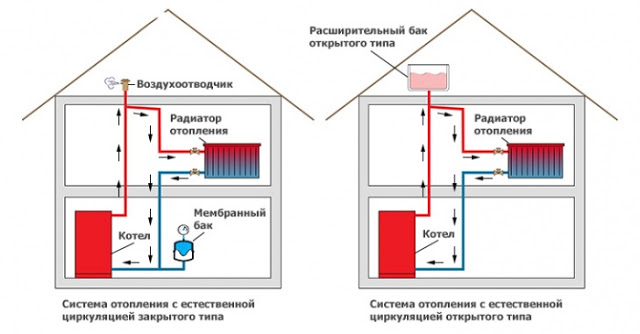

Существуют два вида отопительных систем закрытого и открытого типа. В открытой системе циркуляция воды происходит естественным образом. Это значит, что дополнительных устройств для создания давления воды не предусмотрено. Расширительные бачки для данной системы отопления используются без верхней крышки. Контур крепления у таких емкостей сверху. Для того, чтобы в системе трубопровода не скапливался воздух, мешающий нормальному функционированию теплоносителя, необходимо постоянно следить за уровнем воды в расширительном бачке.

Еще один вид отопительной системы – система закрытого типа. Еще ее называют автономной отопительной системой. Главное отличие в том, что давление в расширительном бачке отопления закрытого типа создается за счет насоса. Поэтому в качестве теплоносителя иногда используют антифриз для исключения перемерзания труб в зимнее время в случае, например, отключения электричества или газа. Данная система полностью герметична, поэтому в контуре устанавливается полностью закрытый расширительный бачок.

Мембранный расширительный бак для системы отопления закрытого типа

Мембранный расширительный бак предназначен для компенсации температурного расширения теплоносителя и поддержания необходимого давления в закрытых системах отопления.

Жидкости, которые используются в системах отопления, при нагревании, за счет теплового расширения, увеличивают свой объем. Например, объем воды при нагревании до 90 °С увеличивается на 3,55%. Если в качестве теплоносителя в системе отопления применяют антифриз на основе Пропиленгликоля, то объем жидкости увеличивается еще более.

В закрытой системе отопления без расширительного бака даже незначительное повышение температуры приведет к резкому росту давления и срабатыванию предохранительного клапана. Избыточная часть теплоносителя через клапан выльется наружу.

Мембранный расширительный бак для отопления представляет собой сосуд, разделенный на две части подвижной мембраной. Одна часть сосуда соединена с системой отопления и заполнена теплоносителем. В другую часть сосуда закачивается воздух под определенным давлением.

При изменении объема жидкости в системе отопления, мембрана в баке перемещается в ту или другую сторону. В результате объем, занимаемый жидкостью в баке, тоже меняется. Сжатый воздух по другую сторону мембраны действует как пружина, поддерживая рабочее давление теплоносителя и не допуская срабатывания предохранительного клапана.

Эксплуатационные ограничения и требования безопасности

В зависимости от конструкции расширительного бака и применяемых материалов производители накладывают определенные ограничения на их использование в системах отопления.

Как правило, производители предъявляют определенные требования к составу и коррозионным свойствам жидкости — теплоносителю в системе отопления. Например, ограничивают содержание этиленгликоля в растворе антифриза.

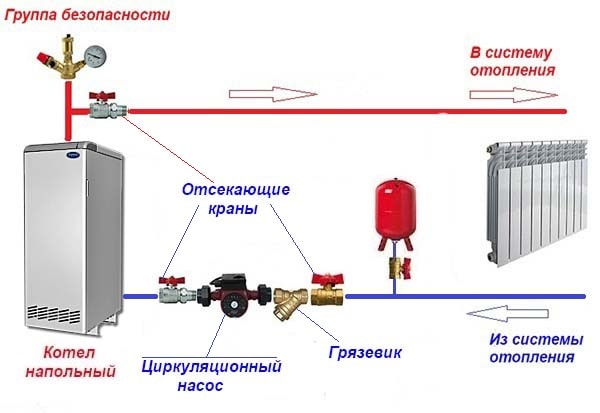

Запрещается использование расширительного бака при давлениях, превышающих допустимые величины, указанные в технической документации производителя. В месте присоединения расширительного бака к системе отопления, обязательно требуется установка группы безопасности, которая контролирует и ограничивает давление в баке.

В системах отопления частных домов и автономного отопления квартир используют баки и другое отопительное оборудование с рабочим давлением не менее 3 бар.

Установка, монтаж и подключение расширительного бака

Расширительный бак устанавливают в отапливаемом помещении. Бак размещают в месте, легко доступном для обслуживания. Монтаж производят так, чтобы имелся доступ к воздушному ниппелю, фланцу и присоединительной арматуре.

Рекомендуется расширительный бак устанавливать вертикально, присоединительным патрубком вниз, а воздушным ниппелем вверх.

Расширительные баки небольшого размера обычно крепятся к стене с помощью кронштейна. Детали крепления, как правило, в комплект изделия не входят и заказываются отдельно. Баки большого размера устанавливают на пол, на ножках.

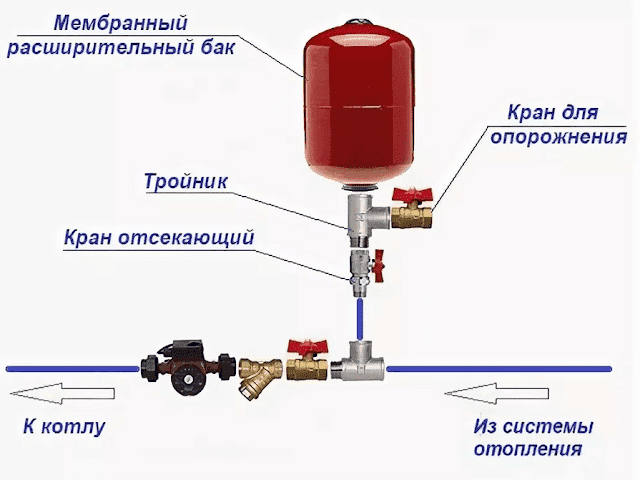

Расширительный бак подключают к обратному трубопроводу отопительной системы со стороны всасывания циркуляционного насоса.

В месте подключения, на линии к баку необходимо устанавливать запорную арматуру, защищенную от случайного закрывания. Кроме того, следует установить сливной (дренажный) кран для опорожнения бака. Производители баков обычно предлагают специальную присоединительную запорно — дренажную арматуру для своих изделий. Такие комплекты необходимо заказывать отдельно.

Для присоединения бака к обратному трубопроводу следует использовать трубы с внутренним диаметром, равным диаметру присоединительного патрубка бака.

Расширительный бак соединяют с системой отопления после промывки системы.

Мембранные расширительные баки иногда встраивают в котлы. Например, двухконтурные газовые котлы, как правило, уже имеют встроенный расширительный бак определенной емкости. Если объем встроенного расширительного бака оказался мал для отопительной системы, то необходимо установить новый бак снаружи перед котлом на обратном трубопроводе. Объем нового бака выбирают как обычно, без учета емкости встроенного бака.

Настройка давления в расширительном баке

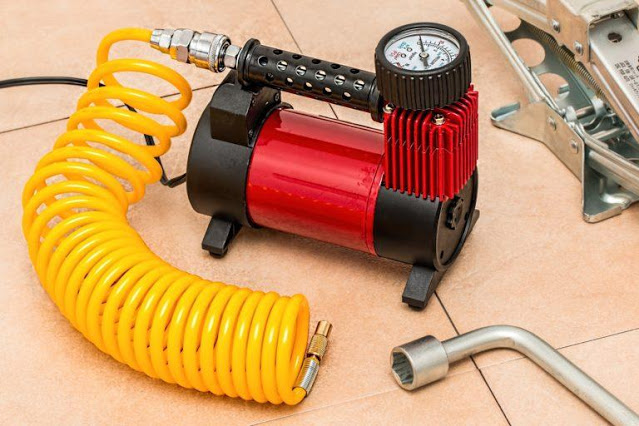

Перед вводом в эксплуатацию системы отопления, до заполнения бака теплоносителем, в расширительный бак через воздушный клапан — ниппель автомобильным насосом закачивают воздух. Величину давления воздуха контролируют автомобильным же манометром, встроенным в насос или отдельным прибором. Многие производители продают расширительные баки уже заполненные воздухом или азотом до определенного давления, указанного в техдокументации. В любом случае необходимо проверить достаточность начального давления воздуха в баке.

Начальное давление в воздушной камере расширительного бака — Ро:

Po > Pст + 0,2 бар

Где Рст — статическое давление системы отопления в месте установки бака — равно высоте столба воды от точки подсоединения расширительного бака до верхней точки системы отопления (высота столба 10 м = 1 бар).

Начальное давление в воздушной камере обязательно проверяют и регулируют при отсутствии в баке жидкости — открыть присоединительный штуцер и вылить остатки теплоносителя из бака. Встроенные в котел расширительные баки тоже освобождают от жидкости.

В системе отопления частного дома удобно устанавливать расширительный бак с заводским наполнением воздушной камеры воздухом или азотом давлением Ро = 0,75 — 1,5 бар. Такую величину выставленного на заводе давления можно оставить без изменения, даже если она будет значительно больше рассчитанной по формуле Ро. В большинстве случаев такого давления для систем отопления частного дома или квартиры вполне достаточно.

Встроенные в котел расширительные баки обычно уже заполнены воздухом или азотом до давления, указанного в инструкции к котлу. Перед установкой котла необходимо проверить давление воздуха в расширительном баке и, при необходимости, отрегулировать — закачать или спустить воздух.

Превышение начального давления над статическим минимум на 0,2 бар. необходимо для создания в системе давления, при котором снижается риск образования вакуума, парообразования и кавитации.

На следующем этапе бак присоединяется к системе отопления. Затем открывается вентиль подпитки и система отопления и бак заполняются теплоносителем с начальным давлением подпитки — Рнач.

Рнач > или = Ро + 0,3 бар

Например, если Ро = 1 бар, то Рнач >= 1,3 бар.

Ро — начальное давление в воздушной камере расширительного бака.

Часто производители котлов, например газовых, указывают в технической документации рекомендуемое начальное давление подпитки теплоносителя в системе. В инструкции также указывают минимальное давление теплоносителя, ниже которого котел просто не будет включаться в работу. В этом случае заполняют систему с начальным давлением, указанным в инструкции к котлу.

Далее, включаем котел и разогреваем систему отопления до максимальной рабочей температуры (например, 75 °С). При нагревании из воды выделяется растворенный в ней воздух. Удаляем воздух из системы отопления. Следим за показаниями манометра и фиксируем величину давления в системе с расширившейся водой — Ррасш.

В заключении отключаем циркуляционный насос и снова включаем подпитку и доводим давление в системе при максимальной температуре теплоносителя до конечного — Ркон:

Ркон < или = Ркл — 0,5 бар

Где Ркл — давление открытия предохранительного клапана системы отопления.

Например, если Ркл = 3 бар, то давление в системе доводим до Ркон <= 2,5 бар при температуре теплоносителя 75 °С.

Описанная выше методика настройки давления расширительного бака позволяет поднять до максимума эффективный полезный объем расширительного бака. Бак будет способен принять в себя наибольшее количество воды, и затем вновь отдать её системе. Это бывает полезно в случае, например, небольших протечек в системе. Бак сможет отдавать воду в систему длительное время — давление в системе будет снижаться с меньшей скоростью. Работоспособность системы отопления будет сохраняться более продолжительное время. Или, в результате охлаждения теплоносителя, давление в системе может снизиться ниже минимального, необходимого для включения котла. В этом случае автоматика не сможет запустить отопление в работу. При настройке давления по указанной выше методике риск такого развития событий снижается до минимума.

Причины падения давления

Несмотря на то, что давление в бачке должно иметь постоянную величину, оно нередко падает при эксплуатации отопительной системы.

Есть ряд причин, почему понижается давление:

Протечка теплоносителя. Такие проблемы обычно появляются в отопительных системах, функционирующих на антифризе, который способен проникнуть даже в мелкие трещинки. В итоге возникают протечки. Их следует устранить до того, как накачать расширительный бак в системе отопления воздухом.
Снижение давления в котле. В случае его значительного падения следует обратиться к мастерам. Если давление понизилось не критично и выровнялось после запуска системы, то ею можно пользоваться, поскольку подобные сбои ей не могут причинить вред.

Как измерить и отрегулировать давление в расширительном бачке

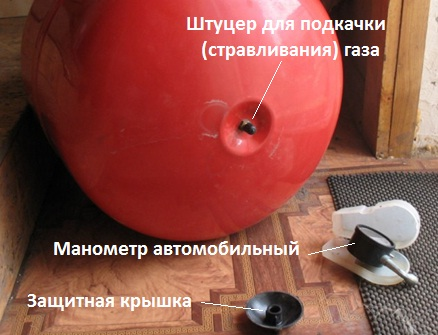

Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.

На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см2. Перевести легко:

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

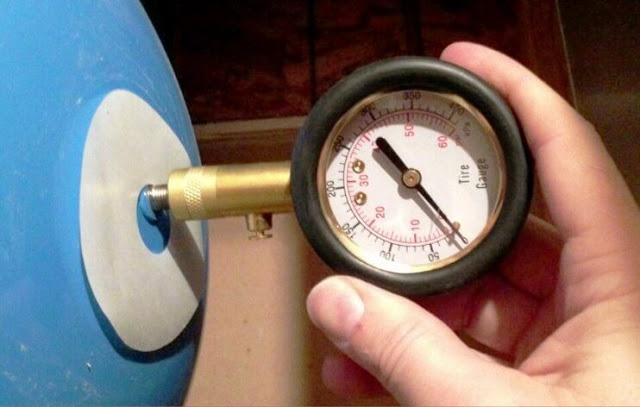

Измерение давления автомобильным манометром:

Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
Открутить колпачок ниппеля и подсоединить к нему насос;
Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.
