В каждой семье стараются экономить и сокращать затратную часть бюджета на коммунальные услуги. Для этого гораздо разумнее идти не по пути глобального сокращения потребления ресурсов, а контролировать их расход с помощью качественных приборов учёта. Незаменимыми помощниками в этом деле становятся счетчики на канализацию сточных вод. В статье мастер сантехник расскажет, что они из себя представляют.
При расчёте объёма стоков их количество приравнивают к кубометрам потреблённой воды. Теоретически считается, что сколько жидкости поступило в дом, столько и уходит.
Постановление правительства РФ №776 от 04.09.13 обязало домовладельцев и предпринимателей ввести контроль над учётом сточных вод. В конечном итоге мероприятие должно привести к рациональному подходу в использовании природных ресурсов и снижению платы за водопользование.
По умолчанию, объём стоков принимается равным количеству кубометров горячей и холодной воды, определённому по счётчикам или по принятым нормам. Как показывают исследования, реальное потребление больше. Домовладельцы могут использовать воду на хозяйственные нужды: полив цветников, уход за животными.
Счетчик на канализацию определит действительное количество стоков, поступающих в систему водоотведения.
Устройство счетчика для сточной воды
Расходомером для стоков называют специальный прибор учёта, который устанавливается на канализационный трубопровод. Счетчик для установки на канализацию — это сложный механизм с элементами электроники, рассчитанный на работу в агрессивной среде. Точность и надёжность проводимых измерений с такими приборами гарантируется производителем.

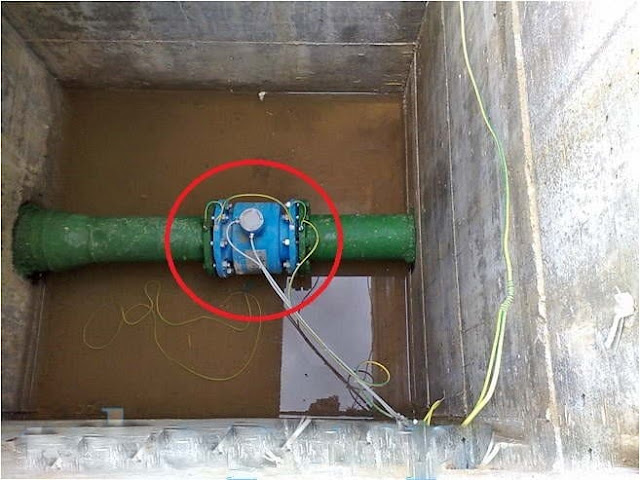

Монтаж прибора для учета стоков производят непосредственно в коллекторе на открытом или закрытом его участке.
Согласно принципу работы приборы-расходомеры стоков делят на два вида:
- Приборы для учета стоков путем измерения уровня потока воды в трубопроводе;
- Приборы для учета и уровня, и скорости потока.
В первом случае счетчик используется для безнапорного коллектора. То есть в тех случаях, когда канализационные стоки движутся по уклонной трубе самотёком под воздействием гравитации. Приборы второго типа используют в напорных системах, где ток канализационной воды обеспечивает специальный насос.
Виды расходомеров для сточной воды
Современный рынок сантехнического оборудования предлагает пользователям ряд счетчиков на канализацию.
Ультразвуковые
Такие счетчики имеют специальный датчик, который измеряет глубину потока и передаёт данные по проводной или беспроводной связи, а также при помощи специального модема. Установка такого прибора учёта не требует проведения сложных технических работ. Ультразвуковой ПУ для стоков имеет защиту от различных помех и перегрева. Чаще всего такие приборы устанавливают в безнапорном (самотёчном) коллекторе.
Преимущества ультразвукового расходомера:
- Возможность измерения данных в трубопроводе разного диаметра (в том числе и самого большого до 350 мм);
- Возможность работы ультразвукового прибора учета как от сети, так и от аккумуляторов;
- Большая память механизма;
- Минимальный процент погрешности при даче показаний;
- Длительный срок службы.
Однако у ультразвукового аппарата есть и недостатки:
- Сложность в техническом обслуживании. Особенно если ультразвуковой прибор учета устанавливается методом вреза.
- Необходимость очистки датчика во время эксплуатации счетчика.
Электромагнитные
Принцип действия таких устройств напоминает работу крыльчатого счетчика на воду. Здесь стоки проходят непосредственно через механизм, вынуждая магнитное поле работать и выводить данные на табло.
Преимущества:
- Установка и техническое обслуживание приборов учёта достаточно просты;
- Устойчивость механизма к сильным вибрациям позволяет устанавливать его в трубопроводе вблизи сложных промышленных или жд объектов;
- Высокая точность показаний;
- Длительный срок службы.
Из недостатков можно отметить следующие:
- Наличие неточности в показаниях, если рядом имеется электромагнитная помеха;
- Существенные различия в цене устройства в зависимости от диаметра расходомера;
- Возможная погрешность в работе от 0,25% до 2%.
Электромагнитные счётчики используются в напорных и безнапорных трубопроводах. Однако есть ограничение: жидкость, которая проходит через прибор, должна проводить ток.
Рычажково-маятниковый
Глубина стоков в канализационной системе прибором с рычажково-маятниковым механизмом будет измеряться с использованием датчика-поплавка. Скоростные характеристики стока вычислит особым образом сконструированная лопасть.
Рычаг изменяет своё местонахождение в зависимости от объёма проходимых стоков. Устанавливают его на закрытых трубопроводах и на открытых канализационных системах.
Плюсы:
- Простой механизм.
- Недорогая установка и обслуживание.
- Возможен монтаж в безнапорных и напорных системах.
Минусы:
- Не высокая точность показаний.
- Ненадёжный механизм, который может выйти из строя.
Как выбрать
Чтобы правильно выбрать расходомер для сточных вод, необходимо отталкиваться от особенностей объекта и территории, на которой будет устанавливаться прибор:
- Напорный или безнапорный тип канализации;
- Какова протяжённость прямолинейного отрезка системы;
- В каком диапазоне держится расход;
- Крайние границы температурного режима;
- Максимальный диапазон давления в сети;
- Тип стоков;
- Сечение трубопровода;
- Возможности перепада диаметра трубы;
- Из какого материала выполнен трубопровод (металл, пластик).
Моделей очень много, и прежде чем приобрести расходомер, надо прочитать инструкцию по его эксплуатации, выяснить технические параметры и соотнести их с реальными условиями установки.
В безнапорных системах все виды водомеров показывают хорошую эффективность. Для напорных линий предпочтительно приобретать электромагнитные приборы, которые лучше справляются с нагрузками.
Требования к монтажу
Для установки прибора учёта сточных вод лучше приглашать специалистов из соответствующих служб. Самостоятельная установка приводит к неточности показаний, выходу из строя счётчика, возможности производить им замеры.
Дополнительно к монтажным работам необходимо его постановка на учёт. Главное условие для этого — присутствие представителей управляющей компании.
Требования, которые необходимо соблюдать при монтаже:
- Рабочий диаметр расходомера должен точно подходить к сечению трубы. Внутренний объём прибора должен полностью заполняться стоками. Чтобы выполнять эти условия, надо подбирать правильно размеры.
- Показания счётчика покажут правильные данные только при установке его горизонтально на проходном участке. Допустим угол наклона не более 25°.
- В напорных системах устанавливают приборы учёта в самых верхних или нижних точках.
- Самотечные линии оборудуют приборами учёта на нижних отрезках системы.
- Приборы должны быть укомплектованы крепежами и деталями для их соединения.
От неукоснительного соблюдения этих требований по монтажу зависит точность показаний и долговечность прибора.
Возможные неточности в подсчетах водоотведения
Сомнительные данные приборы учёта могут выдавать по разным причинам. Они могут быть как завышенными, так и заниженными. В первом случае это крайне невыгодно самому собственнику счётчика. Во втором случае компания потребует произвести проверку.
Искажения в показаниях могут происходить по следующим причинам:
- В результате подпора жидкости в трубе;
- В трубопроводе появились засоры.
Чтобы исключить эти причины, необходимо тщательно осмотреть и при необходимости, вычистить коллектор. Обычная грязь на корпусе расходомера тоже может стать причиной неправильных показаний.
Причины, из-за которых могут возникнуть подпоры:
- Препятствия впереди жидкости, которая не дает ей продвигаться дальше по трубопроводу;
- Мусор, различные предметы, которыми забит коллектор
- большой наклон трубы;
- Коллектор неправильно врезан в магистральный трубопровод.
Неточности могут возникнуть из-за изменения сечения труб на разных участках. Это может произойти из-за заиливания по следующим причинам:
- Уклон безнапорной трубы очень малый;
- В жидкости скопилось большое количество песка и различных взвешенных частиц;
- Стенки трубы разрушились и туда попали грунтовые воды, земля, камни.
Участки, которые сильно заиленные, потребуется тщательно прочистить. Не всегда это легко сделать.
Иногда приходится проводить обследование больших участков канализационных систем. Специалисты могут быстро и точно определить причину заиливания и засоров.
При любых подозрениях на то, что счётчик начал показывать неправильно, надо провести прочистку канализации.
Ещё лучше — проводить профилактические осмотры, чтобы предотвратить затратные сантехнические работы. В итоге это позволит обеспечить правильную работу прибора и не надо будет платить за завышенные объёмы.
Видео
В сюжете - Обзор счетчика для сточных вод
В сюжете - Пример объекта, на котором компания МосДез установила двухканальный счетчик на канализацию для напорных стоков
Заключение
Если обнаружены заилившиеся участки в трубопроводе канализации, необходимо найти причину. Иначе следующим шагом станут неправильные показания приборов учёта.
Монтировать расходомеры надо правильно, с учётом всех требований. Правильная установка счётчика поможет значительно сократить расходы по оплате за водоотведение.
Особенно это актуально для частных домовладений, где некорректно вычислять расход сточных вод по водопотреблению. В многоквартирных домах есть смысл установки счетчиков, чтобы снизить коммунальные платежи. Этим должна заниматься управляющая компания.
