Электролобзик – по сути универсальный инструмент, позволяющий выполнять прямые и фигурные резы самых разнообразных материалов – от мягкой древесины до стали и стекла. Однако универсален сам инструмент, но не его оснастка: для каждой задачи требуется определенный вид пильного полотна. Чтобы понять, как выбрать пилки для электролобзика в каждом конкретном случае, следует разобраться, какими критериями пользоваться при выборе, чем одни полотна отличаются от других и как догадаться об этом по их маркировке.

Придя в магазин и взглянув на прилавок с пилками для лобзика, вы обнаружите, что все они очень разные. Они отличаются не только длиной, шириной и толщиной полотна, но и размером зубьев, геометрией режущей кромки и видом хвостовой части. В статье мастер сантехник расскажет, какие бывают виды пилок для электролобзика, их особенности и параметры подбора.

Почему важно правильно подбирать пильные полотна

Лишь при правильном выборе рабочих насадок можно достичь высокой эффективности, производительности и качества выполняемых работ. Электролобзик является многофункциональным режущим инструментом, который предназначен для пиления листовых материалов — дерево, металл, керамика, пластик и другое. Для работы с этими материалами в зажим лобзика устанавливаются соответствующие полотна.

Полотно является расходным материалом, однако именно от правильности выбора пилки для лобзика зависит сам процесс и получение конечного результата работы инструментом. Чтобы повысить производительность и качество работ, следует для каждого вида материала выбирать соответствующие пилки для лобзика. Количество выпускаемых пилок сегодня достаточно большое, и поэтому часто возникает много вопросов, какие полотна лучшие, и что купить. В этом разобраться поможет данный материал.

По каким параметрам классифицируются полотна

Полотно для лобзика — это как сверло для дрели. При выборе нужно учитывать ряд главных критериев. Эти критерии зависят от классификации пильных полотен для эл. лобзиков. Классификация имеет следующий вид:

Тип хвостовика;
Материал, из которого изготовлена насадка;
Форма зубьев;
Длина;
Ширина насадки;
Шаг зубьев;
Толщина пилки.

По всем этим параметрам и различаются лобзиковые полотна. Что такое лобзиковое полотно для электроинструмента, и чем они отличаются от ручного лобзика, понятно. Более подробно со всеми типами пилок по их классификации разберемся далее.

Типы хвостовиков полотен для электролобзиков

Первоначально уделим внимание конструкции хвостовиков на полотнах. Если вы пользуетесь одним инструментом, то наверняка не знаете о том, что устройства пилкодержателей бывают разными. Это зависит от производителя инструмента. По конструкции хвостовиков насадки бывают таких форм:

Т-образный хвостовик

Часто его называют «бошевским», поскольку именно эта компания разработала пилки с таким типом хвостовика. Поскольку BOSCH является лидером на рынке электролобзиков и оснастки для них, да и другие гиганты отрасли стараются переходить на этот стандарт, неудивительно, что пилки с Т-образным хвостовиком на данный момент являются самыми распространенными. Т-хвостовик подходит к большинству современных лобзиков – Bosch, Makita, Metabo, Hitachi, Skil, AEG, DeWalt, Sparky, «Интерскол» и др.

U-образный хвостовик

Вторая по популярности разновидность хвостовика, американский стандарт. Это универсальный хвостовик для старых моделей электролобзиков Skil, DeWalt, Wolf, Ryobi, Stayer, Black&Decker и др. Подходят такие пилки на все лобзики с колодочным и винтовым зажимами.

Хвостовик Makita

Пилки с таким хвостовиком совместимы только со старыми моделями лобзиков Makita.

Хвостовик Bosch

Отличается от Т-образного хвостовика только наличием второго упора. Такие пилки подходят исключительно для старых моделей Bosch.

Г-образный хвостовик

Г-образный — это еще одна разновидность крепления, которая используется на лобзиках фирмы Peugeot.

Сегодня встречаются исключительно два первых типа хвостовиков на пилках для лобзиков. Чтобы узнать, какое нужно полотно для инструмента, следует посмотреть инструкцию или техническое описание в интернете для соответствующей марки и модели инструмента. Еще уточнить тип держателя можно путем его разборки.

Если на вашем инструменте редкостная конструкция пилкодержателя, для которой невозможно найти полотна, то исправить это можно путем замены штока.

Из каких материалов изготавливаются полотна для лобзиков

В зависимости от того, для распиливания каких материалов предназначена насадка, производители их изготавливают из таких стальных сплавов:

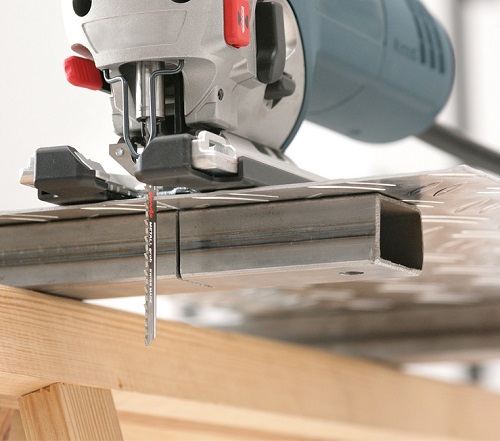

Для пиления металла

Полотна по металлу для лобзиков изготавливаются из специальной быстрорежущей стали марки HSS. Зубья на таких полотнах мелкие, и их размер зависит от степени твердости. Чем тверже металл изготовления насадки, тем меньше зубья.

Еще пилки для резки металла изготавливаются с применением двух видов сплавов марки HSS (high speed steel) и HCS (high carbon steel). Такие полотна еще называют биметаллическими или Bi-Metal, и предназначаются они для фигурного распиливания листовых материалов из стали и дерева.

Для распиливания древесных материалов

Изначально лобзик был создан для работы исключительно с деревом. Современные инструменты научились пилить и металл, и пластик, однако основным их предназначением по-прежнему остается рез древесины и ее производных. Именно поэтому большая часть ассортимента пильных полотен рассчитана на работу именно с этими материалами. «Деревянные» пилки подразделяются на группы по типу работы, для которой они предназначены.

Для изготовления полотен для распила древесных материалов используются стали с содержанием хрома и ванадия, а также с высоким составом углерода.

Хромванадиевые полотна имеют обозначение CV (chrom vanadium), и подходят для работы с ДВП, ДСП, МДФ, фанерой и прочими аналогичными материалами. Если необходимо пилить дерево или пластик, тогда выбираются насадки с обозначением HCS, что означает высоколегированную углеродистую сталь.

Пилки для работ по дереву отличаются большими размерами зубьев и их разводкой. Для распила ДСП, ДВП и пластика лучше выбирать насадки с мелким зубом до 3 мм и маленькой разводкойПолотно по дереву на лобзик

Для ламината

Это специальные полотна, которые отличаются от используемых для пиления древесины. Главное их отличие в том, что они кроме мелкого зуба, имеют обратные звенья. Эти обратные звенья исключают формирование сколов на лицевой стороне, что немаловажно при обработке декоративных материалов.

Полотна для ламината изготавливаются с применением двух типов сталей, посредством чего насадки называются биметаллическими, и имеют обозначение BIM (bi-metal).

Для специфических задач

Пилки, предназначенные для стекла и керамики, изготавливаются из особо прочных сплавов и имеют на своей режущей кромке алмазное напыление или чаще напыление из карбида вольфрама. Если полотно изготовлено из сплава карбида вольфрама, то маркировка содержит обозначение HIM или HM (hard material). Твердость материала достигает отметки в 79 HRC. Если на пилке имеется обозначение DIA, то это означает, что она изготовлена с применением алмазного напыления. Алмазные полотна отличаются дороговизной, и предназначаются для распила керамической плитки и гранита.

Использовать электролобзик для резки керамической плитки или стекла имеет смысл, только если вам необходимо выпиливать фигурные элементы; для прямого реза этих материалов есть другие, более подходящие инструменты.

Гипсокартон и другие стройматериалы, содержащие абразивные частицы гипса, цемента или песка, быстро тупят любые пилки. Исключение составляют предназначенные специально для этих материалов пильные полотна с твердосплавными напайками на режущей кромке.

Пилка, предназначенная для реза картона, резины и прочих мягких материалов, больше похожа на нож. Она «беззуба», а ее режущая кромка выполнена в виде отшлифованных волн.

Универсальные

Универсальные пилки, изготавливаемые, как правило, из быстрорежущей стали, служат для работы с различными материалами – древесиной, пластиком, металлом. Ожидать высокого качества реза при их использовании не стоит.

Какие полотна бывают по форме зубьев

Если внимательно присмотреться к пилкам для лобзиков, можно заметить, что все они различаются величиной разводки зубьев и геометрией пилящей кромки. Чем сильнее разведены зубья, тем шире будет линия реза, благодаря чему повышается скорость работы, правда, ценой снижения качества спила. От способа разводки зависит не только чистота пропила, но и то, для работы с какими материалами можно использовать данную оснастку.

Фрезерованные с классической разводкой

Особенности. У пилок с классической разводкой зубья поочередно отогнуты в разные стороны, как у обычных ручных ножовок. Такая разводка способствует уменьшению нагрева пилки в процессе работы, поскольку полотно почти не испытывает трения в достаточно широком пропиле. Получить аккуратный рез такой пилкой практически нереально, но скорость работы будет высокой.

Назначение. Назначение пильных полотен с фрезерованными зубьями и классической разводкой – быстрый рез древесины твердых и мягких пород, а также пластика и цветных металлов.

Фрезерованные с волнистой разводкой

Особенности. У оснастки с такой разводкой зубья изменяют направление не поочередно, как в предыдущем случае, а группами по несколько штук. При этом у каждого зуба величина отклонения от центральной оси не такая, как у его ближайших соседей – рабочая кромка пильного полотна образует волну.

Назначение. Назначение пилок с волнистой разводкой – чистый рез не только по древесине, но и по ДСП или фанере, а также работа с цветными металлами и пластиком.

Шлифованные с классической разводкой

Особенности. Зубья таких полотен разведены в стороны и проходят процесс шлифовки. Линия реза таких полотен достаточно широкая.

Назначение. Пилки со шлифованными зубьями, разведенными классическим способом, предназначены для быстрого, но относительно чистого распила древесины и ее производных – ДСП, ДВП и т.д.

С конической шлифовкой без разводки

Особенности. Полотна таких пилок не имеют развода зубьев, но их сегменты проходят шлифовку, что обеспечивает тонкую линию реза и ровный распил.

Назначение. Позволяют осуществлять аккуратный распил древесины, ламината, полимерных материалов.

На что виляет ширина полотна для лобзика

Ширина полотна выбирается в зависимости от типа операций, которые предполагается выполнять с помощью электролобзика. Для прямолинейных резов идеальны широкие пилки: их легче вести в заданном направлении, а значит, линия пропила получается ровной.

По ширине полотна выпускаются от 5 до 45 мм.

Производители указывают на упаковке набора полотен не только ширину пилок, но еще и тип реза, для которых они предназначены — прямой, прямолинейный, фигурный.

Шаг зубьев каким он должен быть и что значит

Как и с обычными ручными ножовками или цепями для бензопил, полотна для лобзиков имеют такой важный параметр, как шаг. Шагом называется расстояние между пиковыми точками зубьев. Шаг обозначается маркировкой TPI, после чего идет цифровое значение. Это цифровое обозначение указывает количество зубьев на полотне на расстоянии в 1 дюйм (25,4 мм).

Теперь разберемся, как шаг зубьев влияет на качество и производительность распила. Чем меньше зубьев на 1 дюйм, тем менее аккуратным получается рез. Это актуально для работ с древесиной, поэтому для таких целей используются пилки с TPI от 4 до 7. Для обычных работ используются полотна с TPI от 7 до 9, а чистовой и аккуратный рез получается при наличии не менее 10-13 зубьев на 1 дюйм.

Размер зубьев

Различаются полотна также по размеру зубьев. Этот параметр влияет на скорость распила и качество. Чем больше размер зуба, тем выше скорость распила, однако качество при этом страдает. Пилка с самыми малыми зубьями маркируется буквой А, а все последующий буквы латинского алфавита говорят об увеличенном размере зуба. Для быстрого и при этом грубого распила применяются полотна с размерами зубьев, обозначающиеся буквами B, C, и D. Видео о видах твердосплавных пилок на лобзике ниже.

Толщина полотна

Еще на качество реза влияет такой фактор, как толщина пильной насадки:

Тонкие полотна по толщине обеспечивают ровный и аккуратный распил, однако в процессе пиления они сильно вибрируют, что зависит от твердости обрабатываемого материала. Кроме того, их достоинство в низкой нагрузке на инструмент, а недостаток в невозможности использования для углового пропила;
Толстые пилки обеспечивают ровный перпендикулярный спил, и могут применяться для углового пропиливания материалов. Их недостаток в том, что за счет своего размера они увеличивают нагрузку на двигатель и редуктор инструмента, поэтому применять на маломощных лобзиках их нельзя.

Еще толстые насадки не подойдут для быстрозажимного механизма пилкодержателя, поэтому необходимо выбирать средние и мелкие полотна по толщине.

Какие полотна бывают по длине

Немаловажно учесть еще один параметр — это длина полотен. Для обозначения длин принято четыре указателя:

С цифрой 1 до 75 мм;
С цифрой 2 от 75 до 90 мм и относятся к категории средних;
С цифрой 3 от 90 до 150 мм — длинные;
С цифрой 4 свыше 150 мм — самые длинные, которые предназначены для работы с мощными электролобзиками.

Чем больше длина полотна, тем толще листовой материал можно пилить лобзиком. Выбор полотна по длине должен исходить из такого расчета, что насадка должна быть в 2 раза длиннее, чем толщина распиливаемой заготовки.

Учитывайте, что большая длина оснастки способствует сильной перегрузке двигателя и редуктора электроинструмента, поэтому лобзик должен обладать достаточной мощностью, чтобы иметь возможность использовать его с пилками от 90 мм и более.

Как расшифровать маркировку пилки

Определить предназначение пилки исключительно по ее внешнему виду – задача отнюдь непростая, для этого требуется опыт. Тем, у кого такого опыта недостаточно, рекомендуем ориентироваться в первую очередь на имеющуюся на полотне маркировку, которая и содержит всю необходимую информацию. Единого стандарта маркировки пилок нет, но большинство производителей стараются придерживаться классификации от Bosch.

Первая буква обозначает тип хвостовика, например, T-образный или U-образный. За ней следует цифра, по величине которой можно судить о длине полотна:

1 – короткое (до 75 мм);
2 – стандартное (75-90 мм);
3 – удлиненное (90-150 мм);
7 – длинное (более 150 мм).

Во второй и третьей цифрах зашифровано назначение пилки. Их расшифровкой мы заниматься не будет, поскольку данная информация продублирована на пилках в других, более доступных для понимания и запоминания формах.

После цифр снова буква – она указывает на размер зубьев:

А – мелкие (для реза ламината),
В – средние (для пила дерева, фанеры, ДВП, ДСП и т.д.),
C и D – крупные (для чернового реза).

И, наконец, последняя литера поможет получить дополнительную информацию о пилке:

F – биметаллическое полотно (считается самым прочным и долговечным);
О – узкое полотно (для фигурного реза);
P – толстое полотно (позволяет пилить строго перпендикулярно поверхности);
R – с обратным зубом;
X – с переменным размером зуба (универсальное полотно, подходящее для реза любых материалов).

Назначение пилки можно определить по цвету хвостовика:

Серые — самые популярные. Они используются для обработки древесины;
Синие — служат для работ с металлическими материалами;
Белый — встречаются реже, и означают возможность обработки металлических и деревообрабатывающих материалов;
Красный — используется для распила пластика;
Черный — предназначен для распиливания всех прочих материалов, как керамика, мрамор, гранит.

Предназначение пильного полотна определяется в первую очередь маркой стали, из которой оно изготовлено. Буквенное обозначение марки стали можно найти на шейке пилки, т. е. на границе хвостовика и самого полотна:

CV – хромованадиевая сталь (для дерева и древесных плит),
HCS – высокоуглеродистая сталь (для дерева и древесных плит, а также пластика),
HSS – быстрорежущая сталь (для черных и цветных металлов),
HM – твердый сплав на основе карбида вольфрама (для керамики, стеклопластика и др.)
BM (или BIM, или Bi-Metal) – высокоэластичная комбинация HSS и HCS (профессиональные пилки для дерева и металла).

О предназначении пилки говорят и отметки на самом полотне:

Wood – для мягкой древесины и волокнистых плит;
Hardwood – для твердой древесины и ламинированных панелей;
Inox – для нержавеющей стали;
Alu – для алюминия;
Metal – для жести, металлических профилей и труб;
Fiber&Plaster – для стеклопластика;
Soft-material – для мягких материалов (резина, пенопласт, картон и т.д.);
Acrylic – для поликарбоната и плексигласа.

Иногда на полотне имеется еще надпись, уточняющая вид работы:

basic – стандартные полотна для качественного реза;
speed – пилки для быстрого реза;
clean – полотна для чистого реза (без разводки зубьев);
progressor – универсальные пилки с переменным размером зуба;
flexible – полотна с волнистой разводкой для резки металла;
special – пилки для реза керамики, пластика и других узкоспециальных работ.

Как отличить качественное полотно от подделки

Лобзиковые насадки выпускают разные производители Bosch, Kraftool, Makita, Metabo, Практика и много других. Цена на насадки разных производителей соответственно отличается. Мастера, которые ежедневно сталкиваются с работой лобзиком, знают не только, как выбрать, и какие виды полотен бывают, но еще умеют отличать насадки оригинальные от подделок.

Если считаете, что самый простой способ не попасться на подделку — это покупать дорогие и фирменные расходники, то здесь вы ошибаетесь. Современные недобросовестные производители выпускают довольно хорошие подделки, отличить которые от оригинала достаточно трудно, но вполне реально, если знать некоторые особенности:

Оригинальная насадка имеет четкие и ровные грани в отличие от подделок. Подделки имеют слегка закругленные углы, что говорит об изготовлении расходников из штампованной стали;
Наличие признаков коррозии говорит о ненадлежащем качестве насадки;
Нечеткие надписи, которые имеют искажения и легко стираются, также свидетельствуют о том, что насадка является подделкой;
Качественная и оригинальная продукция продается в специальной упаковке;
Обычно в набор входит пять полотен, но пилки средней и большой длины продаются поштучно.

Учитывайте также, что покупка дешевой подделки не только приведет к достижению отрицательного результата, но еще и станет причиной получения травмы оператором.
